Engine Structure of Aston Martin Aston Martin DB9 (2004-2012)

すべて見る

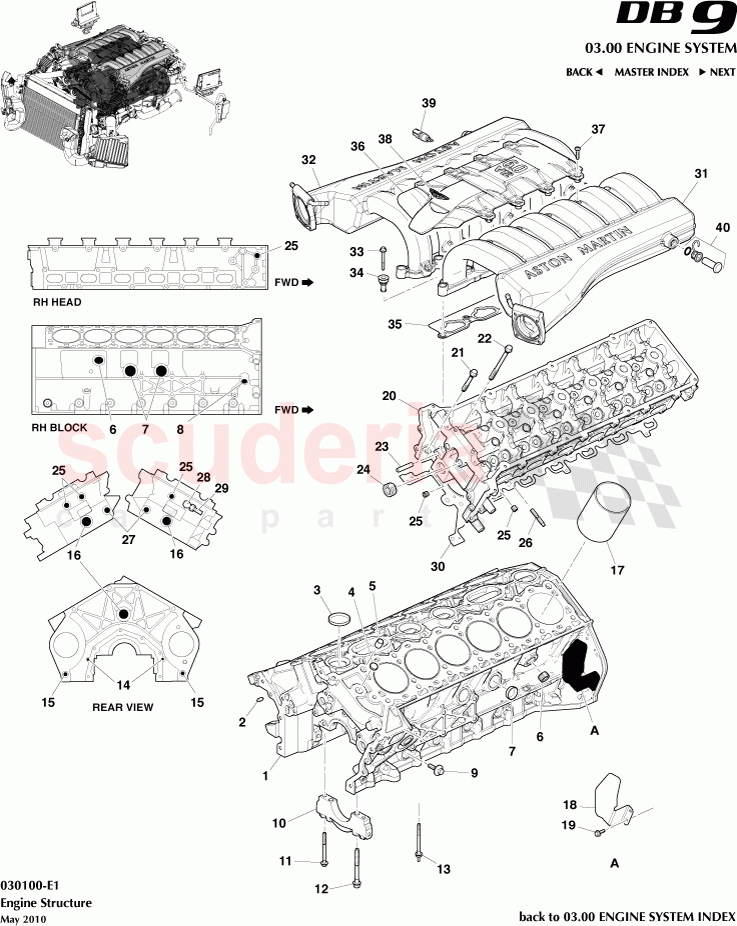

Aston Martin DB9 (2004-2012) - エンジン構造

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	AD436010AA	シリンダーブロックアッセンブリー	£8,603.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	184995	ダボ、8 X 18	£0.65	注文するには

写真	部品番号	説明	価格(各)	ストック
	185000	プラグ、直径52.6カップ	£9.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	185001	プラグ、カップ	£4.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	184994	ダボ、16 X 19	£0.50	在庫あり

写真	部品番号	説明	価格(各)	ストック
	184998	プラグパイプ3/4X14	£0.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	184997	プラグ1.26カップ(32MM)	£2.92	在庫あり

写真	部品番号	説明	価格(各)	ストック
	186452	プラグ、1/4-18 X 10.8	£9.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G430110819	メインベアリングキャップ	£22.12	在庫あり

写真	部品番号	説明	価格(各)	ストック
	1R120110678	キャップ-クランクシャフトメインBRG-リア	£50.33	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G430110203	ボルト、M10 X 1.5 X 91	£8.76	在庫あり

写真	部品番号	説明	価格(各)	ストック
	4G430110202	ボルト、M8 X 1.25 X 82、六角頭部	£3.60	在庫あり

写真	部品番号	説明	価格(各)	ストック
	185133	スタッドボルト、ベアリングキャップ	£16.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	699134	ダボ、中空	£10.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	184998	プラグパイプ3/4X14	£0.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	7G436055AA	シリンダーライナー、V12	£35.12	在庫あり

写真	部品番号	説明	価格(各)	ストック
	8G436K342BB	クランクセンサーヒートシールド	£28.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	91863	シリンダーヘッドASSY-LH	£2,811.87	注文するには
	700606	ネジ、M6 X 12、六角フランジヘッド	£0.12	在庫あり

写真	部品番号	説明	価格(各)	ストック
	8G436M099AA	シリンダーヘッドASSY 左側 (バルブ/スプリング/アジャスター等含む, カム等除く)	£8,888.90	注文するには
	8G436049AA	HDアッセンブリシリンダー(6.0L-V12)	£5,508.35	注文するには
	91862	シリンダーヘッド ASSY-RH	£2,811.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	703690	ボルト M8 x 63 六角フランジヘッド	£16.77	注文するには

写真	部品番号	説明	価格(各)	ストック
	686044	ボルト M10 X 1.5 X 151.5、六角フランジヘッド	£11.80	在庫あり

写真	部品番号	説明	価格(各)	ストック
	184996	ダボ-10X49.25	£1.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	685032	プラグ-1 X 11.5	£14.03	注文するには

写真	部品番号	説明	価格(各)	ストック
	186452	プラグ、1/4-18 X 10.8	£9.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	703704	スタッド、M8 X 13.6+16、六角ヘッド	£6.08	注文するには

写真	部品番号	説明	価格(各)	ストック
	686441	プラグ-3/8 - 18X 10.8	£0.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	ED230610174	アダプター-O/プレスSWTC	£77.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R123910532	スイッチ、油圧	£5.02	在庫あり

写真	部品番号	説明	価格(各)	ストック
	CD336083AA	ガスケット、シリンダーヘッド、左側	£224.50	注文するには
	CD336051AA	ガスケット、シリンダーヘッド、右側	£224.50	在庫あり

写真	部品番号	説明	価格(各)	ストック
	4G4E9424HB	インテークマニホールドASSY左側	£966.53	注文するには
	8G439424DA	マンフアッセンブリー INTK 左側	£1,058.60	注文するには
	8G439424DA	マンフアッセンブリー INTK 左側	£1,058.60	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	4G4E9424GB	インテークマニホールドASSY右側	£966.53	注文するには
	8G439424CA	インテークマニホールドASSY	£1,030.99	注文するには
	7G439424AA	インテーク、マニホールドASSY、右側	お問い合わせ	注文するには

...and 2 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	702852	ボルト-M6×1.0×47 六角フランジヘッドグレード8.8	£8.21	在庫あり

写真	部品番号	説明	価格(各)	ストック
	4G430810002	アイソレータ、インテーク、マニホールド	£16.53	在庫あり

写真	部品番号	説明	価格(各)	ストック
	1R120810077PK	インレットマニホールドヘッドガスケット（2個入り）	£253.00	在庫あり

写真	部品番号	説明	価格(各)	ストック
	7G439J444AA	サポート、インテークマニホールド	お問い合わせ	注文するには
	8G439J444AA	インテークマニホールドサポートブレース	£334.80	注文するには
	4G4E9J444CA	インテークマニホールドサポートブレース	£380.68	注文するには

写真	部品番号	説明	価格(各)	ストック
	703703	ボルト、フランジヘッドM8 X 16	£0.30	注文するには
	702847	ネジ-M6X25なべ頭ロブ8	£0.82	在庫あり

写真	部品番号	説明	価格(各)	ストック
	4G43001B46BB	マニホールドバッジ	£65.73	注文するには
	4G43001B40BA	バッジ-DB9	£185.63	在庫あり

写真	部品番号	説明	価格(各)	ストック
	EG330810726	センサー空気温度	£7.84	在庫あり

写真	部品番号	説明	価格(各)	ストック
	4G432A411AA	カートリッジアセンブリ	£62.55	在庫あり

すべて見る

ダイアグラムタップして拡大します

0 部品 (£0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	91949	エンジンASSY-DB9 07MY	91949 エンジンASSY-DB9 07MY (V)A06678（07MYおよび08MY）から	£15,691.63	1
-	7G436007AA	エンジンアッセンブリー 6.0L V12	7G436007AA エンジンアッセンブリー 6.0L V12 (V)A06678（07MYおよび08MY）から	£22,649.32	1
-	92004	エンジンASSY-DB9 06MY	92004 エンジンASSY-DB9 06MY (V)A06677まで（06MYまで）	£16,646.86	1
-	91693	エンジンASSY-DB9LM 07MY-リマン	91693 エンジンASSY-DB9LM 07MY-リマンル・マン	-	1	Enquire
-	91949	エンジンASSY-DB9 07MY	91949 エンジンASSY-DB9 07MY ル・マン	£15,691.63	1
-	91950	エンジンASSY-DB9 08MY	91950 エンジンASSY-DB9 08MY 09MY	£17,073.76	1
-	BG436007AA	エンジンアッセンブリー 6.0L V12	BG436007AA エンジンアッセンブリー 6.0L V12 11MY	£23,707.57	1
1	AD436010AA	シリンダーブロックアッセンブリー	AD436010AA シリンダーブロックアッセンブリー	£8,603.36 MSRP: ~~8,869.44~~ (3% off)	1
2	184995	ダボ、8 X 18	184995 ダボ、8 X 18	£0.65 MSRP: ~~0.67~~ (3% off)	2
3	185000	プラグ、直径52.6カップ	185000 プラグ、直径52.6カップ	£9.47 MSRP: ~~9.76~~ (3% off)	4
4	185001	プラグ、カップ	185001 プラグ、カップ	£4.45 MSRP: ~~4.59~~ (3.1% off)	1
5	184994	ダボ、16 X 19 在庫あり	184994 ダボ、16 X 19 在庫あり	£0.50 MSRP: ~~0.52~~ (3.8% off)	4
6	184998	プラグパイプ3/4X14	184998 プラグパイプ3/4X14	£0.90 MSRP: ~~0.93~~ (3.2% off)	2
7	184997	プラグ1.26カップ(32MM) 在庫あり	184997 プラグ1.26カップ(32MM) 在庫あり	£2.92 MSRP: ~~3.01~~ (3% off)	4
8	186452	プラグ、1/4-18 X 10.8	186452 プラグ、1/4-18 X 10.8	£9.47 MSRP: ~~9.76~~ (3% off)	7
9	4G430110819	メインベアリングキャップ在庫あり	4G430110819 メインベアリングキャップ在庫あり	£22.12 MSRP: ~~22.80~~ (3% off)	14
10	1R120110678	キャップ-クランクシャフトメインBRG-リア	1R120110678 キャップ-クランクシャフトメインBRG-リア	£50.33 MSRP: ~~51.89~~ (3% off)	7
11	4G430110203	ボルト、M10 X 1.5 X 91 在庫あり	4G430110203 ボルト、M10 X 1.5 X 91 在庫あり	£8.76 MSRP: ~~9.03~~ (3% off)	14
12	4G430110202	ボルト、M8 X 1.25 X 82、六角頭部在庫あり	4G430110202 ボルト、M8 X 1.25 X 82、六角頭部在庫あり	£3.60 MSRP: ~~3.71~~ (3% off)	10
13	185133	スタッドボルト、ベアリングキャップ	185133 スタッドボルト、ベアリングキャップ	£16.24 MSRP: ~~16.74~~ (3% off)	4
15	699134	ダボ、中空	699134 ダボ、中空	£10.48 MSRP: ~~10.80~~ (3% off)	2
16	184998	プラグパイプ3/4X14	184998 プラグパイプ3/4X14	£0.90 MSRP: ~~0.93~~ (3.2% off)	3
17	7G436055AA	シリンダーライナー、V12 在庫あり	7G436055AA シリンダーライナー、V12 在庫あり	£35.12 MSRP: ~~36.21~~ (3% off)	12
18	8G436K342BB	クランクセンサーヒートシールド	8G436K342BB クランクセンサーヒートシールド	£28.29 MSRP: ~~29.16~~ (3% off)	1
19	91863	シリンダーヘッドASSY-LH	91863 シリンダーヘッドASSY-LH	£2,811.87 MSRP: ~~2,881.30~~ (2.4% off)	1
19	700606	ネジ、M6 X 12、六角フランジヘッド在庫あり	700606 ネジ、M6 X 12、六角フランジヘッド在庫あり	£0.12	2
20	8G436M099AA	シリンダーヘッドASSY 左側 (バルブ/スプリング/アジャスター等含む, カム等除く)	8G436M099AA シリンダーヘッドASSY 左側 (バルブ/スプリング/アジャスター等含む, カム等除く)	£8,888.90 MSRP: ~~9,163.81~~ (3% off)	1
20	8G436049AA	HDアッセンブリシリンダー(6.0L-V12)	8G436049AA HDアッセンブリシリンダー(6.0L-V12)	£5,508.35	1
20	91862	シリンダーヘッド ASSY-RH	91862 シリンダーヘッド ASSY-RH	£2,811.87 MSRP: ~~2,881.30~~ (2.4% off)	1
21	703690	ボルト M8 x 63 六角フランジヘッド	703690 ボルト M8 x 63 六角フランジヘッド	£16.77 MSRP: ~~17.29~~ (3% off)	4
22	686044	ボルト M10 X 1.5 X 151.5、六角フランジヘッド在庫あり	686044 ボルト M10 X 1.5 X 151.5、六角フランジヘッド在庫あり	£11.80 MSRP: ~~12.16~~ (3% off)	28
23	184996	ダボ-10X49.25	184996 ダボ-10X49.25	£1.54 MSRP: ~~1.59~~ (3.1% off)	2
24	685032	プラグ-1 X 11.5	685032 プラグ-1 X 11.5	£14.03 MSRP: ~~14.46~~ (3% off)	2
25	186452	プラグ、1/4-18 X 10.8	186452 プラグ、1/4-18 X 10.8	£9.47 MSRP: ~~9.76~~ (3% off)	2
26	703704	スタッド、M8 X 13.6+16、六角ヘッド	703704 スタッド、M8 X 13.6+16、六角ヘッド	£6.08 MSRP: ~~6.27~~ (3% off)	24
27	686441	プラグ-3/8 - 18X 10.8	686441 プラグ-3/8 - 18X 10.8	£0.51 MSRP: ~~0.53~~ (3.8% off)	2
28	ED230610174	アダプター-O/プレスSWTC	ED230610174 アダプター-O/プレスSWTC	£77.12 MSRP: ~~79.50~~ (3% off)	1
29	1R123910532	スイッチ、油圧在庫あり	1R123910532 スイッチ、油圧在庫あり	£5.02 MSRP: ~~5.18~~ (3.1% off)	1
30	CD336083AA	ガスケット、シリンダーヘッド、左側	CD336083AA ガスケット、シリンダーヘッド、左側	£224.50 MSRP: ~~231.44~~ (3% off)	1
30	CD336051AA	ガスケット、シリンダーヘッド、右側在庫あり	CD336051AA ガスケット、シリンダーヘッド、右側在庫あり	£224.50 MSRP: ~~231.44~~ (3% off)	1
31	4G4E9424HB	インテークマニホールドASSY左側	4G4E9424HB インテークマニホールドASSY左側 (V)B04711まで	£966.53 MSRP: ~~996.42~~ (3% off)	1
31	8G439424DA	マンフアッセンブリー INTK 左側	8G439424DA マンフアッセンブリー INTK 左側 (V)B04712より	£1,058.60 MSRP: ~~1,091.34~~ (3% off)	1
31	8G439424DA	マンフアッセンブリー INTK 左側	8G439424DA マンフアッセンブリー INTK 左側 08MY/ 09MY	£1,058.60 MSRP: ~~1,091.34~~ (3% off)	1
31	7G439424BA	インテーク、マニホールド、左側	7G439424BA インテーク、マニホールド、左側ル・マン	-	1	Enquire
32	4G4E9424GB	インテークマニホールドASSY右側	4G4E9424GB インテークマニホールドASSY右側 (V)B04711まで	£966.53 MSRP: ~~996.42~~ (3% off)	1
32	8G439424CA	インテークマニホールドASSY	8G439424CA インテークマニホールドASSY (V)B04712より	£1,030.99 MSRP: ~~1,062.88~~ (3% off)	1
32	7G439424AA	インテーク、マニホールドASSY、右側	7G439424AA インテーク、マニホールドASSY、右側ル・マン	-	1	Enquire
32	8G439424CA	インテークマニホールドASSY	8G439424CA インテークマニホールドASSY 08MY	£1,030.99 MSRP: ~~1,062.88~~ (3% off)	1
32	8G439424CA	インテークマニホールドASSY	8G439424CA インテークマニホールドASSY 09MY	£1,030.99 MSRP: ~~1,062.88~~ (3% off)	1
33	702852	ボルト-M6×1.0×47 六角フランジヘッドグレード8.8 在庫あり	702852 ボルト-M6×1.0×47 六角フランジヘッドグレード8.8 在庫あり	£8.21	14
34	4G430810002	アイソレータ、インテーク、マニホールド在庫あり	4G430810002 アイソレータ、インテーク、マニホールド在庫あり	£16.53 MSRP: ~~17.04~~ (3% off)	14
35	1R120810077PK	インレットマニホールドヘッドガスケット（2個入り）在庫あり	1R120810077PK インレットマニホールドヘッドガスケット（2個入り）在庫あり	£253.00 MSRP: ~~260.82~~ (3% off)	2
36	7G439J444AA	サポート、インテークマニホールド	7G439J444AA サポート、インテークマニホールドル・マン	-	1	Enquire
36	8G439J444AA	インテークマニホールドサポートブレース	8G439J444AA インテークマニホールドサポートブレース 09MY	£334.80 MSRP: ~~345.15~~ (3% off)	1
36	4G4E9J444CA	インテークマニホールドサポートブレース	4G4E9J444CA インテークマニホールドサポートブレース	£380.68 MSRP: ~~392.45~~ (3% off)	1
37	703703	ボルト、フランジヘッドM8 X 16	703703 ボルト、フランジヘッドM8 X 16 ル・マン	£0.30 MSRP: ~~0.31~~ (3.2% off)	20
37	702847	ネジ-M6X25なべ頭ロブ8 在庫あり	702847 ネジ-M6X25なべ頭ロブ8 在庫あり	£0.82 MSRP: ~~0.83~~ (1.2% off)	8
38	4G43001B46BB	マニホールドバッジ	4G43001B46BB マニホールドバッジ	£65.73 MSRP: ~~67.76~~ (3% off)	1
38	4G43001B40BA	バッジ-DB9 在庫あり	4G43001B40BA バッジ-DB9 在庫あり	£185.63	1
39	EG330810726	センサー空気温度在庫あり	EG330810726 センサー空気温度在庫あり	£7.84 MSRP: ~~8.08~~ (3% off)	1
40	4G432A411AA	カートリッジアセンブリ在庫あり	4G432A411AA カートリッジアセンブリ在庫あり	£62.55	1
