Coolant Hoses of Aston Martin Aston Martin DB9 (2004-2012)

すべて見る

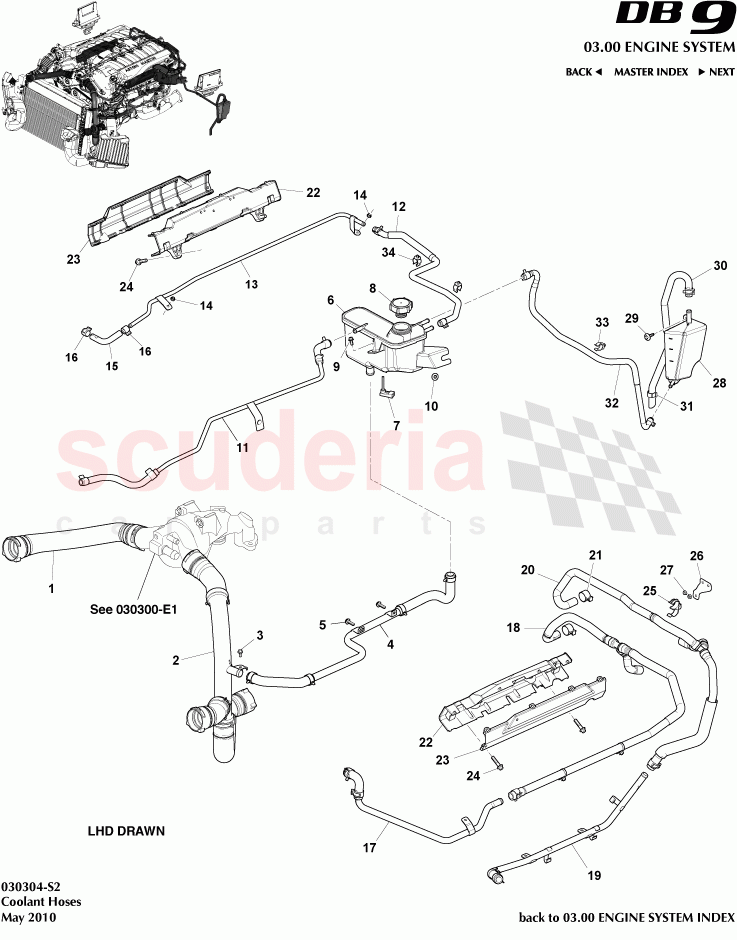

Aston Martin DB9 (2004-2012) - クーラントホース

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	8D338333AA	ホースラジエター	£72.22	在庫あり
	4G438555CA	チューブ-WTRバイパス・アッセンブリ	£244.91	注文するには

写真	部品番号	説明	価格(各)	ストック
	8D338555AB	チューブ・ウォーター・バイパス	£719.64	在庫あり

写真	部品番号	説明	価格(各)	ストック
	HY53E804349AA	M6×14六角ネジ	£0.42	在庫あり

写真	部品番号	説明	価格(各)	ストック
	4G438C350CA	ホース、メイクアップチューブ～バイパスチューブ	£19.18	注文するには
	HY53E804349AA	M6×14六角ネジ	£0.42	在庫あり
	4G438C350CA	ホース、メイクアップチューブ～バイパスチューブ	£19.18	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	4G4319B518BD	ラジエーター膨張タンク	£288.90	注文するには
	HY53E804349AA	M6×14六角ネジ	£0.42	在庫あり
	4G4319B518BD	ラジエーター膨張タンク	£288.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4319B518BD	ラジエーター膨張タンク	£288.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R123710166	スイッチ、クーラントレベル	£45.98	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G438101BB	圧力キャップ 150KPA	£79.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	HY53E804349AA	M6×14六角ネジ	£0.42	在庫あり
	HY53E804349AA	M6×14六角ネジ	£0.42	在庫あり

写真	部品番号	説明	価格(各)	ストック
	4G438C363CB	チューブラジエターディガスアッセンブリー	£32.92	注文するには
	703612	ナット＆ワッシャ、M6、HVAC～XCB	£0.28	在庫あり

写真	部品番号	説明	価格(各)	ストック
	4G438C363FC	ホース RAD DEGAS	£403.70	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G438063AE	ホース、エンジン～供給タンク	£51.87	在庫あり
	4G438003CA	ホース、サーモハウジング、クロスオーバーブリード	£40.54	注文するには
	4G438003BA	パイプASSY、クロスオーバーブリード	お問い合わせ	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	4G438003EB	パイプ、クロスオーバーブリード	£48.33	注文するには

写真	部品番号	説明	価格(各)	ストック
	702295	ナット、M5、六角フランジヘッド	£0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	4G438003CA	ホース、サーモハウジング、クロスオーバーブリード	£40.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	702904	スプリングクランプ、ホース、17 X 15	£1.15	在庫あり

写真	部品番号	説明	価格(各)	ストック
	4G4318D334BC	ヒーターインレットホースアッセンブリー - 右ハンドル	£68.10	注文するには
	4G4318D334AC	ヒーターインレットホースアセンブリ - 左ハンドル	£180.54	注文するには
	ED238A209AA	ホース・アッセンブリサーモ・アップ	£220.45	注文するには

...and 2 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	4G4318674EC	チューブASSY HTRアウトレット	£366.86	注文するには
	AD4318D334AA	ホスホトルト・インルト・アッセンブリー左側	£173.47	注文するには
	AD4318D334BA	HOS-HTRインレット・アッセンブリー右側	£156.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4318D359AC	ヒーターアウトレットホースアッセンブリー - 左ハンドル	£122.52	注文するには
	4G4318D359BC	ヒーターアウトレットホースアッセンブリー-右ハンドル	£26.70	注文するには
	4G4318674EC	チューブASSY HTRアウトレット	£366.86	注文するには

写真	部品番号	説明	価格(各)	ストック
	AD4318D359AA	HOS-HTR OLET ASSYLE 左側	£227.89	注文するには
	AD4318D359BA	HOS-HTR OLET ASSY 右側	£162.01	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G434867BA	カバーASSY、ボトム	お問い合わせ	注文するには
	4G434867AB	エンジンハーネスカバーボトム - アセンブリ	£40.64	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G436793BB	トップカバー、エンジンハーネス	£8.46	在庫あり
	4G434867BC	ボトムカバー、エンジンハーネス	£11.49	在庫あり

写真	部品番号	説明	価格(各)	ストック
	700229	ボルト、M8 X 35、六角フランジヘッド	£0.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	AD432A155AA	ブラケット-ホースクリップ	£12.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	701345	ナット M6 六角フラッグ MTL 8	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G438C087AC	ブラケット-ラジエタークールレシーバーリザーバー	£79.06	注文するには
	1R123210271	タンク-クーラント回収	£73.56	注文するには
	1R12323639AC	チューブ-クーラント回収カプラー	£6.61	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	4G438N029AE	ホース、ラジエータオーバーフロー	お問い合わせ	注文するには
	703734	ボルトおよびワッシャ、M6×25、六角HD	£0.73	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G438N029AG	ホース ASSY、オーバーフロー	£15.43	注文するには

写真	部品番号	説明	価格(各)	ストック
	AD4355AA	ダブルCクリップ18	£0.98	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G438B081AE	ホースASSY、RAD供給タンク	お問い合わせ	注文するには
	4G438B081AG	ホース - ラジエター供給タンクオーバーフロー	£30.76	在庫あり
	AD438B081AA	ホースラジエターサプライタンクオーバーフロー	£43.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	701181	クリップ、16 X 6.5 X 1.5-6	£1.84	在庫あり

写真	部品番号	説明	価格(各)	ストック
	701172	クリップ、16 X 2.8 - 3.3	£0.25	在庫あり

すべて見る

ダイアグラムタップして拡大します

0 部品 (£0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	4G438333AE	ホース-ラジエーター	4G438333AE ホース-ラジエーター 07MY	£69.33 MSRP: ~~71.47~~ (3% off)	1
1	8D338333AA	ホースラジエター在庫あり	8D338333AA ホースラジエター 08MY 在庫あり	£72.22 MSRP: ~~74.45~~ (3% off)	1
1	4G438555CA	チューブ-WTRバイパス・アッセンブリ	4G438555CA チューブ-WTRバイパス・アッセンブリ	£244.91 MSRP: ~~252.48~~ (3% off)	1
2	8D338555AB	チューブ・ウォーター・バイパス在庫あり	8D338555AB チューブ・ウォーター・バイパス 08MY 在庫あり	£719.64 MSRP: ~~737.41~~ (2.4% off)	1
3	HY53E804349AA	M6×14六角ネジ在庫あり	HY53E804349AA M6×14六角ネジ在庫あり	£0.42	1
4	4G438C350CA	ホース、メイクアップチューブ～バイパスチューブ	4G438C350CA ホース、メイクアップチューブ～バイパスチューブ (V)まで A04068	£19.18 MSRP: ~~19.77~~ (3% off)	1
4	HY53E804349AA	M6×14六角ネジ在庫あり	HY53E804349AA M6×14六角ネジ 07MY 在庫あり	£0.42	1
4	4G438C350CA	ホース、メイクアップチューブ～バイパスチューブ	4G438C350CA ホース、メイクアップチューブ～バイパスチューブ	£19.18 MSRP: ~~19.77~~ (3% off)	1
4	4G438C350GB	ホスエンクールRSVR A	4G438C350GB ホスエンクールRSVR A	£786.97 MSRP: ~~811.31~~ (3% off)	1
5	4G4319B518BD	ラジエーター膨張タンク	4G4319B518BD ラジエーター膨張タンク (V)まで A04068	£288.90 MSRP: ~~297.83~~ (3% off)	1
5	HY53E804349AA	M6×14六角ネジ在庫あり	HY53E804349AA M6×14六角ネジ 08MY 在庫あり	£0.42	2
5	4G4319B518BD	ラジエーター膨張タンク	4G4319B518BD ラジエーター膨張タンク	£288.90 MSRP: ~~297.83~~ (3% off)	1
6	4G4319B518BD	ラジエーター膨張タンク	4G4319B518BD ラジエーター膨張タンク	£288.90 MSRP: ~~297.83~~ (3% off)	1
7	1R123710166	スイッチ、クーラントレベル	1R123710166 スイッチ、クーラントレベル	£45.98 MSRP: ~~47.40~~ (3% off)	1
8	4G438101BB	圧力キャップ 150KPA 在庫あり	4G438101BB 圧力キャップ 150KPA 在庫あり	£79.06 MSRP: ~~81.51~~ (3% off)	1
9	HY53E804349AA	M6×14六角ネジ在庫あり	HY53E804349AA M6×14六角ネジ 08MY 在庫あり	£0.42	1
9	HY53E804349AA	M6×14六角ネジ在庫あり	HY53E804349AA M6×14六角ネジ 07MY 在庫あり	£0.42	2
10	4G438C363CB	チューブラジエターディガスアッセンブリー	4G438C363CB チューブラジエターディガスアッセンブリー (V)まで A04068	£32.92 MSRP: ~~33.94~~ (3% off)	1
10	703612	ナット＆ワッシャ、M6、HVAC～XCB 在庫あり	703612 ナット＆ワッシャ、M6、HVAC～XCB 在庫あり	£0.28	1
11	4G438C363FC	ホース RAD DEGAS	4G438C363FC ホース RAD DEGAS	£403.70 MSRP: ~~413.67~~ (2.4% off)	1
12	4G438063AE	ホース、エンジン～供給タンク在庫あり	4G438063AE ホース、エンジン～供給タンク (V)まで A04068 在庫あり	£51.87 MSRP: ~~53.47~~ (3% off)	1
12	4G438003CA	ホース、サーモハウジング、クロスオーバーブリード	4G438003CA ホース、サーモハウジング、クロスオーバーブリード (V)まで A04068	£40.54 MSRP: ~~41.79~~ (3% off)	1
12	4G438003BA	パイプASSY、クロスオーバーブリード	4G438003BA パイプASSY、クロスオーバーブリード (V)まで A04068	-	1	Enquire
12	702904	スプリングクランプ、ホース、17 X 15 在庫あり	702904 スプリングクランプ、ホース、17 X 15 在庫あり	£1.15	4
13	4G438003EB	パイプ、クロスオーバーブリード	4G438003EB パイプ、クロスオーバーブリード	£48.33 MSRP: ~~49.82~~ (3% off)	1
14	702295	ナット、M5、六角フランジヘッド在庫あり	702295 ナット、M5、六角フランジヘッド在庫あり	£0.06	2
15	4G438003CA	ホース、サーモハウジング、クロスオーバーブリード	4G438003CA ホース、サーモハウジング、クロスオーバーブリード	£40.54 MSRP: ~~41.79~~ (3% off)	1
16	702904	スプリングクランプ、ホース、17 X 15 在庫あり	702904 スプリングクランプ、ホース、17 X 15 在庫あり	£1.15	2
17	4G4318D334BC	ヒーターインレットホースアッセンブリー - 右ハンドル	4G4318D334BC ヒーターインレットホースアッセンブリー - 右ハンドル (V)まで A04068	£68.10 MSRP: ~~70.21~~ (3% off)	1
17	4G4318D334AC	ヒーターインレットホースアセンブリ - 左ハンドル	4G4318D334AC ヒーターインレットホースアセンブリ - 左ハンドル (V)まで A04068	£180.54 MSRP: ~~186.12~~ (3% off)	1
17	ED238A209AA	ホース・アッセンブリサーモ・アップ	ED238A209AA ホース・アッセンブリサーモ・アップ (V)まで A04068	£220.45 MSRP: ~~227.27~~ (3% off)	1
17	4G438584EB	ホースASSY サーモUPR	4G438584EB ホースASSY サーモUPR	£142.71 MSRP: ~~147.12~~ (3% off)	1
17	4G438584AE	ホース、サーモアッパー	4G438584AE ホース、サーモアッパー	-	1	Enquire
18	4G4318674EC	チューブASSY HTRアウトレット	4G4318674EC チューブASSY HTRアウトレット (V)まで A04068	£366.86 MSRP: ~~378.21~~ (3% off)	1
18	AD4318D334AA	ホスホトルト・インルト・アッセンブリー左側	AD4318D334AA ホスホトルト・インルト・アッセンブリー左側	£173.47 MSRP: ~~178.84~~ (3% off)	1
18	AD4318D334BA	HOS-HTRインレット・アッセンブリー右側	AD4318D334BA HOS-HTRインレット・アッセンブリー右側	£156.09 MSRP: ~~160.92~~ (3% off)	1
19	4G4318D359AC	ヒーターアウトレットホースアッセンブリー - 左ハンドル	4G4318D359AC ヒーターアウトレットホースアッセンブリー - 左ハンドル (V)まで A04068	£122.52 MSRP: ~~126.31~~ (3% off)	1
19	4G4318D359BC	ヒーターアウトレットホースアッセンブリー-右ハンドル	4G4318D359BC ヒーターアウトレットホースアッセンブリー-右ハンドル (V)まで A04068	£26.70 MSRP: ~~27.53~~ (3% off)	1
19	4G4318674EC	チューブASSY HTRアウトレット	4G4318674EC チューブASSY HTRアウトレット	£366.86 MSRP: ~~378.21~~ (3% off)	1
20	AD4318D359AA	HOS-HTR OLET ASSYLE 左側	AD4318D359AA HOS-HTR OLET ASSYLE 左側	£227.89 MSRP: ~~234.94~~ (3% off)	1
20	AD4318D359BA	HOS-HTR OLET ASSY 右側	AD4318D359BA HOS-HTR OLET ASSY 右側	£162.01 MSRP: ~~167.02~~ (3% off)	1
21	701335	クリップ、ホーススプリング、20 X 15	701335 クリップ、ホーススプリング、20 X 15	£0.67 MSRP: ~~0.69~~ (2.9% off)	2
21	702901	ヘビーデューティースプリングバンドクランプ 23 X 15	702901 ヘビーデューティースプリングバンドクランプ 23 X 15	£1.25	3
22	4G434867BA	カバーASSY、ボトム	4G434867BA カバーASSY、ボトム	-	2	Enquire
22	4G434867AB	エンジンハーネスカバーボトム - アセンブリ	4G434867AB エンジンハーネスカバーボトム - アセンブリ	£40.64 MSRP: ~~41.90~~ (3% off)	2
23	4G436793BB	トップカバー、エンジンハーネス在庫あり	4G436793BB トップカバー、エンジンハーネス在庫あり	£8.46 MSRP: ~~8.55~~ (1.1% off)	2
23	4G434867BC	ボトムカバー、エンジンハーネス在庫あり	4G434867BC ボトムカバー、エンジンハーネス在庫あり	£11.49	2
24	700229	ボルト、M8 X 35、六角フランジヘッド	700229 ボルト、M8 X 35、六角フランジヘッド	£0.24 MSRP: ~~0.25~~ (4% off)	4
25	4G4358AA	ホースクリップスペーサープレート	4G4358AA ホースクリップスペーサープレート	£13.40	1
26	AD432A155AA	ブラケット-ホースクリップ	AD432A155AA ブラケット-ホースクリップ	£12.23 MSRP: ~~12.61~~ (3% off)	1
27	701345	ナット M6 六角フラッグ MTL 8	701345 ナット M6 六角フラッグ MTL 8	-	2	Enquire
28	4G438C087AC	ブラケット-ラジエタークールレシーバーリザーバー	4G438C087AC ブラケット-ラジエタークールレシーバーリザーバー (V)まで A04068	£79.06 MSRP: ~~81.51~~ (3% off)	1
28	1R123210271	タンク-クーラント回収	1R123210271 タンク-クーラント回収 (V)まで A04068	£73.56 MSRP: ~~75.84~~ (3% off)	1
28	1R12323639AC	チューブ-クーラント回収カプラー	1R12323639AC チューブ-クーラント回収カプラー (V)まで A04068	£6.61 MSRP: ~~6.81~~ (2.9% off)	1
28	6G33TBD2BA	リザーバー、クーラント膨張	6G33TBD2BA リザーバー、クーラント膨張	£35.73 MSRP: ~~36.84~~ (3% off)	1
29	4G438N029AE	ホース、ラジエータオーバーフロー	4G438N029AE ホース、ラジエータオーバーフロー (V)まで A04068	-	1	Enquire
29	703734	ボルトおよびワッシャ、M6×25、六角HD	703734 ボルトおよびワッシャ、M6×25、六角HD オーバーフロー・タンク	£0.73 MSRP: ~~0.74~~ (1.4% off)	3
30	4G438N029AG	ホース ASSY、オーバーフロー	4G438N029AG ホース ASSY、オーバーフロー	£15.43 MSRP: ~~15.91~~ (3% off)	1
31	AD4355AA	ダブルCクリップ18	AD4355AA ダブルCクリップ18	£0.98 MSRP: ~~1.01~~ (3% off)	1
32	4G438B081AE	ホースASSY、RAD供給タンク	4G438B081AE ホースASSY、RAD供給タンク (V)まで A04068	-	1	Enquire
32	4G438B081AG	ホース - ラジエター供給タンクオーバーフロー在庫あり	4G438B081AG ホース - ラジエター供給タンクオーバーフロー在庫あり	£30.76 MSRP: ~~31.71~~ (3% off)	1
32	AD438B081AA	ホースラジエターサプライタンクオーバーフロー	AD438B081AA ホースラジエターサプライタンクオーバーフロー	£43.18 MSRP: ~~44.52~~ (3% off)	1
33	701181	クリップ、16 X 6.5 X 1.5-6 在庫あり	701181 クリップ、16 X 6.5 X 1.5-6 在庫あり	£1.84 MSRP: ~~1.86~~ (1.1% off)	1
34	701172	クリップ、16 X 2.8 - 3.3 在庫あり	701172 クリップ、16 X 2.8 - 3.3 在庫あり	£0.25	2
