空気分配コンポーネント

Aston Martin DB9 (2013-2016)

自分の役割を見つける

Aston Martin DB9 (2013-2016) - 空気分配コンポーネント

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
6G3304432BD DUCT ASSEMBLY, WINDSCREEN $144.90 注文するには
写真 部品番号 説明 価格(各) ストック
703156 Screw / Washer, M6 x 18 $1.37 注文するには
写真 部品番号 説明 価格(各) ストック
703068 SCREW, 4.2x9, LARGEFLANGE $0.12 注文するには
写真 部品番号 説明 価格(各) ストック
4G4318C491AJ GRILLE, WINDSCREENDEFROST $683.65 注文するには
写真 部品番号 説明 価格(各) ストック
6G3379231AC Screw, M3.5 x 38 Pozi $0.71 注文するには
写真 部品番号 説明 価格(各) ストック
4G43C046B80AC SEAL, DEMISTER HOSE $9.48 注文するには
写真 部品番号 説明 価格(各) ストック
4G4319E658AC HOSE, WINDOW DEMISTER $57.32 注文するには
写真 部品番号 説明 価格(各) ストック
4G4319E680AD CONNECTOR, DEMISTER HOSE $9.48 注文するには
写真 部品番号 説明 価格(各) ストック
8D33046B30BB Register Assembly, RH $148.94 注文するには
写真 部品番号 説明 価格(各) ストック
8D33046B31BB Register Assembly, LH $148.94 注文するには
写真 部品番号 説明 価格(各) ストック
4G4318D404CA SEAL, AIR DUCT $2.51 注文するには
写真 部品番号 説明 価格(各) ストック
701447 Screw M4x12 Pan collar $0.55 注文するには
写真 部品番号 説明 価格(各) ストック
8G4319C804AE Duct Assembly, Instrument Panel RH $57.41 注文するには
写真 部品番号 説明 価格(各) ストック
8G4319C805AE Duct Assembly, Instrument Panel LH $84.85 注文するには
写真 部品番号 説明 価格(各) ストック
8G4318D404BC ダクトASSY、ヒーター空気配分、右ハンドル $95.83 注文するには
写真 部品番号 説明 価格(各) ストック
4G4317A873AA POP RIVET, 4.8x12.0 $1.89 注文するには
写真 部品番号 説明 価格(各) ストック
9D33014K96AA Duct Assembly, vent air lower, Lwr RH, RHD $7.79 注文するには
写真 部品番号 説明 価格(各) ストック
8G43014K97BB Duct Assembly, vent air lower, Lwr LH, RHD $40.15 注文するには
写真 部品番号 説明 価格(各) ストック
7G43014K00AA PLUG, FOOTWELL DUCT $13.44 注文するには
写真 部品番号 説明 価格(各) ストック
8D3360302BB Edge clip, 8.7 x 12.7 a/con $0.84 注文するには
すべて見る

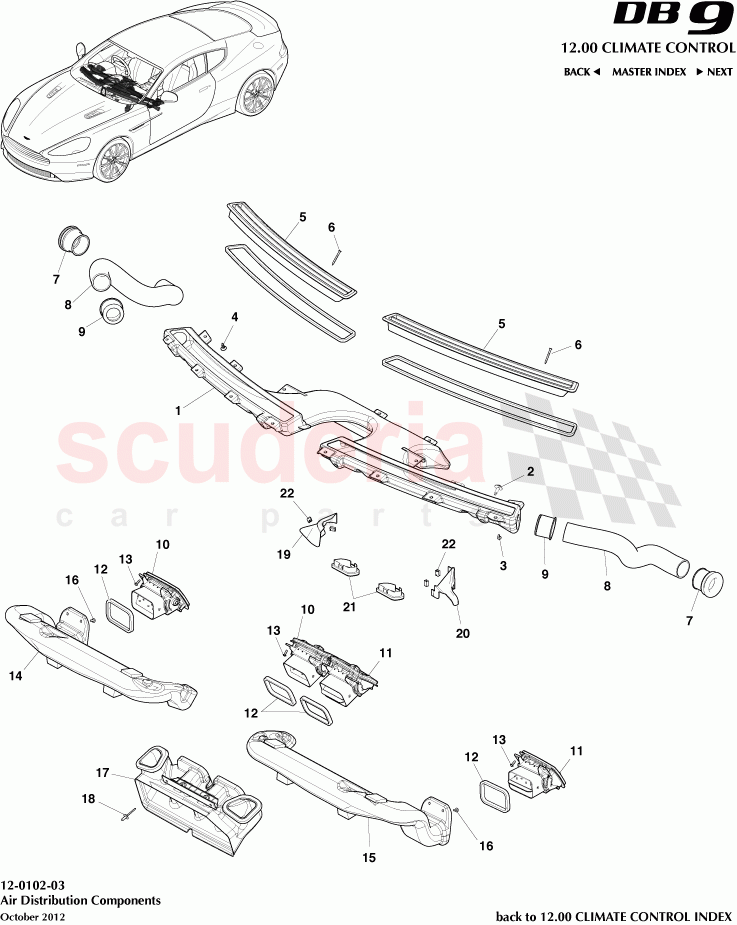

Air Distribution Components of Aston Martin Aston Martin DB9 (2013-2016) ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
- 6G3304432AD
DUCT ASSEMBLY, WINDSCREEN 		$144.90 1
- 8G4318D404AC
Duct Assembly, Heater Air Dstr ctr, LHD 		$82.48 1
- 8G43014K96AB
Duct Assembly, vent air lower, Lwr RH, LHD 		$40.15 1
- 9D33014K97AA
Duct Assembly, vent air lower, Lwr LH, LHD 		$7.79 1
1 6G3304432BD
DUCT ASSEMBLY, WINDSCREEN 		$144.90 1
2 703156
Screw / Washer, M6 x 18 		$1.37 4
3 703068
SCREW, 4.2x9, LARGEFLANGE 		$0.12 8
4- 707135
SCREW, ST4.2x13, PC R TAP 		$0.18 8
5 4G4318C491AJ
GRILLE, WINDSCREENDEFROST 		$683.65 2
6 6G3379231AC
Screw, M3.5 x 38 Pozi
Screen defog gril 		$0.71 4
7 4G43C046B80AC
SEAL, DEMISTER HOSE 		$9.48 4
8 4G4319E658AC
HOSE, WINDOW DEMISTER 		$57.32 2
9 4G4319E680AD
CONNECTOR, DEMISTER HOSE 		$9.48 2
10 8D33046B30BB
Register Assembly, RH 		$148.94 2
11 8D33046B31BB
Register Assembly, LH 		$148.94 2
12 4G4318D404CA
SEAL, AIR DUCT 		$2.51 4
13 701447
Screw M4x12 Pan collar
Register to IP 		$0.55 12
14 8G4319C804AE
Duct Assembly, Instrument Panel RH 		$57.41 1
15 8G4319C805AE
Duct Assembly, Instrument Panel LH 		$84.85 1
17 8G4318D404BC
ダクトASSY、ヒーター空気配分、右ハンドル 		$95.83 1
18 4G4317A873AA
POP RIVET, 4.8x12.0 		$1.89 4
19 9D33014K96AA
Duct Assembly, vent air lower, Lwr RH, RHD 		$7.79 1
20 8G43014K97BB
Duct Assembly, vent air lower, Lwr LH, RHD 		$40.15 1
21 7G43014K00AA
PLUG, FOOTWELL DUCT 		$13.44 1
22 8D3360302BB
Edge clip, 8.7 x 12.7 a/con 		$0.84 1
