Air Con Lines Fittings of Aston Martin Aston Martin DB9 (2013-2016)

すべて見る

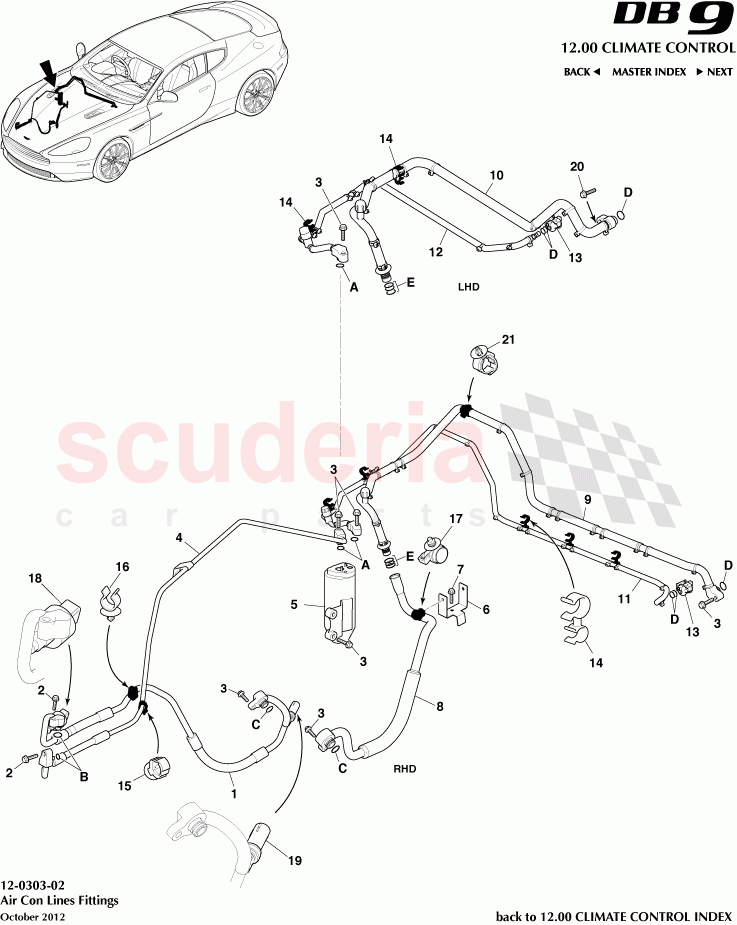

Aston Martin DB9 (2013-2016) - エアコンライン継手

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	CD3319972AC	チューブアセンブリ、A/Cコンプレッサ～コンデンサ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	703201	ネジ M8 X 30 六角フランジクロムフリー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	703199	ボルト M6X30 六角フラッグクロームフリー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	CD3319D719AC	チューブASSY、コンデンサー～レシーバードライヤー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4319E891AD	エアコンドライヤー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G436147XAD	ブラケット - エアコン / 電気系統	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	703151	ネジ M6X16 ワッシャ六角穴付クロームフリー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	CD3319A705AA	チューブ ASSY、A/C 蒸発器アウトレット下部	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	AG4319A705CA	チューブアセンブリ、A/Cエバポレータアウトレット、上部	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G438910908PK	Oリング-DB9 & V8レシーバー/ドライヤー（2個入り）	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G438910910PK	Oリング-DB9＆V8コンデンサー（2個入り）	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G438910911PK	Oリング-DB9エバポレーター-3個パック	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	AG4319A705BA	チューブアセンブリ、A/Cエバポレータアウトレット、上部	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	AG4319835CA	チューブASSY、レシーバードライヤー～エバポレーター	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	AG4319835BA	チューブASSY、レシーバードライヤー～エバポレーター	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G434073AAA	クランプ-LIQ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	701182	クリップ、パイプスイベル	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	701180	クリップ、14 X 4、プッシュイン	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	701572	クリップ、チューブ、14MM径	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G436510059PK	ファーティリークリップ、パッド摩耗リード用（100個入り）	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R128910192	スイッチ、A/C高圧	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	AG438911295	SWアッシーA/CプレストCTOF	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	703025	ネジ、M6 X 25、六角フランジヘッド	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	702291	クリップ、11-18 X 6.5 X 7	お問い合わせ	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 (0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
A	4G438910908PK	Oリング-DB9 & V8レシーバー/ドライヤー（2個入り）	4G438910908PK Oリング-DB9 & V8レシーバー/ドライヤー（2個入り）	-	1	Enquire
B	4G438910910PK	Oリング-DB9＆V8コンデンサー（2個入り）	4G438910910PK Oリング-DB9＆V8コンデンサー（2個入り）	-	1	Enquire
D	4G438910911PK	Oリング-DB9エバポレーター-3個パック	4G438910911PK Oリング-DB9エバポレーター-3個パック	-	1	Enquire
E	6G438910446PK	Oリング-V8エバポレーター2個パック	6G438910446PK Oリング-V8エバポレーター2個パック	-	1	Enquire
1	CD3319972AC	チューブアセンブリ、A/Cコンプレッサ～コンデンサ	CD3319972AC チューブアセンブリ、A/Cコンプレッサ～コンデンサ	-	1	Enquire
2	703201	ネジ M8 X 30 六角フランジクロムフリー	703201 ネジ M8 X 30 六角フランジクロムフリー	-	2	Enquire
3	703199	ボルト M6X30 六角フラッグクロームフリー	703199 ボルト M6X30 六角フラッグクロームフリー Only 4 Required For LHD	-	5	Enquire
4	CD3319D719AC	チューブASSY、コンデンサー～レシーバードライヤー	CD3319D719AC チューブASSY、コンデンサー～レシーバードライヤー	-	1	Enquire
5	4G4319E891AD	エアコンドライヤー	4G4319E891AD エアコンドライヤー	-	1	Enquire
6	4G436147XAD	ブラケット - エアコン / 電気系統	4G436147XAD ブラケット - エアコン / 電気系統 RHD Only	-	1	Enquire
7	703151	ネジ M6X16 ワッシャ六角穴付クロームフリー	703151 ネジ M6X16 ワッシャ六角穴付クロームフリー	-	1	Enquire
8	CD3319A705AA	チューブ ASSY、A/C 蒸発器アウトレット下部	CD3319A705AA チューブ ASSY、A/C 蒸発器アウトレット下部	-	1	Enquire
9	AG4319A705CA	チューブアセンブリ、A/Cエバポレータアウトレット、上部	AG4319A705CA チューブアセンブリ、A/Cエバポレータアウトレット、上部 RHD Only	-	1	Enquire
10	AG4319A705BA	チューブアセンブリ、A/Cエバポレータアウトレット、上部	AG4319A705BA チューブアセンブリ、A/Cエバポレータアウトレット、上部 LHD Only	-	1	Enquire
11	AG4319835CA	チューブASSY、レシーバードライヤー～エバポレーター	AG4319835CA チューブASSY、レシーバードライヤー～エバポレーター RHD Only	-	1	Enquire
12	AG4319835BA	チューブASSY、レシーバードライヤー～エバポレーター	AG4319835BA チューブASSY、レシーバードライヤー～エバポレーター LHD Only	-	1	Enquire
13	4G434073AAA	クランプ-LIQ	4G434073AAA クランプ-LIQ	-	1	Enquire
14	701182	クリップ、パイプスイベル	701182 クリップ、パイプスイベル Only 2 Required For LHD	-	5	Enquire
15	701180	クリップ、14 X 4、プッシュイン	701180 クリップ、14 X 4、プッシュイン	-	1	Enquire
16	701572	クリップ、チューブ、14MM径	701572 クリップ、チューブ、14MM径	-	1	Enquire
17	4G436510059PK	ファーティリークリップ、パッド摩耗リード用（100個入り）	4G436510059PK ファーティリークリップ、パッド摩耗リード用（100個入り） 100 Per Pack	-	1	Enquire
18	1R128910192	スイッチ、A/C高圧	1R128910192 スイッチ、A/C高圧	-	1	Enquire
19	AG438911295	SWアッシーA/CプレストCTOF	AG438911295 SWアッシーA/CプレストCTOF	-	1	Enquire
20	703025	ネジ、M6 X 25、六角フランジヘッド	703025 ネジ、M6 X 25、六角フランジヘッド LHD Only	-	1	Enquire
21	702291	クリップ、11-18 X 6.5 X 7	702291 クリップ、11-18 X 6.5 X 7 RHD Only	-	1	Enquire
