Evボディ構造（ボランテ） (1ページ目)

Aston Martin DBS V12

自分の役割を見つける

Aston Martin DBS V12 - EVボディ構造（ボランテ） (1ページ目)

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
9G4311262BA アンダートレイ フロント $723.14 注文するには
写真 部品番号 説明 価格(各) ストック
703268 Screw M8x21 Hex $2.66 注文するには
写真 部品番号 説明 価格(各) ストック
6G33FA0115ABPK Screw, M8 x 21 $24.32 注文するには
写真 部品番号 説明 価格(各) ストック
4G43111K36AF トンネルレインフォースメント、フロント $136.91 注文するには
写真 部品番号 説明 価格(各) ストック
703172PK Screw M8 x 25 Pan Head $7.11 注文するには
写真 部品番号 説明 価格(各) ストック
4G431660AA Spacer, frt tunnel reinforce $24.85 注文するには
写真 部品番号 説明 価格(各) ストック
4G43061B70AA Cover, Dust Cap $0.71 注文するには
写真 部品番号 説明 価格(各) ストック
4G43111K37AE REINFORCEMENT, CENTRETUNNEL $85.31 注文するには
写真 部品番号 説明 価格(各) ストック
FD33L17C857AB SHIELD, REAR BUMPEROPENING $1,018.94 注文するには
写真 部品番号 説明 価格(各) ストック
703268 Screw M8x21 Hex $2.66 注文するには
写真 部品番号 説明 価格(各) ストック
702210PK Bolt, flg, M10x30 $23.20 注文するには
写真 部品番号 説明 価格(各) ストック
9G4344210AA Spoiler Assembly, Rear $32.36 注文するには
写真 部品番号 説明 価格(各) ストック
6G33FA0115ABPK Screw, M8 x 21 $24.32 注文するには
写真 部品番号 説明 価格(各) ストック
7G4310609EAAPK CLIP, SPRING, M6, U TYPE1.5-4.0 $12.41 もうすぐ到着します
写真 部品番号 説明 価格(各) ストック
4G435340AJ Bracket, ECU mounting RH $189.54 注文するには
写真 部品番号 説明 価格(各) ストック
4G435341AJ Bracket, ECU mounting LH $189.54 注文するには
写真 部品番号 説明 価格(各) ストック
703203 Screw, Flange Head M6x20 $0.34 注文するには
写真 部品番号 説明 価格(各) ストック
AD43V17N800AC Crash Can, Frt Bumper $2,159.58 注文するには
写真 部品番号 説明 価格(各) ストック
704495 SCREW, M8x35, HEX FLG $14.17 注文するには
写真 部品番号 説明 価格(各) ストック
8D3313068AB Head lamp mounting panel RH $904.46 注文するには
写真 部品番号 説明 価格(各) ストック
8D3313069AB Bracket, Headlamp Mnting LH $904.46 注文するには
写真 部品番号 説明 価格(各) ストック
4G436367912AD ナットプレートアッセンブリー フロントCRSH $12.55 注文するには
写真 部品番号 説明 価格(各) ストック
4G43043B19AC Tube, passenger airbag initr RH $38.28 注文するには
写真 部品番号 説明 価格(各) ストック
4G43043B20AC Tube, passenger airbag initr LH $70.64 注文するには
写真 部品番号 説明 価格(各) ストック
4G43111C61AE PANEL, DUMMY FLOOR, LH $435.24 注文するには
4G43111C60AD Panel, dummy floor, front LHD $435.24 注文するには
写真 部品番号 説明 価格(各) ストック
704701 Screw, M6 x 20, Skt Hd $3.76 注文するには
写真 部品番号 説明 価格(各) ストック
703169 M6, NUT, HEX FLG $1.03 注文するには
写真 部品番号 説明 価格(各) ストック
4G43111B48AB PANEL, DUMMY FLOOR COVER,FRONT $47.28 注文するには
写真 部品番号 説明 価格(各) ストック
704701 Screw, M6 x 20, Skt Hd $3.76 注文するには
写真 部品番号 説明 価格(各) ストック
8D33108A86AA Bracket, Cross Brace, RH $129.49 注文するには
写真 部品番号 説明 価格(各) ストック
8D33108A87AA Bracket, Cross Brace, LH $129.49 注文するには
写真 部品番号 説明 価格(各) ストック
4G43108A75AA ブレース、フロントクラッシュ $135.14 注文するには
写真 部品番号 説明 価格(各) ストック
702209 ネジ、M10 X 25 $2.05 注文するには
写真 部品番号 説明 価格(各) ストック
4G432011136 補強BDフロントC/バー $134.63 注文するには
写真 部品番号 説明 価格(各) ストック
4G432011136 補強BDフロントC/バー $134.63 注文するには
写真 部品番号 説明 価格(各) ストック
6G33ALR6871AA ネジ、M10 X 25 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
4G4367518AE Panel, Rear Seat Heel Board $218.80 注文するには
写真 部品番号 説明 価格(各) ストック
703169 M6, NUT, HEX FLG $1.03 注文するには
写真 部品番号 説明 価格(各) ストック
7G4310N660AC カバー、バッテリー $516.23 注文するには
写真 部品番号 説明 価格(各) ストック
8D33199901AA Nutplate, M6 Hood Striker Plate $15.94 注文するには
写真 部品番号 説明 価格(各) ストック
9G4328114AA Baffle, quarter panel at wheel, hsg upper, RH $41.99 注文するには
すべて見る

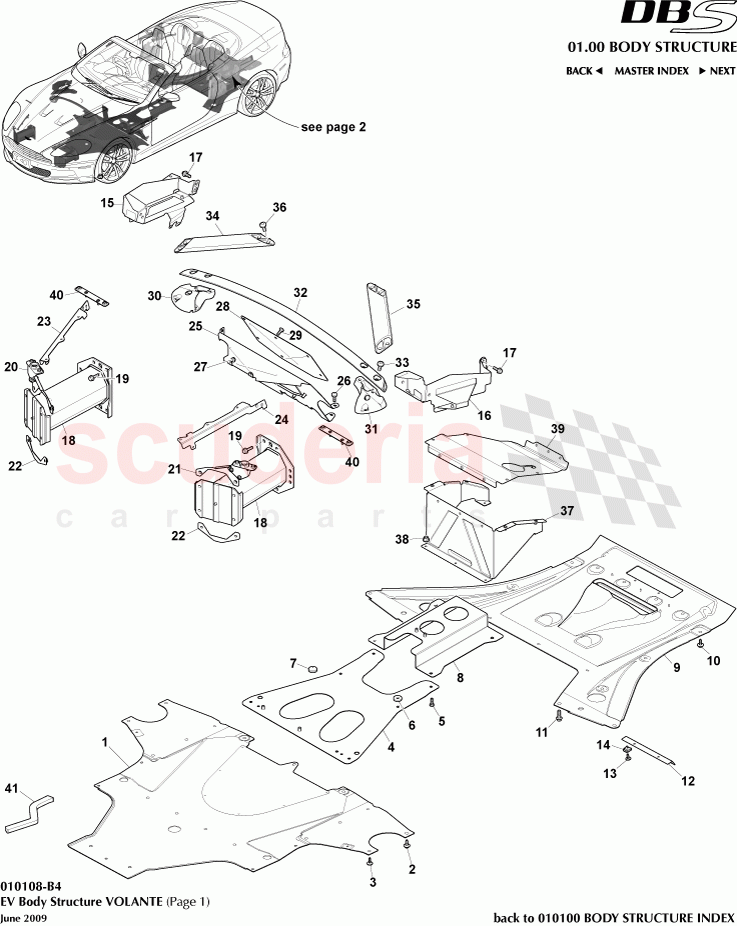

EV Body Structure (Volante) (Page 1) of Aston Martin Aston Martin DBS V12 ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 9G4311262BA
アンダートレイ フロント 		$723.14 1
2 703268
Screw M8x21 Hex 		$2.66 14
3 6G33FA0115ABPK
Screw, M8 x 21 		$24.32 2
4 4G43111K36AF
トンネルレインフォースメント、フロント 		$136.91 1
5 703172PK
Screw M8 x 25 Pan Head 		$7.11 8
6 4G431660AA
Spacer, frt tunnel reinforce 		$24.85 4
7 4G43061B70AA
Cover, Dust Cap 		$0.71 2
8 4G43111K37AE
REINFORCEMENT, CENTRETUNNEL 		$85.31 1
9 FD33L17C857AB
SHIELD, REAR BUMPEROPENING 		$1,018.94 1
10 703268
Screw M8x21 Hex 		$2.66 17
11 702210PK
Bolt, flg, M10x30 		$23.20 2
12 9G4344210AA
Spoiler Assembly, Rear 		$32.36 1
13 6G33FA0115ABPK
Screw, M8 x 21 		$24.32 2
14 7G4310609EAAPK
CLIP, SPRING, M6, U TYPE1.5-4.0
ARRIVING SOON 		$12.41 2
15 4G435340AJ
Bracket, ECU mounting RH 		$189.54 1
16 4G435341AJ
Bracket, ECU mounting LH 		$189.54 1
17 703203
Screw, Flange Head M6x20
6 per brkt 		$0.34 12
18 AD43V17N800AC
Crash Can, Frt Bumper 		$2,159.58 2
19 704495
SCREW, M8x35, HEX FLG
6 per crash can 		$14.17 12
20 8D3313068AB
Head lamp mounting panel RH 		$904.46 1
21 8D3313069AB
Bracket, Headlamp Mnting LH 		$904.46 1
22 4G436367912AD
ナットプレートアッセンブリー フロントCRSH 		$12.55 2
23 4G43043B19AC
Tube, passenger airbag initr RH 		$38.28 1
24 4G43043B20AC
Tube, passenger airbag initr LH 		$70.64 1
25 4G43111C61AE
PANEL, DUMMY FLOOR, LH 		$435.24 1
25 4G43111C60AD
Panel, dummy floor, front LHD 		$435.24 1
26 704701
Screw, M6 x 20, Skt Hd 		$3.76 6
27 703169
M6, NUT, HEX FLG 		$1.03 2
28 4G43111B48AB
PANEL, DUMMY FLOOR COVER,FRONT 		$47.28 1
29 704701
Screw, M6 x 20, Skt Hd 		$3.76 7
30 8D33108A86AA
Bracket, Cross Brace, RH 		$129.49 1
31 8D33108A87AA
Bracket, Cross Brace, LH 		$129.49 1
32 4G43108A75AA
ブレース、フロントクラッシュ 		$135.14 1
33 702209
ネジ、M10 X 25 		$2.05 4
34 4G432011136
補強BDフロントC/バー 		$134.63 1
35 4G432011136
補強BDフロントC/バー 		$134.63 1
36 6G33ALR6871AA
ネジ、M10 X 25
4 per crush bar 		- 8 Enquire
37 4G4367518AE
Panel, Rear Seat Heel Board 		$218.80 1
38 703169
M6, NUT, HEX FLG 		$1.03 2
39 7G4310N660AC
カバー、バッテリー 		$516.23 1
40 8D33199901AA
Nutplate, M6 Hood Striker Plate 		$15.94 2
41 9G4328114AA
Baffle, quarter panel at wheel, hsg upper, RH 		$41.99 1
