Aston Martin DBS V12 - EVボディ構造（ボランテ） (2ページ目)

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
4G4338580AF パネル、燃料タンクコンパートメント、下部 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
703121 SCREW, M8x2,0 HEX FLG $0.48 注文するには
写真 部品番号 説明 価格(各) ストック
6G335D022AD BRACKET, SUBFRAME $72.39 注文するには
写真 部品番号 説明 価格(各) ストック
703120 Screw, flg, M8 x 25 $21.91 注文するには
写真 部品番号 説明 価格(各) ストック
6G335N394AB Nutplate $17.13 注文するには
写真 部品番号 説明 価格(各) ストック
6G3318A000AD MOUNTING, REAR SHOCKABSORBER, RH $954.04 注文するには
写真 部品番号 説明 価格(各) ストック
6G3318A001AD MOUNTING, REAR SHOCKABSORBER, LH $954.04 注文するには
写真 部品番号 説明 価格(各) ストック
703185 Screw, M12x25, Hex Flange Head $10.77 注文するには
写真 部品番号 説明 価格(各) ストック
6G3380997AA NUTPLATE, M12, REARDAMPER MOUNT $6.60 注文するには
写真 部品番号 説明 価格(各) ストック
4G43501B0AC Nutplate, rear subframe $16.24 注文するには
写真 部品番号 説明 価格(各) ストック
4G434S018AA Bracket, tonneau bump stop mounting, RH $39.81 注文するには
写真 部品番号 説明 価格(各) ストック
4G434S017AA Bracket, tonneau bump stop mounting, LH $39.81 注文するには
写真 部品番号 説明 価格(各) ストック
703203 Screw, Flange Head M6x20 $0.34 注文するには
写真 部品番号 説明 価格(各) ストック
4G43L24556AB NUTPLATE, CENTRE BODY,INNER $57.91 注文するには
写真 部品番号 説明 価格(各) ストック
7G432943707AA NUTPLATE, CENTRE $6.03 注文するには
写真 部品番号 説明 価格(各) ストック
9G4328114AA Baffle, quarter panel at wheel, hsg upper, RH $41.99 注文するには
写真 部品番号 説明 価格(各) ストック
9G4328115AA Baffle, quarter panel at wheel, hsg upper, LH $41.99 注文するには
写真 部品番号 説明 価格(各) ストック
703704 STUD, M8x13.6+16, HEXSHOULDER 10 $11.16 注文するには
写真 部品番号 説明 価格(各) ストック
8G43L04702GA Panel, window reguator opening cover, RH $142.10 注文するには
写真 部品番号 説明 価格(各) ストック
8G43L04703GA Panel, window reguator opening cover, LH $142.10 注文するには
写真 部品番号 説明 価格(各) ストック
703203 Screw, Flange Head M6x20 $0.34 注文するには
写真 部品番号 説明 価格(各) ストック
4G43A410K24AH パネル、リアボディピラークロージング、右側 $61.47 注文するには
写真 部品番号 説明 価格(各) ストック
4G43A410K25AH パネル、リアボディピラークロージング、左側 $61.47 注文するには
写真 部品番号 説明 価格(各) ストック
9G435422AB SEベアリングキャスティング、リアクォーター、右側 $40.95 注文するには
写真 部品番号 説明 価格(各) ストック
9G435423AB SEベアリングキャスティング、リアクォーター、左側 $40.95 注文するには
写真 部品番号 説明 価格(各) ストック
703704 STUD, M8x13.6+16, HEXSHOULDER 10 $11.16 注文するには
写真 部品番号 説明 価格(各) ストック
9G4328034AB SHEDDER PANEL, RH $149.33 注文するには
写真 部品番号 説明 価格(各) ストック
9G4328035AB SHEDDER PANEL, LH $97.10 注文するには
写真 部品番号 説明 価格(各) ストック
4G43303A92AB ブラケット、クォーターウインドウレギュレータ取り付け、左側 $154.54 注文するには
写真 部品番号 説明 価格(各) ストック
4G43303A92AB ブラケット、クォーターウインドウレギュレータ取り付け、左側 $154.54 注文するには
写真 部品番号 説明 価格(各) ストック
703203 Screw, Flange Head M6x20 $0.34 注文するには
写真 部品番号 説明 価格(各) ストック
9G43507A62AC カバープレート、トノーポンプ $155.04 注文するには
写真 部品番号 説明 価格(各) ストック
702839PK Screw and Washer M6x20 Hex $6.81 注文するには
写真 部品番号 説明 価格(各) ストック
9G43P8K141AB Gasket, tonneau pump plate $11.46 注文するには
写真 部品番号 説明 価格(各) ストック
9G43507A63AB クロージングプレート、ポンプ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
703149 ねじ M6X16 六角穴付き $1.27 注文するには
写真 部品番号 説明 価格(各) ストック
4G43L025C50AB Trgh, front body pillar upper, RH $7.38 注文するには
写真 部品番号 説明 価格(各) ストック
4G43L025C51AB Trgh, front body pillar upper, LH $6.74 注文するには
写真 部品番号 説明 価格(各) ストック
4G43L234A70AA アライメントピン、メインベアリングブラケット お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
FD43E830667AAPK WASHER, 25mm ODx6.4mm ID $6.61 注文するには
写真 部品番号 説明 価格(各) ストック
703265 ネジ、M6 X 16なべ頭 $0.59 注文するには
写真 部品番号 説明 価格(各) ストック
4G4314A573AA PLATE ASSEMBLY $20.84 注文するには
すべて見る

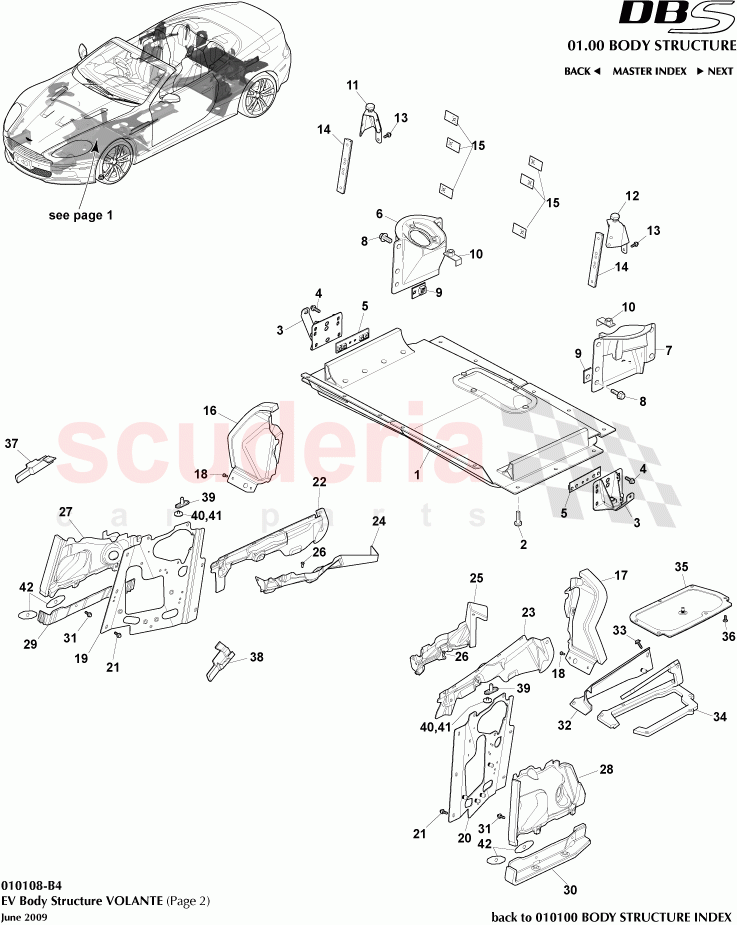

EV Body Structure (Volante) (Page 2) of Aston Martin Aston Martin DBS V12 ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 4G4338580AF
パネル、燃料タンクコンパートメント、下部 		- 1 Enquire
2 703121
SCREW, M8x2,0 HEX FLG 		$0.48 18
3 6G335D022AD
BRACKET, SUBFRAME 		$72.39 2
4 703120
Screw, flg, M8 x 25 		$21.91 -
5 6G335N394AB
Nutplate 		$17.13 2
6 6G3318A000AD
MOUNTING, REAR SHOCKABSORBER, RH 		$954.04 1
7 6G3318A001AD
MOUNTING, REAR SHOCKABSORBER, LH 		$954.04 1
8 703185
Screw, M12x25, Hex Flange Head
4 per member 		$10.77 8
9 6G3380997AA
NUTPLATE, M12, REARDAMPER MOUNT 		$6.60 2
10 4G43501B0AC
Nutplate, rear subframe 		$16.24 2
11 4G434S018AA
Bracket, tonneau bump stop mounting, RH 		$39.81 1
12 4G434S017AA
Bracket, tonneau bump stop mounting, LH 		$39.81 1
13 703203
Screw, Flange Head M6x20
3 per bkt 		$0.34 6
14 4G43L24556AB
NUTPLATE, CENTRE BODY,INNER 		$57.91 2
15 7G432943707AA
NUTPLATE, CENTRE 		$6.03 6
16 9G4328114AA
Baffle, quarter panel at wheel, hsg upper, RH 		$41.99 1
17 9G4328115AA
Baffle, quarter panel at wheel, hsg upper, LH 		$41.99 1
18 703704
STUD, M8x13.6+16, HEXSHOULDER 10
3 per panel 		$11.16 6
19 8G43L04702GA
Panel, window reguator opening cover, RH 		$142.10 1
20 8G43L04703GA
Panel, window reguator opening cover, LH 		$142.10 1
21 703203
Screw, Flange Head M6x20
10 per panel 		$0.34 20
22 4G43A410K24AH
パネル、リアボディピラークロージング、右側 		$61.47 1
23 4G43A410K25AH
パネル、リアボディピラークロージング、左側 		$61.47 1
24 9G435422AB
SEベアリングキャスティング、リアクォーター、右側 		$40.95 1
25 9G435423AB
SEベアリングキャスティング、リアクォーター、左側 		$40.95 1
26 703704
STUD, M8x13.6+16, HEXSHOULDER 10
3 per panel 		$11.16 6
27 9G4328034AB
SHEDDER PANEL, RH 		$149.33 1
28 9G4328035AB
SHEDDER PANEL, LH 		$97.10 1
29 4G43303A92AB
ブラケット、クォーターウインドウレギュレータ取り付け、左側 		$154.54 1
30 4G43303A92AB
ブラケット、クォーターウインドウレギュレータ取り付け、左側 		$154.54 1
31 703203
Screw, Flange Head M6x20
2 per bkt 		$0.34 4
32 9G43507A62AC
カバープレート、トノーポンプ 		$155.04 1
33 702839PK
Screw and Washer M6x20 Hex 		$6.81 3
34 9G43P8K141AB
Gasket, tonneau pump plate 		$11.46 1
35 9G43507A63AB
クロージングプレート、ポンプ 		- 1 Enquire
36 703149
ねじ M6X16 六角穴付き 		$1.27 6
37 4G43L025C50AB
Trgh, front body pillar upper, RH 		$7.38 1
38 4G43L025C51AB
Trgh, front body pillar upper, LH 		$6.74 1
39 4G43L234A70AA
アライメントピン、メインベアリングブラケット 		- 2 Enquire
40 FD43E830667AAPK
WASHER, 25mm ODx6.4mm ID
2 per pin 		$6.61 4
41 703265
ネジ、M6 X 16なべ頭
2 per pin 		$0.59 4
42 4G4314A573AA
PLATE ASSEMBLY
2 per regulator 		$20.84 4
