Fuel Filler Cap & Pipe, Coupe of Aston Martin Aston Martin GT DB9 (2004-2017)

すべて見る

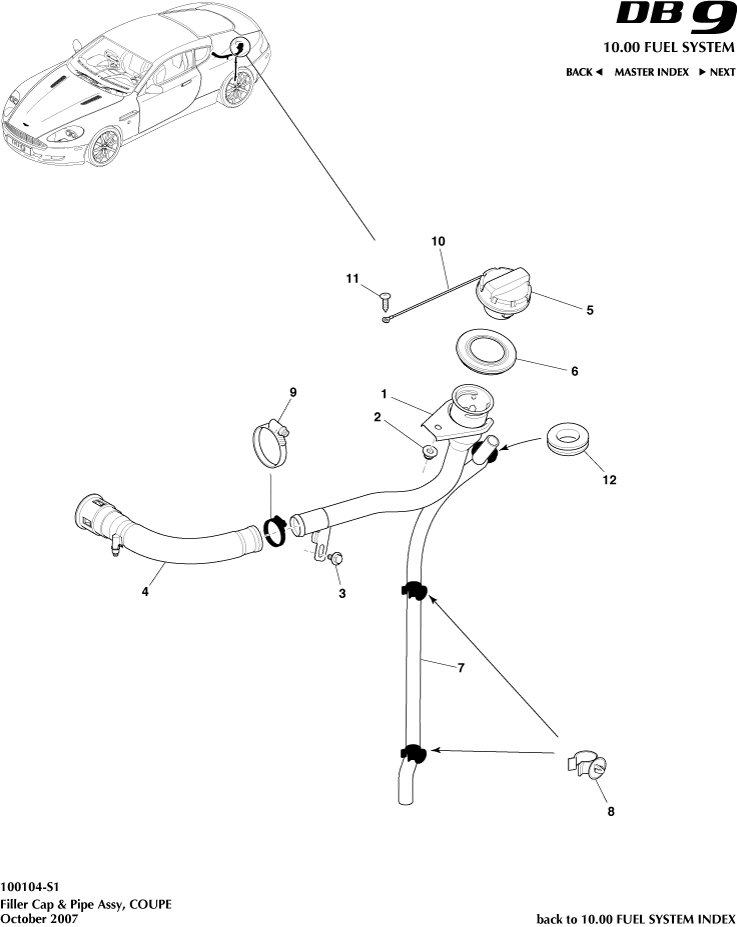

Aston Martin GT DB9 (2004-2017) - Fuel Filler Cap & Pipe, Coupe

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	DG439032AA	パイプ＆ホースアセンブリーFU/TNK	DG439032AA パイプ＆ホースアセンブリーFU/TNK -	-	1	Enquire
-	703151	ネジ M6X16 ワッシャ六角穴付クロームフリー	703151 ネジ M6X16 ワッシャ六角穴付クロームフリー 08MY From (V) A09110	-	1	Enquire
-	702594	クランプボックス15 スプリングバンド	702594 クランプボックス15 スプリングバンド -	-	1	Enquire
-	4G439030AF	キャップアセンブリー、フューエルフィラー	4G439030AF キャップアセンブリー、フューエルフィラー 08MY From (V) A09110	-	1	Enquire
-	1R12343982AA	フィルタードレンチューブフューエルフィラーボウル	1R12343982AA フィルタードレンチューブフューエルフィラーボウル -	-	1	Enquire
1	DG439034AA	パイプユニット、フューエルタンクフィラー	DG439034AA パイプユニット、フューエルタンクフィラー -	-	1	Enquire
2	701194	ナット＆ワッシャ M6 ヘックスフラット	701194 ナット＆ワッシャ M6 ヘックスフラット -	-	1	Enquire
3	701196	ネジ M6X16 FLG	701196 ネジ M6X16 FLG -	-	1	Enquire
4	4G439047AA	ホース-燃料タンクフィラー	4G439047AA ホース-燃料タンクフィラー Pt of 4G43-9032-AD	-	1	Enquire
5	4G439030AE	キャップ - フューエルフィラー	4G439030AE キャップ - フューエルフィラー 07MY	-	1	Enquire
6	4G438703AA	FUEL FILLER PIPE GAITER	4G438703AA FUEL FILLER PIPE GAITER -	-	1	Enquire
7	4G439C071AA	パイプフューエルフィルオーバーフロー	4G439C071AA パイプフューエルフィルオーバーフロー -	-	1	Enquire
8	4G439A317AA	クリップ、燃料充填オーバーフローパイプ	4G439A317AA クリップ、燃料充填オーバーフローパイプ -	-	2	Enquire
9	1R12341157AA	クランプ-ホースフィラーパイプ	1R12341157AA クランプ-ホースフィラーパイプ -	-	1	Enquire
10	4G439C027AA	テザーフューエルタンクフィラーキャップ	4G439C027AA テザーフューエルタンクフィラーキャップ -	-	1	Enquire
11	702288	ネジ、4.2 X 16、セルフタッピング	702288 ネジ、4.2 X 16、セルフタッピング -	-	1	Enquire
