Fuel Tank Assy of Aston Martin Aston Martin GT DB9 (2004-2017)

すべて見る

Aston Martin GT DB9 (2004-2017) - Fuel Tank Assy

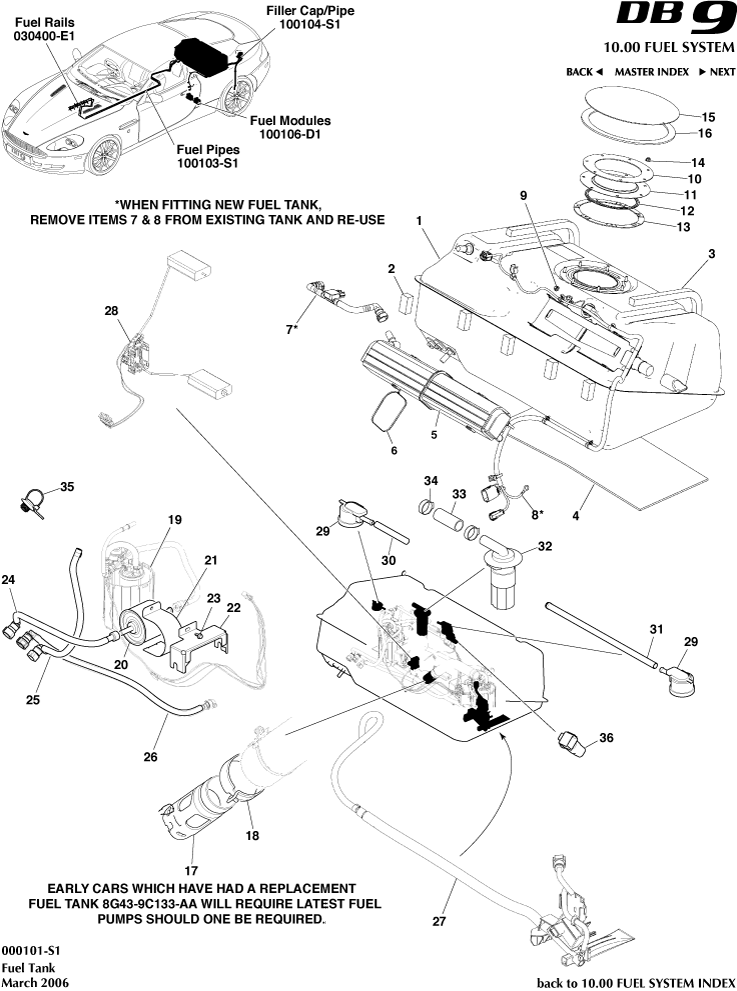

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	BG439C133AA	Tank & Canister Assy	BG439C133AA Tank & Canister Assy From VIN A14278	$9,712.58	1
-	BG439D653AA	CANISTER ASSEMBLY	BG439D653AA CANISTER ASSEMBLY From VIN A14278	$715.31	1
-	BG43-9C133-A-PIA03	タイラップ	BG43-9C133-A-PIA03 タイラップ From VIN A14278	-	1	Enquire
-	BG434090AA	HOSE, FUEL VAPOUR	BG434090AA HOSE, FUEL VAPOUR From VIN A14278	$97.15	1
-	DG439155AA	フューエルフィルターアッセンブリー	DG439155AA フューエルフィルターアッセンブリー -	$35.05	1
-	7G4314407AB	ハーネス、燃料タンク	7G4314407AB ハーネス、燃料タンク From 07MY	$149.60	1
-	697177	NUT, M6, FLG	697177 NUT, M6, FLG From VIN A14278	$0.13	2
-	4G439C055CA	カバープレート、燃料タンク	4G439C055CA カバープレート、燃料タンク From VIN A04019	$21.61	1
-	697820	Nut, flg, M6	697820 Nut, flg, M6 From VIN A14278	-	7	Enquire
-	4G439074CB	Cover, Fuel Tank	4G439074CB Cover, Fuel Tank Includes cover plate gasket	$143.80	1
-	4G439047BA	ホース、燃料タンクフィラー	4G439047BA ホース、燃料タンクフィラー -	-	1	Enquire
-	4G439B260BC	Pump and reservoir assy, LH	4G439B260BC Pump and reservoir assy, LH Up To VIN A10559	$1,020.98	1
-	8G439B260AC	Pump & Reservoir Assembly, LH	8G439B260AC Pump & Reservoir Assembly, LH From VIN A10560	$996.82	1
-	6G339B260CC	Pump & Reservoir Assembly, RH	6G339B260CC Pump & Reservoir Assembly, RH From VIN A10560	$974.88	1
-	4G439155BA	Filter assy, fuel LH	4G439155BA Filter assy, fuel LH Up To VIN A10559	$247.06	1
-	6G339155AB	フューエルフィルターアッセンブリー	6G339155AB フューエルフィルターアッセンブリー From VIN A10560	$416.42	1
-	8G439155AA	Filter Assembly, LH	8G439155AA Filter Assembly, LH From VIN A10560	$259.45	1
-	8G43-9180-AA	Bracket, Filter Assembly	8G43-9180-AA Bracket, Filter Assembly From VIN A14278	-	2	Enquire
-	4G439B260CA	Pump Jet Assembly, RHS	4G439B260CA Pump Jet Assembly, RHS Up To VIN A10559	-	1	Enquire
-	6G339B260BD	Pump jet assy, fuel	6G339B260BD Pump jet assy, fuel From VIN A10560	$391.36	2
-	4G43-9009-A	クリップ、OETIKER	4G43-9009-A クリップ、OETIKER -	-	4	Enquire
-	1R123410013	Oリング IN STOCK	1R123410013 Oリング Not illustrated IN STOCK	$22.83	1
1	BG433411296	Tank and canister assy	BG433411296 Tank and canister assy Up To VIN A14277. ROW	$5,591.96	1
1	BG433411297	Tank and canister assy	BG433411297 Tank and canister assy Up To VIN A14277. Federal	$5,591.96	1
2	4G43M2D28AB	Foam pad, tank front	4G43M2D28AB Foam pad, tank front -	$4.71	5
3	4G43482550AA	フォームパッド	4G43482550AA フォームパッド -	$23.42	2
4	4G43XC468090AB	Foam pad, tank base	4G43XC468090AB Foam pad, tank base -	$48.77	1
5	4G439D653AA	Cannister assy	4G439D653AA Cannister assy Up To VIN A14277	$326.24	1
6	4G43-9C133-A-PIA03	タイラップ	4G43-9C133-A-PIA03 タイラップ Up To VIN A14277	-	1	Enquire
7	4G43-9A228-AB	チューブ、アセンブリ、燃料蒸気～キャニスター	4G43-9A228-AB チューブ、アセンブリ、燃料蒸気～キャニスター Up To VIN A14277	-	1	Enquire
8	4G4314407AE	ハーネス、燃料タンク IN STOCK	4G4314407AE ハーネス、燃料タンク Up To 07MY IN STOCK	$488.10	1
9	700142	Nut, flg, M6	700142 Nut, flg, M6 Up To VIN A14277	-	1	Enquire
10	4G4332133BA	クランププレート、燃料タンク	4G4332133BA クランププレート、燃料タンク -	$17.69	1
11	4G439C055AD	Cover, Fuel Tank Cover Plate	4G439C055AD Cover, Fuel Tank Cover Plate Up To VIN A04018	$133.42	1
12	4G439073AA	Gasket, Fuel Tank Cover IN STOCK	4G439073AA Gasket, Fuel Tank Cover - IN STOCK	$30.14	1
13	4G4332133BA	クランププレート、燃料タンク	4G4332133BA クランププレート、燃料タンク -	$17.69	4
14	697820	Nut, flg, M6	697820 Nut, flg, M6 Up To VIN A14277	-	8	Enquire
15	4G439074AB	Plate assy, Fuel Tank Cover - Coupe	4G439074AB Plate assy, Fuel Tank Cover - Coupe Includes cover plate gasket	$92.07	1
16	4G439073BB	フォームガスケット	4G439073BB フォームガスケット Part of Plate assy,Fuel Tank Cover	$30.50	1
17	4G433410332	Valve Assy, Fuel tank	4G433410332 Valve Assy, Fuel tank -	$102.95	1
18	702594	クランプ	702594 クランプ -	$10.58	1
19	4G439B260AC	Pump and reservoir assy, RH	4G439B260AC Pump and reservoir assy, RH Up To VIN A10559	$1,020.98	1
20	4G439155AB	Filter assy, fuel RH	4G439155AB Filter assy, fuel RH Up To VIN A10559	$330.64	1
21	4G439180AB	ブラケット、燃料フィルター	4G439180AB ブラケット、燃料フィルター Up To VIN A14277	$64.27	2
22	4G439180BA	Bracket, fuel connection	4G439180BA Bracket, fuel connection Up to 07MY	$76.26	2
23	702082	BOLT, M5x12, SELF LOCK	702082 BOLT, M5x12, SELF LOCK -	$1.28	2
24	NSS	ウォッシャー	NSS ウォッシャー -	-	1	Enquire
25	NSS	ウォッシャー	NSS ウォッシャー -	-	1	Enquire
26	NSS	ウォッシャー	NSS ウォッシャー -	-	1	Enquire
27	4G439B260DA	Pump Jet Assembly, LHS	4G439B260DA Pump Jet Assembly, LHS Up To VIN A10559	$162.43	1
28	4G439E275AA	センダーユニット IN STOCK	4G439E275AA センダーユニット - IN STOCK	$107.07	1
29	4G439B190BA	Valve assy, fuel vapour (ROV) IN STOCK	4G439B190BA Valve assy, fuel vapour (ROV) - IN STOCK	$28.69	2
30	4G434090BB	Hose, fuel vapor	4G434090BB Hose, fuel vapor -	$11.30	1
31	4G434090AB	Hose, Fuel/Vapour	4G434090AB Hose, Fuel/Vapour -	$40.81	1
32	4G439B190AA	Valve assy, fuel level vent	4G439B190AA Valve assy, fuel level vent -	$308.73	1
33	4G434090CA	ホース IN STOCK	4G434090CA ホース - IN STOCK	$15.79	1
34	4G43-9009-A	クリップ、OETIKER	4G43-9009-A クリップ、OETIKER -	-	2	Enquire
35	4G43-9012-A	Tie wrap, fir tree	4G43-9012-A Tie wrap, fir tree -	-	4	Enquire
36	4G433710041	Connector, Elect 6 way Sumitomo	4G433710041 Connector, Elect 6 way Sumitomo Less O Ring	$68.08	4
