Air Con Line, LHD of Aston Martin Aston Martin GT DB9 (2004-2017)

すべて見る

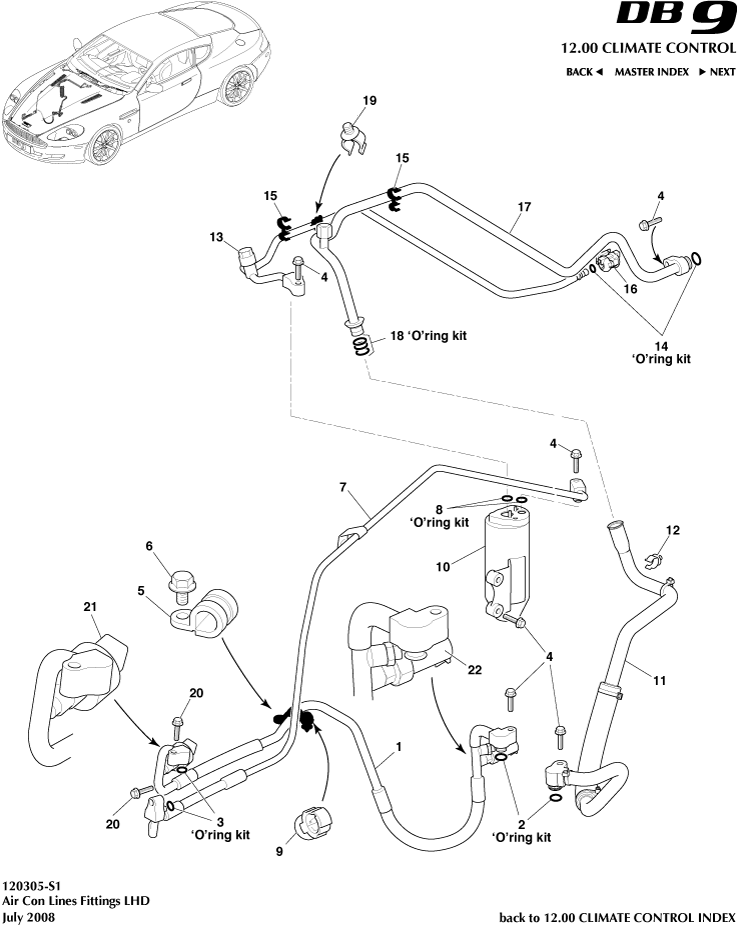

Aston Martin GT DB9 (2004-2017) - Air Con Line, LHD

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	7G4319972AA	チューブアセンブリ、A/Cコンプレッサ～コンデンサ	7G4319972AA チューブアセンブリ、A/Cコンプレッサ～コンデンサ From 17/9/07	-	1	Enquire
-	703199	Bolt M6x30 hex flg hd IN STOCK	703199 Bolt M6x30 hex flg hd 08MY From (V) A09110 IN STOCK	$0.79	7
-	703203	Screw, Flange Head M6x20 IN STOCK	703203 Screw, Flange Head M6x20 08MY From (V) A09110 IN STOCK	$0.34	1
-	8G4319835BA	Tube assy, reciever drier to evaporator	8G4319835BA Tube assy, reciever drier to evaporator 08MY From (V) A09110	-	1	Enquire
-	8G4319A705BA	チューブアセンブリ、A/Cエバポレータアウトレット、上部	8G4319A705BA チューブアセンブリ、A/Cエバポレータアウトレット、上部 08MY From (V) A09110	$142.96	1
-	703201	Screw, M8 x 30 Hex Head Flange IN STOCK	703201 Screw, M8 x 30 Hex Head Flange 08MY From (V) A09110 IN STOCK	$1.28	2
-	6L24-19D594-BA	スイッチ、A/C圧力カットオフ	6L24-19D594-BA スイッチ、A/C圧力カットオフ -	-	1	Enquire
-	6F9319D594AA	Switch Assy, A/C Pressure Cut Off	6F9319D594AA Switch Assy, A/C Pressure Cut Off -	-	1	Enquire
-	4G43717B19AB	エアコン冷媒	4G43717B19AB エアコン冷媒 A/R	$5,206.09	1
1	4G4319972BE	Tube assy, Compressor to Condenser	4G4319972BE Tube assy, Compressor to Condenser Up to 17/9/07	-	1	Enquire
2	4G438910909PK	O Rings, Compressor IN STOCK	4G438910909PK O Rings, Compressor - IN STOCK	$6.29	1
3	4G438910910PK	O Rings, Condenser IN STOCK	4G438910910PK O Rings, Condenser - IN STOCK	$6.29	1
4	701150	Bolt, M6x30	701150 Bolt, M6x30 07MY	-	7	Enquire
5	699634	P-Clip, 13mm IN STOCK	699634 P-Clip, 13mm - IN STOCK	$3.29	1
6	700099	Screw, M6x20, eng earth strap to body	700099 Screw, M6x20, eng earth strap to body 07MY	-	1	Enquire
7	4G4319D719AF	チューブASSY、コンデンサー～レシーバードライヤー	4G4319D719AF チューブASSY、コンデンサー～レシーバードライヤー -	-	1	Enquire
8	4G438910908PK	O Rings, Receiver / Drier IN STOCK	4G438910908PK O Rings, Receiver / Drier - IN STOCK	$6.16	1
9	701180	CLIP, 14.0, PUSH-IN	701180 CLIP, 14.0, PUSH-IN -	$1.40	3
10	4G4319E891AC	レシーバー/ドライヤー	4G4319E891AC レシーバー/ドライヤー -	-	1	Enquire
11	4G4319A705AE	チューブASSY、エバポレーターアウトレット	4G4319A705AE チューブASSY、エバポレーターアウトレット 07MY	-	1	Enquire
12	701181	Clip, Plastic IN STOCK	701181 Clip, Plastic - IN STOCK	$3.99	2
13	4G4319835BC	Tube, R/drier to Evap	4G4319835BC Tube, R/drier to Evap 07MY	-	1	Enquire
14	4G438910911PK	O Rings, Evaporator IN STOCK	4G438910911PK O Rings, Evaporator - IN STOCK	$14.44	1
15	701182	Clip, Pipe, Swivel	701182 Clip, Pipe, Swivel -	$2.05	2
16	4G434073AAA	CLAMP, LIQUID	4G434073AAA CLAMP, LIQUID -	$5.26	1
17	4G4319A705BC	Tube, EVAP outlet	4G4319A705BC Tube, EVAP outlet 07MY	$945.24	1
18	4G438910912PK	O ring kit	4G438910912PK O ring kit -	$8.12	1
19	4G436510059	Clip, Firtree, 5x6.5x2	4G436510059 Clip, Firtree, 5x6.5x2 -	-	1	Enquire
20	699849	Screw, M8x30	699849 Screw, M8x30 07MY	-	2	Enquire
21	1R128910192	SENSOR, HIGH PRESSURE	1R128910192 SENSOR, HIGH PRESSURE -	$559.74	1
22	1R128910193	スイッチ、A/C圧力カットオフ	1R128910193 スイッチ、A/C圧力カットオフ -	$229.70	1
