Air Con Lines, HFO1234yf Gas of Aston Martin Aston Martin GT DB9 (2004-2017)

すべて見る

Aston Martin GT DB9 (2004-2017) - Air Con Lines, HFO1234yf Gas

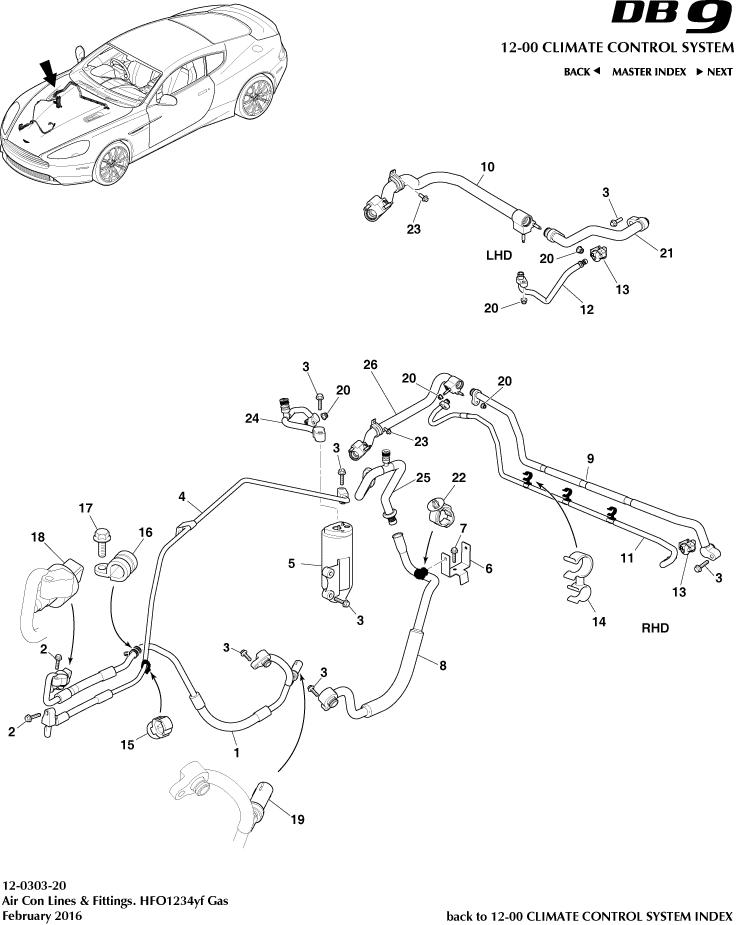

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	HD3319972AA	TUBE ASSEMBLY, COMPRESSORto CONDENSER	HD3319972AA TUBE ASSEMBLY, COMPRESSORto CONDENSER -	$633.91	1
2	703201	Screw, M8 x 30 Hex Head Flange IN STOCK	703201 Screw, M8 x 30 Hex Head Flange - IN STOCK	$1.28	2
3	703199	Bolt M6x30 hex flg hd IN STOCK	703199 Bolt M6x30 hex flg hd - IN STOCK	$0.79	7
4	HD3319D719AA	TUBE ASSEMBY, CONDENSERto DRIER	HD3319D719AA TUBE ASSEMBY, CONDENSERto DRIER -	$264.12	1
5	4G4319E891AD	レシーバドライヤアセンブリ IN STOCK	4G4319E891AD レシーバドライヤアセンブリ - IN STOCK	$274.27	1
6	4G436147XAD	Bracket, A/C pipe support	4G436147XAD Bracket, A/C pipe support RHD Only	$41.66	1
7	703151	Nut/washr, M6 IN STOCK	703151 Nut/washr, M6 RHD Only IN STOCK	$0.90	1
8	HD2319A705AA	チューブASSY、エバポレーターアウトレット	HD2319A705AA チューブASSY、エバポレーターアウトレット -	$313.00	1
9	HG4319D602BA	TUBE ASSEMBLY, EVAPORATOROUTLET	HG4319D602BA TUBE ASSEMBLY, EVAPORATOROUTLET RHD	$280.36	1
10	HD2318D487AB	TUBE ASSEMBLY, IHX OUTLET	HD2318D487AB TUBE ASSEMBLY, IHX OUTLET LHD	$286.04	1
11	HG4319D603BA	TUBE ASSEMBLY, EVPORATORINLET	HG4319D603BA TUBE ASSEMBLY, EVPORATORINLET RHD	$280.36	1
12	HG4319D603AA	TUBE ASSEMBLY, EVAPORATORINLET	HG4319D603AA TUBE ASSEMBLY, EVAPORATORINLET LHD	$225.68	1
13	4G434073AAA	CLAMP, LIQUID	4G434073AAA CLAMP, LIQUID -	$5.26	1
15	701180	CLIP, 14.0, PUSH-IN	701180 CLIP, 14.0, PUSH-IN -	$1.40	1
16	699634	P-Clip, 13mm IN STOCK	699634 P-Clip, 13mm - IN STOCK	$3.29	1
17	703203	Screw, Flange Head M6x20 IN STOCK	703203 Screw, Flange Head M6x20 - IN STOCK	$0.34	1
18	1R128910192	SENSOR, HIGH PRESSURE	1R128910192 SENSOR, HIGH PRESSURE -	$559.74	1
19	6F9319D594AA	Switch Assy, A/C Pressure Cut Off	6F9319D594AA Switch Assy, A/C Pressure Cut Off -	-	1	Enquire
20	703163	Nut, M06, hex flange head IN STOCK	703163 Nut, M06, hex flange head - IN STOCK	$0.23	3
21	HG4319D602AA	TUBE ASSEMBLY, EVAPORATOROUTLET	HG4319D602AA TUBE ASSEMBLY, EVAPORATOROUTLET LHD	$230.37	1
22	702291	Clip, 11-18x6.5x7	702291 Clip, 11-18x6.5x7 RHD Only	$1.56	1
23	703265	ネジ、M6 X 16なべ頭 IN STOCK	703265 ネジ、M6 X 16なべ頭 - IN STOCK	$0.59	1
24	HG4319N649AA	TUBE ASSEMBLY, A/C IHX,INLET	HG4319N649AA TUBE ASSEMBLY, A/C IHX,INLET -	$251.94	1
25	HG4319N648AA	TUBE ASSEMBLY, A/C IHX,OUTLET	HG4319N648AA TUBE ASSEMBLY, A/C IHX,OUTLET -	$393.36	1
26	HD2318D487BB	TUBE ASSEMBLY, A/C INX	HD2318D487BB TUBE ASSEMBLY, A/C INX RHD	$336.91	1
