Battery Cables, Coupe of Aston Martin Aston Martin GT DB9 (2004-2017)

すべて見る

Aston Martin GT DB9 (2004-2017) - Battery Cables, Coupe

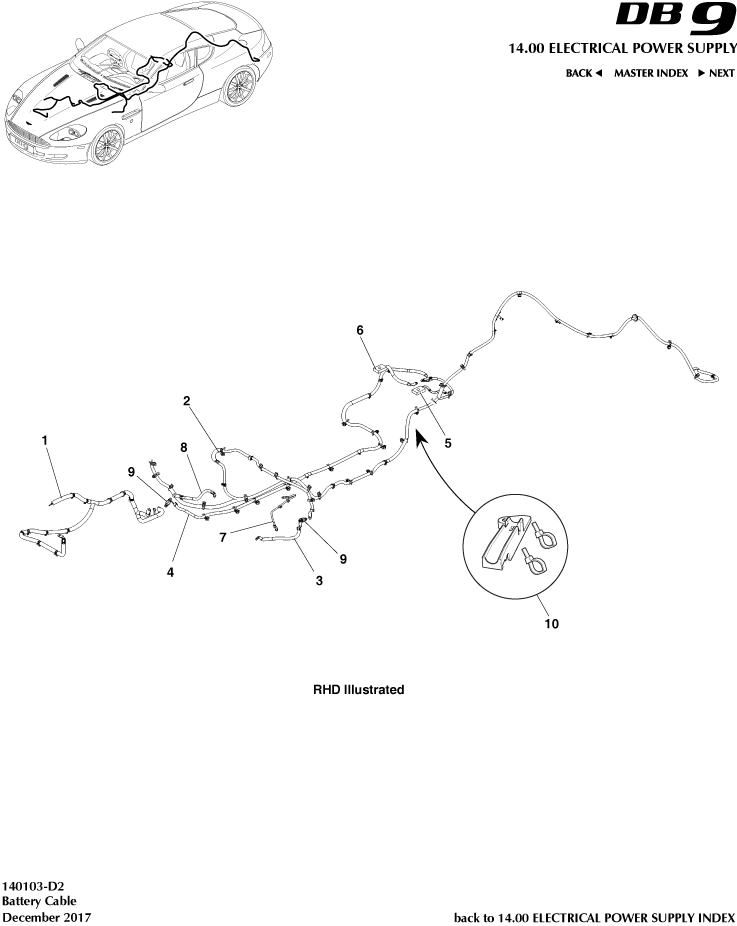

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	8D3310C310AB	Wire assy, bulkhead stud to starter	8D3310C310AB Wire assy, bulkhead stud to starter 09MY	$1,157.54	1
-	4G4314B278AD	Cable assy, BDS to bulkhd stud, LHD	4G4314B278AD Cable assy, BDS to bulkhd stud, LHD -	$124.89	1
-	7G4314B278AC	ケーブルアッシー、BDS～バルクヘッドスタッド、エンジンルームヒューズボックス、左ハンドル	7G4314B278AC ケーブルアッシー、BDS～バルクヘッドスタッド、エンジンルームヒューズボックス、左ハンドル 07MY	$507.41	1
-	8G43-14B278-AC	ケーブルアッシー、BDS～バルクヘッドスタッド、エンジンルームヒューズボックス、左ハンドル	8G43-14B278-AC ケーブルアッシー、BDS～バルクヘッドスタッド、エンジンルームヒューズボックス、左ハンドル 08MY From (V) A09110	-	1	Enquire
-	9G4314B278AC	Cable assy, BDS bulkhead stud LHD	9G4314B278AC Cable assy, BDS bulkhead stud LHD 09MY	$158.98	1
-	7G4314B278BC	ケーブルアッシー、BDS～バルクドスタッド、エンジンルームヒューズボックス、右ハンドル用	7G4314B278BC ケーブルアッシー、BDS～バルクドスタッド、エンジンルームヒューズボックス、右ハンドル用 07MY	$155.11	1
-	8G43-14B278-BC	ケーブルアッシー、BDS～バルクドスタッド、エンジンルームヒューズボックス、右ハンドル用	8G43-14B278-BC ケーブルアッシー、BDS～バルクドスタッド、エンジンルームヒューズボックス、右ハンドル用 08MY From (V) A09110	-	1	Enquire
-	9G4314B278BC	Cable assy, BDS bulkhead stud RHD	9G4314B278BC Cable assy, BDS bulkhead stud RHD 09MY	$176.67	1
-	7G4314305AC	ハーネスASSY、BDS～バルクヘッドスタッド、ダーティフィード	7G4314305AC ハーネスASSY、BDS～バルクヘッドスタッド、ダーティフィード 07MY	$122.61	1
-	697596	ナット＆ワッシャアセンブリー	697596 ナット＆ワッシャアセンブリー -	-	1	Enquire
-	701170	Nut, M6, Hex Flange Hd	701170 Nut, M6, Hex Flange Hd -	-	2	Enquire
-	701170	Nut, M6, Hex Flange Hd	701170 Nut, M6, Hex Flange Hd -	-	2	Enquire
-	700607	Screw M6x20 Hex Flng Hd	700607 Screw M6x20 Hex Flng Hd -	$0.30	1
-	701170	Nut, M6, Hex Flange Hd	701170 Nut, M6, Hex Flange Hd -	-	-	Enquire
-	701170	Nut, M6, Hex Flange Hd	701170 Nut, M6, Hex Flange Hd -	-	2	Enquire
-	701170	Nut, M6, Hex Flange Hd	701170 Nut, M6, Hex Flange Hd -	-	1	Enquire
-	700633	Nut, M6, cooling fan power lead	700633 Nut, M6, cooling fan power lead -	-	1	Enquire
-	4G4314A280FC	EARTH BRAID, ANTENNAMODULE	4G4314A280FC EARTH BRAID, ANTENNAMODULE -	$43.06	1
-	8D3310A668AA	Set screw, M8x12, brass	8D3310A668AA Set screw, M8x12, brass -	$5.05	1
-	4G4310400AA	Washer, M8 spring	4G4310400AA Washer, M8 spring -	$0.87	1
-	703739	Nut, M8, Hex Hd	703739 Nut, M8, Hex Hd -	$1.21	1
1	4G4310C310AD	Wire assy, bulkhead stud to starter	4G4310C310AD Wire assy, bulkhead stud to starter -	$667.37	1
2	4G4314B278BD	Cable assy, BDS to bulkhd stud, RHD	4G4314B278BD Cable assy, BDS to bulkhd stud, RHD -	$143.77	1
3	4G4314B278DD	Harness assy, Bulkhead STD to PJB	4G4314B278DD Harness assy, Bulkhead STD to PJB -	$58.39	1
4	4G4314305AD	BDS to Bulkhd Stud- DTY feed	4G4314305AD BDS to Bulkhd Stud- DTY feed -	$301.09	1
5	4G4314301AD	Harness assy, Battery to GND	4G4314301AD Harness assy, Battery to GND -	$164.19	1
6	4G4314300AD	Harness assy, Battery to BDS	4G4314300AD Harness assy, Battery to BDS -	$418.59	1
7	4G4314A280DD	Earth strap harness, bonnet	4G4314A280DD Earth strap harness, bonnet -	$20.81	1
8	6G4314A280AA	Strap, Engine Earth	6G4314A280AA Strap, Engine Earth -	$46.68	1
9	4G433710114	Terminal post	4G433710114 Terminal post -	-	2	Enquire
10	GD333710114	配線ブロックキット	GD333710114 配線ブロックキット Up to VIN A14982	$15.51	1
