Aston Martin GT DBS (2007-2012) - Air Con Lines

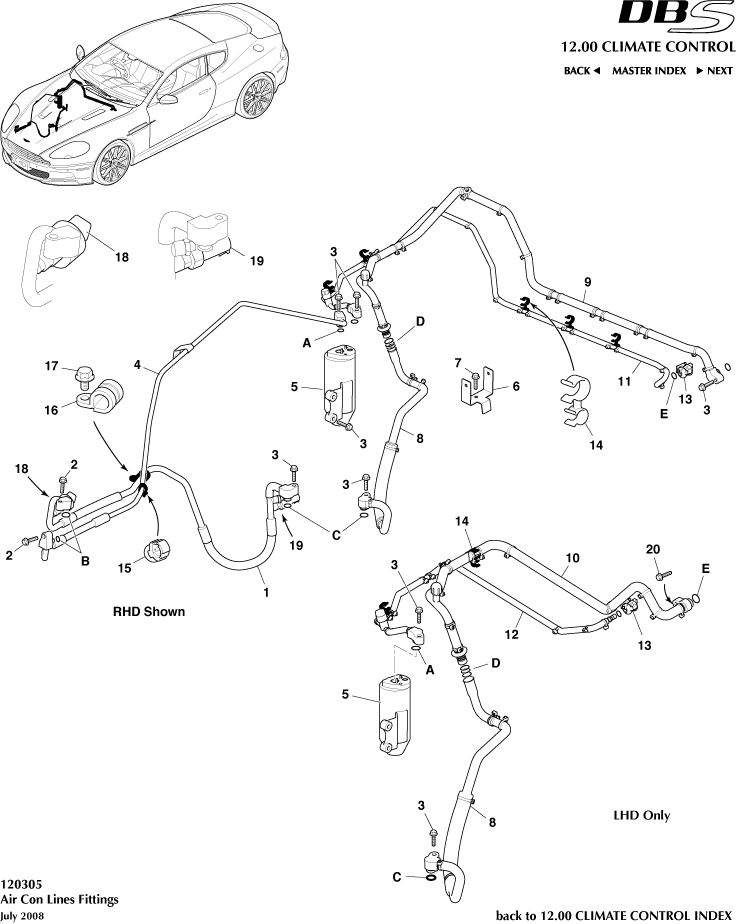

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
A	4G438910908PK	O Rings, Receiver / Drier	4G438910908PK O Rings, Receiver / Drier -	$6.12	1
B	4G438910910PK	O Rings, Condenser	4G438910910PK O Rings, Condenser -	$6.24	1
C	4G438910909PK	O Rings, Compressor	4G438910909PK O Rings, Compressor -	$6.24	1
D	4G438910911PK	O Rings, Evaporator	4G438910911PK O Rings, Evaporator -	$14.33	1
E	6G438910446PK	â??Oâ?? ring kit	6G438910446PK â??Oâ?? ring kit -	$9.41	1
1	7G4319972AA	チューブアセンブリ、A/Cコンプレッサ～コンデンサ	7G4319972AA チューブアセンブリ、A/Cコンプレッサ～コンデンサ -	-	1	Enquire
2	703201	Screw, M8 x 30 Hex Head Flange	703201 Screw, M8 x 30 Hex Head Flange -	$1.27	2
3	703199	Bolt M6x30 hex flg hd	703199 Bolt M6x30 hex flg hd -	$0.78	4
4	4G4319D719AF	チューブASSY、コンデンサー～レシーバードライヤー	4G4319D719AF チューブASSY、コンデンサー～レシーバードライヤー -	-	1	Enquire
5	4G4319E891AC	レシーバー/ドライヤー	4G4319E891AC レシーバー/ドライヤー -	-	1	Enquire
6	4G436147XAD	Bracket, A/C pipe support	4G436147XAD Bracket, A/C pipe support -	$41.35	1
7	703151	Nut/washr, M6	703151 Nut/washr, M6 -	$0.89	1
8	AG4319A705AA	Tube assy, evaporator outlet, lower	AG4319A705AA Tube assy, evaporator outlet, lower -	$333.01	1
9	8G4319A705CA	チューブアセンブリ、A/Cエバポレータアウトレット、上部	8G4319A705CA チューブアセンブリ、A/Cエバポレータアウトレット、上部 RHD	-	1	Enquire
11	8G4319835CA	チューブASSY、レシーバードライヤー～エバポレーター	8G4319835CA チューブASSY、レシーバードライヤー～エバポレーター RHD	-	1	Enquire
12	8G4319835BA	Tube assy, reciever drier to evaporator	8G4319835BA Tube assy, reciever drier to evaporator LHD	-	1	Enquire
13	4G434073AAA	CLAMP, LIQUID	4G434073AAA CLAMP, LIQUID -	$5.22	1
15	701180	CLIP, 14.0, PUSH-IN	701180 CLIP, 14.0, PUSH-IN -	$1.39	-
16	699634	P-Clip, 13mm	699634 P-Clip, 13mm -	$3.26	1
17	703203	Screw, Flange Head M6x20	703203 Screw, Flange Head M6x20 -	$0.34	1
18	1R128910192	SENSOR, HIGH PRESSURE	1R128910192 SENSOR, HIGH PRESSURE -	$555.53	1
20	703025	Bolt, flg M6 x 25	703025 Bolt, flg M6 x 25 LHD Only	$0.34	1
