Fuel Tank Assy of Aston Martin Aston Martin GT RAPIDE (2010-2019)

すべて見る

Aston Martin GT RAPIDE (2010-2019) - Fuel Tank Assy

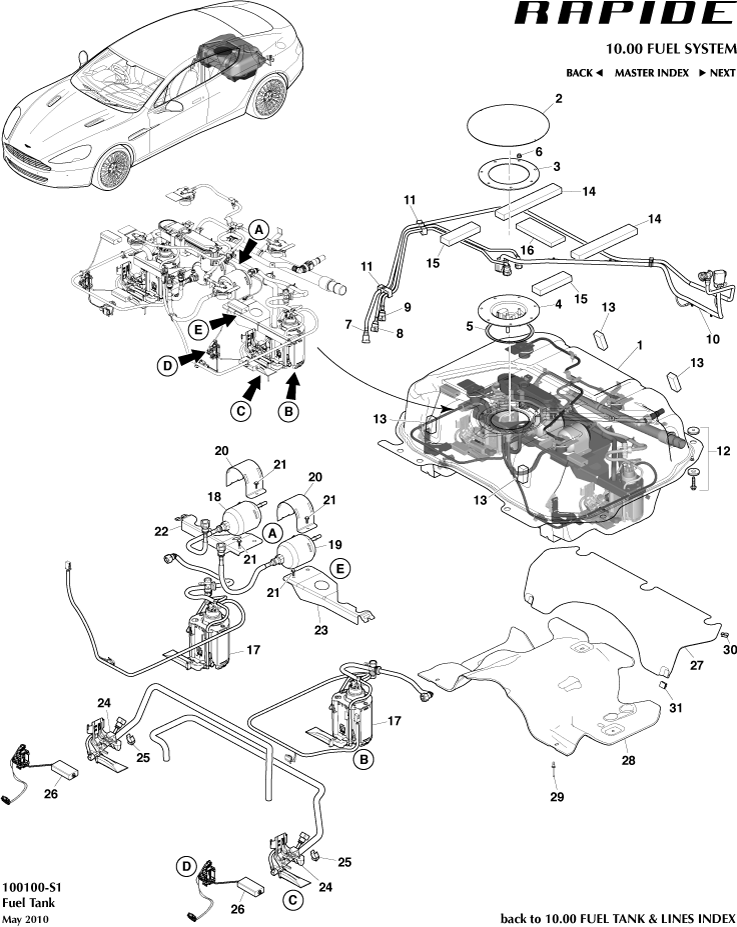

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	AD439K007AD	Tank Assembly, Fuel	AD439K007AD Tank Assembly, Fuel -	$7,616.87	1
2	4G439074EA	プレートASSY、燃料タンクカバー	4G439074EA プレートASSY、燃料タンクカバー -	$42.31	1
4	AD439A309AB	Hatch, Fuel Tank	AD439A309AB Hatch, Fuel Tank -	-	1	Enquire
5	4G439073AA	Gasket, Fuel Tank Cover IN STOCK	4G439073AA Gasket, Fuel Tank Cover Replace each time Cover Plate is removed. IN STOCK	$30.14	1
6	703169	M6, NUT, HEX FLG IN STOCK	703169 M6, NUT, HEX FLG - IN STOCK	$1.04	8
7	AD43-9D667-BA	チューブアセンブリ、燃料蒸気パージ	AD43-9D667-BA チューブアセンブリ、燃料蒸気パージ -	-	1	Enquire
8	AD43-9J280-BA	Tube Assy, Fuel Supply R	AD43-9J280-BA Tube Assy, Fuel Supply R -	-	1	Enquire
9	AD43-9J280-AA	Tube Assy, Fuel Supply L	AD43-9J280-AA Tube Assy, Fuel Supply L -	-	1	Enquire
10	AD4314407AC	Harness Assy, Fuel Tank IN STOCK	AD4314407AC Harness Assy, Fuel Tank - IN STOCK	$380.60	1
12	AD43P9B154BA	Bolt Assy, Fuel Tank Fixing	AD43P9B154BA Bolt Assy, Fuel Tank Fixing -	$4.46	7
13	4G43482550AA	フォームパッド	4G43482550AA フォームパッド -	$23.42	4
14	AD43-M2D28-BB	Insulating Strip, Rubber, Rear	AD43-M2D28-BB Insulating Strip, Rubber, Rear -	-	1	Enquire
15	AD43-M2D28-AA	絶縁ストリップ、ゴム	AD43-M2D28-AA 絶縁ストリップ、ゴム Use item 14	-	2	Enquire
16	AD43-M2D28-CB	Insulating Strip, Rubber, Centre	AD43-M2D28-CB Insulating Strip, Rubber, Centre -	-	1	Enquire
17	AD43-34-10177	燃料ポンプ（2）キット	AD43-34-10177 燃料ポンプ（2）キット Kit also includes harness DD43-37-10175 which will require fitting. Refer to Accessory Installation Instruction DD43-37-10176 on DCS	-	1	Enquire
18	AD439155BA	フィルターアセンブリ IN STOCK	AD439155BA フィルターアセンブリ LHS IN STOCK	$243.43	1
19	AD439155AA	フィルターアセンブリ IN STOCK	AD439155AA フィルターアセンブリ RHS IN STOCK	$205.33	1
20	8G43-9180-AA	Bracket, Filter Assembly	8G43-9180-AA Bracket, Filter Assembly -	-	2	Enquire
21	4G43-M1A292-BA	Filter Assy, Fuel RH	4G43-M1A292-BA Filter Assy, Fuel RH -	-	1	Enquire
22	AD43-9346-DB	ブラケット、燃料ポンプ取り付け右側	AD43-9346-DB ブラケット、燃料ポンプ取り付け右側 -	-	1	Enquire
23	AD43-9346-CB	ブラケット、燃料ポンプ取り付け左側	AD43-9346-CB ブラケット、燃料ポンプ取り付け左側 -	-	1	Enquire
24	AD439275AA	Jet Pump Assembly	AD439275AA Jet Pump Assembly -	$143.82	2
25	701181	Clip, Plastic IN STOCK	701181 Clip, Plastic - IN STOCK	$3.99	2
27	AD43-112B24-DA	Insulation, Boot Floor, Fuel Tank	AD43-112B24-DA Insulation, Boot Floor, Fuel Tank -	-	2	Enquire
28	AD43-9A032-AB	ヒートシールド、燃料タンク	AD43-9A032-AB ヒートシールド、燃料タンク -	-	1	Enquire
29	W710409-S300	BLIND RIVET, 5.5x1.5-9,ALUMINIUM	W710409-S300 BLIND RIVET, 5.5x1.5-9,ALUMINIUM -	-	3	Enquire
30	AD43-1861-AA	K CLIP, TANK SHIELD	AD43-1861-AA K CLIP, TANK SHIELD -	-	4	Enquire
31	AD43-1861-BA	Clip, Tank Shield	AD43-1861-BA Clip, Tank Shield -	-	2	Enquire
