Fuel Tank Assy, 'S' of Aston Martin Aston Martin GT RAPIDE (2010-2019)

すべて見る

Aston Martin GT RAPIDE (2010-2019) - Fuel Tank Assy, 'S'

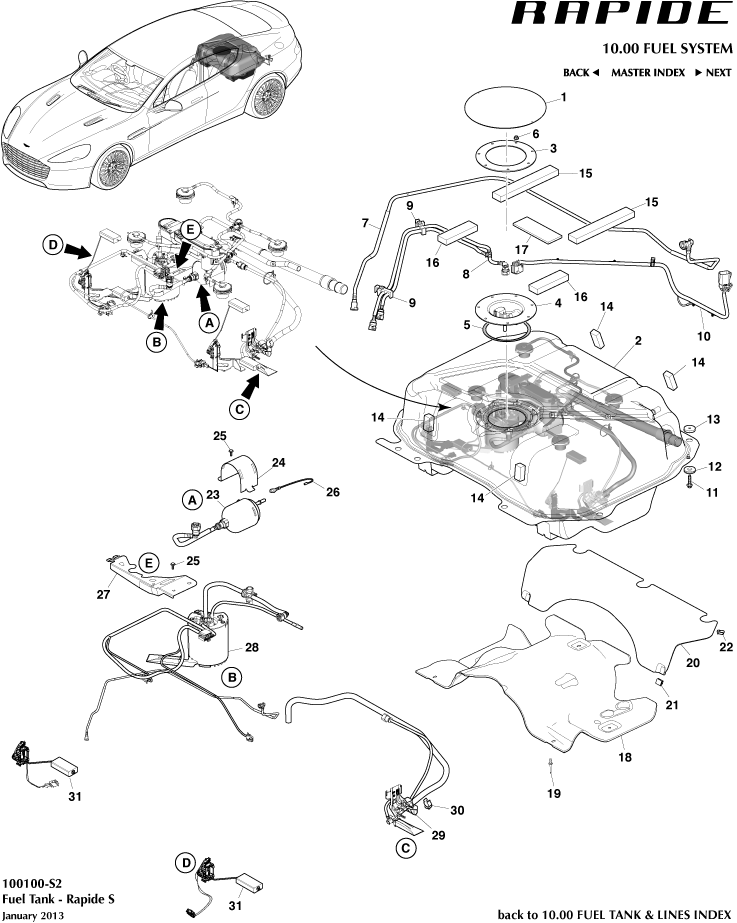

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	4G439073BB	フォームガスケット	4G439073BB フォームガスケット Part of item 1	$30.50	1
1	4G439074EA	プレートASSY、燃料タンクカバー	4G439074EA プレートASSY、燃料タンクカバー -	$42.31	1
2	DD439K007AC	燃料タンク組立	DD439K007AC 燃料タンク組立 Includes Items 3 to 31	$7,922.71	1
4a	DD433710175	Kit, Harness, F/Tank IN STOCK	DD433710175 Kit, Harness, F/Tank Refer to Accessory Installation Instruction DD43-37-10176 on DCS. IN STOCK	$330.05	1
5	4G439073AA	Gasket, Fuel Tank Cover IN STOCK	4G439073AA Gasket, Fuel Tank Cover Replace Each Time Cover Plate is Removed. IN STOCK	$30.14	1
6	703169	M6, NUT, HEX FLG IN STOCK	703169 M6, NUT, HEX FLG - IN STOCK	$1.04	7
7	DD43-9D667-BAA	チューブアセンブリ、燃料蒸気パージ	DD43-9D667-BAA チューブアセンブリ、燃料蒸気パージ -	-	1	Enquire
8	DD43-9J280-BA	Tube Assy, Fuel Supply	DD43-9J280-BA Tube Assy, Fuel Supply Includes Clips	-	1	Enquire
9	NSS	ウォッシャー	NSS ウォッシャー Part ofItem 8	-	2	Enquire
10	DD43-14407-AA	Link Harness, Fuel Tank	DD43-14407-AA Link Harness, Fuel Tank -	-	1	Enquire
11	W705113-S424	Bolt, M8x33, Hex Flange Head	W705113-S424 Bolt, M8x33, Hex Flange Head -	-	7	Enquire
12	AD43-P9B154-DA	MOUNTING, FUEL TANKFIXING	AD43-P9B154-DA MOUNTING, FUEL TANKFIXING -	-	7	Enquire
13	AD43-P9B154-CA	REINFORCEMENT, FUEL TANKFIXING	AD43-P9B154-CA REINFORCEMENT, FUEL TANKFIXING -	-	7	Enquire
15	AD43-M2D28-BB	Insulating Strip, Rubber, Rear	AD43-M2D28-BB Insulating Strip, Rubber, Rear -	-	2	Enquire
16	AD43M2D28AB	Insulating Strip, Rubber, Front	AD43M2D28AB Insulating Strip, Rubber, Front -	$29.91	2
17	AD43-M2D28-CB	Insulating Strip, Rubber, Centre	AD43-M2D28-CB Insulating Strip, Rubber, Centre -	-	1	Enquire
18	AD43-9A032-AB	ヒートシールド、燃料タンク	AD43-9A032-AB ヒートシールド、燃料タンク -	-	1	Enquire
19	W710409-S300	BLIND RIVET, 5.5x1.5-9,ALUMINIUM	W710409-S300 BLIND RIVET, 5.5x1.5-9,ALUMINIUM -	-	5	Enquire
20	AD43-112B24-DA	Insulation, Boot Floor, Fuel Tank	AD43-112B24-DA Insulation, Boot Floor, Fuel Tank -	-	1	Enquire
21	AD43-1861-BA	Clip, Tank Shield	AD43-1861-BA Clip, Tank Shield -	-	2	Enquire
22	AD43-1861-AA	K CLIP, TANK SHIELD	AD43-1861-AA K CLIP, TANK SHIELD -	-	4	Enquire
23	6G339155AB	フューエルフィルターアッセンブリー	6G339155AB フューエルフィルターアッセンブリー -	$416.42	1
25	702082	BOLT, M5x12, SELF LOCK	702082 BOLT, M5x12, SELF LOCK -	$1.28	3
26	6G3366991AB	WIRE, EARTH	6G3366991AB WIRE, EARTH -	-	1	Enquire
27	DD43-9346-AA	Bracket, Fuel Pump Mounting	DD43-9346-AA Bracket, Fuel Pump Mounting -	-	1	Enquire
28	CD33-9H307-AA	Pump Assy, Fuel Tank	CD33-9H307-AA Pump Assy, Fuel Tank -	-	1	Enquire
29	CD339275AA	リモートジェットポンプ	CD339275AA リモートジェットポンプ -	$205.42	1
30	701181	Clip, Plastic IN STOCK	701181 Clip, Plastic - IN STOCK	$3.99	2
31	4G439E275AA	センダーユニット IN STOCK	4G439E275AA センダーユニット - IN STOCK	$107.07	2
