Name: Air Con Lines Fittings (LHD)
Rating: 4.6 (1 reviews)

Air Con Lines Fittings (LHD) of Aston Martin Aston Martin Rapide

すべて見る

Aston Martin Rapide - エアコン配管（LHD）

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	AD4319972AA	Tube Assy, Compressor to Condenser	$435.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	AG438911295	SWITCH ASSEMBLY, PRESSURECUT-OFF	$606.75	注文するには

写真	部品番号	説明	価格(各)	ストック
	703201	Screw, M8 x 30 Hex Head Flange	$1.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	703199	Bolt M6x30 hex flg hd	$0.78	注文するには

写真	部品番号	説明	価格(各)	ストック
	AD4319D719AA	チューブASSY、コンデンサー～レシーバードライヤー	$171.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4319E891AD	レシーバドライヤアセンブリ	$272.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G436147XAD	Bracket, A/C pipe support	$41.35	注文するには

写真	部品番号	説明	価格(各)	ストック
	703151	Nut/washr, M6	$0.89	注文するには

写真	部品番号	説明	価格(各)	ストック
	AD4319A705AA	Tube Assy, Evaporator Outlet, Lower	$326.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	AD4319A705BA	Tube Assy, Evaporator Outlet, Upper	$320.30	注文するには

写真	部品番号	説明	価格(各)	ストック
	AD4319835AA	Tube Assy, Drier to Evaporator	$310.61	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G434073AAA	CLAMP, LIQUID	$5.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	701182	Clip, Pipe, Swivel	$2.03	注文するには

写真	部品番号	説明	価格(各)	ストック
	701180	CLIP, 14.0, PUSH-IN	$1.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	699634	P-Clip, 13mm	$3.26	注文するには

写真	部品番号	説明	価格(各)	ストック
	703203	Screw, Flange Head M6x20	$0.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R128910192	SENSOR, HIGH PRESSURE	$555.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	AD4319A705CC	チューブアセンブリ、A/Cエバポレータアウトレット	$599.41	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G436510059PK	Firtree clip, pad wear lead attch	$73.95	注文するには

すべて見る

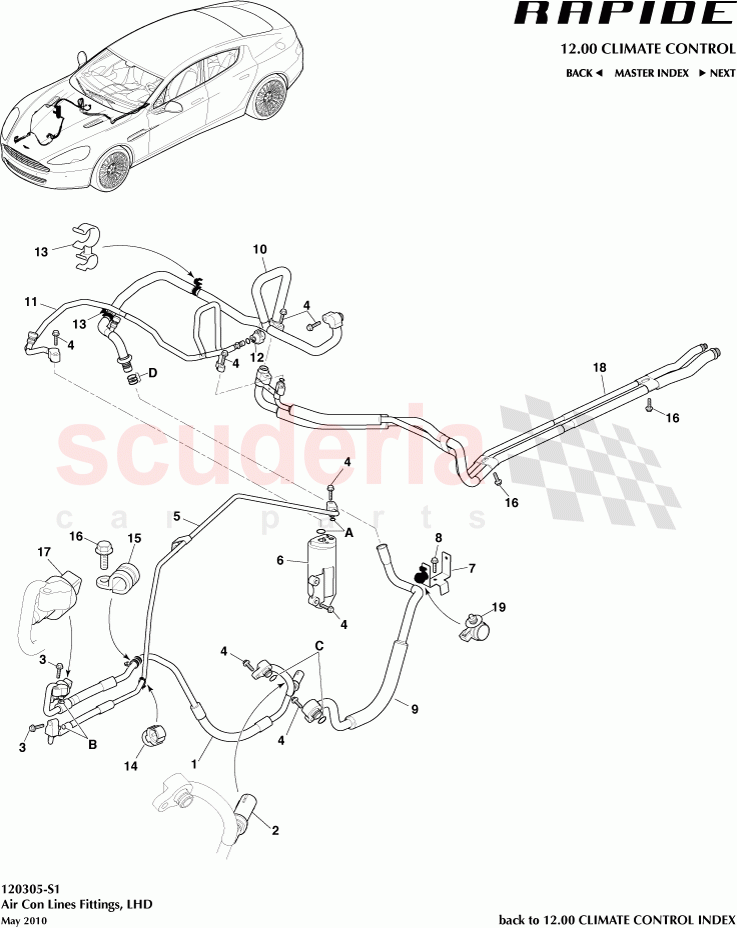

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
-	4G438910908PK	O Rings, Receiver / Drier	4G438910908PK O Rings, Receiver / Drier	$6.12	1
-	4G438910910PK	O Rings, Condenser	4G438910910PK O Rings, Condenser	$6.24	1
-	4G438910909PK	O Rings, Compressor	4G438910909PK O Rings, Compressor	$6.24	1
-	4G438910911PK	O Rings, Evaporator	4G438910911PK O Rings, Evaporator	$14.33	1
1	AD4319972AA	Tube Assy, Compressor to Condenser	AD4319972AA Tube Assy, Compressor to Condenser	$435.24	1
2	AG438911295	SWITCH ASSEMBLY, PRESSURECUT-OFF	AG438911295 SWITCH ASSEMBLY, PRESSURECUT-OFF	$606.75	1
3	703201	Screw, M8 x 30 Hex Head Flange	703201 Screw, M8 x 30 Hex Head Flange	$1.27	2
4	703199	Bolt M6x30 hex flg hd	703199 Bolt M6x30 hex flg hd	$0.78	7
5	AD4319D719AA	チューブASSY、コンデンサー～レシーバードライヤー	AD4319D719AA チューブASSY、コンデンサー～レシーバードライヤー	$171.62	1
6	4G4319E891AD	レシーバドライヤアセンブリ	4G4319E891AD レシーバドライヤアセンブリ	$272.21	1
7	4G436147XAD	Bracket, A/C pipe support	4G436147XAD Bracket, A/C pipe support	$41.35	1
8	703151	Nut/washr, M6	703151 Nut/washr, M6	$0.89	1
9	AD4319A705AA	Tube Assy, Evaporator Outlet, Lower	AD4319A705AA Tube Assy, Evaporator Outlet, Lower	$326.36	1
10	AD4319A705BA	Tube Assy, Evaporator Outlet, Upper	AD4319A705BA Tube Assy, Evaporator Outlet, Upper	$320.30	1
11	AD4319835AA	Tube Assy, Drier to Evaporator	AD4319835AA Tube Assy, Drier to Evaporator	$310.61	1
12	4G434073AAA	CLAMP, LIQUID	4G434073AAA CLAMP, LIQUID	$5.22	1
13	701182	Clip, Pipe, Swivel	701182 Clip, Pipe, Swivel	$2.03	4
14	701180	CLIP, 14.0, PUSH-IN	701180 CLIP, 14.0, PUSH-IN	$1.39	1
15	699634	P-Clip, 13mm	699634 P-Clip, 13mm	$3.26	1
16	703203	Screw, Flange Head M6x20	703203 Screw, Flange Head M6x20	$0.34	3
17	1R128910192	SENSOR, HIGH PRESSURE	1R128910192 SENSOR, HIGH PRESSURE	$555.53	1
18	AD4319A705CC	チューブアセンブリ、A/Cエバポレータアウトレット	AD4319A705CC チューブアセンブリ、A/Cエバポレータアウトレット	$599.41	1
19	4G436510059PK	Firtree clip, pad wear lead attch	4G436510059PK Firtree clip, pad wear lead attch	$73.95	2

エアコン配管（Lhd）

Aston Martin Rapide

Aston Martin Rapide - エアコン配管（LHD）
