Name: Premium Speaker Assembly
Rating: 5.0 (1 reviews)

Premium Speaker Assembly of Aston Martin Aston Martin Rapide

すべて見る

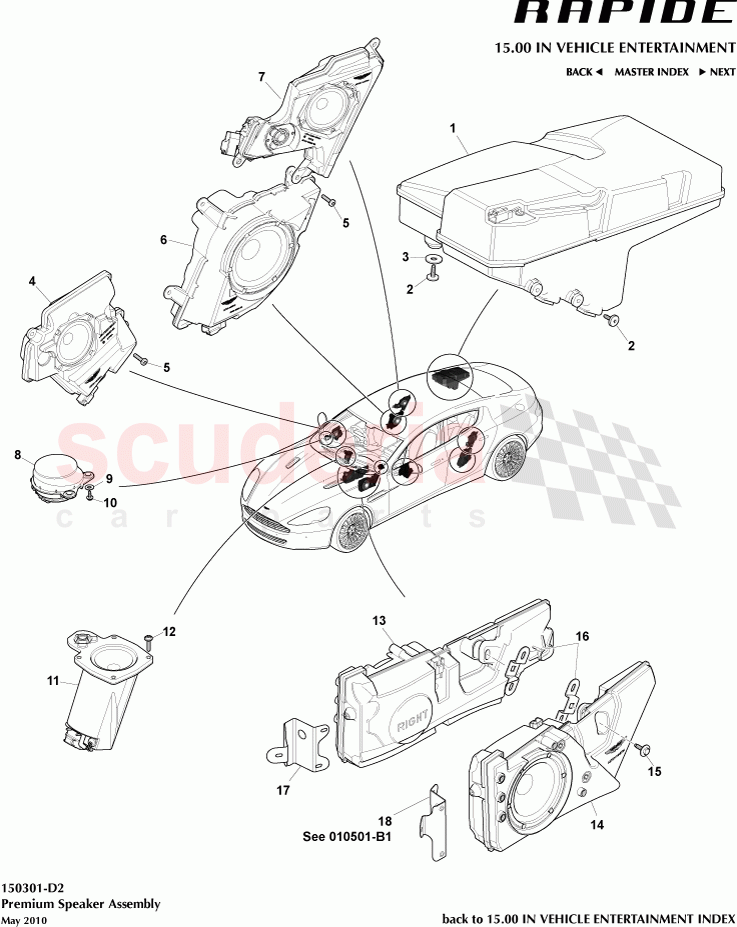

Aston Martin Rapide - プレミアムスピーカーアッセンブリー

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	AD4318C956AA	Subwoofer & Enclosure	$2,679.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	6G33FA0115ABPK	Screw, M8 x 21	$24.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	6G336C778AA	Isolator Buffer	$0.82	注文するには

写真	部品番号	説明	価格(各)	ストック
	AD436696XBA	スピーカーボックス、フロントドア、右側	$428.09	注文するには
	AD436696YBA	スピーカーボックス、フロントドア、左側	$428.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	704701	Screw, M6 x 20, Skt Hd	$3.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	AD4346684AA	Woofer, Rear Door, RH	$546.22	注文するには
	AD4346685AA	Woofer, Rear Door, LH	$546.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	AD4346684BA	Speaker Mid, Rear Door, RH	$554.98	注文するには
	AD4346685BA	Speaker Mid, Rear Door, LH	$546.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	9D3318D801AB	Acoustic lens tweeter assy	$2,273.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	9D3346662AA	WASHER, 14mm 43ID 14OD0.8 THK	$0.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	701157PK	Screw, 4.2 x 13	$3.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	9D3370451AB	スピーカーボックスアッシー、センター	$475.73	注文するには

写真	部品番号	説明	価格(各)	ストック
	703736	Screw, ST 4.2 x 16 large washer head	$0.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	9D336696XAC	スピーカーボックス、フットウェル、右側	$539.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	9D336696YAC	スピーカーボックス、フットウェル、左側	$539.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	703152PK	Screw and Washer M6x20 Hex	$6.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	9D3319080AA	Bracket Assy, Speaker	$18.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	9D332B100AC	Bracket, footwell speaker, RHS	$27.15	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G432B099AD	Bracket, reinf, foot scuff plate assy, LHS	$44.91	注文するには

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
1	AD4318C956AA	Subwoofer & Enclosure	AD4318C956AA Subwoofer & Enclosure	$2,679.71	1
2	6G33FA0115ABPK	Screw, M8 x 21	6G33FA0115ABPK Screw, M8 x 21	$24.32	2
3	6G336C778AA	Isolator Buffer	6G336C778AA Isolator Buffer	$0.82	2
4	AD436696XBA	スピーカーボックス、フロントドア、右側	AD436696XBA スピーカーボックス、フロントドア、右側 Secured by item 5 (3 per assy)	$428.09	1
4	AD436696YBA	スピーカーボックス、フロントドア、左側	AD436696YBA スピーカーボックス、フロントドア、左側 Secured by item 5 (3 per assy)	$428.09	1
5	704701	Screw, M6 x 20, Skt Hd	704701 Screw, M6 x 20, Skt Hd	$3.76	18
6	AD4346684AA	Woofer, Rear Door, RH	AD4346684AA Woofer, Rear Door, RH Secured by item 5 (3 per assy)	$546.22	1
6	AD4346685AA	Woofer, Rear Door, LH	AD4346685AA Woofer, Rear Door, LH Secured by item 5 (3 per assy)	$546.22	1
7	AD4346684BA	Speaker Mid, Rear Door, RH	AD4346684BA Speaker Mid, Rear Door, RH Secured by item 5 (3 per assy)	$554.98	1
7	AD4346685BA	Speaker Mid, Rear Door, LH	AD4346685BA Speaker Mid, Rear Door, LH Secured by item 5 (3 per assy)	$546.22	1
8	9D3318D801AB	Acoustic lens tweeter assy	9D3318D801AB Acoustic lens tweeter assy	$2,273.59	2
9	9D3346662AA	WASHER, 14mm 43ID 14OD0.8 THK	9D3346662AA WASHER, 14mm 43ID 14OD0.8 THK	$0.11	3
10	701157PK	Screw, 4.2 x 13	701157PK Screw, 4.2 x 13	$3.05	3
11	9D3370451AB	スピーカーボックスアッシー、センター	9D3370451AB スピーカーボックスアッシー、センター	$475.73	1
12	703736	Screw, ST 4.2 x 16 large washer head	703736 Screw, ST 4.2 x 16 large washer head	$0.12	1
13	9D336696XAC	スピーカーボックス、フットウェル、右側	9D336696XAC スピーカーボックス、フットウェル、右側	$539.07	1
14	9D336696YAC	スピーカーボックス、フットウェル、左側	9D336696YAC スピーカーボックス、フットウェル、左側	$539.07	1
15	703152PK	Screw and Washer M6x20 Hex	703152PK Screw and Washer M6x20 Hex	$6.90	2
16	9D3319080AA	Bracket Assy, Speaker	9D3319080AA Bracket Assy, Speaker	$18.06	2
17	9D332B100AC	Bracket, footwell speaker, RHS	9D332B100AC Bracket, footwell speaker, RHS	$27.15	1
18	4G432B099AD	Bracket, reinf, foot scuff plate assy, LHS	4G432B099AD Bracket, reinf, foot scuff plate assy, LHS	$44.91	1

プレミアムスピーカーアッセンブリー

Aston Martin Rapide

Aston Martin Rapide - プレミアムスピーカーアッセンブリー
