Underbody 2 of Aston Martin Aston Martin Vanquish (2001-2007)

すべて見る

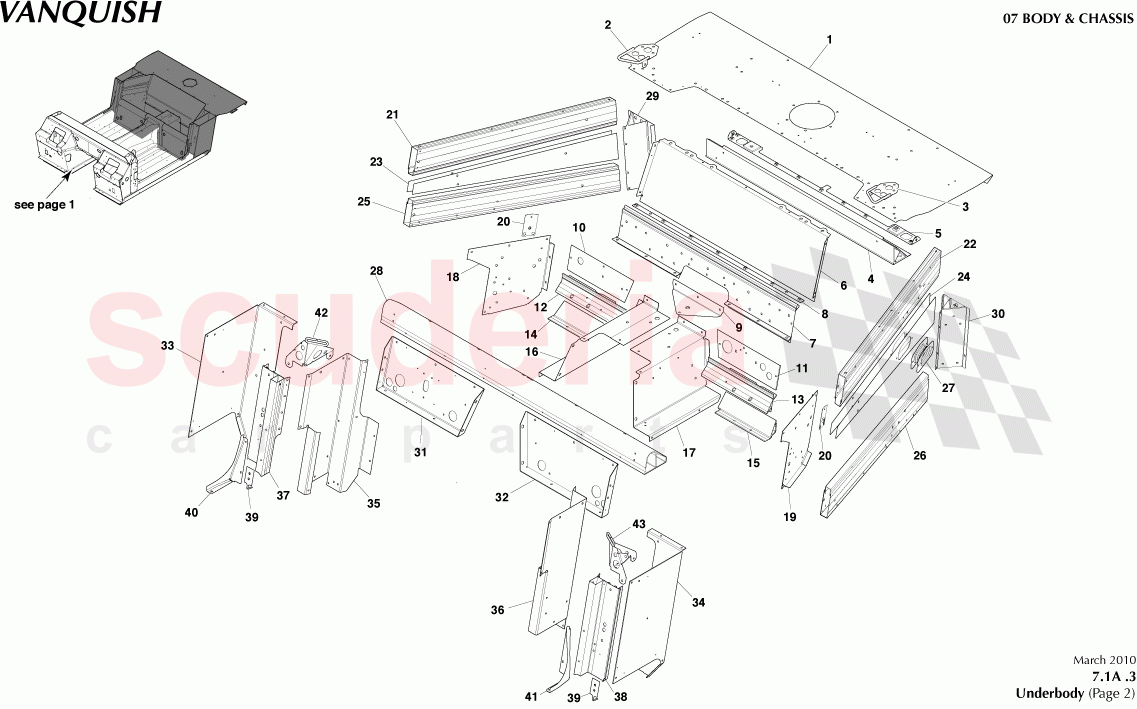

Aston Martin Vanquish (2001-2007) - アンダーボディ2

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	1R12160564AK	パネル-タンクベイ	$408.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12742748AA	ブラケット-ガイドフロントシートベルト右側	$69.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12742749AA	ブラケット-ガイドフロントシートベルト左側	$69.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12160347AG	タンクベイクロスメンバー加工	$162.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12160952AD	ナットプレート-タンクベイクロスメンバー	$114.56	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12160562AF	パネル、シートバック	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	3R12165716AB	Xメンバー、シートバック	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12160949AC	ナットプレート - シートバッククロスメンバー	$76.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12160950AF	ナットプレート-リアベルトセンター	$79.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	3R12165715AA	パネル、トルクセルリア、右側	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12162255AF	パネル、トルクセルリア、左側	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12160546AE	サブフレーム鍛造リヤアッパーRH加工	$38.17	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12160547AE	サブフレームモックアップリア・アッパー LH加工	$42.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12161462AC	サブフレームモチーフリアロアRG加工	$49.65	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12161461AC	サブフレームモチーフリアロアLH加工	$57.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12160568AJ	パネル、トンネル、右側	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12160569AH	パネル、トンネル、左側	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12160566AG	パネル、トルクセルサイド、右側	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12160567AG	パネル、トルクセルサイド、左側	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12161420AC	ナットプレート、リアベルト、外側	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12160540AJ	タンクベイサイドメンバーアッパーRH-MCNG	$112.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12160541AJ	タンクベイサイドメンバーアッパーLH-MCHG	$87.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12162264AG	パネル、タンクサイド、右側	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12162265AC	パネル、タンクサイド、左側	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12160542AJ	タンクベイサイドメンバーロアRH-MCNG	$87.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12160543AJ	タンクベイ・サイドメンバー下部LH-MCHG	$87.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12343261AD	プロテクター、フューエルフィラーパイプ外側	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12160342AK	Xメンバー、Bポスト	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12160346AF	タンクベイ・アップライト右側加工	$45.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12160345AF	タンクベイアップライト左側面加工	$56.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12160956AH	パネル、ヒールボード、右側	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12160957AH	パネル、ヒールボード、左側	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12160554AF	パネル-Bポスト外側右側	$168.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12160555AF	パネル-Bポスト左アウター	$106.98	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12160552AF	パネル-Bポストインナー右側	$229.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12160553AF	パネル-Bポストインナーレフトサイド	$229.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12160340AG	Bポスト、右側	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12160341AG	Bポスト左側	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12161015AC	ナットプレート-Bポスト	$68.75	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12631200AE	パネル-リアクォーターインナー右下	$80.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12631201AE	パネル-リアクォーターインナー左下	$95.46	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12742746AB	ASSY-FRTシートベルトDループ右側	$133.65	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R12742747AB	ASSY-FRTシートベルトDループ左側	$133.65	注文するには

すべて見る

ダイアグラムタップして拡大します

0 パーツ ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	1R12160564AK	パネル-タンクベイ	1R12160564AK パネル-タンクベイ Structural Cat. A only	$408.59	1
2	1R12742748AA	ブラケット-ガイドフロントシートベルト右側	1R12742748AA ブラケット-ガイドフロントシートベルト右側 Structural Cat. A only	$69.32	1
3	1R12742749AA	ブラケット-ガイドフロントシートベルト左側	1R12742749AA ブラケット-ガイドフロントシートベルト左側 Structural Cat. A only	$69.32	1
4	1R12160347AG	タンクベイクロスメンバー加工	1R12160347AG タンクベイクロスメンバー加工 Structural Cat. A only	$162.38	1
5	1R12160952AD	ナットプレート-タンクベイクロスメンバー	1R12160952AD ナットプレート-タンクベイクロスメンバー Structural Cat. A only	$114.56	1
6	1R12160562AF	パネル、シートバック	1R12160562AF パネル、シートバック Structural Cat. A only	-	1	Enquire
7	3R12165716AB	Xメンバー、シートバック	3R12165716AB Xメンバー、シートバック Structural Cat. A only	-	2	Enquire
8	1R12160949AC	ナットプレート - シートバッククロスメンバー	1R12160949AC ナットプレート - シートバッククロスメンバー Structural Cat. A only	$76.40	1
9	1R12160950AF	ナットプレート-リアベルトセンター	1R12160950AF ナットプレート-リアベルトセンター Structural Cat. A only	$79.90	1
10	3R12165715AA	パネル、トルクセルリア、右側	3R12165715AA パネル、トルクセルリア、右側 Structural Cat. A only	-	1	Enquire
11	1R12162255AF	パネル、トルクセルリア、左側	1R12162255AF パネル、トルクセルリア、左側 Structural Cat. A only	-	2	Enquire
12	1R12160546AE	サブフレーム鍛造リヤアッパーRH加工	1R12160546AE サブフレーム鍛造リヤアッパーRH加工 Structural Cat. A only	$38.17	1
13	1R12160547AE	サブフレームモックアップリア・アッパー LH加工	1R12160547AE サブフレームモックアップリア・アッパー LH加工 Structural Cat. A only	$42.00	1
14	1R12161462AC	サブフレームモチーフリアロアRG加工	1R12161462AC サブフレームモチーフリアロアRG加工 Structural Cat. A only	$49.65	1
15	1R12161461AC	サブフレームモチーフリアロアLH加工	1R12161461AC サブフレームモチーフリアロアLH加工 Structural Cat. A only	$57.34	1
16	1R12160568AJ	パネル、トンネル、右側	1R12160568AJ パネル、トンネル、右側 Structural Cat. A only	-	1	Enquire
17	1R12160569AH	パネル、トンネル、左側	1R12160569AH パネル、トンネル、左側 Structural Cat. A only	-	1	Enquire
18	1R12160566AG	パネル、トルクセルサイド、右側	1R12160566AG パネル、トルクセルサイド、右側 Structural Cat. A only	-	1	Enquire
19	1R12160567AG	パネル、トルクセルサイド、左側	1R12160567AG パネル、トルクセルサイド、左側 Structural Cat. A only	-	1	Enquire
20	1R12161420AC	ナットプレート、リアベルト、外側	1R12161420AC ナットプレート、リアベルト、外側 Structural Cat. A only	-	2	Enquire
21	1R12160540AJ	タンクベイサイドメンバーアッパーRH-MCNG	1R12160540AJ タンクベイサイドメンバーアッパーRH-MCNG Structural Cat. A only	$112.71	1
22	1R12160541AJ	タンクベイサイドメンバーアッパーLH-MCHG	1R12160541AJ タンクベイサイドメンバーアッパーLH-MCHG Structural Cat. A only	$87.88	1
23	1R12162264AG	パネル、タンクサイド、右側	1R12162264AG パネル、タンクサイド、右側 Structural Cat. A only	-	1	Enquire
24	1R12162265AC	パネル、タンクサイド、左側	1R12162265AC パネル、タンクサイド、左側 Structural Cat. A only	-	1	Enquire
25	1R12160542AJ	タンクベイサイドメンバーロアRH-MCNG	1R12160542AJ タンクベイサイドメンバーロアRH-MCNG Structural Cat. A only	$87.88	1
26	1R12160543AJ	タンクベイ・サイドメンバー下部LH-MCHG	1R12160543AJ タンクベイ・サイドメンバー下部LH-MCHG Structural Cat. A only	$87.88	1
27	1R12343261AD	プロテクター、フューエルフィラーパイプ外側	1R12343261AD プロテクター、フューエルフィラーパイプ外側 Structural Cat. A only	-	1	Enquire
28	1R12160342AK	Xメンバー、Bポスト	1R12160342AK Xメンバー、Bポスト Structural Cat. A only	-	1	Enquire
29	1R12160346AF	タンクベイ・アップライト右側加工	1R12160346AF タンクベイ・アップライト右側加工 Structural Cat. A only	$45.47	1
30	1R12160345AF	タンクベイアップライト左側面加工	1R12160345AF タンクベイアップライト左側面加工 Structural Cat. A only	$56.32	1
31	1R12160956AH	パネル、ヒールボード、右側	1R12160956AH パネル、ヒールボード、右側 Structural Cat. A only	-	1	Enquire
32	1R12160957AH	パネル、ヒールボード、左側	1R12160957AH パネル、ヒールボード、左側 Structural Cat. A only	-	1	Enquire
33	1R12160554AF	パネル-Bポスト外側右側	1R12160554AF パネル-Bポスト外側右側 Structural Cat. A only	$168.09	1
34	1R12160555AF	パネル-Bポスト左アウター	1R12160555AF パネル-Bポスト左アウター Structural Cat. A only	$106.98	1
35	1R12160552AF	パネル-Bポストインナー右側	1R12160552AF パネル-Bポストインナー右側 Structural Cat. A only	$229.09	1
36	1R12160553AF	パネル-Bポストインナーレフトサイド	1R12160553AF パネル-Bポストインナーレフトサイド Structural Cat. A only	$229.09	1
37	1R12160340AG	Bポスト、右側	1R12160340AG Bポスト、右側 Structural Cat. A only	-	1	Enquire
38	1R12160341AG	Bポスト左側	1R12160341AG Bポスト左側 Structural Cat. A only	-	1	Enquire
39	1R12161015AC	ナットプレート-Bポスト	1R12161015AC ナットプレート-Bポスト Structural Cat. A only	$68.75	2
40	1R12631200AE	パネル-リアクォーターインナー右下	1R12631200AE パネル-リアクォーターインナー右下 Structural Cat. A only	$80.12	1
41	1R12631201AE	パネル-リアクォーターインナー左下	1R12631201AE パネル-リアクォーターインナー左下 Structural Cat. A only	$95.46	1
42	1R12742746AB	ASSY-FRTシートベルトDループ右側	1R12742746AB ASSY-FRTシートベルトDループ右側 Structural Cat. A only	$133.65	1
43	1R12742747AB	ASSY-FRTシートベルトDループ左側	1R12742747AB ASSY-FRTシートベルトDループ左側 Structural Cat. A only	$133.65	1
