フロント衝撃構造

Aston Martin Vanquish (2001-2007)

自分の役割を見つける

Aston Martin Vanquish (2001-2007) - フロント衝撃構造

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
1R12200621AL アッセンブリ フロント複合衝撃構造 $18,045.05 注文するには
写真 部品番号 説明 価格(各) ストック
1R122010226 ASIサイドクラッシュパネル右側 $4,301.55 注文するには
写真 部品番号 説明 価格(各) ストック
1R122010227 ASIサイドクラッシュパネル左側 $4,217.24 注文するには
写真 部品番号 説明 価格(各) ストック
1R12373274AA ブラケット ヘッドランプ右側 $164.17 注文するには
1R12322774AA ブラケット-ラドパネルアッパー対レール $106.31 注文するには
写真 部品番号 説明 価格(各) ストック
1R12373275AA ブラケットヘッドランプ左側 $164.17 注文するには
1R12372954AB ブラケット-フォワードハーネス右側 $62.31 注文するには
写真 部品番号 説明 価格(各) ストック
1R12372955AB ブラケット-フォワードハーネス左側 $61.06 注文するには
写真 部品番号 説明 価格(各) ストック
1R12200079AK パネル-フロント $10,513.60 注文するには
写真 部品番号 説明 価格(各) ストック
1R12720174AF サイドブラケット バンパーフロント右側 $55.86 注文するには
写真 部品番号 説明 価格(各) ストック
1R12720173AF サイドブラケット バンパーフロント左側 $52.88 注文するには
写真 部品番号 説明 価格(各) ストック
1R12651799AB ナットプレート-フードバッファー $20.91 注文するには
写真 部品番号 説明 価格(各) ストック
699807 ポップリベット4.8X14.5 $0.53 注文するには
写真 部品番号 説明 価格(各) ストック
699615 ワッシャ、19 X 5 X 1.4 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
1R12165738AA ASSY-ブラケット牽引アイ $1,077.38 注文するには
写真 部品番号 説明 価格(各) ストック
1R124010760 トウイングアイ $15.69 注文するには
写真 部品番号 説明 価格(各) ストック
1R12162688AA アッパーマウント $118.22 注文するには
写真 部品番号 説明 価格(各) ストック
1R12162689AA バッキングプレート-牽引アイブラケット $62.35 注文するには
写真 部品番号 説明 価格(各) ストック
700162 リベットポップ4.9MM $0.64 注文するには
写真 部品番号 説明 価格(各) ストック
1R12162687AA ロアーマウント - トーイングアイブラケット $230.69 注文するには
写真 部品番号 説明 価格(各) ストック
703193 ボルト M8×55 8フランジ六角頭クロムフリー $0.53 注文するには
写真 部品番号 説明 価格(各) ストック
700130 ナット M8 六角P/T プラス8 $0.86 注文するには
写真 部品番号 説明 価格(各) ストック
1R12200029AH アンダーパネル $4,528.87 注文するには
写真 部品番号 説明 価格(各) ストック
1R12201057AC マウントレール アンダーパネル $104.28 注文するには
写真 部品番号 説明 価格(各) ストック
1R12322081AD ブラケットロア-リカバリーボトル $57.87 注文するには
写真 部品番号 説明 価格(各) ストック
1R12322080AC ブラケットアッパー-リカバリーボトル $56.00 注文するには
写真 部品番号 説明 価格(各) ストック
699614 ワッシャ 22 X 6.8 X 2 ステンレス $17.97 注文するには
写真 部品番号 説明 価格(各) ストック
699515 リベット（ハックABS-R8-M3） $1.84 注文するには
写真 部品番号 説明 価格(各) ストック
1R12322822AG アッセンブリーラジエターパネルアッパー $692.65 注文するには
写真 部品番号 説明 価格(各) ストック
699818PK ネジ M6X20 SKT (10) $64.74 注文するには
写真 部品番号 説明 価格(各) ストック
1R12634011AA ブラケット、ラジエーターパネル上部、レールカバーへ、左側 $32.72 注文するには
1R12634010AA ブラケット、ラジエーターパネル上部、レールカバーへ、右側 $32.72 注文するには
1R12642790AAPK スクリベット 8mm 径 CNL 3-10mm（5個入り） $6.60 注文するには
...and 5 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
1R126410183 サポートASSY、ボンネットバンパー $60.46 注文するには
写真 部品番号 説明 価格(各) ストック
1R12082144AA アイソレータ、エアボックス $22.20 注文するには
写真 部品番号 説明 価格(各) ストック
699810 M6X8 SKTボタンHDスクリュー黒 $1.46 注文するには
写真 部品番号 説明 価格(各) ストック
1R12324877AA エッジフィニッシャー ラジエーターパネル $9.68 注文するには
すべて見る

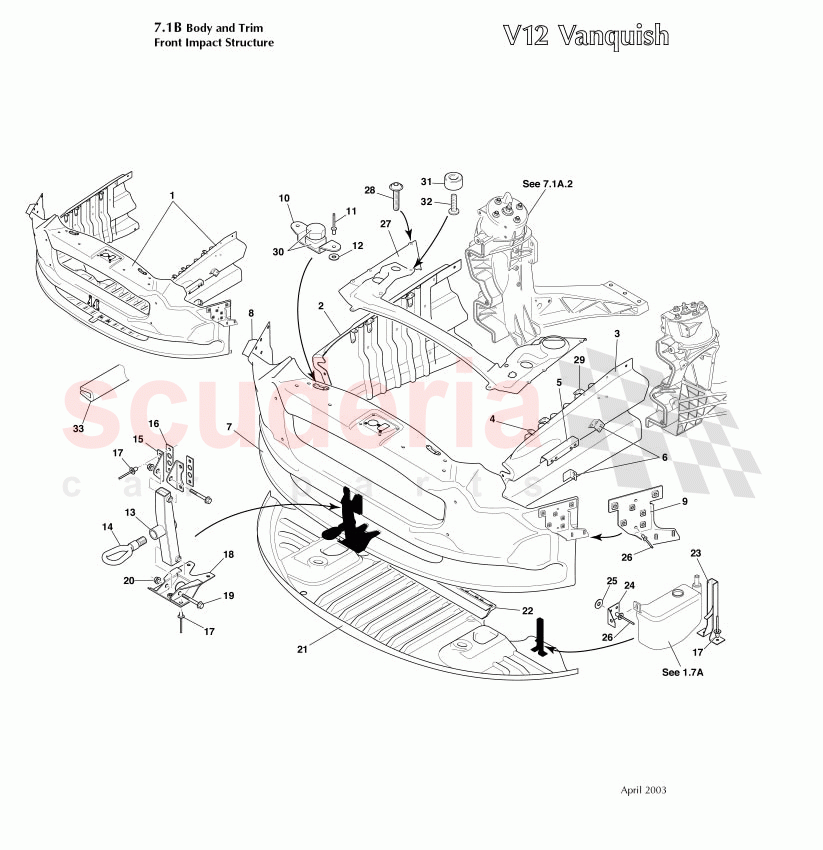

Front Impact Structure of Aston Martin Aston Martin Vanquish (2001-2007) ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 1R12200621AL
アッセンブリ フロント複合衝撃構造
Structural Cat. A only 		$18,045.05 1
2 1R122010226
ASIサイドクラッシュパネル右側
Structural Cat. A only 		$4,301.55 1
3 1R122010227
ASIサイドクラッシュパネル左側
Structural Cat. A only 		$4,217.24 1
4 1R12373274AA
ブラケット ヘッドランプ右側
Structural Cat. A only 		$164.17 1
4 1R12322774AA
ブラケット-ラドパネルアッパー対レール
Structural Cat. A only 		$106.31 6
5 1R12373275AA
ブラケットヘッドランプ左側
Structural Cat. A only 		$164.17 1
5 1R12372954AB
ブラケット-フォワードハーネス右側
Structural Cat. A only 		$62.31 1
6 1R12372955AB
ブラケット-フォワードハーネス左側
Structural Cat. A only 		$61.06 1
7 1R12200079AK
パネル-フロント
Structural Cat. A only 		$10,513.60 1
8 1R12720174AF
サイドブラケット バンパーフロント右側
Structural Cat. A only 		$55.86 1
9 1R12720173AF
サイドブラケット バンパーフロント左側
Structural Cat. A only 		$52.88 1
10 1R12651799AB
ナットプレート-フードバッファー 		$20.91 2
11 699807
ポップリベット4.8X14.5 		$0.53 4
12 699615
ワッシャ、19 X 5 X 1.4 		- 4 Enquire
13 1R12165738AA
ASSY-ブラケット牽引アイ 		$1,077.38 1
14 1R124010760
トウイングアイ 		$15.69 1
15 1R12162688AA
アッパーマウント 		$118.22 2
16 1R12162689AA
バッキングプレート-牽引アイブラケット 		$62.35 2
17 700162
リベットポップ4.9MM 		$0.64 8
18 1R12162687AA
ロアーマウント - トーイングアイブラケット
Structural Cat. A only 		$230.69 1
19 703193
ボルト M8×55 8フランジ六角頭クロムフリー
Structural Cat. A only 		$0.53 2
20 700130
ナット M8 六角P/T プラス8
Structural Cat. A only 		$0.86 2
21 1R12200029AH
アンダーパネル
Structural Cat. A only 		$4,528.87 1
22 1R12201057AC
マウントレール アンダーパネル
Structural Cat. A only 		$104.28 1
23 1R12322081AD
ブラケットロア-リカバリーボトル
Structural Cat. A only 		$57.87 1
24 1R12322080AC
ブラケットアッパー-リカバリーボトル
Structural Cat. A only 		$56.00 1
25 699614
ワッシャ 22 X 6.8 X 2 ステンレス
Structural Cat. A only 		$17.97 2
26 699515
リベット（ハックABS-R8-M3）
Structural Cat. A only 		$1.84 6
27 1R12322822AG
アッセンブリーラジエターパネルアッパー 		$692.65 1
28 699818PK
ネジ M6X20 SKT (10)
Radiator panel attach 		$64.74 8
29 1R12634011AA
ブラケット、ラジエーターパネル上部、レールカバーへ、左側
Structural Cat. A only 		$32.72 2
29 1R12634010AA
ブラケット、ラジエーターパネル上部、レールカバーへ、右側
Structural Cat. A only 		$32.72 2
29 1R12642790AAPK
スクリベット 8mm 径 CNL 3-10mm（5個入り）
Structural Cat. A only 		$6.60 8
29 697517PK
ワッシャ-M6大径黒色20個入り 		$22.80 1
29 694567
ワッシャ M6 X 18 OD 0.9 厚亜鉛メッキ 		$0.75 2
29 697781
ナット M6 FLG 		$0.11 2
29 699305
ねじ M6 X 20 ソケットヘッド・ボタン 		$0.36 4
29 703265
ネジ、M6 X 16、六角フランジヘッド 		$0.34 4
30 1R126410183
サポートASSY、ボンネットバンパー
Structural Cat. A only 		$60.46 2
31 1R12082144AA
アイソレータ、エアボックス 		$22.20 2
32 699810
M6X8 SKTボタンHDスクリュー黒 		$1.46 2
33 1R12324877AA
エッジフィニッシャー ラジエーターパネル 		$9.68 1
