Ferrari 348 TS (1993) - ドア - 開閉機構とヒンジ

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
64829800 固定ヒンジ $77.00 注文するには
写真 部品番号 説明 価格(各) ストック
62054100 ピン $66.78 注文するには
写真 部品番号 説明 価格(各) ストック
16135924 スクリュー $1.17 注文するには
写真 部品番号 説明 価格(各) ストック
127496 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
84653800 ウォッシャー $5.46 注文するには
写真 部品番号 説明 価格(各) ストック
62063500 アッパーモビルヒンジ $261.47 注文するには
写真 部品番号 説明 価格(各) ストック
62055400 ドアストップ用タイロッド $219.75 注文するには
写真 部品番号 説明 価格(各) ストック
65859300 ロッドピン $12.11 注文するには
写真 部品番号 説明 価格(各) ストック
16134321 スクリュー $15.19 注文するには
写真 部品番号 説明 価格(各) ストック
127493 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
12638124 ウォッシャー $0.05 注文するには
写真 部品番号 説明 価格(各) ストック
16135924 スクリュー $1.17 注文するには
写真 部品番号 説明 価格(各) ストック
127496 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
84653800 ウォッシャー $5.46 注文するには
写真 部品番号 説明 価格(各) ストック
62172600 ロアモービルヒンジ $64.62 注文するには
写真 部品番号 説明 価格(各) ストック
62101100 可動ヒンジ用プレート $7.28 注文するには
写真 部品番号 説明 価格(各) ストック
14115580 固定ブロック $0.16 注文するには
写真 部品番号 説明 価格(各) ストック
140576 ガスケット $15.56 注文するには
写真 部品番号 説明 価格(各) ストック
60788100 オープニングドアランプ $6.77 注文するには
写真 部品番号 説明 価格(各) ストック
15901470 スクリュー $0.21 注文するには
写真 部品番号 説明 価格(各) ストック
64314100 ドアオープニングケーブル $113.49 注文するには
写真 部品番号 説明 価格(各) ストック
62584400 左側インナードア開閉装置 $152.02 注文するには
62171600 右側インナードア開閉装置 $152.02 注文するには
写真 部品番号 説明 価格(各) ストック
60711900 ウォッシャー $0.44 注文するには
写真 部品番号 説明 価格(各) ストック
149951 ウォッシャー $0.31 注文するには
写真 部品番号 説明 価格(各) ストック
14071911 スクリュー $0.26 注文するには
写真 部品番号 説明 価格(各) ストック
62158500 左側インナーハンドルドアオープン用 $273.64 注文するには
62158400 右側インナーハンドル開扉用 $273.64 注文するには
写真 部品番号 説明 価格(各) ストック
13309277 スクリュー $0.36 注文するには
写真 部品番号 説明 価格(各) ストック
95401152 ブランクキー $28.87 注文するには
写真 部品番号 説明 価格(各) ストック
お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
62108810 ボディコンプリート 左側ドアオープンプッシュボタン付 $304.13 注文するには
62108710 ボディコンプリート 右側ドアオープンプッシュボタン付 $731.19 注文するには
写真 部品番号 説明 価格(各) ストック
70000655 左側プッシュボタン用キット $138.19 注文するには
70000654 右側プッシュボタン用キット $138.19 注文するには
写真 部品番号 説明 価格(各) ストック
62584200 ドアオープニングプッシュボタン $39.37 注文するには
写真 部品番号 説明 価格(各) ストック
62171000 プッシュボタン固定用ブラケット $22.29 注文するには
62194500 プッシュボタン固定用ブラケット $19.71 注文するには
写真 部品番号 説明 価格(各) ストック
62832300 ドアロック/リリースアクチュエータ $57.43 注文するには
写真 部品番号 説明 価格(各) ストック

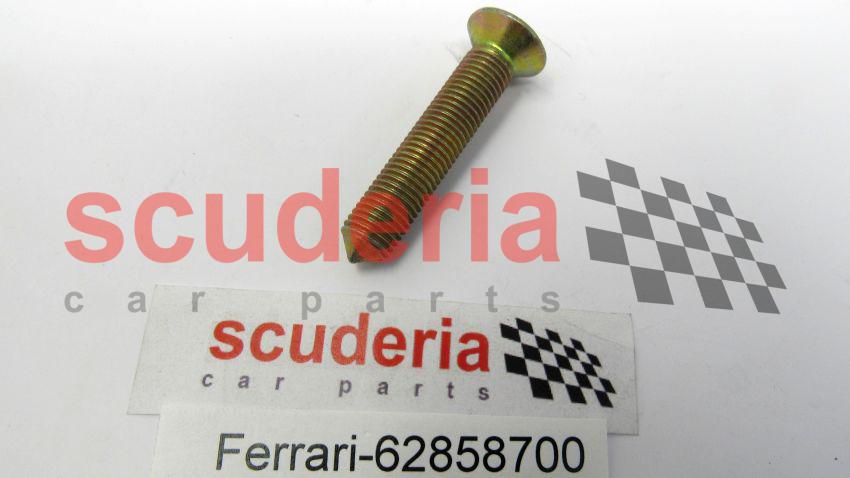

62858700 スクリュー $2.01 注文するには
写真 部品番号 説明 価格(各) ストック
63364100 ストライカー $20.84 注文するには
写真 部品番号 説明 価格(各) ストック
61130600 スプリング $0.10 注文するには
写真 部品番号 説明 価格(各) ストック
62171200 スクリュー $0.88 注文するには
写真 部品番号 説明 価格(各) ストック
12646604 ウォッシャー $0.26 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.41 注文するには
写真 部品番号 説明 価格(各) ストック
13836371 スクリュー $1.20 注文するには
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
62825300 ブッシング $33.68 注文するには
写真 部品番号 説明 価格(各) ストック
62116700 クリップ $4.73 注文するには
写真 部品番号 説明 価格(各) ストック
40063208 ケーブルリテーナークリップ $0.92 注文するには
写真 部品番号 説明 価格(各) ストック
64312600 左サイドドアロック $336.95 注文するには
64312700 右サイドドアロック $336.95 注文するには
写真 部品番号 説明 価格(各) ストック
62800900 セーフティロッド用ノブ $2.24 注文するには
写真 部品番号 説明 価格(各) ストック
62109200 セーフティ・ロック・ロッド（左側ドア用 $81.82 注文するには
62109100 セーフティ・ロック・ロッド（右側ドア用 $96.26 注文するには
写真 部品番号 説明 価格(各) ストック
63280600 ロッドクリップ $0.86 注文するには
写真 部品番号 説明 価格(各) ストック
813460 スクリュー $1.46 注文するには
写真 部品番号 説明 価格(各) ストック
63314400 ウォッシャー $0.84 注文するには
写真 部品番号 説明 価格(各) ストック
62940900 六角ボルト M6 x 15 $1.47 注文するには
写真 部品番号 説明 価格(各) ストック
63291200 ケーブルリテーナークリップ $0.76 注文するには
写真 部品番号 説明 価格(各) ストック
101525 12 V-3 W ランプ $3.52 注文するには
写真 部品番号 説明 価格(各) ストック
63285300 ウォッシャー $1.43 注文するには
写真 部品番号 説明 価格(各) ストック
248061 クリップ $2.12 注文するには
すべて見る

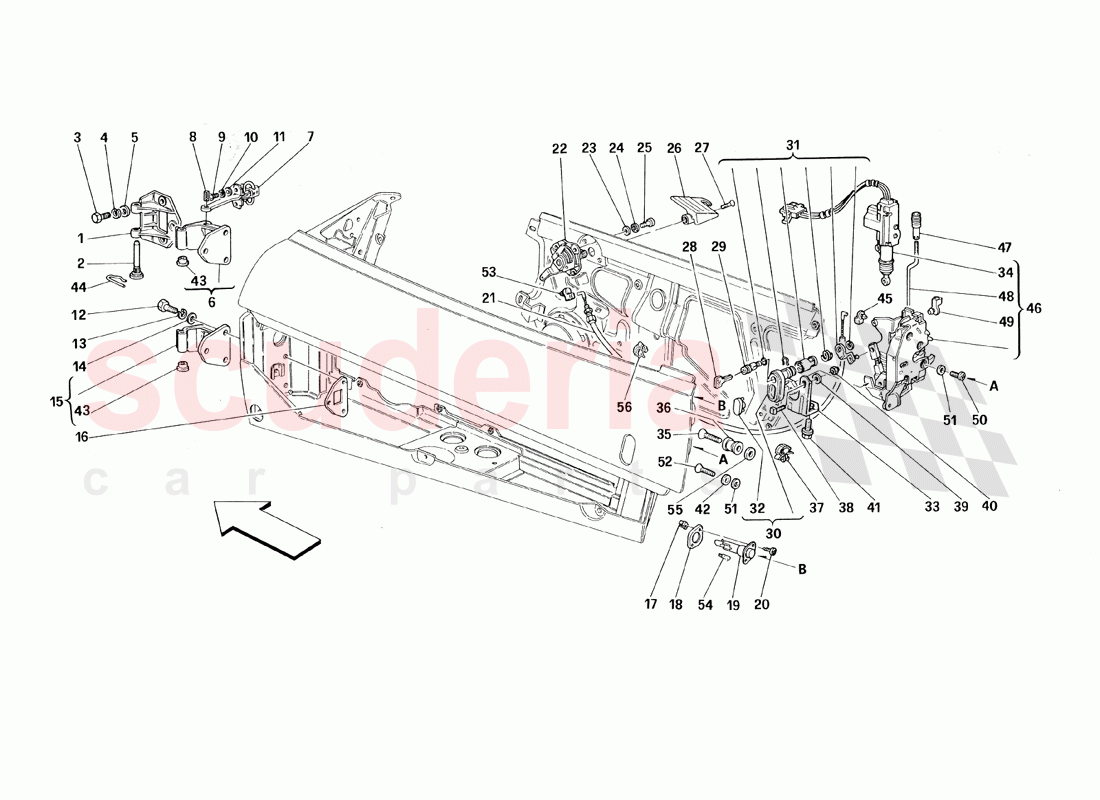

Doors - Opening Control and Hinges of Ferrari Ferrari 348 TS (1993) ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 64829800
固定ヒンジ 		$77.00 4
2 62054100
ピン 		$66.78 4
3 16135924
スクリュー 		$1.17 12
4 127496
ウォッシャー 		$0.06 (80% off) 12
5 84653800
ウォッシャー 		$5.46 12
6 62063500
アッパーモビルヒンジ 		$261.47 2
7 62055400
ドアストップ用タイロッド 		$219.75 2
8 65859300
ロッドピン 		$12.11 (29.8% off) 2
9 16134321
スクリュー 		$15.19 4
10 127493
ウォッシャー 		$0.06 (80% off) 4
11 12638124
ウォッシャー 		$0.05 (92.9% off) 4
12 16135924
スクリュー 		$1.17 12
13 127496
ウォッシャー 		$0.06 (80% off) 12
14 84653800
ウォッシャー 		$5.46 12
15 62172600
ロアモービルヒンジ 		$64.62 2
16 62101100
可動ヒンジ用プレート 		$7.28 4
17 14115580
固定ブロック 		$0.16 4
18 140576
ガスケット 		$15.56 (41.8% off) 2
19 60788100
オープニングドアランプ 		$6.77 (43.6% off) 2
20 15901470
スクリュー 		$0.21 4
21 64314100
ドアオープニングケーブル 		$113.49 (61.5% off) 2
22 62584400
左側インナードア開閉装置 		$152.02 1
22 62171600
右側インナードア開閉装置 		$152.02 1
23 60711900
ウォッシャー 		$0.44 (29% off) 6
24 149951
ウォッシャー 		$0.31 6
25 14071911
スクリュー 		$0.26 6
26 62158500
左側インナーハンドルドアオープン用 		$273.64 (28.3% off) 1
26 62158400
右側インナーハンドル開扉用 		$273.64 (50.1% off) 1
27 13309277
スクリュー 		$0.36 2
28 95401152
ブランクキー 		$28.87 1
29
Not as spare part With complete antitheft device 1 34063 and 1 38052 See Table 36 Part. 15 		- 2 Enquire
30 62108810
ボディコンプリート 左側ドアオープンプッシュボタン付 		$304.13 1
30 62108710
ボディコンプリート 右側ドアオープンプッシュボタン付 		$731.19 1
31 70000655
左側プッシュボタン用キット 		$138.19 1
31 70000654
右側プッシュボタン用キット 		$138.19 (59.4% off) 1
32 62584200
ドアオープニングプッシュボタン 		$39.37 2
33 62171000
プッシュボタン固定用ブラケット
Not for USA, CDN, AUS and SA 		$22.29 2
33 62194500
プッシュボタン固定用ブラケット
Valid for USA, CDN, AUS and SA 		$19.71 2
34 62832300
ドアロック/リリースアクチュエータ 		$57.43 (29.3% off) 1
35 62858700
スクリュー 		$2.01 (32.6% off) 2
36 63364100
ストライカー 		$20.84 (37.3% off) 2
37 61130600
スプリング 		$0.10 8
38 62171200
スクリュー 		$0.88 4
39 12646604
ウォッシャー 		$0.26 (13.3% off) 4
40 14059290
フランジ付きナット M6 		$1.41 4
41 13836371
スクリュー 		$1.20 4
42 12643724
ウォッシャー 		$0.06 (88% off) 2
43 62825300
ブッシング 		$33.68 (30.8% off) 8
44 62116700
クリップ 		$4.73 4
45 40063208
ケーブルリテーナークリップ 		$0.92 (85.8% off) 2
46 64312600
左サイドドアロック 		$336.95 1
46 64312700
右サイドドアロック 		$336.95 1
47 62800900
セーフティロッド用ノブ 		$2.24 (43.3% off) 2
48 62109200
セーフティ・ロック・ロッド（左側ドア用 		$81.82 1
48 62109100
セーフティ・ロック・ロッド（右側ドア用 		$96.26 1
49 63280600
ロッドクリップ 		$0.86 (60.4% off) 2
50 813460
スクリュー 		$1.46 6
51 63314400
ウォッシャー 		$0.84 8
52 62940900
六角ボルト M6 x 15 		$1.47 (16% off) 2
53 63291200
ケーブルリテーナークリップ 		$0.76 2
54 101525
12 V-3 W ランプ 		$3.52 (10.9% off) 2
55 63285300
ウォッシャー 		$1.43 2
56 248061
クリップ 		$2.12 4
