エバポレーターユニットと乗客コンパートメントのエアレーション

Ferrari 348 TS (1993)

自分の役割を見つける

Ferrari 348 TS (1993) - エバポレーターユニットと乗客コンパートメントのエアレーション

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
63000500 コンプリート・エバポレーター・セット $4,058.62 注文するには
65353400 コンプリート・エバポレーター・セット $5,722.86 注文するには
写真 部品番号 説明 価格(各) ストック
63307200 パワーユニット $252.60 注文するには
写真 部品番号 説明 価格(各) ストック
154276 膨張バルブ $253.77 注文するには
写真 部品番号 説明 価格(各) ストック
70000900 ウォーターポンプキット一式 $393.63 注文するには
写真 部品番号 説明 価格(各) ストック
63306400 ブラケット付きコック $953.35 注文するには
写真 部品番号 説明 価格(各) ストック
63306900 エアインテークセンサー $60.23 注文するには
写真 部品番号 説明 価格(各) ストック
63306700 リッドアクチュエーター $289.97 在庫あり
写真 部品番号 説明 価格(各) ストック
62341000 エバポレーター温度センサー $160.60 注文するには
写真 部品番号 説明 価格(各) ストック
63306600 センサー保持クリップ $1.01 注文するには
写真 部品番号 説明 価格(各) ストック
138335 エアコンケーブルASSY $630.18 注文するには
写真 部品番号 説明 価格(各) ストック
63306800 マイクロリレー $25.35 注文するには
写真 部品番号 説明 価格(各) ストック
63307100 タイミングアクチュエータ $71.69 注文するには
写真 部品番号 説明 価格(各) ストック
63307000 トリートメント・エア・センサー $76.02 注文するには
写真 部品番号 説明 価格(各) ストック
64320000 センターベンチレーションディフューザー $489.18 在庫あり
写真 部品番号 説明 価格(各) ストック
62189500 エアーディフューザー $543.54 注文するには
62186000 エアーディフューザー $215.41 注文するには
写真 部品番号 説明 価格(各) ストック
62188100 ガスケット $6.28 注文するには
写真 部品番号 説明 価格(各) ストック

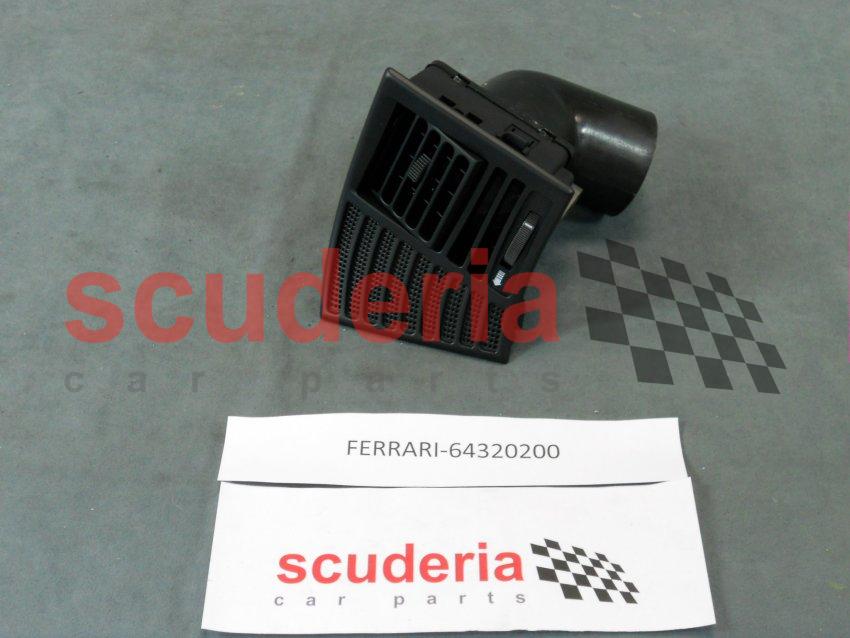

64320200 L.Hエアアウトレット $326.12 注文するには
62620700 右側ラテラルエアアウトレット $374.05 注文するには
写真 部品番号 説明 価格(各) ストック
62188200 右サイドパイプ/ディフューザーガスケット $2.69 注文するには
写真 部品番号 説明 価格(各) ストック
62188300 左側パイプ / ディフューザーガスケット $2.75 注文するには
写真 部品番号 説明 価格(各) ストック
13577724 ウォッシャー $2.27 注文するには
写真 部品番号 説明 価格(各) ストック
127494 ウォッシャー $0.09 在庫あり
写真 部品番号 説明 価格(各) ストック
10977524 スクリュー $0.16 注文するには
10902224 スクリュー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
62186100 右側エアデリバリーチューブ $86.48 注文するには
62189600 右側エアデリバリーチューブ $20.42 注文するには
写真 部品番号 説明 価格(各) ストック
62679200 右サイドチューブ/エアディフューザーガスケット $2.09 注文するには
写真 部品番号 説明 価格(各) ストック
62679000 左サイドチューブ/エアディフューザーガスケット $2.01 注文するには
写真 部品番号 説明 価格(各) ストック
62186200 左側エアデリバリーチューブ $17.62 注文するには
62189700 左側エアデリバリーチューブ $20.42 注文するには
写真 部品番号 説明 価格(各) ストック
14201980 ブロック $0.15 在庫あり
写真 部品番号 説明 価格(各) ストック
12638124 ウォッシャー $0.05 在庫あり
写真 部品番号 説明 価格(各) ストック
15688170 スクリュー $0.35 注文するには
写真 部品番号 説明 価格(各) ストック
62659200 床下配管 $640.57 注文するには
写真 部品番号 説明 価格(各) ストック
62659500 床下リターンパイプ $640.57 注文するには
写真 部品番号 説明 価格(各) ストック
262111 ジュビリークランプ $1.78 在庫あり
写真 部品番号 説明 価格(各) ストック
10398780 ケーブルグロメット $4.01 注文するには
写真 部品番号 説明 価格(各) ストック
60679700 ケーブルグロメット $6.63 注文するには
写真 部品番号 説明 価格(各) ストック
62656000 ベローズ $5.73 注文するには
写真 部品番号 説明 価格(各) ストック
62658800 クリップ $2.20 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 ナット $1.54 在庫あり
写真 部品番号 説明 価格(各) ストック
62659400 ゴム管～コック $23.13 注文するには
62851000 リターンラバーパイプ $32.80 注文するには
写真 部品番号 説明 価格(各) ストック
62659100 スリーブ $16.25 注文するには
写真 部品番号 説明 価格(各) ストック
63306300 ポンプからエバポレーターへの配管 $43.34 注文するには
写真 部品番号 説明 価格(各) ストック
63311700 エバポレーターからコックへのパイプ $100.26 注文するには
写真 部品番号 説明 価格(各) ストック
64536900 デリバリーゴムパイプ $43.96 注文するには
64536500 デリバリーゴムパイプ $52.82 注文するには
写真 部品番号 説明 価格(各) ストック
62928000 アッパーガスケット $82.12 注文するには
写真 部品番号 説明 価格(各) ストック
62928100 タンブールプロファイルガスケット $6.68 注文するには
写真 部品番号 説明 価格(各) ストック
62928200 タンブールシートガスケット $19.91 注文するには
すべて見る

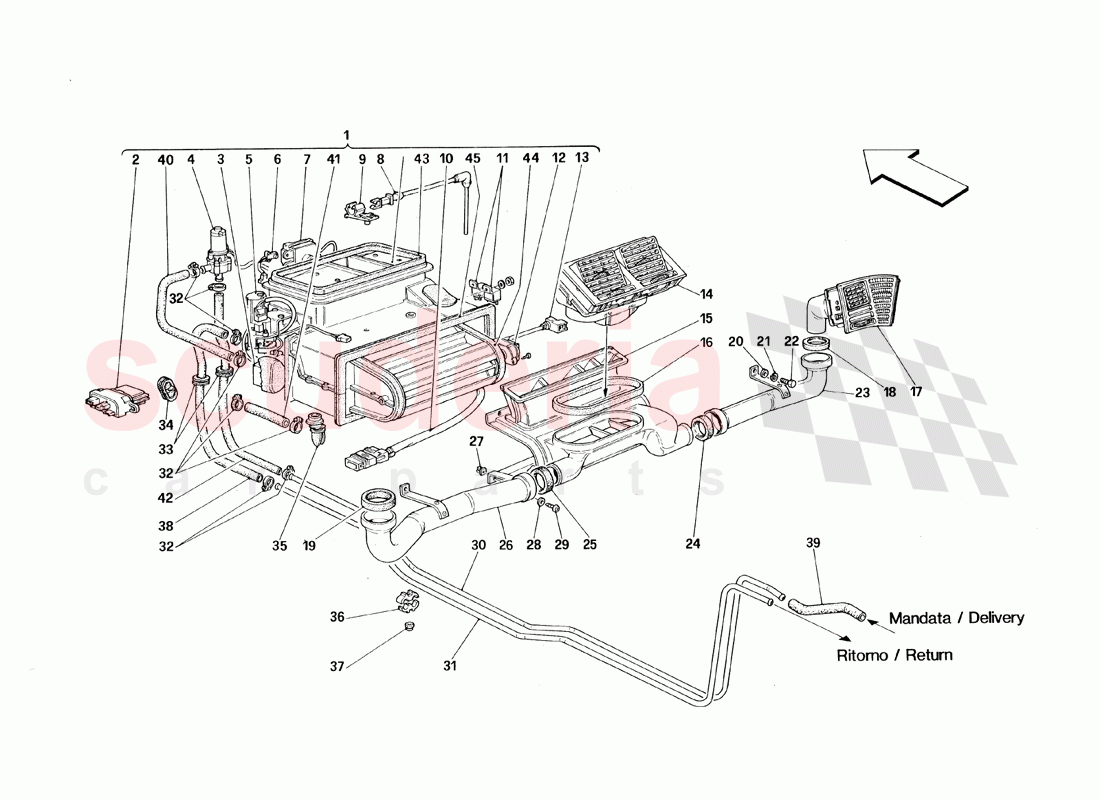

Evaporator Unit and Passengers Compartment Aerating of Ferrari Ferrari 348 TS (1993) ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 63000500
コンプリート・エバポレーター・セット
Valid for GD 		$4,058.62 1
1 65353400
コンプリート・エバポレーター・セット
Not for GD 		$5,722.86 1
2 63307200
パワーユニット 		$252.60 (33.3% off) 1
3 154276
膨張バルブ 		$253.77 (47.2% off) 1
4 70000900
ウォーターポンプキット一式 		$393.63 (52.7% off) 1
5 63306400
ブラケット付きコック 		$953.35 (35.9% off) 1
6 63306900
エアインテークセンサー 		$60.23 1
7 63306700
リッドアクチュエーター
IN STOCK 		$289.97 1
8 62341000
エバポレーター温度センサー 		$160.60 (32.1% off) 1
9 63306600
センサー保持クリップ 		$1.01 1
10 138335
エアコンケーブルASSY 		$630.18 1
11 63306800
マイクロリレー 		$25.35 (20.8% off) 2
12 63307100
タイミングアクチュエータ 		$71.69 (27.2% off) 1
13 63307000
トリートメント・エア・センサー 		$76.02 1
14 64320000
センターベンチレーションディフューザー
IN STOCK 		$489.18 (18.2% off) 1
15 62189500
エアーディフューザー
Valid for GD 		$543.54 1
15 62186000
エアーディフューザー
Not for GD 		$215.41 1
16 62188100
ガスケット 		$6.28 1
17 64320200
L.Hエアアウトレット 		$326.12 (5.9% off) 1
17 62620700
右側ラテラルエアアウトレット 		$374.05 (47.9% off) 1
18 62188200
右サイドパイプ/ディフューザーガスケット 		$2.69 1
19 62188300
左側パイプ / ディフューザーガスケット 		$2.75 1
20 13577724
ウォッシャー 		$2.27 2
21 127494
ウォッシャー
IN STOCK 		$0.09 (86.8% off) 2
22 10977524
スクリュー
Not for GD 		$0.16 2
22 10902224
スクリュー
Valid for GD
IN STOCK 		$0.07 (84.4% off) 2
23 62186100
右側エアデリバリーチューブ
Not for GD 		$86.48 1
23 62189600
右側エアデリバリーチューブ
Valid for GD 		$20.42 1
24 62679200
右サイドチューブ/エアディフューザーガスケット 		$2.09 1
25 62679000
左サイドチューブ/エアディフューザーガスケット 		$2.01 1
26 62186200
左側エアデリバリーチューブ
Not for GD 		$17.62 1
26 62189700
左側エアデリバリーチューブ
Valid for GD 		$20.42 1
27 14201980
ブロック
IN STOCK 		$0.15 (70% off) 6
28 12638124
ウォッシャー
IN STOCK 		$0.05 (92.9% off) 6
29 15688170
スクリュー 		$0.35 6
30 62659200
床下配管 		$640.57 1
31 62659500
床下リターンパイプ 		$640.57 1
32 262111
ジュビリークランプ
IN STOCK 		$1.78 8
33 10398780
ケーブルグロメット
Not for GD 		$4.01 2
34 60679700
ケーブルグロメット
Valid for GD 		$6.63 2
35 62656000
ベローズ 		$5.73 1
36 62658800
クリップ 		$2.20 (64.8% off) 10
37 14059290
ナット
IN STOCK 		$1.54 5
38 62659400
ゴム管～コック
Not for GO 		$23.13 1
38 62851000
リターンラバーパイプ
Valid for GD 		$32.80 1
39 62659100
スリーブ 		$16.25 (91.1% off) 1
40 63306300
ポンプからエバポレーターへの配管 		$43.34 1
41 63311700
エバポレーターからコックへのパイプ 		$100.26 (13.5% off) 1
42 64536900
デリバリーゴムパイプ
Valid for GD 		$43.96 1
42 64536500
デリバリーゴムパイプ
Not for GD 		$52.82 1
43 62928000
アッパーガスケット 		$82.12 1
44 62928100
タンブールプロファイルガスケット 		$6.68 2
45 62928200
タンブールシートガスケット 		$19.91 1
