L.H. CYLINDER HEAD of Ferrari Ferrari 360 Challenge Stradale

すべて見る

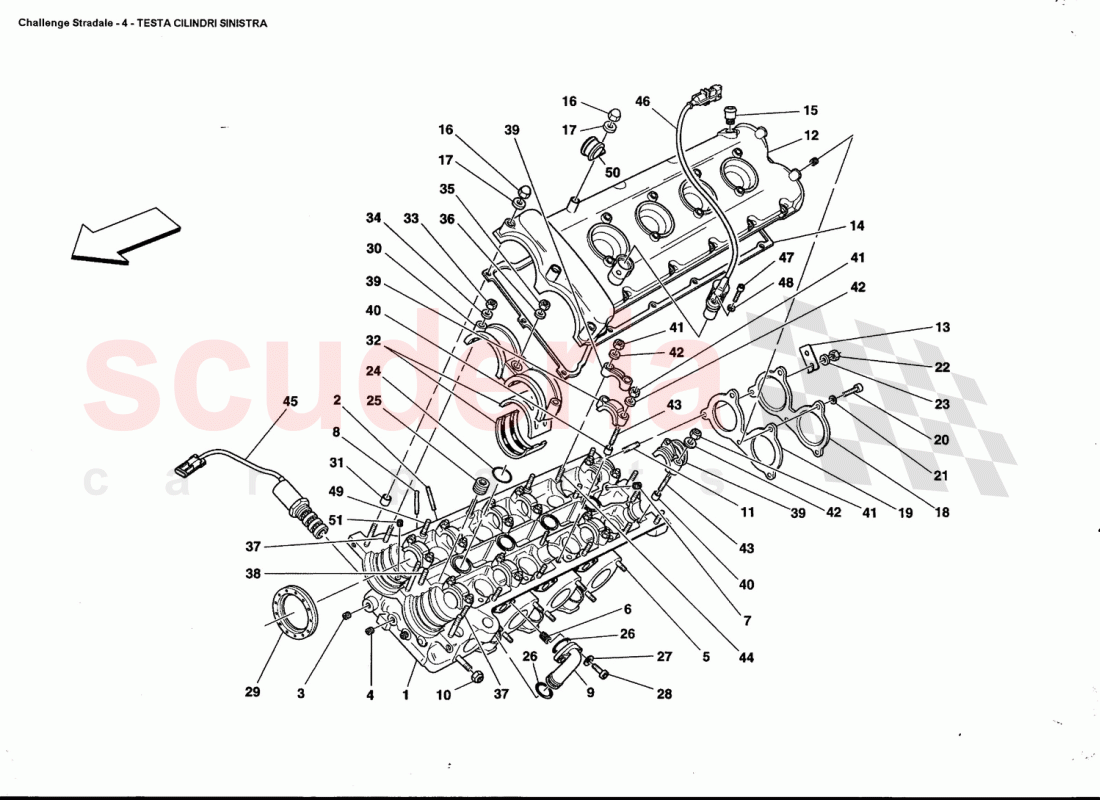

Ferrari 360 Challenge Stradale - 左側シリンダーヘッド

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	13541224	スタッドボルト	お問い合わせ	注文するには
	13541224	スタッドボルト	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	14326101	ネジプラグ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	282755	ネジプラグ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	13543324	ギアボックス用スタッド	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	13525170	ネジ切りインサート	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	141563	ネジプラグ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11500224	スタッドボルト	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	138392	排気用真鍮ロックナット M8 x 1.25	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	13541024	スタッドボルト	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	178316	ブラケット	お問い合わせ	注文するには
	178316	ブラケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	173541	LHカムカバーガスケット	お問い合わせ	注文するには
	173541	LHカムカバーガスケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	173985	ユニオン	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	100044	セルフロックナット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	WAVY WASHER D.6.4 X 12 X 1.2	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	177019	エンドプレートカバー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	177055	カバーガスケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	231619	ソケットネジ M6×22 ワッシャ付	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	WAVY WASHER D.6.4 X 12 X 1.2	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	WAVY WASHER D.6.4 X 12 X 1.2	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	167135	Oリング D.26,7×1,78	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	127635	ネジプラグ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	147278	Oリング	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	12604178	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	212538	スクリュー	お問い合わせ	注文するには
	212538	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	780253	カムシャフトオイルシール	お問い合わせ	注文するには
	780253	カムシャフトオイルシール	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	102725	センタリングダボ	お問い合わせ	注文するには
	102725	センタリングダボ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	182694	ハーフベアリング	お問い合わせ	注文するには
	182694	ハーフベアリング	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	WAVY WASHER D.6.4 X 12 X 1.2	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	14040711	ナット M8 フランジ付	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11193874	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	13541724	スタッドボルト	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	13543424	スタッドボルト	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	102725	センタリングダボ	お問い合わせ	注文するには
	102725	センタリングダボ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	お問い合わせ	注文するには
	14059290	フランジ付きナット M6	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	WAVY WASHER D.6.4 X 12 X 1.2	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	13541324	スタッドボルト	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	13541324	スタッドボルト	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	195086	バリエーターコントロールソレノイドバルブ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	219349	タイミングセンサー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	248334	SCREW M6 X 14MM	お問い合わせ	注文するには
	248334	SCREW M6 X 14MM	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	WAVY WASHER D.6.4 X 12 X 1.2	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	13541824	スタッド	お問い合わせ	注文するには
	13542024	スタッドボルト	お問い合わせ	注文するには
	13541624	スタッドボルト	お問い合わせ	注文するには

...and 4 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	320600	クリップ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	198823	ネジプラグ	お問い合わせ	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 (0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	206491	左サイドシリンダーヘッド完成品	206491 左サイドシリンダーヘッド完成品 Valid from engine Nr. 78049	-	1	Enquire
-	206491	左サイドシリンダーヘッド完成品	206491 左サイドシリンダーヘッド完成品 Valid till engine Nr. 78048	-	1	Enquire
2	13541224	スタッドボルト	13541224 スタッドボルト / / /	-	8	Enquire
2	13541224	スタッドボルト	13541224 スタッドボルト	-	8	Enquire
3	14326101	ネジプラグ	14326101 ネジプラグ	-	9	Enquire
4	282755	ネジプラグ	282755 ネジプラグ	-	3	Enquire
5	13543324	ギアボックス用スタッド	13543324 ギアボックス用スタッド	-	8	Enquire
6	13525170	ネジ切りインサート	13525170 ネジ切りインサート	-	6	Enquire
7	141563	ネジプラグ	141563 ネジプラグ	-	2	Enquire
8	11500224	スタッドボルト	11500224 スタッドボルト OIL EXHAUST DUCTING	-	8	Enquire
10	138392	排気用真鍮ロックナット M8 x 1.25	138392 排気用真鍮ロックナット M8 x 1.25	-	8	Enquire
11	13541024	スタッドボルト	13541024 スタッドボルト	-	3	Enquire
13	178316	ブラケット	178316 ブラケット	-	1	Enquire
13	178316	ブラケット	178316 ブラケット / /	-	1	Enquire
14	173541	LHカムカバーガスケット	173541 LHカムカバーガスケット / /	-	1	Enquire
14	173541	LHカムカバーガスケット	173541 LHカムカバーガスケット	-	1	Enquire
15	173985	ユニオン	173985 ユニオン	-	1	Enquire
16	100044	セルフロックナット	100044 セルフロックナット	-	13	Enquire
17	11197774	WAVY WASHER D.6.4 X 12 X 1.2	11197774 WAVY WASHER D.6.4 X 12 X 1.2	-	13	Enquire
18	177019	エンドプレートカバー	177019 エンドプレートカバー	-	1	Enquire
19	177055	カバーガスケット	177055 カバーガスケット	-	1	Enquire
20	231619	ソケットネジ M6×22 ワッシャ付	231619 ソケットネジ M6×22 ワッシャ付	-	2	Enquire
21	11197774	WAVY WASHER D.6.4 X 12 X 1.2	11197774 WAVY WASHER D.6.4 X 12 X 1.2	-	2	Enquire
22	14059290	フランジ付きナット M6	14059290 フランジ付きナット M6	-	3	Enquire
23	11197774	WAVY WASHER D.6.4 X 12 X 1.2	11197774 WAVY WASHER D.6.4 X 12 X 1.2	-	3	Enquire
24	167135	Oリング D.26,7×1,78	167135 Oリング D.26,7×1,78	-	4	Enquire
25	127635	ネジプラグ	127635 ネジプラグ	-	5	Enquire
26	147278	Oリング	147278 Oリング	-	6	Enquire
27	12604178	ウォッシャー	12604178 ウォッシャー	-	6	Enquire
28	212538	スクリュー	212538 スクリュー	-	6	Enquire
28	212538	スクリュー	212538 スクリュー	-	6	Enquire
29	780253	カムシャフトオイルシール	780253 カムシャフトオイルシール	-	2	Enquire
29	780253	カムシャフトオイルシール	780253 カムシャフトオイルシール	-	2	Enquire
31	102725	センタリングダボ	102725 センタリングダボ	-	2	Enquire
31	102725	センタリングダボ	102725 センタリングダボ / /	-	2	Enquire
32	182694	ハーフベアリング	182694 ハーフベアリング / /	-	4	Enquire
32	182694	ハーフベアリング	182694 ハーフベアリング	-	4	Enquire
33	14059290	フランジ付きナット M6	14059290 フランジ付きナット M6	-	2	Enquire
34	11197774	WAVY WASHER D.6.4 X 12 X 1.2	11197774 WAVY WASHER D.6.4 X 12 X 1.2	-	2	Enquire
35	14040711	ナット M8 フランジ付	14040711 ナット M8 フランジ付	-	1	Enquire
36	11193874	ウォッシャー	11193874 ウォッシャー	-	1	Enquire
37	13541724	スタッドボルト	13541724 スタッドボルト	-	2	Enquire
38	13543424	スタッドボルト	13543424 スタッドボルト	-	1	Enquire
40	102725	センタリングダボ	102725 センタリングダボ	-	22	Enquire
40	102725	センタリングダボ	102725 センタリングダボ / /	-	22	Enquire
41	14059290	フランジ付きナット M6	14059290 フランジ付きナット M6 / /	-	22	Enquire
41	14059290	フランジ付きナット M6	14059290 フランジ付きナット M6	-	22	Enquire
42	11197774	WAVY WASHER D.6.4 X 12 X 1.2	11197774 WAVY WASHER D.6.4 X 12 X 1.2	-	22	Enquire
43	13541324	スタッドボルト	13541324 スタッドボルト	-	14	Enquire
44	13541324	スタッドボルト	13541324 スタッドボルト INTERMEDIATE CAP	-	8	Enquire
45	195086	バリエーターコントロールソレノイドバルブ	195086 バリエーターコントロールソレノイドバルブ VALVE / Valid till stock exhaustion	-	1	Enquire
46	219349	タイミングセンサー	219349 タイミングセンサー	-	1	Enquire
47	248334	SCREW M6 X 14MM	248334 SCREW M6 X 14MM	-	1	Enquire
47	248334	SCREW M6 X 14MM	248334 SCREW M6 X 14MM	-	1	Enquire
48	11197774	WAVY WASHER D.6.4 X 12 X 1.2	11197774 WAVY WASHER D.6.4 X 12 X 1.2	-	1	Enquire
49	13541824	スタッド	13541824 スタッド	-	1	Enquire
49	13542024	スタッドボルト	13542024 スタッドボルト	-	1	Enquire
49	13541624	スタッドボルト	13541624 スタッドボルト	-	1	Enquire
49	11500624	スタッドボルト	11500624 スタッドボルト	-	1	Enquire
49	13541124	スタッドボルト	13541124 スタッドボルト	-	5	Enquire
49	13541324	スタッドボルト	13541324 スタッドボルト	-	2	Enquire
49	13541724	スタッドボルト	13541724 スタッドボルト	-	2	Enquire
50	320600	クリップ	320600 クリップ	-	1	Enquire
51	198823	ネジプラグ	198823 ネジプラグ Valid from engine Nr. 78049	-	2	Enquire
