F1クラッチ油圧コントロール

Ferrari 360 Challenge Stradale

自分の役割を見つける

Ferrari 360 Challenge Stradale - F1クラッチ油圧コントロール

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
181160 油圧アクチュエーター一式 $13,404.22 注文するには
写真 部品番号 説明 価格(各) ストック
11501024 スタッドボルト $1.10 注文するには
写真 部品番号 説明 価格(各) ストック
11500724 スタッドボルト $1.29 注文するには
写真 部品番号 説明 価格(各) ストック
103038 ダボ $1.29 在庫あり
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.44 在庫あり
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
179340 パイプ（EV1） ASSまで有効NR.69346 スペアパーツとしてではなく、232407-と交換。 $1,265.78 注文するには
写真 部品番号 説明 価格(各) ストック
179342 パイプ(EV2)有効期間: NR.NR.69346 スペアパーツとしてではなく、 232408-と交換 $1,444.29 注文するには
写真 部品番号 説明 価格(各) ストック
179343 パイプ (EV3)は ASS.NR.69346はスペアパーツとし てではなく、232409-に置き換わる。 $1,249.55 注文するには
写真 部品番号 説明 価格(各) ストック
179344 パイプ (EV4)は ASS.NR.69346はスペアパーツとし てではなく、232410に置き換わる。 $1,509.20 注文するには
写真 部品番号 説明 価格(各) ストック
179345 パイプ(EV5)はASS.NR.69346--スペアパーツではありません-- 232411で置き換え $1,217.09 注文するには
写真 部品番号 説明 価格(各) ストック
179348 ポンプからブロックへのパイプ $746.48 注文するには
写真 部品番号 説明 価格(各) ストック
171454 パイプユニオン $50.11 注文するには
写真 部品番号 説明 価格(各) ストック
10261060 ガスケット銅 12 - 16 x 1.5 $0.18 在庫あり
写真 部品番号 説明 価格(各) ストック
179346 保護シース $494.63 注文するには
写真 部品番号 説明 価格(各) ストック
171454 パイプユニオン $50.11 注文するには
写真 部品番号 説明 価格(各) ストック
10261060 ガスケット銅 12 - 16 x 1.5 $0.18 在庫あり
写真 部品番号 説明 価格(各) ストック
175667 ブロック $40.55 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.44 在庫あり
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
171755 ウォッシャー $0.43 注文するには
写真 部品番号 説明 価格(各) ストック
70001184 メスコネクターはスペアパーツではありません。 $535.51 注文するには
写真 部品番号 説明 価格(各) ストック
10261060 ガスケット銅 12 - 16 x 1.5 $0.18 在庫あり
写真 部品番号 説明 価格(各) ストック
171630 F1に有効なユニオン $65.40 注文するには
写真 部品番号 説明 価格(各) ストック
152954 ブリードニップル ネジ $6.47 在庫あり
写真 部品番号 説明 価格(各) ストック
152955 保護キャップ $5.77 注文するには
写真 部品番号 説明 価格(各) ストック
242682 アッパーアクチュエーターマウントブラケット $19.11 注文するには
写真 部品番号 説明 価格(各) ストック
13516424 スタッドボルト $30.39 注文するには
写真 部品番号 説明 価格(各) ストック
174260 ロアアクチュエーターサポートブラケット $10.84 注文するには
248092 ブラケットキット $1,074.70 注文するには
写真 部品番号 説明 価格(各) ストック
14040711 ナット $0.43 在庫あり
写真 部品番号 説明 価格(各) ストック
127496 ウォッシャー $0.07 注文するには
写真 部品番号 説明 価格(各) ストック
16043124 スクリュー $0.16 在庫あり
写真 部品番号 説明 価格(各) ストック
127496 ウォッシャー $0.07 注文するには
写真 部品番号 説明 価格(各) ストック
84653800 ウォッシャー $5.59 在庫あり
写真 部品番号 説明 価格(各) ストック
180807 パイプサポートブラケット $13.24 注文するには
写真 部品番号 説明 価格(各) ストック
181614 シールドサポートブラケット $7.13 注文するには
写真 部品番号 説明 価格(各) ストック
177384 アクチュエーター保護シールド $389.46 注文するには
写真 部品番号 説明 価格(各) ストック
15896470 ナット $0.05 注文するには
写真 部品番号 説明 価格(各) ストック
12637824 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
180782 パイプサポートブラケット $3.36 注文するには
写真 部品番号 説明 価格(各) ストック
186685 ブロックマウンティングブラケット $4.08 注文するには
写真 部品番号 説明 価格(各) ストック
124034 シース付きブラケット $2.52 注文するには
写真 部品番号 説明 価格(各) ストック
13540724 スタッドボルト $0.48 注文するには
写真 部品番号 説明 価格(各) ストック
181325 ギアボックス選択センサー $1,574.11 在庫あり
写真 部品番号 説明 価格(各) ストック
181325 ギアボックス選択センサー $1,574.11 在庫あり
写真 部品番号 説明 価格(各) ストック
81591700 スクリュー $2.26 注文するには
写真 部品番号 説明 価格(各) ストック
10519424 ウォッシャー $0.02 在庫あり
写真 部品番号 説明 価格(各) ストック
180744 センサー保護シールド $357.00 注文するには
写真 部品番号 説明 価格(各) ストック
15896470 ナット $0.05 注文するには
写真 部品番号 説明 価格(各) ストック
12637824 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
180745 シールド取付ブラケット $55.16 注文するには
写真 部品番号 説明 価格(各) ストック
164565 固定クリップ $0.23 注文するには
写真 部品番号 説明 価格(各) ストック
14040711 ナット $0.43 在庫あり
写真 部品番号 説明 価格(各) ストック
12638524 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.44 在庫あり
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
181344 ブラケット $2.77 注文するには
写真 部品番号 説明 価格(各) ストック
319201 フューエルフィラーパイプアッセンブリー $730.25 在庫あり
写真 部品番号 説明 価格(各) ストック
14496324 ウォッシャー $3.10 注文するには
写真 部品番号 説明 価格(各) ストック
65891200 ケージ付ナット $1.92 注文するには
写真 部品番号 説明 価格(各) ストック
12638524 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
14040711 ナット $0.43 在庫あり
写真 部品番号 説明 価格(各) ストック
11500624 スタッドボルト $0.56 注文するには
写真 部品番号 説明 価格(各) ストック
10903224 スクリュー $0.28 注文するには
写真 部品番号 説明 価格(各) ストック
149707 スペーサー $1.11 在庫あり
写真 部品番号 説明 価格(各) ストック
177576 ケーブルグロメット $2.23 在庫あり
写真 部品番号 説明 価格(各) ストック
192911 ポテンショメーターサポート $17.83 注文するには
写真 部品番号 説明 価格(各) ストック
248088 再循環パイプキット $275.86 注文するには
すべて見る

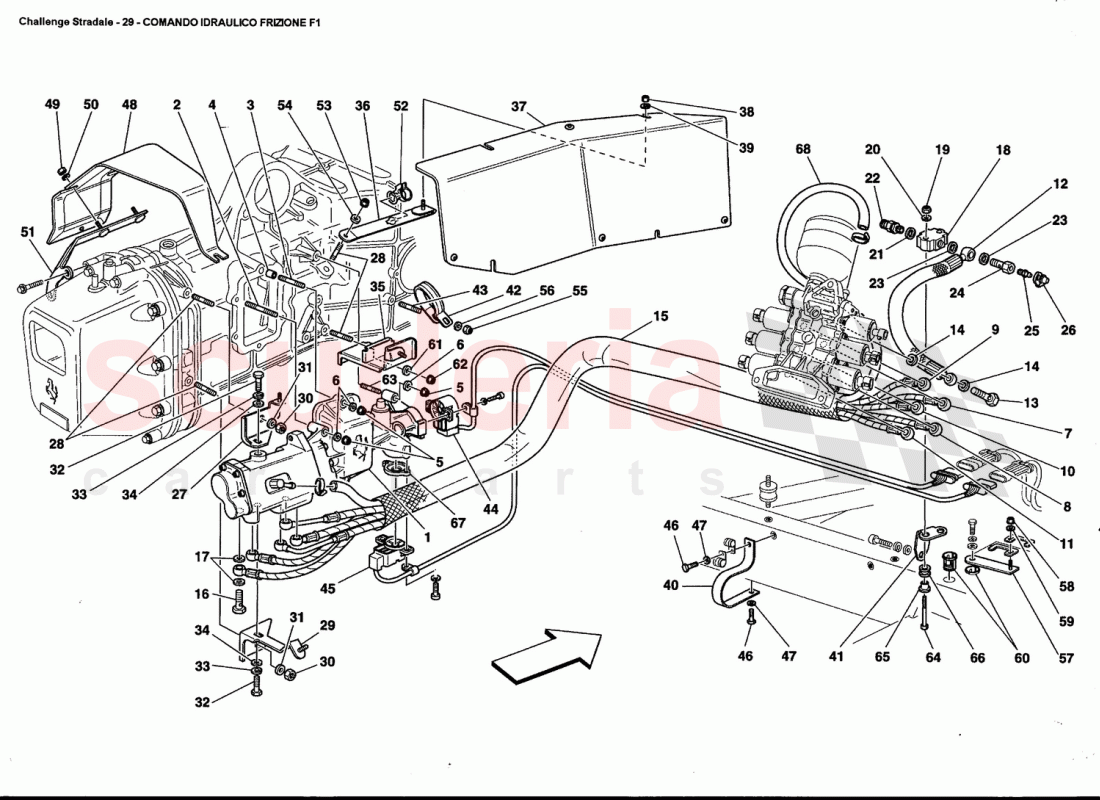

F1 CLUTCH HYDRAULIC CONTROL of Ferrari Ferrari 360 Challenge Stradale ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
- 181161
F1ギアボックス システムコンポーネンツキット
部品キット 		$19,927.22 1
1 181160
油圧アクチュエーター一式 		$13,404.22 1
2 11501024
スタッドボルト 		$1.10 (80.6% off) 4
3 11500724
スタッドボルト 		$1.29 2
4 103038
ダボ
在庫あり 		$1.29 2
5 14059290
フランジ付きナット M6
在庫あり 		$1.44 8
6 11197774
ウォッシャー
在庫あり 		$0.07 (76.7% off) 8
7 179340
パイプ（EV1） ASSまで有効NR.69346 スペアパーツとしてではなく、232407-と交換。 		$1,265.78 1
8 179342
パイプ(EV2)有効期間: NR.NR.69346 スペアパーツとしてではなく、 232408-と交換 		$1,444.29 (28% off) 1
9 179343
パイプ (EV3)は ASS.NR.69346はスペアパーツとし てではなく、232409-に置き換わる。 		$1,249.55 1
10 179344
パイプ (EV4)は ASS.NR.69346はスペアパーツとし てではなく、232410に置き換わる。 		$1,509.20 1
11 179345
パイプ(EV5)はASS.NR.69346--スペアパーツではありません-- 232411で置き換え 		$1,217.09 1
12 179348
ポンプからブロックへのパイプ 		$746.48 1
13 171454
パイプユニオン 		$50.11 6
14 10261060
ガスケット銅 12 - 16 x 1.5
在庫あり 		$0.18 (63.3% off) 12
15 179346
保護シース 		$494.63 1
16 171454
パイプユニオン 		$50.11 5
17 10261060
ガスケット銅 12 - 16 x 1.5
在庫あり 		$0.18 (63.3% off) 10
18 175667
ブロック 		$40.55 1
19 14059290
フランジ付きナット M6
在庫あり 		$1.44 2
20 11197774
ウォッシャー
在庫あり 		$0.07 (76.7% off) 2
21 171755
ウォッシャー 		$0.43 1
22 70001184
メスコネクターはスペアパーツではありません。 		$535.51 1
23 10261060
ガスケット銅 12 - 16 x 1.5
在庫あり 		$0.18 (63.3% off) 2
24 171630
F1に有効なユニオン 		$65.40 1
25 152954
ブリードニップル ネジ
在庫あり 		$6.47 1
26 152955
保護キャップ 		$5.77 (23.1% off) 1
27 242682
アッパーアクチュエーターマウントブラケット
ブラケット 		$19.11 1
28 13516424
スタッドボルト 		$30.39 2
29 174260
ロアアクチュエーターサポートブラケット
ブラケット 		$10.84 1
29 248092
ブラケットキット
ブラケット 		$1,074.70 1
30 14040711
ナット
在庫あり 		$0.43 2
31 127496
ウォッシャー 		$0.07 (76.7% off) 2
32 16043124
スクリュー
在庫あり 		$0.16 2
33 127496
ウォッシャー 		$0.07 (76.7% off) 2
34 84653800
ウォッシャー
在庫あり 		$5.59 2
35 180807
パイプサポートブラケット 		$13.24 1
36 181614
シールドサポートブラケット 		$7.13 1
37 177384
アクチュエーター保護シールド
保護 		$389.46 1
38 15896470
ナット 		$0.05 (95.7% off) 4
39 12637824
ウォッシャー
在庫あり 		$0.07 (86% off) 4
40 180782
パイプサポートブラケット 		$3.36 2
41 186685
ブロックマウンティングブラケット 		$4.08 1
42 124034
シース付きブラケット 		$2.52 1
43 13540724
スタッドボルト 		$0.48 1
44 181325
ギアボックス選択センサー
在庫あり 		$1,574.11 1
45 181325
ギアボックス選択センサー
在庫あり 		$1,574.11 1
46 81591700
スクリュー 		$2.26 4
47 10519424
ウォッシャー
在庫あり 		$0.02 (92% off) 4
48 180744
センサー保護シールド 		$357.00 1
49 15896470
ナット 		$0.05 (95.7% off) 2
50 12637824
ウォッシャー
在庫あり 		$0.07 (86% off) 2
51 180745
シールド取付ブラケット 		$55.16 1
52 164565
固定クリップ 		$0.23 (58.2% off) 1
53 14040711
ナット
在庫あり 		$0.43 1
54 12638524
ウォッシャー
在庫あり 		$0.07 (72% off) 2
55 14059290
フランジ付きナット M6
在庫あり 		$1.44 1
56 12643724
ウォッシャー
在庫あり 		$0.07 (86% off) 1
57 181344
ブラケット 		$2.77 1
58 319201
フューエルフィラーパイプアッセンブリー
在庫あり 		$730.25 1
59 14496324
ウォッシャー 		$3.10 1
60 65891200
ケージ付ナット 		$1.92 4
61 12638524
ウォッシャー
在庫あり 		$0.07 (72% off) 2
62 14040711
ナット
在庫あり 		$0.43 2
63 11500624
スタッドボルト 		$0.56 (44% off) 2
64 10903224
スクリュー 		$0.28 (30% off) 2
65 149707
スペーサー
在庫あり 		$1.11 (36.6% off) 2
66 177576
ケーブルグロメット
在庫あり 		$2.23 2
67 192911
ポテンショメーターサポート 		$17.83 1
68 248088
再循環パイプキット 		$275.86 1
