Name: HYDRAULIC STEERING BOX AND SERPENTINE
Rating: 4.4 (1 reviews)

HYDRAULIC STEERING BOX AND SERPENTINE of Ferrari Ferrari 360 Challenge Stradale

すべて見る

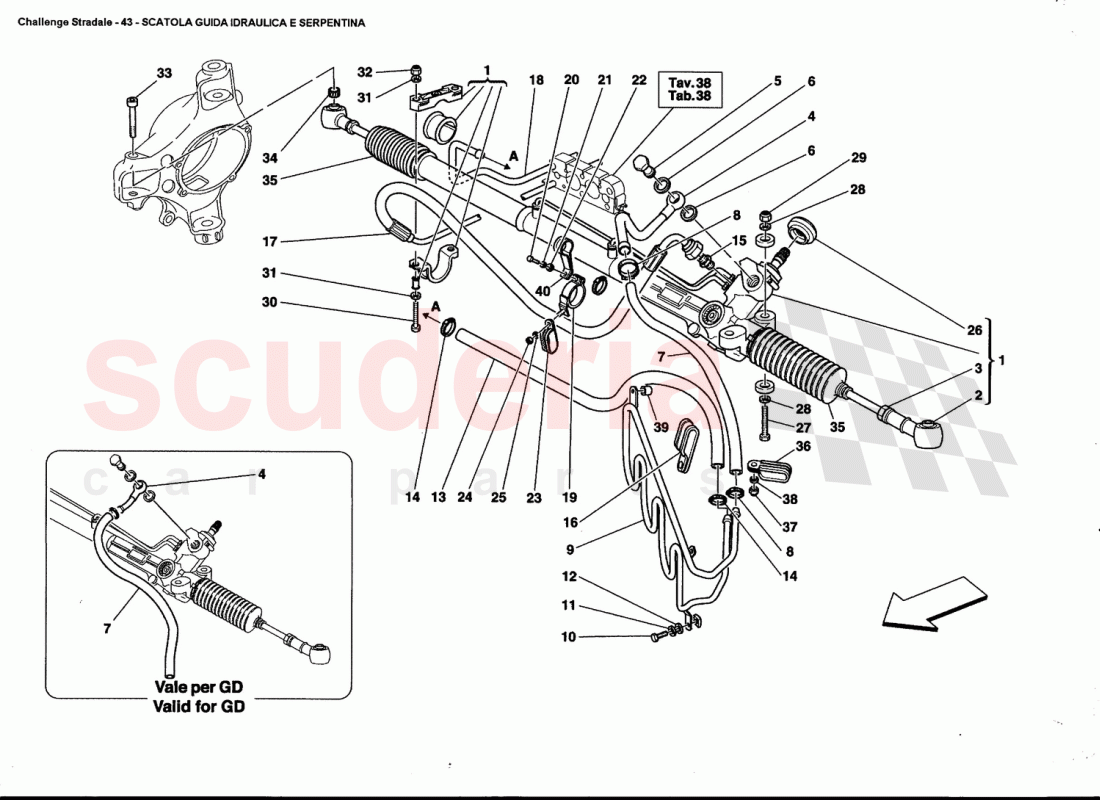

Ferrari 360 Challenge Stradale - 油圧ステアリングボックスとサーペンタイン

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	196171	パワーアシストラック付きステアリングボックス	$24,530.42	注文するには
	196172	パワーアシストラック付きステアリングボックス	$19,648.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	181882	ボールタイロッド	$738.10	もうすぐ到着します

写真	部品番号	説明	価格(各)	ストック
	10791324	ナット	$8.75	注文するには

写真	部品番号	説明	価格(各)	ストック
	177943	スイベルユニオン	$44.91	注文するには
	186719	スイングユニオン	$60.31	注文するには

写真	部品番号	説明	価格(各)	ストック
	277407	ホースコネクター	$11.28	注文するには

写真	部品番号	説明	価格(各)	ストック
	10280060	銅ワッシャー D14.20 X 1.5	$0.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	187696	ラックステアリングボックスからユニオンへのパイプ。	$38.83	注文するには
	169890	サーペンタインコイルからタンクへのパイプ	$48.92	注文するには

写真	部品番号	説明	価格(各)	ストック
	262111	ジュビリークランプ	$1.57	注文するには

写真	部品番号	説明	価格(各)	ストック
	179106	冷凍コイル	$385.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	81591700	スクリュー	$2.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	10519424	ウォッシャー	$0.02	注文するには

写真	部品番号	説明	価格(各)	ストック
	181920	ゴムホース	$92.01	注文するには

写真	部品番号	説明	価格(各)	ストック
	262111	ジュビリークランプ	$1.57	注文するには

写真	部品番号	説明	価格(各)	ストック
	201706	ネジコネクター	$6.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	66076900	シース付きブラケット	$2.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	204080	ユニオン	$65.55	注文するには
	204084	左側デリバリーパイプ（ユニオンからステアリングボックスまで	$224.63	注文するには
	185515	コンプリートデリバリーパイプ	$573.08	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	184980	床下リターンパイプ	$68.98	注文するには

写真	部品番号	説明	価格(各)	ストック
	177631	チューブ固定ブラケット	$8.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	10902424	スクリュー	$0.15	注文するには

写真	部品番号	説明	価格(各)	ストック
	127494	ウォッシャー	$0.08	注文するには

写真	部品番号	説明	価格(各)	ストック
	12639724	ウォッシャー	$0.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	10441690	シース付きブラケット	$1.99	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	ナット	$1.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	12639724	ウォッシャー	$0.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	171519	コンプリートリング	$20.84	注文するには

写真	部品番号	説明	価格(各)	ストック
	277720	スクリュー	$3.91	注文するには

写真	部品番号	説明	価格(各)	ストック
	126648	ウォッシャー	$1.86	注文するには

写真	部品番号	説明	価格(各)	ストック
	102742	ナット	$0.41	もうすぐ到着します

写真	部品番号	説明	価格(各)	ストック
	277720	スクリュー	$3.91	注文するには

写真	部品番号	説明	価格(各)	ストック
	126648	ウォッシャー	$1.86	注文するには

写真	部品番号	説明	価格(各)	ストック
	102742	ナット	$0.41	もうすぐ到着します

写真	部品番号	説明	価格(各)	ストック
	179556	スクリュー	$52.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	179555	コンペンセーター・リング・ブッシング	$5.61	注文するには

写真	部品番号	説明	価格(各)	ストック
	70000948	ベロー交換キット	$72.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	139512	シース付きブラケット	$2.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	ナット	$1.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	13577724	ウォッシャー	$2.01	注文するには

写真	部品番号	説明	価格(各)	ストック
	166730	シム	$6.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	65996800	ブラケット	$6.40	注文するには

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	196171	パワーアシストラック付きステアリングボックス	196171 パワーアシストラック付きステアリングボックス POWER STEERING / Not for GD	$24,530.42	1
1	196172	パワーアシストラック付きステアリングボックス	196172 パワーアシストラック付きステアリングボックス POWER STEERING / Valid for GD	$19,648.29	1
2	181882	ボールタイロッド ARRIVING SOON	181882 ボールタイロッド ARRIVING SOON	$738.10 MSRP: ~~1,007.73~~ (26.8% off)	2
3	10791324	ナット	10791324 ナット	$8.75	2
4	177943	スイベルユニオン	177943 スイベルユニオン Valid for GD	$44.91	1
4	186719	スイングユニオン	186719 スイングユニオン Not for GD	$60.31	1
5	277407	ホースコネクター	277407 ホースコネクター	$11.28	1
6	10280060	銅ワッシャー D14.20 X 1.5	10280060 銅ワッシャー D14.20 X 1.5	$0.21 MSRP: ~~1.00~~ (79% off)	2
7	187696	ラックステアリングボックスからユニオンへのパイプ。	187696 ラックステアリングボックスからユニオンへのパイプ。 Not for GD	$38.83	1
7	169890	サーペンタインコイルからタンクへのパイプ	169890 サーペンタインコイルからタンクへのパイプ Valid for GD	$48.92	1
8	262111	ジュビリークランプ	262111 ジュビリークランプ	$1.57	2
9	179106	冷凍コイル	179106 冷凍コイル	$385.09 MSRP: ~~516.27~~ (25.4% off)	1
10	81591700	スクリュー	81591700 スクリュー	$2.16	3
11	11197774	ウォッシャー	11197774 ウォッシャー	$0.06 MSRP: ~~0.30~~ (80% off)	4
12	10519424	ウォッシャー	10519424 ウォッシャー	$0.02 MSRP: ~~0.25~~ (92% off)	4
13	181920	ゴムホース	181920 ゴムホース	$92.01 MSRP: ~~168.00~~ (45.2% off)	1
14	262111	ジュビリークランプ	262111 ジュビリークランプ	$1.57	2
15	201706	ネジコネクター	201706 ネジコネクター	$6.19	1
16	66076900	シース付きブラケット	66076900 シース付きブラケット	$2.19	1
17	204080	ユニオン	204080 ユニオン UNDER THE FLOOR / Valid till Ass. Nr.53102 / Not for GD	$65.55	1
17	204084	左側デリバリーパイプ（ユニオンからステアリングボックスまで	204084 左側デリバリーパイプ（ユニオンからステアリングボックスまで TO STEERING BOX / Valid from Ass. Nr. 53103 / Not for GD	$224.63	1
17	185515	コンプリートデリバリーパイプ	185515 コンプリートデリバリーパイプ UNDER THE FLOOR / Valid till Ass. Nr.53102 / Valid for GD	$573.08	1
17	204080209768	床下デリバリーパイプ一式	204080209768 床下デリバリーパイプ一式 TO STEERING BOX / Valid from Ass. Nr. 53103 / Valid for GD	-	1	Enquire
18	184980	床下リターンパイプ	184980 床下リターンパイプ	$68.98	1
19	177631	チューブ固定ブラケット	177631 チューブ固定ブラケット	$8.44	2
20	10902424	スクリュー	10902424 スクリュー	$0.15 MSRP: ~~0.70~~ (78.6% off)	2
21	127494	ウォッシャー	127494 ウォッシャー	$0.08 MSRP: ~~0.68~~ (88.2% off)	2
22	12639724	ウォッシャー	12639724 ウォッシャー	$0.05 MSRP: ~~0.50~~ (90% off)	2
23	10441690	シース付きブラケット	10441690 シース付きブラケット	$1.99	2
24	14059290	ナット	14059290 ナット	$1.36	2
25	12639724	ウォッシャー	12639724 ウォッシャー	$0.05 MSRP: ~~0.50~~ (90% off)	2
26	171519	コンプリートリング	171519 コンプリートリング	$20.84	1
27	277720	スクリュー	277720 スクリュー	$3.91	2
28	126648	ウォッシャー	126648 ウォッシャー	$1.86	4
29	102742	ナット ARRIVING SOON	102742 ナット ARRIVING SOON	$0.41 MSRP: ~~3.25~~ (87.4% off)	2
30	277720	スクリュー	277720 スクリュー	$3.91	2
31	126648	ウォッシャー	126648 ウォッシャー	$1.86	-4
32	102742	ナット ARRIVING SOON	102742 ナット ARRIVING SOON	$0.41 MSRP: ~~3.25~~ (87.4% off)	2
33	179556	スクリュー	179556 スクリュー	$52.19	2
34	179555	コンペンセーター・リング・ブッシング	179555 コンペンセーター・リング・ブッシング	$5.61 MSRP: ~~6.37~~ (11.9% off)	2
35	70000948	ベロー交換キット	70000948 ベロー交換キット	$72.19 MSRP: ~~95.76~~ (24.6% off)	1
36	139512	シース付きブラケット	139512 シース付きブラケット	$2.45	1
37	14059290	ナット	14059290 ナット	$1.36	1
38	13577724	ウォッシャー	13577724 ウォッシャー	$2.01	1
39	166730	シム	166730 シム	$6.32	1
40	65996800	ブラケット	65996800 ブラケット	$6.40 MSRP: ~~8.49~~ (24.6% off)	2

油圧ステアリングボックスとサーペンタイン

Ferrari 360 Challenge Stradale

Ferrari 360 Challenge Stradale - 油圧ステアリングボックスとサーペンタイン
