HYDRAULIC STEERING BOX AND SERPENTINE of Ferrari Ferrari 360 Modena

すべて見る

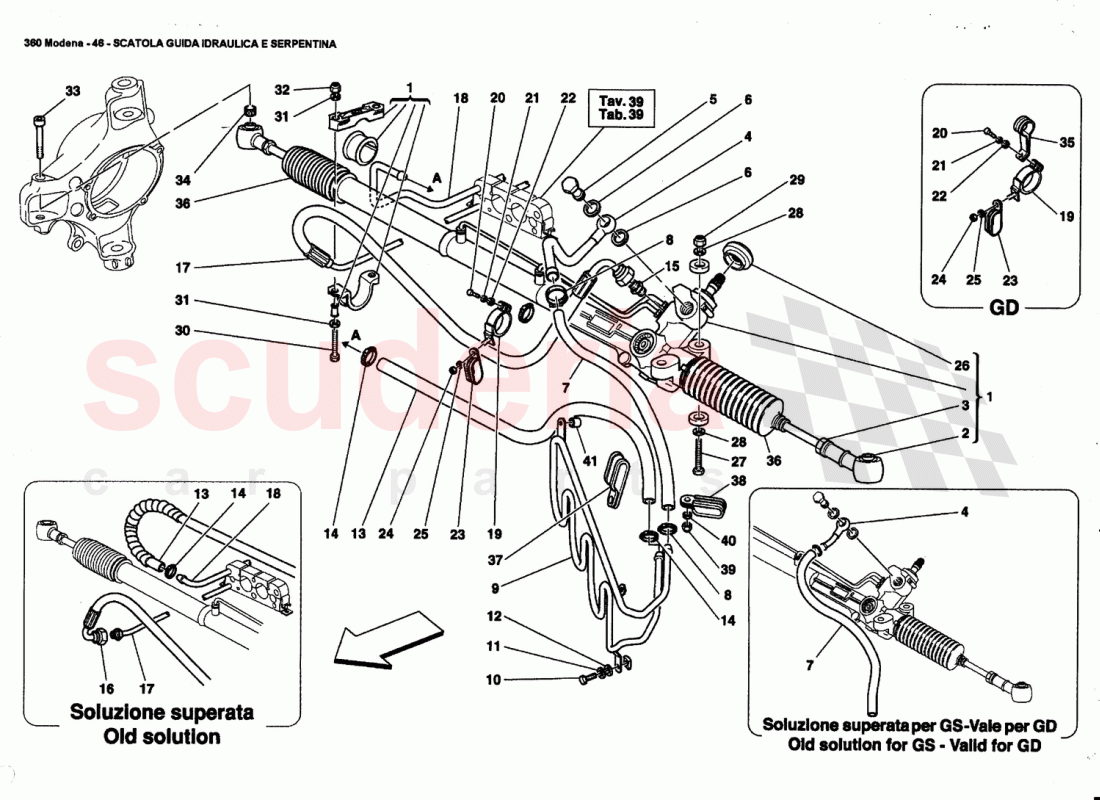

Ferrari 360 Modena - 油圧ステアリングボックスとサーペンタイン

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	196172	パワーアシストラック付きステアリングボックス	$19,373.44	注文するには
	196171	パワーアシストラック付きステアリングボックス	$24,863.78	在庫あり

写真	部品番号	説明	価格(各)	ストック
	181882	ボールタイロッド	$727.77	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10791324	ナット	$8.87	在庫あり
	10790424	ナット	$6.68	注文するには

写真	部品番号	説明	価格(各)	ストック
	177943	スイベルユニオン	$44.28	注文するには
	186719	スイングユニオン	$61.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	277407	ホースコネクター	$11.22	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10280060	銅ワッシャー D14.20 X 1.5	$0.21	在庫あり

写真	部品番号	説明	価格(各)	ストック
	169890	サーペンタインコイルからタンクへのパイプ	$49.57	注文するには
	187696	ラックステアリングボックスからユニオンへのパイプ。	$39.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	262111	ジュビリークランプ	$1.58	在庫あり

写真	部品番号	説明	価格(各)	ストック
	179106	冷凍コイル	$379.70	注文するには

写真	部品番号	説明	価格(各)	ストック
	81591700	スクリュー	$2.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10519424	ウォッシャー	$0.02	在庫あり

写真	部品番号	説明	価格(各)	ストック
	181920	ゴムホース	$91.75	注文するには
	179257	ゴムホース	$102.82	注文するには

写真	部品番号	説明	価格(各)	ストック
	262111	ジュビリークランプ	$1.58	在庫あり

写真	部品番号	説明	価格(各)	ストック
	201706	ネジコネクター	$6.10	注文するには
	201706	ネジコネクター	$6.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	180831	デリバリーチューブ	$694.77	注文するには
	177700	デリバリーチューブ	$365.49	注文するには

写真	部品番号	説明	価格(各)	ストック
	204080209768	床下デリバリーパイプ一式	お問い合わせ	注文するには
	204084	左側デリバリーパイプ（ユニオンからステアリングボックスまで	$221.49	注文するには
	185515	コンプリートデリバリーパイプ	$580.87	注文するには

...and 2 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	184980	床下リターンパイプ	$68.02	注文するには
	179333	床下リターンパイプ	$395.75	注文するには

写真	部品番号	説明	価格(各)	ストック
	177631	チューブ固定ブラケット	$8.33	注文するには

写真	部品番号	説明	価格(各)	ストック
	10902424	スクリュー	$0.14	在庫あり

写真	部品番号	説明	価格(各)	ストック
	127494	ウォッシャー	$0.08	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12639724	ウォッシャー	$0.05	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10441690	シース付きブラケット	$2.03	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	$1.39	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12639724	ウォッシャー	$0.05	在庫あり

写真	部品番号	説明	価格(各)	ストック
	171519	コンプリートリング	$20.55	注文するには

写真	部品番号	説明	価格(各)	ストック
	277720	スクリュー	$3.95	在庫あり

写真	部品番号	説明	価格(各)	ストック
	126648	WASHER D.10.5-21 X 2	$1.89	在庫あり

写真	部品番号	説明	価格(各)	ストック
	102742	Nyloc Nut M10 x 1.25 x 10mm	$0.40	在庫あり

写真	部品番号	説明	価格(各)	ストック
	277720	スクリュー	$3.95	在庫あり

写真	部品番号	説明	価格(各)	ストック
	126648	WASHER D.10.5-21 X 2	$1.89	在庫あり

写真	部品番号	説明	価格(各)	ストック
	102742	Nyloc Nut M10 x 1.25 x 10mm	$0.40	在庫あり

写真	部品番号	説明	価格(各)	ストック
	179556	スクリュー	$52.90	在庫あり

写真	部品番号	説明	価格(各)	ストック
	179555	コンペンセーター・リング・ブッシング	$5.53	在庫あり

写真	部品番号	説明	価格(各)	ストック
	65996800	ブラケット	$6.31	注文するには

写真	部品番号	説明	価格(各)	ストック
	70000948	ベロー交換キット	$71.18	在庫あり

写真	部品番号	説明	価格(各)	ストック
	66076900	シース付きブラケット	$2.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	139512	シース付きブラケット	$2.49	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	$1.39	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12644424	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	166730	シム	$6.23	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	196172	パワーアシストラック付きステアリングボックス	196172 パワーアシストラック付きステアリングボックスパワーステアリング / GD用 / ASS.NR.まで有効。50260 / 在庫がなくなるまで有効	$19,373.44	1
1	196171	パワーアシストラック付きステアリングボックス在庫あり	196171 パワーアシストラック付きステアリングボックスパワーステアリング / GD用ではない / 車検まで有効。50260 および米国車用 / ASS.NR.50167 / 在庫がなくなるまで有効在庫あり	$24,863.78	1
2	181882	ボールタイロッド在庫あり	181882 ボールタイロッド車体番号まで有効。50260 まで、および米国向けは車両 / ASS.NR.50167 / 在庫がなくなるまで有効在庫あり	$727.77 MSRP: ~~1,007.73~~ (27.8% off)	2
3	10791324	ナット在庫あり	10791324 ナットボールタイロッド 181882 REF.2 在庫あり	$8.87	2
3	10790424	ナット	10790424 ナットボールタイロッド 178930 REF.2	$6.68	2
4	177943	スイベルユニオン	177943 スイベルユニオン GS用スペアパーツとして使用不可 / GD用スペアパーツとして使用可 / 181882 REF.	$44.28	1
4	186719	スイングユニオン	186719 スイングユニオン GD不可	$61.13	1
5	277407	ホースコネクター在庫あり	277407 ホースコネクター在庫あり	$11.22	1
6	10280060	銅ワッシャー D14.20 X 1.5 在庫あり	10280060 銅ワッシャー D14.20 X 1.5 在庫あり	$0.21 MSRP: ~~1.00~~ (79% off)	2
7	169890	サーペンタインコイルからタンクへのパイプ	169890 サーペンタインコイルからタンクへのパイプ GDに有効	$49.57	1
7	187696	ラックステアリングボックスからユニオンへのパイプ。	187696 ラックステアリングボックスからユニオンへのパイプ。 GD不可	$39.36	1
8	262111	ジュビリークランプ在庫あり	262111 ジュビリークランプ在庫あり	$1.58	2
9	179106	冷凍コイル	179106 冷凍コイル	$379.70 MSRP: ~~516.27~~ (26.5% off)	1
10	81591700	スクリュー	81591700 スクリュー	$2.19	3
11	11197774	ウォッシャー在庫あり	11197774 ウォッシャー在庫あり	$0.06 MSRP: ~~0.30~~ (80% off)	4
12	10519424	ウォッシャー在庫あり	10519424 ウォッシャー在庫あり	$0.02 MSRP: ~~0.25~~ (92% off)	4
13	181920	ゴムホース	181920 ゴムホース ASS.から有効。NR.35771／GDにも有効	$91.75 MSRP: ~~168.00~~ (45.4% off)	1
13	179257	ゴムホース	179257 ゴムホース RAまで有効。NR.35770 / GD用ではない	$102.82	1
14	262111	ジュビリークランプ在庫あり	262111 ジュビリークランプ在庫あり	$1.58	2
15	201706	ネジコネクター	201706 ネジコネクター	$6.10	1
15	201706	ネジコネクター	201706 ネジコネクター	$6.10	1
16	180831	デリバリーチューブ	180831 デリバリーチューブ NR.53102まで有効NR.33655 / GD不可	$694.77	1
16	177700	デリバリーチューブ	177700 デリバリーチューブ保証期間まで有効NR.34014/GDに有効	$365.49	1
17	204080209768	床下デリバリーパイプ一式	204080209768 床下デリバリーパイプ一式ステアリングボックスへ / 純正から有効NR.53103 / GDに有効	-	1	Enquire
17	204084	左側デリバリーパイプ（ユニオンからステアリングボックスまで	204084 左側デリバリーパイプ（ユニオンからステアリングボックスまでステアリングボックスへ / ASS.から有効NR.53103 / GD不可	$221.49	1
17	185515	コンプリートデリバリーパイプ	185515 コンプリートデリバリーパイプ床下 / ASS.NR.35771から有効NR.34015まで有効NR.53102まで有効。	$580.87	1
17	179323	床下配管	179323 床下配管床下 / ASS.NR.53102まで有効NR.33655（GS用）、および / ASS.まで有効。NR.34014 GD用	$272.77	1
17	204080	ユニオン在庫あり	204080 ユニオン床下 / ASS.NR.53102より有効NR.33656 / ASS.まで有効NR.53102まで在庫あり	$64.63	1
18	184980	床下リターンパイプ	184980 床下リターンパイプ	$68.02	1
18	179333	床下リターンパイプ	179333 床下リターンパイプフロア / ASS.まで有効NR.35770	$395.75	1
19	177631	チューブ固定ブラケット	177631 チューブ固定ブラケット	$8.33	2
20	10902424	スクリュー在庫あり	10902424 スクリュー在庫あり	$0.14 MSRP: ~~0.70~~ (80% off)	2
21	127494	ウォッシャー在庫あり	127494 ウォッシャー在庫あり	$0.08 MSRP: ~~0.68~~ (88.2% off)	2
22	12639724	ウォッシャー在庫あり	12639724 ウォッシャー在庫あり	$0.05 MSRP: ~~0.50~~ (90% off)	2
23	10441690	シース付きブラケット	10441690 シース付きブラケット	$2.03	2
24	14059290	フランジ付きナット M6 在庫あり	14059290 フランジ付きナット M6 在庫あり	$1.39	2
25	12639724	ウォッシャー在庫あり	12639724 ウォッシャー在庫あり	$0.05 MSRP: ~~0.50~~ (90% off)	2
26	171519	コンプリートリング	171519 コンプリートリング	$20.55	1
27	277720	スクリュー在庫あり	277720 スクリュー在庫あり	$3.95	2
28	126648	WASHER D.10.5-21 X 2 在庫あり	126648 WASHER D.10.5-21 X 2 在庫あり	$1.89	4
29	102742	Nyloc Nut M10 x 1.25 x 10mm 在庫あり	102742 Nyloc Nut M10 x 1.25 x 10mm 在庫あり	$0.40 MSRP: ~~3.25~~ (87.7% off)	2
30	277720	スクリュー在庫あり	277720 スクリュー在庫あり	$3.95	2
31	126648	WASHER D.10.5-21 X 2 在庫あり	126648 WASHER D.10.5-21 X 2 在庫あり	$1.89	4
32	102742	Nyloc Nut M10 x 1.25 x 10mm 在庫あり	102742 Nyloc Nut M10 x 1.25 x 10mm 在庫あり	$0.40 MSRP: ~~3.25~~ (87.7% off)	2
33	179556	スクリュー在庫あり	179556 スクリュー在庫あり	$52.90	2
34	179555	コンペンセーター・リング・ブッシング在庫あり	179555 コンペンセーター・リング・ブッシング在庫あり	$5.53 MSRP: ~~6.37~~ (13.2% off)	2
35	65996800	ブラケット	65996800 ブラケット GDに有効	$6.31 MSRP: ~~8.49~~ (25.7% off)	2
36	70000948	ベロー交換キット在庫あり	70000948 ベロー交換キット在庫あり	$71.18 MSRP: ~~95.76~~ (25.7% off)	1
37	66076900	シース付きブラケット	66076900 シース付きブラケット	$2.22	1
38	139512	シース付きブラケット	139512 シース付きブラケット	$2.49	1
39	14059290	フランジ付きナット M6 在庫あり	14059290 フランジ付きナット M6 在庫あり	$1.39	1
40	12644424	ウォッシャー在庫あり	12644424 ウォッシャー在庫あり	$0.06 MSRP: ~~0.40~~ (85% off)	1
41	166730	シム	166730 シム	$6.23	1
