Ferrari 360 Modena - フレーム - フロントエレメント構造およびプレート

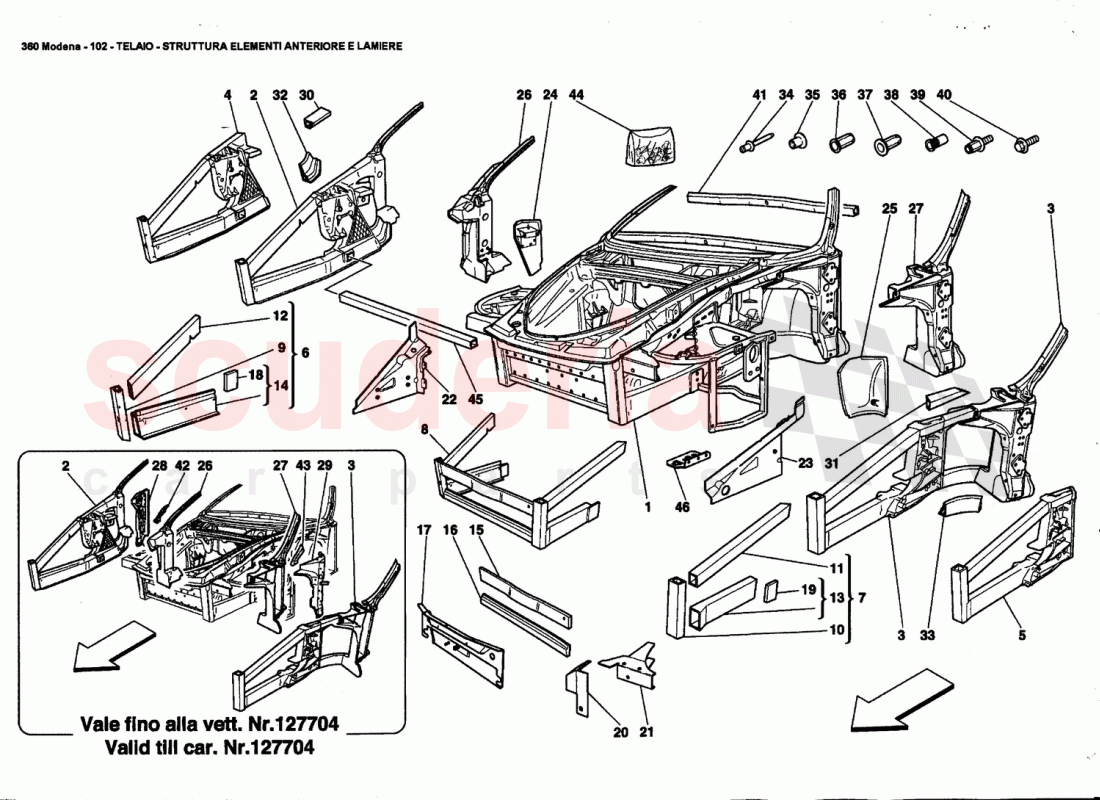

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	66452100	コンプリートフロントフレーム	$9,158.98	注文するには
	67387300	コンプリートフロントフレーム	$4,594.19	注文するには
	67632100	コンプリートフロントフレーム	$4,071.14	注文するには

...and 4 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	66452300	右側フロントサイドフレーム完成品	$7,182.64	注文するには
	67410300	右側フロントサイドフレーム完成品	$7,182.64	注文するには
	67386700	右側フロントサイドフレーム完成品	$7,182.64	注文するには

...and 3 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	66452500	左側フロントサイドフレーム完成品	$7,182.64	注文するには
	67410700	左側フロントサイドフレーム完成品	$7,182.64	注文するには
	66452400	左側フロントサイドフレーム完成品	$7,182.64	注文するには

...and 3 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	65940500	右側フロント・ラテラル・スプラグ	$5,173.60	注文するには
	66452600	右側フロント・ラテラル・スプラグ	$5,048.03	注文するには

写真	部品番号	説明	価格(各)	ストック
	67040100	左側前部横スプラグ	$10,987.69	注文するには
	67040200	左側前部横スプラグ	$10,987.69	注文するには
	65940600	左側前部横スプラグ	$5,173.60	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	65940300	右側フロントラテラルフレーム完成品	$2,775.03	注文するには

写真	部品番号	説明	価格(各)	ストック
	65940400	左側フロントラテラルフレーム完成品	$2,775.03	注文するには

写真	部品番号	説明	価格(各)	ストック
	65940200	コンプリートフロントフレーム	$3,349.14	注文するには

写真	部品番号	説明	価格(各)	ストック
	166202	右側フロントバンパーピラー	$1,087.69	注文するには

写真	部品番号	説明	価格(各)	ストック
	166102	左側フロントバンパーピラー	$1,087.69	注文するには

写真	部品番号	説明	価格(各)	ストック
	166105	左サイドフロントアッパーフレーム	$376.50	注文するには

写真	部品番号	説明	価格(各)	ストック
	166205	右側フロントアッパーフレーム	$160.41	注文するには

写真	部品番号	説明	価格(各)	ストック
	177481	右側フロントロアフレーム	$962.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	177482	左側フロントロアフレーム	$962.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	166301	フロントアッパークロスメンバーNR.74672は166301の在庫が無くなり次第終了となります。	$878.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	183816	フロントロアクロスメンバー	$804.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	65393511	トランクルーム前壁	$429.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	66395711	右側フロント補強	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	66395811	左側フロント補強	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	66395500	右側ブラケット	$393.58	注文するには
	66395400	左側ブラケット	$474.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	166170	フロントバンパー固定用左サイドブレーキ	$78.61	注文するには
	166270	フロントバンパー固定用右サイドブレーキ	$70.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	65152700	右側フロントサイドウォール	$397.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	65152811	左側フロントサイドウォール	$585.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	175738	右側プレート	$238.39	注文するには
	179433	右側プレート	$238.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	175737	左側プレート	$238.39	注文するには
	179432	左側プレート	$238.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	65941600	右側ドアピラー完成品	$2,007.34	注文するには
	67385900	右側ドアピラー完成品	$2,227.17	注文するには

写真	部品番号	説明	価格(各)	ストック
	65941700	左側ドアピラー完成品	$2,300.98	注文するには
	67385800	左側ドアピラー完成品	$2,227.17	注文するには

写真	部品番号	説明	価格(各)	ストック
	64768211	フロント右サイド完成品	$1,395.98	注文するには

写真	部品番号	説明	価格(各)	ストック
	64768311	CPLフロント左サイドピラー	$1,363.89	注文するには

写真	部品番号	説明	価格(各)	ストック
	166207	右側アッパーフレーム	$80.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	166107	左側アッパーフレーム	$81.82	注文するには

写真	部品番号	説明	価格(各)	ストック
	985166215	右サイドロアエクストルージョン	$348.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	166115	左側ロアフレーム	$71.49	注文するには

写真	部品番号	説明	価格(各)	ストック
	66292200	スタンダード・ヘッド・ポップ・リベット	$1.13	注文するには
	66292300	ハーフポッテッドヘッドポップリベット	$1.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	65133800	リベット	$0.15	注文するには

写真	部品番号	説明	価格(各)	ストック
	15624311	六角リベット	$4.39	注文するには
	15624211	六角リベット	$0.96	注文するには
	15180411	六角ブラインドリベット	$1.41	注文するには

...and 2 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	65151200	リベット	$4.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	179299	リベット M10 ブラインド	$6.95	注文するには
	166101	ローレットリベット	$1.43	注文するには
	65135000	ローレットリベット	$1.13	注文するには

...and 2 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	65065400	六角ボルト	$3.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	13836971	スクリュー	$0.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	65160211	フロントピラー右サイドアッパー	$209.15	注文するには

写真	部品番号	説明	価格(各)	ストック
	65160311	フロントピラーアッパー	$162.99	注文するには

写真	部品番号	説明	価格(各)	ストック
	70000950	補修インサートキット	$1,684.81	注文するには

写真	部品番号	説明	価格(各)	ストック
	166314	ロアークロスメンバー	$157.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	65013100	コントロールユニット固定用ブラケット	$115.51	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	66452100	コンプリートフロントフレーム	66452100 コンプリートフロントフレーム Valid for GD / Valid from car Nr. 120194 to car Nr. 127704	$9,158.98	1
1	67387300	コンプリートフロントフレーム	67387300 コンプリートフロントフレーム Valid for GD / Valid from car Nr. 127705	$4,594.19	1
1	67632100	コンプリートフロントフレーム	67632100 コンプリートフロントフレーム Valid only for USA and CDN from car 129895 / See Table 102 Pos. 1	$4,071.14	1
1	67386200	コンプリートフロントフレーム	67386200 コンプリートフロントフレーム Not for GD / Valid from car Nr. 127705 / Not for USA and CDN from car 129895 / See Table 101 Pos. 2	$5,699.26	1
1	66451200	コンプリートフロントフレーム	66451200 コンプリートフロントフレーム Valid for GD / Valid till car Nr. 120193	$18,130.76	1
1	65940100	コンプリートフロントフレーム	65940100 コンプリートフロントフレーム Not for GD / Valid till car Nr. 120068	$9,588.48	1
1	66452000	コンプリートフロントフレーム	66452000 コンプリートフロントフレーム Not for GD / Valid from car Nr. 120069 to car Nr. 127704	$9,072.53	1
2	66452300	右側フロントサイドフレーム完成品	66452300 右側フロントサイドフレーム完成品 SIDE FRAME / Valid for GD / Valid from car Nr. 120069 to car Nr. 127704	$7,182.64	1
2	67410300	右側フロントサイドフレーム完成品	67410300 右側フロントサイドフレーム完成品 SIDE FRAME / Valid for GD / Valid from car Nr. 127705	$7,182.64	1
2	67386700	右側フロントサイドフレーム完成品	67386700 右側フロントサイドフレーム完成品 SIDE FRAME / Not for GD / Valid from car Nr. 127705	$7,182.64	1
2	66451300	右側フロントサイドフレーム完成品	66451300 右側フロントサイドフレーム完成品 SIDE FRAME / Valid for GD / Valid till car Nr. 120193	$6,636.63	1
2	65940700	右側フロントサイドフレーム完成品	65940700 右側フロントサイドフレーム完成品 SIDE FRAME / Not for GD / Valid till car Nr. 120068	$7,182.64	1
2	66452200	右側フロントサイドフレーム完成品	66452200 右側フロントサイドフレーム完成品 SIDE FRAME / Not for GD / Valid from car Nr. 120069 to car Nr. 127704	$7,182.64	1
3	66452500	左側フロントサイドフレーム完成品	66452500 左側フロントサイドフレーム完成品 SIDE FRAME / Valid for GD / Valid from car Nr. 120069 to car Nr. 127704	$7,182.64	1
3	67410700	左側フロントサイドフレーム完成品	67410700 左側フロントサイドフレーム完成品 SIDE FRAME / Valid for GD / Valid from car Nr. 127705	$7,182.64	1
3	66452400	左側フロントサイドフレーム完成品	66452400 左側フロントサイドフレーム完成品 SIDE FRAME / Not for GD / Valid from car Nr. 120069 to car Nr. 127704	$7,182.64	1
3	67410600	左側フロントサイドフレーム完成品	67410600 左側フロントサイドフレーム完成品 SIDE FRAME / Not for GD / Valid from car Nr. 127705	$6,636.63	1
3	66451400	左側フロントサイドフレーム完成品	66451400 左側フロントサイドフレーム完成品 SIDE FRAME / Valid for GD / Valid till car Nr. 120193	$6,636.63	1
3	65940800	左側フロントサイドフレーム完成品	65940800 左側フロントサイドフレーム完成品 SIDE FRAME / Not for GD / Valid till car Nr. 120068	$7,182.64	1
4	65940500	右側フロント・ラテラル・スプラグ	65940500 右側フロント・ラテラル・スプラグ SPRAG / Valid till car Nr. 120068 for GS / and 120193 for GD	$5,173.60	1
4	66452600	右側フロント・ラテラル・スプラグ	66452600 右側フロント・ラテラル・スプラグ SPRAG / Valid from car Nr. 120069 for GS / and 120194 for GD	$5,048.03	1
5	67040100	左側前部横スプラグ	67040100 左側前部横スプラグ SPRAG / Valid for GD / Valid till car Nr. 120193	$10,987.69	1
5	67040200	左側前部横スプラグ	67040200 左側前部横スプラグ SPRAG / Valid for GD / Valid from car Nr. 120194	$10,987.69	1
5	65940600	左側前部横スプラグ	65940600 左側前部横スプラグ SPRAG / Not for GD / Valid till car Nr. 120068	$5,173.60	1
5	66452800	左側前部横スプラグ	66452800 左側前部横スプラグ SPRAG / Not for GD / Valid from car Nr. 120069	$5,048.03	1
6	65940300	右側フロントラテラルフレーム完成品	65940300 右側フロントラテラルフレーム完成品 LATERAL FRAME	$2,775.03 MSRP: ~~5,654.88~~ (50.9% off)	1
7	65940400	左側フロントラテラルフレーム完成品	65940400 左側フロントラテラルフレーム完成品 LATERAL FRAME	$2,775.03	1
8	65940200	コンプリートフロントフレーム	65940200 コンプリートフロントフレーム	$3,349.14	1
9	166202	右側フロントバンパーピラー	166202 右側フロントバンパーピラー PILLAR	$1,087.69	1
10	166102	左側フロントバンパーピラー	166102 左側フロントバンパーピラー PILLAR	$1,087.69	1
11	166105	左サイドフロントアッパーフレーム	166105 左サイドフロントアッパーフレーム	$376.50	1
12	166205	右側フロントアッパーフレーム	166205 右側フロントアッパーフレーム	$160.41	1
13	177481	右側フロントロアフレーム	177481 右側フロントロアフレーム	$962.18	1
14	177482	左側フロントロアフレーム	177482 左側フロントロアフレーム	$962.18	1
15	166301	フロントアッパークロスメンバーNR.74672は166301の在庫が無くなり次第終了となります。	166301 フロントアッパークロスメンバーNR.74672は166301の在庫が無くなり次第終了となります。	$878.51	1
16	183816	フロントロアクロスメンバー	183816 フロントロアクロスメンバー	$804.13	1
17	65393511	トランクルーム前壁	65393511 トランクルーム前壁 FRONT WALL	$429.12	1
18	66395711	右側フロント補強	66395711 右側フロント補強	-	1	Enquire
19	66395811	左側フロント補強	66395811 左側フロント補強	-	1	Enquire
20	66395500	右側ブラケット	66395500 右側ブラケット	$393.58	1
20	66395400	左側ブラケット	66395400 左側ブラケット	$474.10	1
21	166170	フロントバンパー固定用左サイドブレーキ	166170 フロントバンパー固定用左サイドブレーキ BUMPER FIXING	$78.61	1
21	166270	フロントバンパー固定用右サイドブレーキ	166270 フロントバンパー固定用右サイドブレーキ BUMPER FIXING	$70.59	1
22	65152700	右側フロントサイドウォール	65152700 右側フロントサイドウォール	$397.34	1
23	65152811	左側フロントサイドウォール	65152811 左側フロントサイドウォール	$585.66	1
24	175738	右側プレート	175738 右側プレート Not for GD	$238.39	1
24	179433	右側プレート	179433 右側プレート Valid for GD	$238.39	1
25	175737	左側プレート	175737 左側プレート Not for GD	$238.39	1
25	179432	左側プレート	179432 左側プレート Valid for GD	$238.39	1
26	65941600	右側ドアピラー完成品	65941600 右側ドアピラー完成品 Valid till car Nr. 127704	$2,007.34	1
26	67385900	右側ドアピラー完成品	67385900 右側ドアピラー完成品 Valid from car Nr. 127705	$2,227.17	1
27	65941700	左側ドアピラー完成品	65941700 左側ドアピラー完成品 Valid till car Nr. 127704	$2,300.98	1
27	67385800	左側ドアピラー完成品	67385800 左側ドアピラー完成品 Valid from car Nr. 127705	$2,227.17	1
28	64768211	フロント右サイド完成品	64768211 フロント右サイド完成品 PILLAR / Valid till car Nr. 127704	$1,395.98	1
29	64768311	CPLフロント左サイドピラー	64768311 CPLフロント左サイドピラー PILLAR / Valid till car Nr. 127704	$1,363.89	1
30	166207	右側アッパーフレーム	166207 右側アッパーフレーム	$80.21	1
31	166107	左側アッパーフレーム	166107 左側アッパーフレーム	$81.82	1
32	985166215	右サイドロアエクストルージョン	985166215 右サイドロアエクストルージョン	$348.60	1
33	166115	左側ロアフレーム	166115 左側ロアフレーム	$71.49	1
34	66292200	スタンダード・ヘッド・ポップ・リベット	66292200 スタンダード・ヘッド・ポップ・リベット	$1.13 MSRP: ~~25.80~~ (95.6% off)	-
34	66292300	ハーフポッテッドヘッドポップリベット	66292300 ハーフポッテッドヘッドポップリベット	$1.90	-
35	65133800	リベット	65133800 リベット	$0.15	-
36	15624311	六角リベット	15624311 六角リベット	$4.39	-
36	15624211	六角リベット	15624211 六角リベット	$0.96	-
36	15180411	六角ブラインドリベット	15180411 六角ブラインドリベット	$1.41	-
36	248150	リベットM8	248150 リベットM8	$0.41	-
36	248146	六角リベット	248146 六角リベット	$1.07	-
37	65151200	リベット	65151200 リベット	$4.38	-
38	179299	リベット M10 ブラインド	179299 リベット M10 ブラインド	$6.95	-
38	166101	ローレットリベット	166101 ローレットリベット	$1.43	-
38	65135000	ローレットリベット	65135000 ローレットリベット	$1.13	-
38	65930400	ローレットリベット	65930400 ローレットリベット	$0.96	-
38	65319800	ナットローレットリベット	65319800 ナットローレットリベット	$0.79	-
39	65065400	六角ボルト	65065400 六角ボルト	$3.19	-
40	13836971	スクリュー	13836971 スクリュー	$0.52 MSRP: ~~1.30~~ (60% off)	-
41	166310	アンダーウィンドスクリーンクロスメンバー	166310 アンダーウィンドスクリーンクロスメンバー Not for GD	$385.09	1
41	166310	アンダーウィンドスクリーンクロスメンバー	166310 アンダーウィンドスクリーンクロスメンバー Valid for GD	$385.09	1
42	65160211	フロントピラー右サイドアッパー	65160211 フロントピラー右サイドアッパー CARPET SHIELD / Valid till car Nr. 127704	$209.15	1
43	65160311	フロントピラーアッパー	65160311 フロントピラーアッパー CARPET SHIELD / Valid till car Nr. 127704	$162.99	1
44	70000950	補修インサートキット	70000950 補修インサートキット	$1,684.81	1
45	166314	ロアークロスメンバー	166314 ロアークロスメンバー	$157.23	1
46	65013100	コントロールユニット固定用ブラケット	65013100 コントロールユニット固定用ブラケット FIXING	$115.51	3
