Ferrari 360 Modena - FRAME - REAR ELEMENTS 構造とプレート

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
66786800 コンプリートリアフレーム $2,879.61 注文するには
66452900 コンプリートリアフレーム $2,376.18 注文するには
66451800 コンプリートリアフレーム $9,711.01 注文するには
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
65943000 コンプリートテールリアウインドウクロスピース $738.10 注文するには
66451700 コンプリートテールリアウインドウクロスピース $866.47 注文するには
写真 部品番号 説明 価格(各) ストック
65943100 リヤクロスメンバー $1,460.17 注文するには
写真 部品番号 説明 価格(各) ストック
6166260 右側リア下部鋳物 $898.56 注文するには
199984 右側リア下部鋳物 $76.68 注文するには
写真 部品番号 説明 価格(各) ストック
6166160 左側ロアリアキャスティング $898.56 注文するには
199983 左側ロアリアキャスティング $76.68 注文するには
写真 部品番号 説明 価格(各) ストック
65993600 コンプリートロワークロスメンバー $529.50 注文するには
写真 部品番号 説明 価格(各) ストック
70000950 補修インサートキット $1,684.81 注文するには
写真 部品番号 説明 価格(各) ストック
208610 クロスメンバー $101.24 注文するには
写真 部品番号 説明 価格(各) ストック
65943700 コンプリート・リア・リムーバブル $2,585.22 注文するには
写真 部品番号 説明 価格(各) ストック
65942100 コンプリートリアフレーム $2,396.80 注文するには
写真 部品番号 説明 価格(各) ストック
65756211 エンジン用ブラケット $264.94 注文するには
写真 部品番号 説明 価格(各) ストック
66292200 スタンダード・ヘッド・ポップ・リベット $1.13 注文するには
66292300 ハーフポッテッドヘッドポップリベット $1.90 注文するには
写真 部品番号 説明 価格(各) ストック
65133800 リベット $0.15 注文するには
写真 部品番号 説明 価格(各) ストック
248150 リベットM8 $0.41 注文するには
248146 六角リベット $1.07 注文するには
15624311 六角リベット $4.39 注文するには
...and 2 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
65151200 リベット $4.38 注文するには
写真 部品番号 説明 価格(各) ストック
65319800 ナット ローレットリベット $0.79 注文するには
179299 リベット M10 ブラインド $6.95 注文するには
166101 ローレットリベット $1.43 注文するには
...and 2 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
65065400 六角ボルト $3.19 注文するには
写真 部品番号 説明 価格(各) ストック
13836971 スクリュー $0.52 注文するには
写真 部品番号 説明 価格(各) ストック
14306374 六角穴付きボルト M8 x 20 $0.28 注文するには
写真 部品番号 説明 価格(各) ストック
127496 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
84653800 ウォッシャー $5.30 注文するには
写真 部品番号 説明 価格(各) ストック
62940900 六角ボルト M6 x 15 $1.46 注文するには
写真 部品番号 説明 価格(各) ストック
13027024 SCREW M6 X 16MM $0.21 注文するには
写真 部品番号 説明 価格(各) ストック
860172 ウォッシャー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
183554 コンプリートスクリュー $11.07 注文するには
写真 部品番号 説明 価格(各) ストック
13028734 スクリュー $0.50 注文するには
写真 部品番号 説明 価格(各) ストック
127496 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
84653800 ウォッシャー $5.30 注文するには
写真 部品番号 説明 価格(各) ストック
179268 左側ブラケット $64.14 注文するには
179269 右側ブラケット $52.30 注文するには
写真 部品番号 説明 価格(各) ストック
65719100 右側ブラケット下部固定ロールバー $94.66 注文するには
写真 部品番号 説明 価格(各) ストック
65719200 左サイドブラケット下部固定ロールバー $94.66 注文するには
写真 部品番号 説明 価格(各) ストック
65720500 右側ブラケット上部固定ロールバー $5.71 注文するには
写真 部品番号 説明 価格(各) ストック
65720600 左サイドブラケット上部固定ロールバー $5.71 注文するには
すべて見る

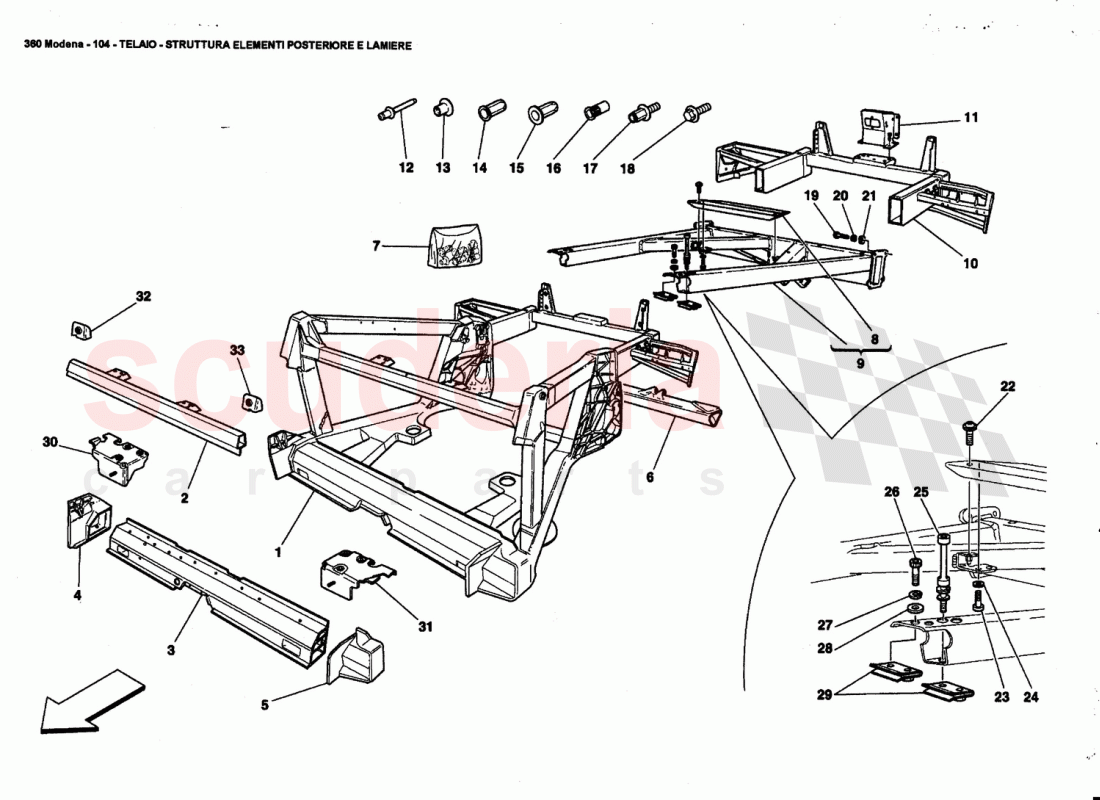

FRAME - REAR ELEMENTS STRUCTURES AND PLATES of Ferrari Ferrari 360 Modena ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 66786800
コンプリートリアフレーム
Not for USA and CDN / Valid till car Nr. 120068 for GS / and 120193 for GD 		$2,879.61 1
1 66452900
コンプリートリアフレーム
Not for USA and CDN / Valid from car Nr. 120069 for GS / and 120194 for GD 		$2,376.18 1
1 66451800
コンプリートリアフレーム
Valid for USA and CDN / Valid till car Nr. 120068 		$9,711.01 1
1 66453000
コンプリートリアフレーム
Valid for USA and CDN / Valid from car Nr. 120069 		$10,842.25 1
2 65943000
コンプリートテールリアウインドウクロスピース
CROSSPIECE / Not for USA and CDN 		$738.10 1
2 66451700
コンプリートテールリアウインドウクロスピース
CROSSPIECE / Valid for USA and CDN 		$866.47 1
3 65943100
リヤクロスメンバー 		$1,460.17 1
4 6166260
右側リア下部鋳物
Valid till car Nr. 138027 / 		$898.56 1
4 199984
右側リア下部鋳物
Valid from car Nr. 138028 / 		$76.68 1
5 6166160
左側ロアリアキャスティング
Valid till car Nr. 138027 / 		$898.56 1
5 199983
左側ロアリアキャスティング
Valid from car Nr. 138028 / 		$76.68 1
6 65993600
コンプリートロワークロスメンバー
CROSS MEMBER 		$529.50 1
7 70000950
補修インサートキット 		$1,684.81 1
8 208610
クロスメンバー 		$101.24 1
9 65943700
コンプリート・リア・リムーバブル
FRAME 		$2,585.22 1
10 65942100
コンプリートリアフレーム 		$2,396.80 (10.4% off) 1
11 65756211
エンジン用ブラケット
HOOD BONNETLOCK 		$264.94 1
12 66292200
スタンダード・ヘッド・ポップ・リベット 		$1.13 (95.6% off) -
12 66292300
ハーフポッテッドヘッドポップリベット 		$1.90 -
13 65133800
リベット 		$0.15 -
14 248150
リベットM8 		$0.41 -
14 248146
六角リベット 		$1.07 -
14 15624311
六角リベット 		$4.39 -
14 15624211
六角リベット 		$0.96 -
14 15180411
六角ブラインドリベット 		$1.41 -
15 65151200
リベット 		$4.38 -
16 65319800
ナット ローレットリベット 		$0.79 -
16 179299
リベット M10 ブラインド 		$6.95 -
16 166101
ローレットリベット 		$1.43 -
16 65135000
ローレットリベット 		$1.13 -
16 65930400
ローレットリベット 		$0.96 -
17 65065400
六角ボルト 		$3.19 -
18 13836971
スクリュー 		$0.52 (60% off) -
19 14306374
六角穴付きボルト M8 x 20 		$0.28 (72% off) 8
20 127496
ウォッシャー 		$0.06 (80% off) 8
21 84653800
ウォッシャー 		$5.30 8
22 62940900
六角ボルト M6 x 15 		$1.46 (16.6% off) 2
23 13027024
SCREW M6 X 16MM 		$0.21 (79% off) 4
24 860172
ウォッシャー 		- 4 Enquire
25 183554
コンプリートスクリュー 		$11.07 (12.3% off) 4
26 13028734
スクリュー 		$0.50 (77.8% off) 4
27 127496
ウォッシャー 		$0.06 (80% off) 4
28 84653800
ウォッシャー 		$5.30 4
29 179268
左側ブラケット 		$64.14 (58.2% off) 2
29 179269
右側ブラケット 		$52.30 2
30 65719100
右側ブラケット下部固定ロールバー 		$94.66 1
31 65719200
左サイドブラケット下部固定ロールバー 		$94.66 1
32 65720500
右側ブラケット上部固定ロールバー 		$5.71 1
33 65720600
左サイドブラケット上部固定ロールバー 		$5.71 1
