Ferrari 360 Spider - エアコンシステム

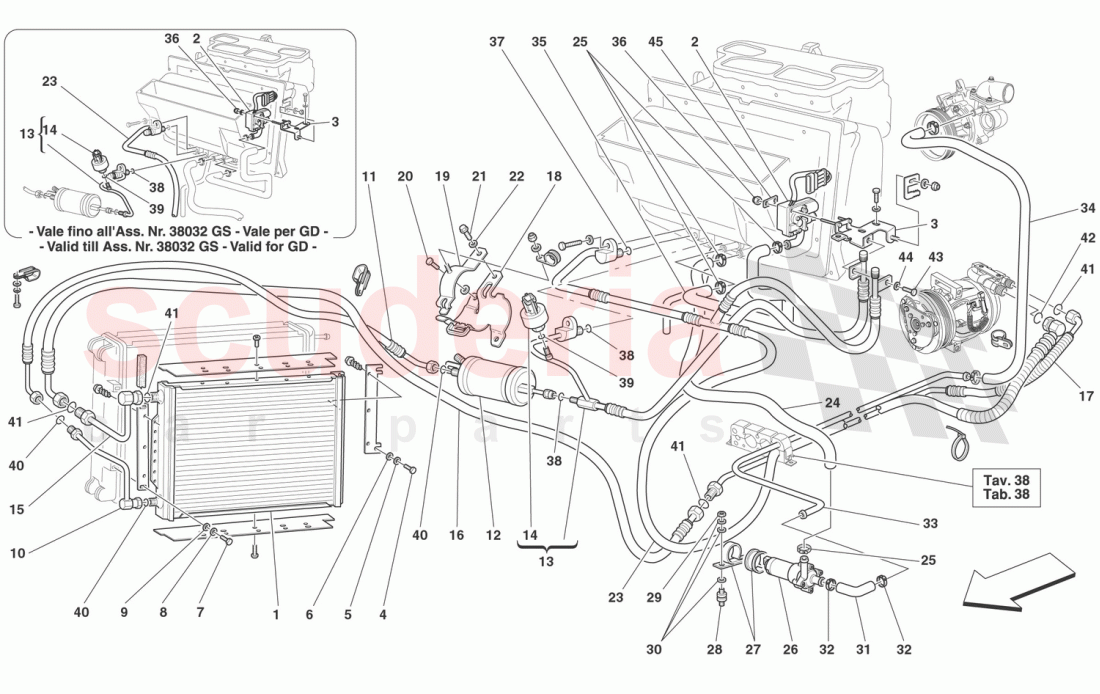

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	178565	コンデンサー	$604.72	在庫あり

写真	部品番号	説明	価格(各)	ストック
	65066400	TGKバルブ	$332.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	65848400	バルブ固定用ブラケット	$8.28	注文するには

写真	部品番号	説明	価格(各)	ストック
	897538	スクリュー	$1.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10519424	WASHER D.6.4 X 11.95 X 1.6	$0.02	在庫あり

写真	部品番号	説明	価格(各)	ストック
	60909500	六角ボルト M6 x 15	$1.97	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12643724	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	65830900	デリバリーメタルパイプ	$345.33	注文するには

写真	部品番号	説明	価格(各)	ストック
	65830700	コンデンサーからフィルターへのホース	$274.89	注文するには

写真	部品番号	説明	価格(各)	ストック
	65628300	脱水フィルター	$211.46	在庫あり

写真	部品番号	説明	価格(各)	ストック
	65898700	フィルターからACシステムへ	$473.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	65628200	エアコン圧力スイッチ	$166.52	在庫あり

写真	部品番号	説明	価格(各)	ストック
	65830800	インレットメタルパイプ	$306.96	注文するには

写真	部品番号	説明	価格(各)	ストック
	65830600	床下配管からコンデンサーへの配管	$320.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	65230500	コンプレッサーからの床下デリバリーチューブ	$396.50	注文するには

写真	部品番号	説明	価格(各)	ストック
	65539400	フィルターサポート	$6.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	65547700	ブラケット	$4.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	10902224	スクリュー M6 X 16	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13840511	スクリュー	$3.41	注文するには

写真	部品番号	説明	価格(各)	ストック
	12644424	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	65921100	A.C.システムからコンプレッサーへのパイプ	$257.64	注文するには

写真	部品番号	説明	価格(各)	ストック
	65460800	最低圧力ポンプからACシステムへの配管	$177.84	注文するには

写真	部品番号	説明	価格(各)	ストック
	262111	ジュビリークランプ	$1.40	在庫あり

写真	部品番号	説明	価格(各)	ストック
	65460300	コンプリートウォーターポンプ	$422.08	注文するには

写真	部品番号	説明	価格(各)	ストック
	63994900	ポンプ用ブラケットスペアパーツではありません。	$8.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	285553	振動ダンパー	$19.81	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	$1.33	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	65460700	アンダーボディパイプから最低圧力ポンプへのパイプ	$93.15	注文するには

写真	部品番号	説明	価格(各)	ストック
	262111	ジュビリークランプ	$1.40	在庫あり

写真	部品番号	説明	価格(各)	ストック
	65231400	床下配水管	$83.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	65831500	水ポンプから床下配管への配管	$198.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	65231700	ACヒーターからTGKバルブへのパイプ	$32.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	14078010	ナット	$1.28	注文するには

写真	部品番号	説明	価格(各)	ストック
	66309800	Oリング	$4.01	在庫あり

写真	部品番号	説明	価格(各)	ストック
	66309700	Oリング	$10.23	在庫あり

写真	部品番号	説明	価格(各)	ストック
	66309600	Oリング	$1.79	在庫あり

写真	部品番号	説明	価格(各)	ストック
	66309300	Oリング	$1.40	在庫あり

写真	部品番号	説明	価格(各)	ストック
	66309400	O-RING A/C SYSTEM	$15.86	在庫あり

写真	部品番号	説明	価格(各)	ストック
	66309500	O-RING AIR CON SYSTEM	$15.86	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10977524	スクリュー	$0.14	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11188079	ウォッシャー	$0.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	65929400	プレート	$2.58	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
-	62790300	ナット在庫あり	62790300 ナット ASS.から有効。NR.38033 GS / GD不可在庫あり	$0.29 MSRP: ~~0.75~~ (61.3% off)	2
-	65744700	A.C.ヒーターからTGKバルブへの配管	65744700 A.C.ヒーターからTGKバルブへの配管 TGKバルブへ / GDに有効	$55.75	1
-	66148000	A.C.システムからコンプレッサーへのパイプ	66148000 A.C.システムからコンプレッサーへのパイプコンプレッサーへ / ASS.から有効NR.38033 GS / GD用ではない	$565.07	1
-	65744600	最低圧力ポンプからACシステムへの配管	65744600 最低圧力ポンプからACシステムへの配管 A.C.システムへ / GDに有効	$47.33	1
-	65880700	フィルターサポート	65880700 フィルターサポート GDに有効	$19.18	1
-	65880900	ブラケット	65880900 ブラケット GDに有効	$4.75	1
-	65744300	床下配管からコンデンサーへの配管	65744300 床下配管からコンデンサーへの配管コンデンサーへ / GDまで有効	$306.96	1
-	66147900	フィルターからACシステムへ	66147900 フィルターからACシステムへ ASS.から有効。NR.38033 / GD用ではない	$299.44	1
-	66090200	フィルターからACシステムへ	66090200 フィルターからACシステムへ GDに有効	$767.44	1
-	66150300	バルブファスナーブラケット	66150300 バルブファスナーブラケット ASS.から有効。NR.38033 / GD用ではない	$22.89	1
-	65882200	バルブ固定用ブラケット	65882200 バルブ固定用ブラケット GDに有効	$13.88	1
1	178565	コンデンサー在庫あり	178565 コンデンサー在庫あり	$604.72 MSRP: ~~975.39~~ (38% off)	1
2	65066400	TGKバルブ	65066400 TGKバルブ	$332.54 MSRP: ~~555.14~~ (40.1% off)	1
3	65848400	バルブ固定用ブラケット	65848400 バルブ固定用ブラケットケツまで有効NR.38032/GD用ではない	$8.28	1
4	897538	スクリュー	897538 スクリュー	$1.53	3
5	11197774	ウォッシャー在庫あり	11197774 ウォッシャー在庫あり	$0.06 MSRP: ~~0.30~~ (80% off)	3
6	10519424	WASHER D.6.4 X 11.95 X 1.6 在庫あり	10519424 WASHER D.6.4 X 11.95 X 1.6 在庫あり	$0.02 MSRP: ~~0.25~~ (92% off)	3
7	60909500	六角ボルト M6 x 15 在庫あり	60909500 六角ボルト M6 x 15 在庫あり	$1.97 MSRP: ~~2.99~~ (34.1% off)	1
8	11197774	ウォッシャー在庫あり	11197774 ウォッシャー在庫あり	$0.06 MSRP: ~~0.30~~ (80% off)	1
9	12643724	ウォッシャー在庫あり	12643724 ウォッシャー在庫あり	$0.06 MSRP: ~~0.50~~ (88% off)	1
10	65830900	デリバリーメタルパイプ	65830900 デリバリーメタルパイプ	$345.33 MSRP: ~~391.80~~ (11.9% off)	1
11	65830700	コンデンサーからフィルターへのホース	65830700 コンデンサーからフィルターへのホース	$274.89 MSRP: ~~353.79~~ (22.3% off)	1
12	65628300	脱水フィルター在庫あり	65628300 脱水フィルター在庫あり	$211.46	1
13	65898700	フィルターからACシステムへ	65898700 フィルターからACシステムへケツまで有効NR.38032/GD用ではない	$473.44	1
14	65628200	エアコン圧力スイッチ在庫あり	65628200 エアコン圧力スイッチ在庫あり	$166.52 MSRP: ~~236.47~~ (29.6% off)	1
15	65830800	インレットメタルパイプ	65830800 インレットメタルパイプ	$306.96 MSRP: ~~423.02~~ (27.4% off)	1
16	65830600	床下配管からコンデンサーへの配管	65830600 床下配管からコンデンサーへの配管コンデンサーへ / GD不可	$320.71 MSRP: ~~419.25~~ (23.5% off)	1
17	65230500	コンプレッサーからの床下デリバリーチューブ	65230500 コンプレッサーからの床下デリバリーチューブコンプレッサーから	$396.50 MSRP: ~~569.15~~ (30.3% off)	1
18	65539400	フィルターサポート	65539400 フィルターサポート GD不可	$6.23	1
19	65547700	ブラケット	65547700 ブラケット GD不可	$4.09	1
20	10902224	スクリュー M6 X 16 在庫あり	10902224 スクリュー M6 X 16 在庫あり	$0.06 MSRP: ~~0.45~~ (86.7% off)	2
21	13840511	スクリュー	13840511 スクリュー	$3.41	1
22	12644424	ウォッシャー在庫あり	12644424 ウォッシャー在庫あり	$0.06 MSRP: ~~0.40~~ (85% off)	2
23	65921100	A.C.システムからコンプレッサーへのパイプ	65921100 A.C.システムからコンプレッサーへのパイプコンプレッサーへ / ASS.まで有効NR.38032 GS / GD用	$257.64	1
24	65460800	最低圧力ポンプからACシステムへの配管	65460800 最低圧力ポンプからACシステムへの配管 A.C.システムへ / GD用ではない	$177.84	1
25	262111	ジュビリークランプ在庫あり	262111 ジュビリークランプ在庫あり	$1.40	4
26	65460300	コンプリートウォーターポンプ	65460300 コンプリートウォーターポンプ	$422.08	1
27	63994900	ポンプ用ブラケットスペアパーツではありません。	63994900 ポンプ用ブラケットスペアパーツではありません。	$8.32	1
28	285553	振動ダンパー在庫あり	285553 振動ダンパー在庫あり	$19.81	2
29	14059290	フランジ付きナット M6 在庫あり	14059290 フランジ付きナット M6 在庫あり	$1.33	2
30	11197774	ウォッシャー在庫あり	11197774 ウォッシャー在庫あり	$0.06 MSRP: ~~0.30~~ (80% off)	2
31	65460700	アンダーボディパイプから最低圧力ポンプへのパイプ	65460700 アンダーボディパイプから最低圧力ポンプへのパイプ最小ポンプへ	$93.15 MSRP: ~~152.87~~ (39.1% off)	1
32	262111	ジュビリークランプ在庫あり	262111 ジュビリークランプ在庫あり	$1.40	2
33	65231400	床下配水管	65231400 床下配水管	$83.10	1
34	65831500	水ポンプから床下配管への配管	65831500 水ポンプから床下配管への配管床下配管	$198.53 MSRP: ~~314.17~~ (36.8% off)	1
35	65231700	ACヒーターからTGKバルブへのパイプ	65231700 ACヒーターからTGKバルブへのパイプ TGKバルブへ / GD不可	$32.06	1
36	14078010	ナット	14078010 ナット ASS.NR.38032GS/GD用有効	$1.28	2
37	66309800	Oリング在庫あり	66309800 Oリング在庫あり	$4.01 MSRP: ~~5.23~~ (23.3% off)	1
38	66309700	Oリング在庫あり	66309700 Oリング在庫あり	$10.23 MSRP: ~~12.15~~ (15.8% off)	2
39	66309600	Oリング在庫あり	66309600 Oリング在庫あり	$1.79	1
40	66309300	Oリング在庫あり	66309300 Oリング在庫あり	$1.40 MSRP: ~~3.90~~ (64.1% off)	2
41	66309400	O-RING A/C SYSTEM 在庫あり	66309400 O-RING A/C SYSTEM 在庫あり	$15.86	4
42	66309500	O-RING AIR CON SYSTEM 在庫あり	66309500 O-RING AIR CON SYSTEM 在庫あり	$15.86	1
43	10977524	スクリュー在庫あり	10977524 スクリュー ASS.から有効。NR.38033 / GD用ではない在庫あり	$0.14	1
44	11188079	ウォッシャー	11188079 ウォッシャー ASS.から有効。NR.38033 / GD用ではない	$0.05	1
45	65929400	プレート	65929400 プレート ASS.から有効。NR.38033 / GD用ではない	$2.58	1
