油圧パワーステアリングボックスとサーペンタインコイル

Ferrari 430 Coupe

自分の役割を見つける

Ferrari 430 Coupe - 油圧パワーステアリングボックスとサーペンタインコイル

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
196171 パワーアシストラック付きステアリングボックス $24,530.42 注文するには
196172 パワーアシストラック付きステアリングボックス $19,648.29 注文するには
写真 部品番号 説明 価格(各) ストック
181882 ボールタイロッド $738.10 もうすぐ到着します
写真 部品番号 説明 価格(各) ストック
204248 ナット $36.21 注文するには
10790424 ナット $6.77 注文するには
写真 部品番号 説明 価格(各) ストック
211764 スイベルユニオン $36.89 注文するには
177943 スイベルユニオン $44.91 注文するには
写真 部品番号 説明 価格(各) ストック
277407 ホースコネクター $11.28 注文するには
写真 部品番号 説明 価格(各) ストック
10280060 銅ワッシャー D14.20 X 1.5 $0.21 注文するには
写真 部品番号 説明 価格(各) ストック
212706 ラバーパイプ $23.96 注文するには
写真 部品番号 説明 価格(各) ストック
262111 ジュビリークランプ $1.57 注文するには
13127070 カラー $2.06 注文するには
写真 部品番号 説明 価格(各) ストック
205071 クーリングコイル $515.94 注文するには
214738 クーリングコイル $401.13 注文するには
写真 部品番号 説明 価格(各) ストック
81591700 スクリュー $2.16 注文するには
16286324 スクリュー $0.60 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
10519424 ウォッシャー $0.02 注文するには
写真 部品番号 説明 価格(各) ストック
247406 ラバーパイプ お問い合わせ 注文するには
247406 ラバーパイプ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
262111 ジュビリークランプ $1.57 注文するには
写真 部品番号 説明 価格(各) ストック
201706 ネジコネクター $6.19 注文するには
写真 部品番号 説明 価格(各) ストック
166730 シム $6.32 注文するには
写真 部品番号 説明 価格(各) ストック
211536 左側ステアリングボックスデリバリーパイプへのジャンクション $385.09 注文するには
写真 部品番号 説明 価格(各) ストック
202552 アンダーボディリターンパイプ $336.95 注文するには
写真 部品番号 説明 価格(各) ストック
177631 チューブ固定ブラケット $8.44 注文するには
写真 部品番号 説明 価格(各) ストック
10902424 スクリュー $0.15 注文するには
写真 部品番号 説明 価格(各) ストック
127494 ウォッシャー $0.08 注文するには
写真 部品番号 説明 価格(各) ストック
12639724 ウォッシャー $0.05 注文するには
写真 部品番号 説明 価格(各) ストック
10441690 シース付きブラケット $1.99 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 ナット $1.36 注文するには
写真 部品番号 説明 価格(各) ストック
12639724 ウォッシャー $0.05 注文するには
写真 部品番号 説明 価格(各) ストック
171519 コンプリートリング $20.84 注文するには
写真 部品番号 説明 価格(各) ストック
277720 スクリュー $3.91 注文するには
写真 部品番号 説明 価格(各) ストック
126648 ウォッシャー $1.86 注文するには
写真 部品番号 説明 価格(各) ストック
102742 ナット $0.41 もうすぐ到着します
写真 部品番号 説明 価格(各) ストック
277720 スクリュー $3.91 注文するには
写真 部品番号 説明 価格(各) ストック
126648 ウォッシャー $1.86 注文するには
写真 部品番号 説明 価格(各) ストック
102742 ナット $0.41 もうすぐ到着します
写真 部品番号 説明 価格(各) ストック
179556 スクリュー $52.19 注文するには
写真 部品番号 説明 価格(各) ストック

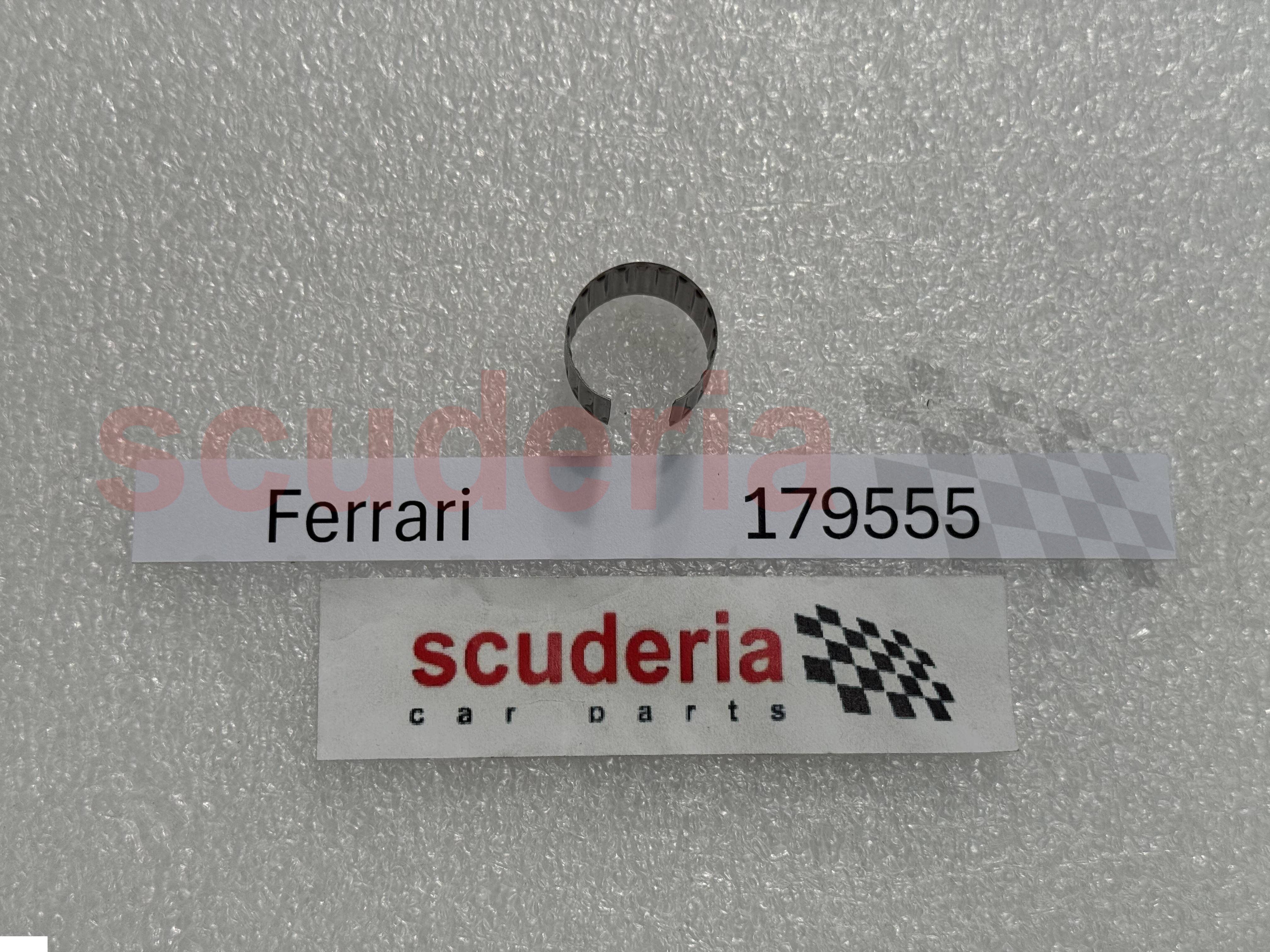

179555 コンペンセーター・リング・ブッシング $5.61 注文するには
写真 部品番号 説明 価格(各) ストック
70000948 ベロー交換キット $72.19 注文するには
写真 部品番号 説明 価格(各) ストック
209920 ステアリングボックスからユニオンへの配管 $67.60 注文するには
写真 部品番号 説明 価格(各) ストック
209830 コネクター $147.61 注文するには
写真 部品番号 説明 価格(各) ストック
219299 ラバーパイプ $132.45 注文するには
写真 部品番号 説明 価格(各) ストック
13127070 カラー $2.06 注文するには
写真 部品番号 説明 価格(各) ストック
204939 保護シース $13.63 注文するには
すべて見る

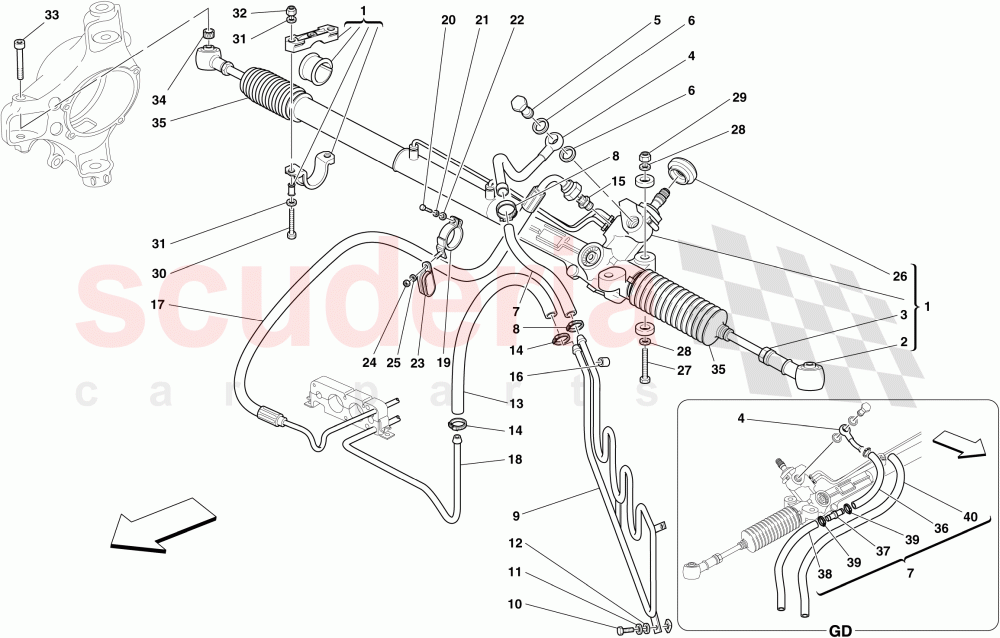

HYDRAULIC POWER STEERING BOX AND SERPENTINE COIL of Ferrari Ferrari 430 Coupe ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 196171
パワーアシストラック付きステアリングボックス
Not for GD 		$24,530.42 1
1 196172
パワーアシストラック付きステアリングボックス
Applicable for GD 		$19,648.29 1
2 181882
ボールタイロッド
ARRIVING SOON 		$738.10 (26.8% off) 2
3 204248
ナット
Applicable up to Ass. No. 49787 		$36.21 2
3 10790424
ナット
Applicable from Ass. No. 49788 		$6.77 2
4 211764
スイベルユニオン
Not for GD 		$36.89 1
4 177943
スイベルユニオン
Applicable for GD 		$44.91 1
5 277407
ホースコネクター 		$11.28 1
6 10280060
銅ワッシャー D14.20 X 1.5 		$0.21 (79% off) 2
7 212706
ラバーパイプ
Not for GD 		$23.96 (30.6% off) 1
8 262111
ジュビリークランプ
Not for GD 		$1.57 2
8 13127070
カラー
Applicable for GD 		$2.06 2
9 205071
クーリングコイル
Not for GD 		$515.94 (27.4% off) 1
9 214738
クーリングコイル
Applicable for GD 		$401.13 1
10 81591700
スクリュー
L. 14 mm 		$2.16 3
10 16286324
スクリュー
L. 30 mm 		$0.60 1
11 11197774
ウォッシャー 		$0.06 (80% off) 4
12 10519424
ウォッシャー 		$0.02 (92% off) 4
13 247406
ラバーパイプ
Not for GD 		- 1 Enquire
13 247406
ラバーパイプ
Applicable for GD 		- 1 Enquire
14 262111
ジュビリークランプ 		$1.57 2
15 201706
ネジコネクター 		$6.19 1
16 166730
シム 		$6.32 1
17 211536
左側ステアリングボックスデリバリーパイプへのジャンクション 		$385.09 (25.1% off) 1
18 202552
アンダーボディリターンパイプ 		$336.95 1
19 177631
チューブ固定ブラケット 		$8.44 2
20 10902424
スクリュー 		$0.15 (78.6% off) 2
21 127494
ウォッシャー 		$0.08 (88.2% off) 2
22 12639724
ウォッシャー 		$0.05 (90% off) 2
23 10441690
シース付きブラケット 		$1.99 2
24 14059290
ナット 		$1.36 2
25 12639724
ウォッシャー 		$0.05 (90% off) 2
26 171519
コンプリートリング 		$20.84 1
27 277720
スクリュー 		$3.91 2
28 126648
ウォッシャー 		$1.86 4
29 102742
ナット
ARRIVING SOON 		$0.41 (87.4% off) 2
30 277720
スクリュー 		$3.91 2
31 126648
ウォッシャー 		$1.86 4
32 102742
ナット
ARRIVING SOON 		$0.41 (87.4% off) 2
33 179556
スクリュー 		$52.19 2
34 179555
コンペンセーター・リング・ブッシング 		$5.61 (11.9% off) 2
35 70000948
ベロー交換キット 		$72.19 (24.6% off) 1
36 209920
ステアリングボックスからユニオンへの配管 		$67.60 1
37 209830
コネクター 		$147.61 1
38 219299
ラバーパイプ 		$132.45 1
39 13127070
カラー 		$2.06 2
40 204939
保護シース 		$13.63 1
