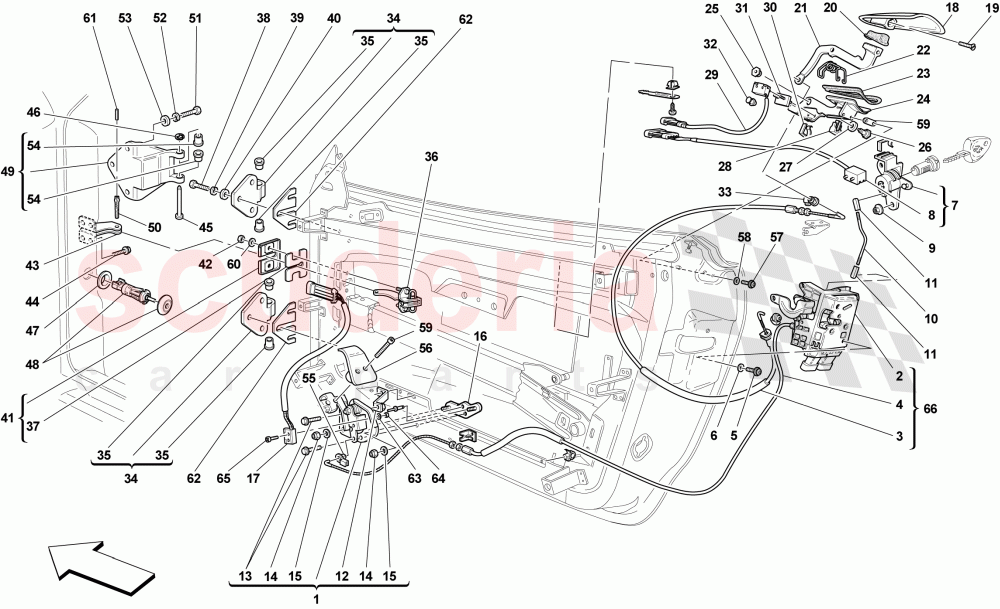

Ferrari 430 Scuderia - ドア-開閉機構とヒンジ

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	80360000	RH。ドアオープニングハンドル	$753.01	注文するには
	80360100	LH.インターナルドアオープニングハンドル	$753.01	注文するには

写真	部品番号	説明	価格(各)	ストック

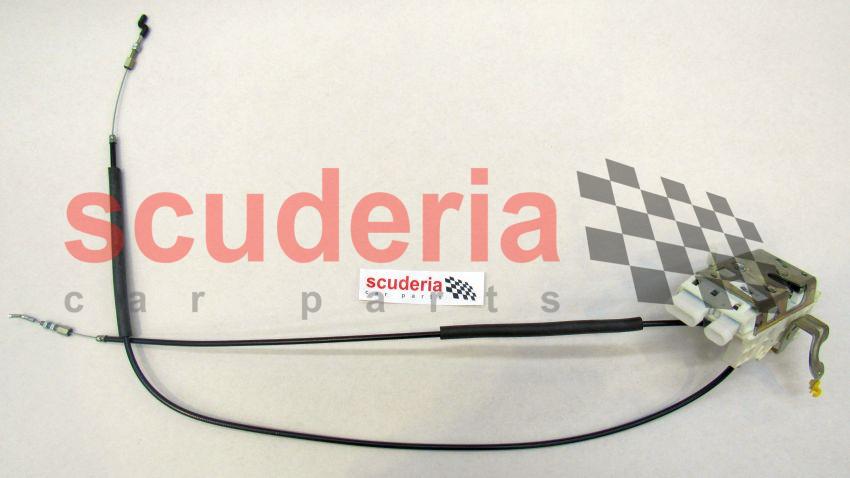

	68993200	左側ドアロック（ケーブル付き	$320.90	注文するには
	80355200	右側ドアロック	お問い合わせ	注文するには
	80355300	左側ドアロック	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	68602600	エクステリアドアリリースケーブル	$30.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	65069300	ドア内部開口部ケーブル	$23.65	注文するには

写真	部品番号	説明	価格(各)	ストック
	62940900	六角ボルト M6 x 15	$1.46	注文するには

写真	部品番号	説明	価格(各)	ストック
	13550277	ウォッシャー	$0.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	65839400	右側ドアロックブロック	$306.77	注文するには
	65839500	左側ドアロックブロック	$306.77	注文するには

写真	部品番号	説明	価格(各)	ストック
	63859200	マイクロスイッチ	$272.77	注文するには
	63859200	マイクロスイッチ	$272.77	注文するには

写真	部品番号	説明	価格(各)	ストック
	13046011	ナット	$0.37	注文するには

写真	部品番号	説明	価格(各)	ストック
	65836500	セーフティタイロッド	$101.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	62794000	ジョイント	$1.25	注文するには

写真	部品番号	説明	価格(各)	ストック
	67743000	RH.ブラケットブラケット	お問い合わせ	注文するには
	67743100	LH.ブラケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	13027024	SCREW M6 X 16MM	$0.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	ナット	$1.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	10519424	ウォッシャー	$0.02	注文するには

写真	部品番号	説明	価格(各)	ストック
	67744000	RH.ブラケットブラケット	$102.31	注文するには
	67744100	LH.ブラケット	$102.31	注文するには

写真	部品番号	説明	価格(各)	ストック

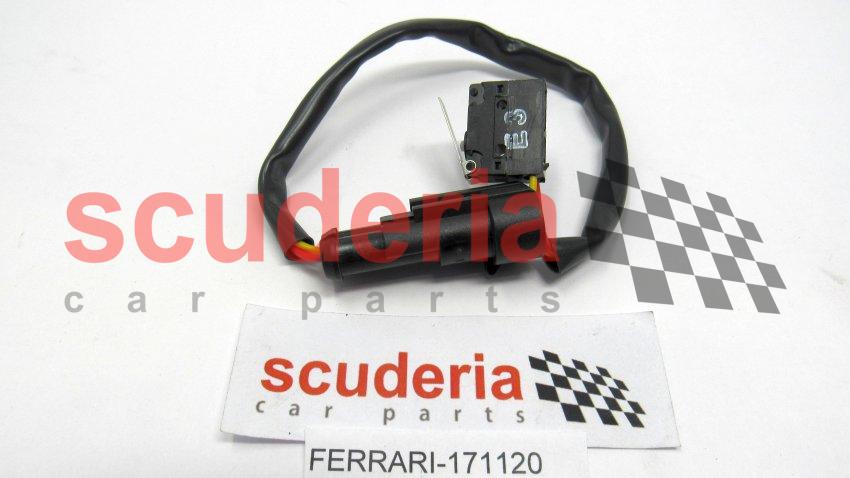

	171120	ミルコスイッチ	$152.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	63576110	左側外側ドアハンドル	$208.58	注文するには
	82888600	RH.サイドエクスターナルハンドル	お問い合わせ	注文するには
	82888700	LH.サイドエクスターナルハンドル	お問い合わせ	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	13309277	スクリュー	$0.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	64861100	右側内側ガスケット	$19.04	注文するには
	64861200	左側内側ガスケット	$19.04	注文するには

写真	部品番号	説明	価格(各)	ストック
	64860600	アーム	$110.70	注文するには

写真	部品番号	説明	価格(各)	ストック
	64860700	ハンドルスプリング	$25.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	64861000	左サイドハンドルガスケット	$167.49	注文するには
	64860900	右サイドハンドルガスケット	$167.49	注文するには

写真	部品番号	説明	価格(各)	ストック
	64860410	右サイドハンドルシート	$93.05	注文するには
	64860510	左サイドハンドルシート	$93.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	65398700	ブッシング	$51.33	注文するには

写真	部品番号	説明	価格(各)	ストック
	64860800	ピン	$78.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	65520700	ウォッシャー	$11.67	注文するには

写真	部品番号	説明	価格(各)	ストック
	65398600	ガイド	$20.84	注文するには

写真	部品番号	説明	価格(各)	ストック
	178187	マイクロスイッチ	$75.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	63179900	ファスナークリップ	$3.99	注文するには

写真	部品番号	説明	価格(各)	ストック
	65806300	プレート	$41.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	63853400	ゴムブッシュ	$4.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	14578283	タイロッド保持クリップ	$0.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	64803300	可動ヒンジ	$240.67	注文するには

写真	部品番号	説明	価格(各)	ストック
	62825300	ブッシング	$33.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	65195200	タイロッド	$304.86	注文するには

写真	部品番号	説明	価格(各)	ストック
	63892300	ドアガスケット	$4.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	16043436	スクリュー	$0.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	84653800	ウォッシャー	$5.30	注文するには

写真	部品番号	説明	価格(各)	ストック
	13550405	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	63895200	右側コラム	$28.87	注文するには
	63895300	左サイドコラム	$28.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	ナット	$1.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	67111800	ブラケット	$256.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	230083	スクリュー	$1.30	注文するには

写真	部品番号	説明	価格(各)	ストック
	64803400	ピン	$67.38	もうすぐ到着します

写真	部品番号	説明	価格(各)	ストック
	11087974	スナップリング	$0.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	68917600	スイッチ固定プレート	$27.26	注文するには

写真	部品番号	説明	価格(各)	ストック
	179697	ピラースイッチ	$33.55	注文するには

写真	部品番号	説明	価格(各)	ストック
	64803200	固定ヒンジ	$146.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	66842800	ピン	$3.68	注文するには

写真	部品番号	説明	価格(各)	ストック
	16043534	スクリュー	$0.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	84653800	ウォッシャー	$5.30	注文するには

写真	部品番号	説明	価格(各)	ストック
	13550405	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	62825300	ブッシング	$33.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	810790	ファスナークリップ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	80681200	LH.インターナルドアオープニングハンドル	$669.34	注文するには
	80681000	RH。ドアオープニングハンドル	$669.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	85833700	スクリュー	$0.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	82242400	ウォッシャー	$0.08	注文するには

写真	部品番号	説明	価格(各)	ストック
	86694200	スクリュー	$133.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	13577724	ウォッシャー	$2.01	注文するには

写真	部品番号	説明	価格(各)	ストック
	14163874	スプリングピン	$0.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	65998600	シム	$6.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	63693700	ウォッシャー	$0.70	注文するには

写真	部品番号	説明	価格(各)	ストック
	63693800	ナット	$0.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	63992900	スクリュー	$0.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	81261800	ドアロック LH.外部ロックのないケーブル一式	$288.81	注文するには
	81230100	ドアロック右外部ロックなし、ケーブル付き	$252.20	注文するには
	81230200	ドアロック右外部ロックなし、ケーブル付き	$278.88	注文するには

...and 1 more part variants. See table on right for more details.

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	80360000	RH。ドアオープニングハンドル	80360000 RH。ドアオープニングハンドル	$753.01	1
1	80360100	LH.インターナルドアオープニングハンドル	80360100 LH.インターナルドアオープニングハンドル	$753.01	1
2	68993200	左側ドアロック（ケーブル付き	68993200 左側ドアロック（ケーブル付き Replaced by lock compl. with cables ref. 66; Not for GD; No longer supplied	$320.90 MSRP: ~~446.46~~ (28.1% off)	1
2	80355200	右側ドアロック	80355200 右側ドアロック Replaced by lock compl. with cables ref. 66; Not for GD; No longer supplied	-	1	Enquire
2	80355300	左側ドアロック	80355300 左側ドアロック Replaced by lock compl. with cables ref. 66; Applicable for GD; No longer supplied	-	1	Enquire
3	68602600	エクステリアドアリリースケーブル	68602600 エクステリアドアリリースケーブル Replaced by lock compl. with cables ref. 66; No longer supplied	$30.24 MSRP: ~~39.65~~ (23.7% off)	1
4	65069300	ドア内部開口部ケーブル	65069300 ドア内部開口部ケーブル Replaced by lock compl. with cables ref. 66; No longer supplied	$23.65 MSRP: ~~71.95~~ (67.1% off)	2
5	62940900	六角ボルト M6 x 15	62940900 六角ボルト M6 x 15	$1.46 MSRP: ~~1.75~~ (16.6% off)	6
6	13550277	ウォッシャー	13550277 ウォッシャー	$0.36	6
7	65839400	右側ドアロックブロック	65839400 右側ドアロックブロック Applicable for GD	$306.77	1
7	65839500	左側ドアロックブロック	65839500 左側ドアロックブロック Not for GD	$306.77	1
8	63859200	マイクロスイッチ	63859200 マイクロスイッチ Applicable for GD	$272.77 MSRP: ~~349.80~~ (22% off)	1
8	63859200	マイクロスイッチ	63859200 マイクロスイッチ Not for GD	$272.77 MSRP: ~~349.80~~ (22% off)	1
9	13046011	ナット	13046011 ナット	$0.37	4
10	65836500	セーフティタイロッド	65836500 セーフティタイロッド	$101.07	2
11	62794000	ジョイント	62794000 ジョイント	$1.25 MSRP: ~~1.97~~ (36.5% off)	4
12	67743000	RH.ブラケットブラケット	67743000 RH.ブラケットブラケット	-	1	Enquire
12	67743100	LH.ブラケット	67743100 LH.ブラケット	-	1	Enquire
13	13027024	SCREW M6 X 16MM	13027024 SCREW M6 X 16MM	$0.21 MSRP: ~~1.00~~ (79% off)	2
14	14059290	ナット	14059290 ナット	$1.36	4
15	10519424	ウォッシャー	10519424 ウォッシャー	$0.02 MSRP: ~~0.25~~ (92% off)	4
16	67744000	RH.ブラケットブラケット	67744000 RH.ブラケットブラケット	$102.31	1
16	67744100	LH.ブラケット	67744100 LH.ブラケット	$102.31	1
17	171120	ミルコスイッチ	171120 ミルコスイッチ	$152.42	2
18	63576110	左側外側ドアハンドル	63576110 左側外側ドアハンドル Standard	$208.58	1
18	82888600	RH.サイドエクスターナルハンドル	82888600 RH.サイドエクスターナルハンドル Carbon	-	1	Enquire
18	82888700	LH.サイドエクスターナルハンドル	82888700 LH.サイドエクスターナルハンドル Carbon	-	1	Enquire
18	63576010	右側外部ドアハンドル	63576010 右側外部ドアハンドル Standard	$208.58 MSRP: ~~269.94~~ (22.7% off)	1
19	13309277	スクリュー	13309277 スクリュー	$0.36	2
20	64861100	右側内側ガスケット	64861100 右側内側ガスケット	$19.04	1
20	64861200	左側内側ガスケット	64861200 左側内側ガスケット	$19.04	1
21	64860600	アーム	64860600 アーム	$110.70 MSRP: ~~147.90~~ (25.2% off)	2
22	64860700	ハンドルスプリング	64860700 ハンドルスプリング	$25.66 MSRP: ~~50.35~~ (49% off)	2
23	64861000	左サイドハンドルガスケット	64861000 左サイドハンドルガスケット	$167.49	1
23	64860900	右サイドハンドルガスケット	64860900 右サイドハンドルガスケット	$167.49	1
24	64860410	右サイドハンドルシート	64860410 右サイドハンドルシート	$93.05	1
24	64860510	左サイドハンドルシート	64860510 左サイドハンドルシート	$93.05	1
25	65398700	ブッシング	65398700 ブッシング	$51.33 MSRP: ~~95.05~~ (46% off)	2
26	64860800	ピン	64860800 ピン	$78.72 MSRP: ~~132.81~~ (40.7% off)	2
27	65520700	ウォッシャー	65520700 ウォッシャー	$11.67 MSRP: ~~25.69~~ (54.6% off)	4
28	65398600	ガイド	65398600 ガイド	$20.84	2
29	178187	マイクロスイッチ	178187 マイクロスイッチ	$75.40 MSRP: ~~103.40~~ (27.1% off)	2
30	63179900	ファスナークリップ	63179900 ファスナークリップ	$3.99 MSRP: ~~5.49~~ (27.3% off)	2
31	65806300	プレート	65806300 プレート	$41.38	2
32	63853400	ゴムブッシュ	63853400 ゴムブッシュ	$4.47	2
33	14578283	タイロッド保持クリップ	14578283 タイロッド保持クリップ	$0.11 MSRP: ~~0.75~~ (85.3% off)	2
34	64803300	可動ヒンジ	64803300 可動ヒンジ	$240.67	4
35	62825300	ブッシング	62825300 ブッシング	$33.45 MSRP: ~~48.70~~ (31.3% off)	8
36	65195200	タイロッド	65195200 タイロッド	$304.86	2
37	63892300	ドアガスケット	63892300 ドアガスケット	$4.47	2
38	16043436	スクリュー	16043436 スクリュー	$0.45	12
39	84653800	ウォッシャー	84653800 ウォッシャー	$5.30	12
40	13550405	ウォッシャー	13550405 ウォッシャー	$0.06 MSRP: ~~0.20~~ (70% off)	12
41	63895200	右側コラム	63895200 右側コラム	$28.87 MSRP: ~~44.39~~ (35% off)	1
41	63895300	左サイドコラム	63895300 左サイドコラム	$28.87 MSRP: ~~44.40~~ (35% off)	1
42	14059290	ナット	14059290 ナット	$1.36	4
43	67111800	ブラケット	67111800 ブラケット	$256.72 MSRP: ~~384.79~~ (33.3% off)	2
44	230083	スクリュー	230083 スクリュー	$1.30	8
45	64803400	ピン ARRIVING SOON	64803400 ピン ARRIVING SOON	$67.38	4
46	11087974	スナップリング	11087974 スナップリング	$0.18 MSRP: ~~0.49~~ (63.3% off)	4
47	68917600	スイッチ固定プレート	68917600 スイッチ固定プレート	$27.26 MSRP: ~~36.78~~ (25.9% off)	2
48	179697	ピラースイッチ	179697 ピラースイッチ	$33.55 MSRP: ~~45.86~~ (26.8% off)	2
49	64803200	固定ヒンジ	64803200 固定ヒンジ	$146.00	4
50	66842800	ピン	66842800 ピン	$3.68 MSRP: ~~4.95~~ (25.7% off)	2
51	16043534	スクリュー	16043534 スクリュー	$0.34	12
52	84653800	ウォッシャー	84653800 ウォッシャー	$5.30	12
53	13550405	ウォッシャー	13550405 ウォッシャー	$0.06 MSRP: ~~0.20~~ (70% off)	12
54	62825300	ブッシング	62825300 ブッシング	$33.45 MSRP: ~~48.70~~ (31.3% off)	8
55	810790	ファスナークリップ	810790 ファスナークリップ	-	2	Enquire
56	80681200	LH.インターナルドアオープニングハンドル	80681200 LH.インターナルドアオープニングハンドル	$669.34	1
56	80681000	RH。ドアオープニングハンドル	80681000 RH。ドアオープニングハンドル	$669.34	1
57	85833700	スクリュー	85833700 スクリュー	$0.34 MSRP: ~~1.25~~ (72.8% off)	2
58	82242400	ウォッシャー	82242400 ウォッシャー	$0.08	2
59	86694200	スクリュー	86694200 スクリュー	$133.42	4
60	13577724	ウォッシャー	13577724 ウォッシャー	$2.01	4
61	14163874	スプリングピン	14163874 スプリングピン	$0.88	2
62	65998600	シム	65998600 シム	$6.27	4
63	63693700	ウォッシャー	63693700 ウォッシャー	$0.70	2
64	63693800	ナット	63693800 ナット	$0.88	2
65	63992900	スクリュー	63992900 スクリュー	$0.60 MSRP: ~~1.55~~ (61.3% off)	2
66	81261800	ドアロック LH.外部ロックのないケーブル一式	81261800 ドアロック LH.外部ロックのないケーブル一式 Applicable for GD	$288.81	1
66	81230100	ドアロック右外部ロックなし、ケーブル付き	81230100 ドアロック右外部ロックなし、ケーブル付き Not for GD	$252.20	1
66	81230200	ドアロック右外部ロックなし、ケーブル付き	81230200 ドアロック右外部ロックなし、ケーブル付き Applicable for GD	$278.88	1
66	81189900	ドアロック LH.外部ロックのないケーブル一式	81189900 ドアロック LH.外部ロックのないケーブル一式 Not for GD	$278.88	1
