Ferrari 430 Scuderia - ドア - 下部構造とトリム

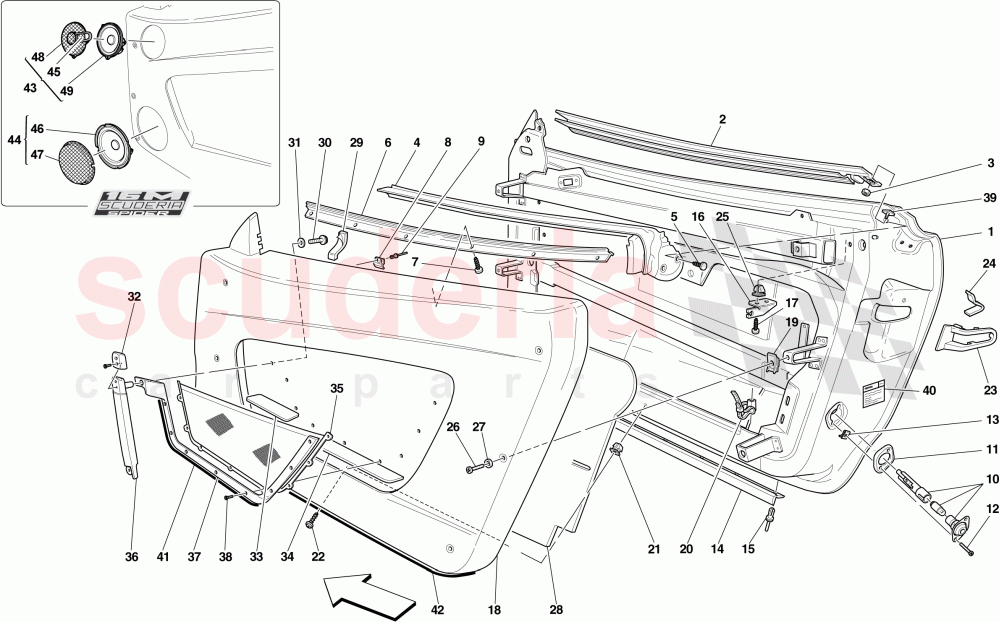

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	81726911	RH.ドアドアボディ	$8,159.73	注文するには
	81727011	LH.ドアドアボディワーク	$8,159.73	注文するには
	80827911	LH.ドアドアボディワーク	$8,916.23	注文するには

...and 7 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	65164400	社外右側ウィンドスクレーパーシール	$579.56	在庫あり
	65164500	左側外窓スクレーパーシール	$560.85	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14042077	ナット	$0.84	注文するには

写真	部品番号	説明	価格(各)	ストック
	65544600	右側内窓スクレーパーシール	$801.24	注文するには
	65544700	左側内窓スクレーパーシール	$801.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	14591687	ファスナーボタン	$0.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	65013000	右サイドモール	$41.27	注文するには
	65546200	左サイドモール	$41.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	14302920	スクリュー	$0.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	64595200	ファスナークリップ	$65.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	10425901	リベット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	184786	オープンドアライト	$120.17	注文するには
	82139800	ドアリフレクターレンズ	$41.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	140576	ガスケット	$17.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	15901575	スクリュー	$0.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	61828500	ファスナークリップ	$0.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	64855600	ガスケット	$68.83	注文するには

写真	部品番号	説明	価格(各)	ストック
	62764000	リベット	$0.16	在庫あり

写真	部品番号	説明	価格(各)	ストック
	65547800	左サイドブラケット	$3.24	注文するには
	65546400	右サイドブラケット	$3.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	15903975	スクリュー	$0.64	在庫あり

写真	部品番号	説明	価格(各)	ストック
	81964900	RH.ドアパネル	$4,827.51	注文するには
	81965000	LH.ドアパネル	$10,233.36	注文するには
	80120900	RH.ドアパネル	$9,913.72	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	14190290	ナット	$1.46	注文するには

写真	部品番号	説明	価格(各)	ストック
	177553	クランプ	$0.49	注文するには

写真	部品番号	説明	価格(各)	ストック
	14201980	ブロック	$0.15	在庫あり

写真	部品番号	説明	価格(各)	ストック
	15688170	スクリュー	$0.35	注文するには

写真	部品番号	説明	価格(各)	ストック
	68640600	右側シートベルトスロットサラウンド	$8.14	注文するには
	68640700	左側シートベルトスロットサラウンド	$8.14	注文するには

写真	部品番号	説明	価格(各)	ストック
	65705300	クリップ	$0.33	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14201980	ブロック	$0.15	在庫あり

写真	部品番号	説明	価格(各)	ストック
	915271	スクリュー	$1.28	注文するには

写真	部品番号	説明	価格(各)	ストック
	62769800	ウォッシャー	$0.26	在庫あり

写真	部品番号	説明	価格(各)	ストック
	81772700	LH.防水膜	$267.66	注文するには
	80866100	RH.防水膜	$271.76	注文するには
	80866200	LH.防水膜	$271.76	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	67953900	防振ガスケット	$0.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	14303087	スクリュー	$0.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	10519278	ウォッシャー	$0.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	80364500	固定プレートハンドル	$286.02	注文するには
	80364600	固定プレートハンドル	$291.73	注文するには

写真	部品番号	説明	価格(各)	ストック
	82099900	LH。フロントストップキャップ	$99.18	注文するには
	80607200	RH。フロントストップキャップ	$75.57	注文するには
	80610800	LH。フロントストップキャップ	$61.58	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	80608200	RH。リアストップキャップ	$75.57	注文するには
	80610900	LH.リアストップキャップ	$75.57	注文するには

写真	部品番号	説明	価格(各)	ストック
	80457600	RH.モールディングマウント	$247.99	注文するには
	80458000	LH.マウント	$299.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	80120100	RH.ハンドル	$632.34	注文するには
	80120700	LH.ハンドル	$771.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	80365300	RH.フレーム	$597.90	注文するには
	80365400	LH.フレーム	$597.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	82007000	スクリュー	$0.20	在庫あり

写真	部品番号	説明	価格(各)	ストック
	67194200	プレート	$3.97	注文するには

写真	部品番号	説明	価格(各)	ストック
	199130	水銀含有ラベル	$11.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	80606200	ガスケット	$141.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	80606300	ガスケット	$63.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	82154900	右側ツィーター+ミッドレンジ	$2,265.10	注文するには
	82155000	左側トゥイーター+ミッドレンジ	$2,265.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	82037800	RH.ロワーウーファー	$2,009.42	注文するには
	82086900	LH.ロワーウーファー	$1,992.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	82039100	RH.ツィーターロゴ	$171.23	注文するには
	82039200	LH.ツイーターロゴ	$163.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	82037900	ロアウーファー	$1,474.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	70002317	RH.ロアウーファーメッシュ	$1,489.92	注文するには

写真	部品番号	説明	価格(各)	ストック
	82038200	右側トゥイーター	$1,983.58	注文するには
	82038300	左側トゥイーター	$1,983.58	注文するには

写真	部品番号	説明	価格(各)	ストック
	82038100	ミッドレンジ	$816.38	注文するには

すべて見る

ダイアグラムタップして拡大します

0 パーツ ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	81726911	RH.ドアドアボディ	81726911 RH.ドアドアボディ Applicable for Spider 16M; Applicable for GD	$8,159.73	1
1	81727011	LH.ドアドアボディワーク	81727011 LH.ドアドアボディワーク Applicable for Spider 16M; Applicable for GD	$8,159.73	1
1	80827911	LH.ドアドアボディワーク	80827911 LH.ドアドアボディワーク Not for Spider 16M; Applicable for USA, CDN	$8,916.23	1
1	80827911	LH.ドアドアボディワーク	80827911 LH.ドアドアボディワーク Applicable for Spider 16M; Not for GD	$8,916.23	1
1	81038911	LH.ドアドアボディワーク	81038911 LH.ドアドアボディワーク Not for Spider 16M; Applicable for GD	$12,145.02	1
1	80828111	RH.ドアドアボディ	80828111 RH.ドアドアボディ Not for Spider 16M; Applicable for USA, CDN	$8,916.23	1
1	69902111	LH.ドアドアボディワーク	69902111 LH.ドアドアボディワーク Not for Spider 16M; Not for USA, CDN, GD	$8,916.23	1
1	81038811	RH.ドアドアボディ	81038811 RH.ドアドアボディ Not for Spider 16M; Not for USA, CDN, GD	$12,145.02	1
1	80828111	RH.ドアドアボディ	80828111 RH.ドアドアボディ Applicable for Spider 16M; Not for GD	$8,916.23	1
1	81038811	RH.ドアドアボディ	81038811 RH.ドアドアボディ Not for Spider 16M; Applicable for GD	$12,145.02	1
2	65164400	社外右側ウィンドスクレーパーシール IN STOCK	65164400 社外右側ウィンドスクレーパーシール IN STOCK	$579.56	1
2	65164500	左側外窓スクレーパーシール IN STOCK	65164500 左側外窓スクレーパーシール IN STOCK	$560.85	1
3	14042077	ナット	14042077 ナット	$0.84	2
4	65544600	右側内窓スクレーパーシール	65544600 右側内窓スクレーパーシール	$801.24	1
4	65544700	左側内窓スクレーパーシール	65544700 左側内窓スクレーパーシール	$801.24	1
5	14591687	ファスナーボタン	14591687 ファスナーボタン	$0.07 MSRP: ~~0.49~~ (85.7% off)	4
6	65013000	右サイドモール	65013000 右サイドモール	$41.27	1
6	65546200	左サイドモール	65546200 左サイドモール	$41.27	1
7	14302920	スクリュー	14302920 スクリュー	$0.07	12
8	64595200	ファスナークリップ	64595200 ファスナークリップ	$65.21	6
9	10425901	リベット	10425901 リベット	-	12	Enquire
10	184786	オープンドアライト	184786 オープンドアライト Not for Spider 16M	$120.17	2
10	82139800	ドアリフレクターレンズ	82139800 ドアリフレクターレンズ Applicable for Spider 16M	$41.71	2
11	140576	ガスケット	140576 ガスケット	$17.44 MSRP: ~~26.74~~ (34.8% off)	2
12	15901575	スクリュー	15901575 スクリュー	$0.18	4
13	61828500	ファスナークリップ	61828500 ファスナークリップ	$0.53	4
14	64855600	ガスケット	64855600 ガスケット	$68.83	2
15	62764000	リベット IN STOCK	62764000 リベット IN STOCK	$0.16 MSRP: ~~0.95~~ (83.2% off)	14
16	65547800	左サイドブラケット	65547800 左サイドブラケット	$3.24	1
16	65546400	右サイドブラケット	65546400 右サイドブラケット	$3.24	1
17	15903975	スクリュー IN STOCK	15903975 スクリュー IN STOCK	$0.64 MSRP: ~~1.75~~ (63.4% off)	4
18	81964900	RH.ドアパネル	81964900 RH.ドアパネル Applicable for Spider 16M	$4,827.51	1
18	81965000	LH.ドアパネル	81965000 LH.ドアパネル Applicable for Spider 16M	$10,233.36	1
18	80120900	RH.ドアパネル	80120900 RH.ドアパネル Not for Spider 16M	$9,913.72	1
18	80120800	LH.ドアパネル	80120800 LH.ドアパネル Not for Spider 16M	$9,913.72	1
19	14190290	ナット	14190290 ナット	$1.46 MSRP: ~~4.25~~ (65.6% off)	12
20	177553	クランプ	177553 クランプ	$0.49 MSRP: ~~1.25~~ (60.8% off)	8
21	14201980	ブロック IN STOCK	14201980 ブロック IN STOCK	$0.15 MSRP: ~~0.50~~ (70% off)	8
22	15688170	スクリュー	15688170 スクリュー	$0.35	8
23	68640600	右側シートベルトスロットサラウンド	68640600 右側シートベルトスロットサラウンド	$8.14 MSRP: ~~10.42~~ (21.9% off)	1
23	68640700	左側シートベルトスロットサラウンド	68640700 左側シートベルトスロットサラウンド	$8.14 MSRP: ~~10.42~~ (21.9% off)	1
24	65705300	クリップ IN STOCK	65705300 クリップ IN STOCK	$0.33 MSRP: ~~0.50~~ (34% off)	4
25	14201980	ブロック IN STOCK	14201980 ブロック IN STOCK	$0.15 MSRP: ~~0.50~~ (70% off)	2
26	915271	スクリュー	915271 スクリュー	$1.28	14
27	62769800	ウォッシャー IN STOCK	62769800 ウォッシャー IN STOCK	$0.26 MSRP: ~~0.30~~ (13.3% off)	14
28	81772700	LH.防水膜	81772700 LH.防水膜 Applicable for Spider 16M	$267.66	1
28	80866100	RH.防水膜	80866100 RH.防水膜 Not for Spider 16M	$271.76	1
28	80866200	LH.防水膜	80866200 LH.防水膜 Not for Spider 16M	$271.76	1
28	81772600	RH.防水膜	81772600 RH.防水膜 Applicable for Spider 16M	$217.40	1
29	67953900	防振ガスケット	67953900 防振ガスケット	$0.66	6
30	14303087	スクリュー	14303087 スクリュー	$0.60	2
31	10519278	ウォッシャー	10519278 ウォッシャー	$0.07 MSRP: ~~0.50~~ (86% off)	2
32	80364500	固定プレートハンドル	80364500 固定プレートハンドル	$286.02	1
32	80364600	固定プレートハンドル	80364600 固定プレートハンドル	$291.73	1
33	82099900	LH。フロントストップキャップ	82099900 LH。フロントストップキャップ Applicable for Spider 16M	$99.18	1
33	80607200	RH。フロントストップキャップ	80607200 RH。フロントストップキャップ Not for Spider 16M	$75.57	1
33	80610800	LH。フロントストップキャップ	80610800 LH。フロントストップキャップ Not for Spider 16M	$61.58	1
33	82099800	RH。フロントストップキャップ	82099800 RH。フロントストップキャップ Applicable for Spider 16M	$99.18	1
34	80608200	RH。リアストップキャップ	80608200 RH。リアストップキャップ	$75.57	1
34	80610900	LH.リアストップキャップ	80610900 LH.リアストップキャップ	$75.57	1
35	80457600	RH.モールディングマウント	80457600 RH.モールディングマウント	$247.99	1
35	80458000	LH.マウント	80458000 LH.マウント	$299.16	1
36	80120100	RH.ハンドル	80120100 RH.ハンドル	$632.34	1
36	80120700	LH.ハンドル	80120700 LH.ハンドル	$771.54	1
37	80365300	RH.フレーム	80365300 RH.フレーム	$597.90	1
37	80365400	LH.フレーム	80365400 LH.フレーム	$597.90	1
38	82007000	スクリュー IN STOCK	82007000 スクリュー IN STOCK	$0.20 MSRP: ~~0.90~~ (77.8% off)	16
39	67194200	プレート	67194200 プレート	$3.97 MSRP: ~~5.23~~ (24.1% off)	2
40	199130	水銀含有ラベル	199130 水銀含有ラベル Applicable for USA, CDN	$11.40	1
41	80606200	ガスケット	80606200 ガスケット	$141.87	2
42	80606300	ガスケット	80606300 ガスケット	$63.16	2
43	82154900	右側ツィーター+ミッドレンジ	82154900 右側ツィーター+ミッドレンジ Applicable for Spider 16M; Replaced by 82038200 ref. 48 and 82038100 ref. 49; No longer supplied	$2,265.10	1
43	82155000	左側トゥイーター+ミッドレンジ	82155000 左側トゥイーター+ミッドレンジ Applicable for Spider 16M; Replaced by 82038300 ref. 48 and 82038100 ref. 49; No longer supplied	$2,265.10	1
44	82037800	RH.ロワーウーファー	82037800 RH.ロワーウーファー 165 mm; Applicable for Spider 16M; Applicable until depletion	$2,009.42	1
44	82086900	LH.ロワーウーファー	82086900 LH.ロワーウーファー 165 mm; Applicable for Spider 16M; Applicable until depletion	$1,992.44	1
45	82039100	RH.ツィーターロゴ	82039100 RH.ツィーターロゴ Applicable for Spider 16M	$171.23	1
45	82039200	LH.ツイーターロゴ	82039200 LH.ツイーターロゴ Applicable for Spider 16M	$163.09	1
46	82037900	ロアウーファー	82037900 ロアウーファー 165 mm; Applicable for Spider 16M	$1,474.62	2
47	70002317	RH.ロアウーファーメッシュ	70002317 RH.ロアウーファーメッシュ 165 mm; Applicable for Spider 16M	$1,489.92	1
48	82038200	右側トゥイーター	82038200 右側トゥイーター	$1,983.58	1
48	82038300	左側トゥイーター	82038300 左側トゥイーター	$1,983.58	1
49	82038100	ミッドレンジ	82038100 ミッドレンジ	$816.38	2
