油圧F1ギアボックスとクラッチコントロール

Ferrari 430 Scuderia

自分の役割を見つける

Ferrari 430 Scuderia - 油圧F1ギアボックスとクラッチコントロール

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
247996 ブリードスクリュー $65.18 注文するには
写真 部品番号 説明 価格(各) ストック
248399 油圧アクチュエータキット $9,512.21 注文するには
写真 部品番号 説明 価格(各) ストック
248088 再循環パイプキット $270.31 注文するには
写真 部品番号 説明 価格(各) ストック
248093 クイックディスコネクトキット $381.62 注文するには
写真 部品番号 説明 価格(各) ストック
248096 EV1パイプキット $1,224.39 注文するには
写真 部品番号 説明 価格(各) ストック
248097 EV2パイプキット $1,192.59 注文するには
写真 部品番号 説明 価格(各) ストック
248400 EV3パイプキット $1,510.62 注文するには
写真 部品番号 説明 価格(各) ストック
248401 EV4パイプキット $1,777.76 注文するには
写真 部品番号 説明 価格(各) ストック
248402 EV5パイプキット $1,210.71 注文するには
写真 部品番号 説明 価格(各) ストック
248101 EVFパイプキット $890.46 注文するには
写真 部品番号 説明 価格(各) ストック
248095 ポジションセンサーキット $821.65 在庫あり
写真 部品番号 説明 価格(各) ストック
14040711 ナット $0.40 在庫あり
写真 部品番号 説明 価格(各) ストック
127496 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
16043124 スクリュー $0.16 在庫あり
写真 部品番号 説明 価格(各) ストック
127496 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
84653800 ウォッシャー $5.41 在庫あり
写真 部品番号 説明 価格(各) ストック
208101 チューブ・マウンティング・ブラケット $31.79 注文するには
写真 部品番号 説明 価格(各) ストック
242669 シールド取付ブラケット $190.80 注文するには
写真 部品番号 説明 価格(各) ストック
241707 アクチュエーターガードシールド $457.03 注文するには
写真 部品番号 説明 価格(各) ストック
15896470 ナット $0.05 注文するには
写真 部品番号 説明 価格(各) ストック
12637824 ウォッシャー $0.06 在庫あり
写真 部品番号 説明 価格(各) ストック
10903224 スクリュー $0.27 注文するには
写真 部品番号 説明 価格(各) ストック
186685 ブロックマウンティングブラケット $4.00 注文するには
写真 部品番号 説明 価格(各) ストック
177576 ケーブルグロメット $2.18 在庫あり
写真 部品番号 説明 価格(各) ストック
149707 スペーサー $1.09 在庫あり
写真 部品番号 説明 価格(各) ストック
124034 シース付きブラケット $2.47 注文するには
写真 部品番号 説明 価格(各) ストック
13540724 スタッドボルト $0.47 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.40 在庫あり
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー $0.06 在庫あり
写真 部品番号 説明 価格(各) ストック
208103 ブラケット $27.02 注文するには
写真 部品番号 説明 価格(各) ストック
16043124 スクリュー $0.16 在庫あり
写真 部品番号 説明 価格(各) ストック
208622 センサーガードシールド $286.21 注文するには
写真 部品番号 説明 価格(各) ストック
15896470 ナット $0.05 注文するには
写真 部品番号 説明 価格(各) ストック
12637824 ウォッシャー $0.06 在庫あり
写真 部品番号 説明 価格(各) ストック
180745 シールド取付ブラケット $54.05 注文するには
写真 部品番号 説明 価格(各) ストック
13516424 スタッドボルト $29.44 注文するには
写真 部品番号 説明 価格(各) ストック
14040711 ナット $0.40 在庫あり
写真 部品番号 説明 価格(各) ストック
12638524 ウォッシャー $0.06 在庫あり
写真 部品番号 説明 価格(各) ストック
208842 ブラケット $7.77 注文するには
写真 部品番号 説明 価格(各) ストック
10902424 スクリュー $0.14 在庫あり
写真 部品番号 説明 価格(各) ストック
127494 ウォッシャー $0.08 在庫あり
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー $0.06 在庫あり
写真 部品番号 説明 価格(各) ストック
11501024 スタッドボルト $1.06 注文するには
写真 部品番号 説明 価格(各) ストック
11500724 スタッドボルト $1.25 注文するには
写真 部品番号 説明 価格(各) ストック
103038 ダボ $1.25 在庫あり
写真 部品番号 説明 価格(各) ストック
14040711 ナット $0.40 在庫あり
写真 部品番号 説明 価格(各) ストック
127496 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
13516424 スタッドボルト $29.44 注文するには
写真 部品番号 説明 価格(各) ストック
179346 保護シース $429.32 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.40 在庫あり
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.06 在庫あり
写真 部品番号 説明 価格(各) ストック
242682 アッパーアクチュエーターマウントブラケット $18.50 注文するには
すべて見る

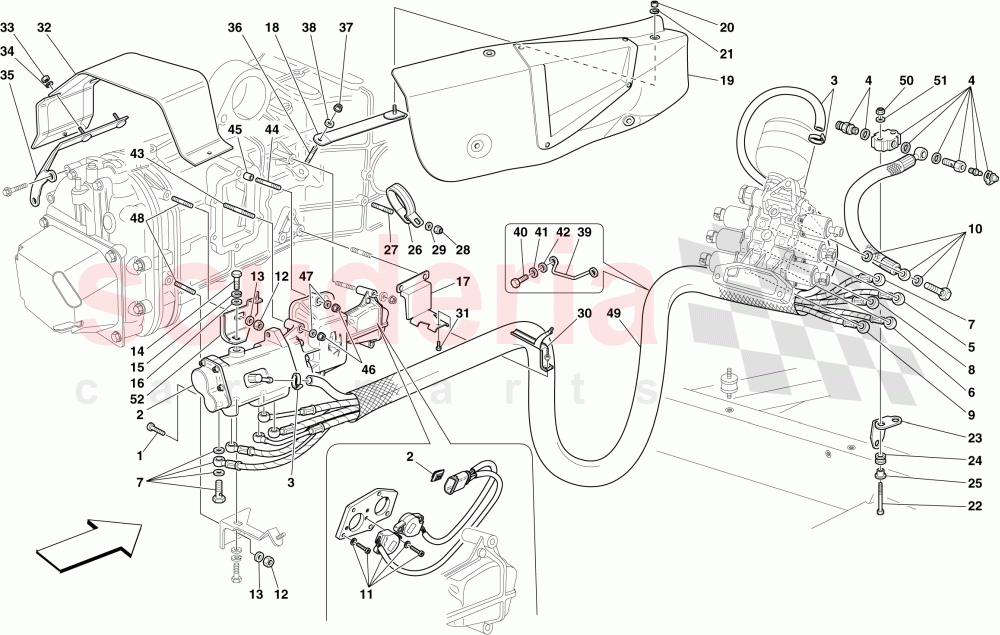

HYDRAULIC F1 GEARBOX AND CLUTCH CONTROL of Ferrari Ferrari 430 Scuderia ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
- 234259
F1タイプギアボックスシステムコンポーネントキット 		$9,189.41 (21.2% off) 1
1 247996
ブリードスクリュー 		$65.18 3
2 248399
油圧アクチュエータキット 		$9,512.21 (28.6% off) 1
3 248088
再循環パイプキット 		$270.31 1
4 248093
クイックディスコネクトキット 		$381.62 1
5 248096
EV1パイプキット 		$1,224.39 1
6 248097
EV2パイプキット 		$1,192.59 1
7 248400
EV3パイプキット 		$1,510.62 1
8 248401
EV4パイプキット 		$1,777.76 1
9 248402
EV5パイプキット 		$1,210.71 1
10 248101
EVFパイプキット 		$890.46 1
11 248095
ポジションセンサーキット
在庫あり 		$821.65 (15.4% off) 1
12 14040711
ナット
在庫あり 		$0.40 2
13 127496
ウォッシャー 		$0.06 (80% off) 2
14 16043124
スクリュー
M8 X 14
在庫あり 		$0.16 1
15 127496
ウォッシャー 		$0.06 (80% off) 1
16 84653800
ウォッシャー
在庫あり 		$5.41 1
17 208101
チューブ・マウンティング・ブラケット 		$31.79 1
18 242669
シールド取付ブラケット 		$190.80 1
19 241707
アクチュエーターガードシールド 		$457.03 1
20 15896470
ナット 		$0.05 (95.7% off) 4
21 12637824
ウォッシャー
在庫あり 		$0.06 (88% off) 4
22 10903224
スクリュー 		$0.27 (32.5% off) 2
23 186685
ブロックマウンティングブラケット 		$4.00 1
24 177576
ケーブルグロメット
在庫あり 		$2.18 2
25 149707
スペーサー
在庫あり 		$1.09 (37.7% off) 2
26 124034
シース付きブラケット 		$2.47 1
27 13540724
スタッドボルト 		$0.47 1
28 14059290
フランジ付きナット M6
在庫あり 		$1.40 1
29 12643724
ウォッシャー
在庫あり 		$0.06 (88% off) 1
30 208103
ブラケット 		$27.02 1
31 16043124
スクリュー
M8 X 14
在庫あり 		$0.16 1
32 208622
センサーガードシールド 		$286.21 (36.9% off) 1
33 15896470
ナット 		$0.05 (95.7% off) 2
34 12637824
ウォッシャー
在庫あり 		$0.06 (88% off) 2
35 180745
シールド取付ブラケット 		$54.05 1
36 13516424
スタッドボルト 		$29.44 1
37 14040711
ナット
在庫あり 		$0.40 1
38 12638524
ウォッシャー
在庫あり 		$0.06 (76% off) 2
39 208842
ブラケット 		$7.77 1
40 10902424
スクリュー
在庫あり 		$0.14 (80% off) 2
41 127494
ウォッシャー
在庫あり 		$0.08 (88.2% off) 2
42 12643724
ウォッシャー
在庫あり 		$0.06 (88% off) 2
43 11501024
スタッドボルト 		$1.06 (81.3% off) 4
44 11500724
スタッドボルト 		$1.25 2
45 103038
ダボ
在庫あり 		$1.25 2
46 14040711
ナット
在庫あり 		$0.40 2
47 127496
ウォッシャー 		$0.06 (80% off) 2
48 13516424
スタッドボルト 		$29.44 2
49 179346
保護シース 		$429.32 1
50 14059290
フランジ付きナット M6
在庫あり 		$1.40 2
51 11197774
ウォッシャー
在庫あり 		$0.06 (80% off) 2
52 242682
アッパーアクチュエーターマウントブラケット 		$18.50 1
