CRANKCASE of Ferrari Ferrari 430 Scuderia Spider 16M

すべて見る

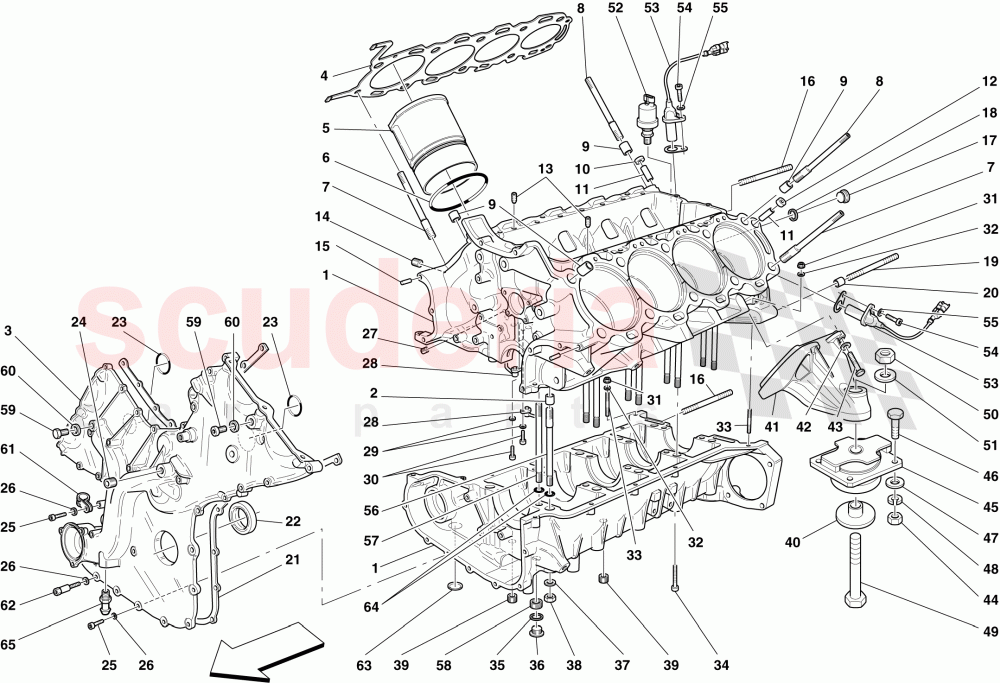

Ferrari 430 Scuderia Spider 16M - クランクケース

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	236095	コンプリートクランクケース	$3,832.97	注文するには

写真	部品番号	説明	価格(各)	ストック
	176421	センタリングダボ	$4.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	229253	フロントカバー	$898.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	55012820	右側ヘッドクランクケースガスケット	$408.95	在庫あり
	55012822	LHシリンダーヘッドガスケット	$410.99	在庫あり

写真	部品番号	説明	価格(各)	ストック
	232504	シリンダースリーブ	$1,071.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	186251	Oリング	$2.44	在庫あり

写真	部品番号	説明	価格(各)	ストック
	217967	スタッドボルト	$13.02	注文するには

写真	部品番号	説明	価格(各)	ストック
	802590	STUD BOLT CRANKCASE	$14.42	在庫あり

写真	部品番号	説明	価格(各)	ストック
	185360	センタリングダボ	$2.81	在庫あり

写真	部品番号	説明	価格(各)	ストック
	201850	ダボ	$4.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	200458	チェックバルブ	$9.27	在庫あり

写真	部品番号	説明	価格(各)	ストック
	201849	ダボ	$6.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	177727	センタリングダボ	$2.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	164400	ネジプラグ	$3.61	在庫あり

写真	部品番号	説明	価格(各)	ストック
	175611	センタリングダボ	$1.69	注文するには

写真	部品番号	説明	価格(各)	ストック
	13546834	スタッドボルト	$1.57	注文するには

写真	部品番号	説明	価格(各)	ストック
	307477	ネジプラグ	$3.66	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10263460	COPPER GASKET D.28-22.3 X 1.5	$0.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13546934	スタッドボルト	$1.69	在庫あり

写真	部品番号	説明	価格(各)	ストック
	100052	センタリングダボ	$2.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	245464323979	フロントカバーガスケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	188717	フロントクランクシャフトシール	$28.91	在庫あり

写真	部品番号	説明	価格(各)	ストック
	183010	Oリング	$1.61	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14324940	ネジプラグ	$2.14	注文するには

写真	部品番号	説明	価格(各)	ストック
	231622	スクリュー	$0.34	在庫あり
	231624	スクリュー	$0.42	在庫あり
	156828	スクリュー	$0.71	注文するには

...and 4 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13525770	ネジ切りインサート	$2.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	236815	ピストンクーリングノズル	$39.56	注文するには

写真	部品番号	説明	価格(各)	ストック
	11181474	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	252274	ワッシャー付きネジ	$0.45	注文するには
	14302921	スクリュー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	$1.43	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13541624	スタッドボルト	$0.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	14305324	スクリュー	$0.08	在庫あり
	231620	スクリュー	$0.31	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10261860	ガスケット	$0.43	在庫あり

写真	部品番号	説明	価格(各)	ストック
	104280	MAGNETIC THREADED PLUG M22 X 1.5	$5.95	在庫あり

写真	部品番号	説明	価格(各)	ストック
	178348	WASHER D.10.2-20 X 2	$0.74	在庫あり

写真	部品番号	説明	価格(各)	ストック
	133988	六角ナット M10 x 1.25 x 8	$0.20	在庫あり

写真	部品番号	説明	価格(各)	ストック
	282756	ネジプラグ	$2.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	236187	コンテナフライホイール	$25.86	注文するには

写真	部品番号	説明	価格(各)	ストック
	207221	左側エンジンマウント支柱	$1,446.12	注文するには
	207220	右側エンジンマウントストラット	$1,446.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	11190574	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11306934	スクリュー	$0.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	133988	六角ナット M10 x 1.25 x 8	$0.20	在庫あり

写真	部品番号	説明	価格(各)	ストック

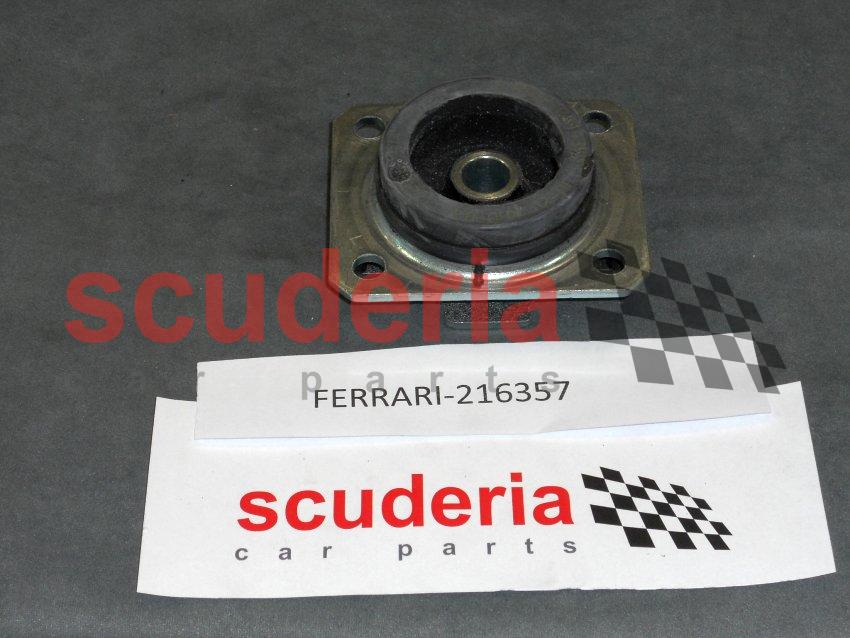

	216357	エンジンマウント	$273.99	在庫あり

写真	部品番号	説明	価格(各)	ストック
	15970634	スクリュー	$0.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	12647021	ウォッシャー	$0.31	在庫あり

写真	部品番号	説明	価格(各)	ストック
	127497	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11369634	スクリュー	$3.43	注文するには

写真	部品番号	説明	価格(各)	ストック
	176573	SELF-LOCKING HEX NUT M16 X 1.5	$1.91	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12601774A	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	219872	右側シリンダーバンク回転センサー	$161.83	在庫あり
	219873	LHシリンダーバンクスピードセンサー	$167.23	在庫あり

写真	部品番号	説明	価格(各)	ストック
	248334	スクリュー	$0.65	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	217794	スタッドボルト	$10.86	在庫あり

写真	部品番号	説明	価格(各)	ストック
	217796	スタッドボルト	$10.61	在庫あり

写真	部品番号	説明	価格(各)	ストック
	223577	THREADED INSERT M22 X 1.5 X 9MM	$5.67	在庫あり

写真	部品番号	説明	価格(各)	ストック
	187718	ブリードプラグ	$6.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	127497	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10441590	シース付きブラケット	$0.52	在庫あり

写真	部品番号	説明	価格(各)	ストック
	206672	スタッドボルト	$6.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	9162535	ネジプラグ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	134704	Oリング	$0.14	在庫あり

写真	部品番号	説明	価格(各)	ストック
	213389	コネクター	$12.93	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	236095	コンプリートクランクケース	236095 コンプリートクランクケース	$3,832.97	1
2	176421	センタリングダボ	176421 センタリングダボ	$4.07	10
3	229253	フロントカバー	229253 フロントカバー	$898.11	1
4	55012820	右側ヘッドクランクケースガスケット在庫あり	55012820 右側ヘッドクランクケースガスケット在庫あり	$408.95	1
4	55012822	LHシリンダーヘッドガスケット在庫あり	55012822 LHシリンダーヘッドガスケット在庫あり	$410.99	1
5	232504	シリンダースリーブ	232504 シリンダースリーブ	$1,071.09 MSRP: ~~1,751.20~~ (38.8% off)	8
6	186251	Oリング在庫あり	186251 Oリング在庫あり	$2.44 MSRP: ~~3.20~~ (23.8% off)	24
7	217967	スタッドボルト	217967 スタッドボルト	$13.02	10
8	802590	STUD BOLT CRANKCASE 在庫あり	802590 STUD BOLT CRANKCASE 在庫あり	$14.42	10
9	185360	センタリングダボ在庫あり	185360 センタリングダボ在庫あり	$2.81	4
10	201850	ダボ在庫あり	201850 ダボ在庫あり	$4.07	1
11	200458	チェックバルブ在庫あり	200458 チェックバルブ在庫あり	$9.27	2
12	201849	ダボ	201849 ダボ	$6.34	1
13	177727	センタリングダボ	177727 センタリングダボ	$2.48	2
14	164400	ネジプラグ在庫あり	164400 ネジプラグ在庫あり	$3.61	1
15	175611	センタリングダボ	175611 センタリングダボ	$1.69	2
16	13546834	スタッドボルト	13546834 スタッドボルト	$1.57	4
17	307477	ネジプラグ在庫あり	307477 ネジプラグ在庫あり	$3.66	1
18	10263460	COPPER GASKET D.28-22.3 X 1.5 在庫あり	10263460 COPPER GASKET D.28-22.3 X 1.5 在庫あり	$0.35 MSRP: ~~1.00~~ (65% off)	1
19	13546934	スタッドボルト在庫あり	13546934 スタッドボルト在庫あり	$1.69	3
20	100052	センタリングダボ	100052 センタリングダボ	$2.24	2
21	245464323979	フロントカバーガスケット	245464323979 フロントカバーガスケット枯渇まで使用可能	-	1	Enquire
22	188717	フロントクランクシャフトシール在庫あり	188717 フロントクランクシャフトシール在庫あり	$28.91 MSRP: ~~39.38~~ (26.6% off)	1
23	183010	Oリング在庫あり	183010 Oリング在庫あり	$1.61 MSRP: ~~2.89~~ (44.3% off)	2
24	14324940	ネジプラグ	14324940 ネジプラグ	$2.14	1
25	231622	スクリュー在庫あり	231622 スクリュー M6 X 35 在庫あり	$0.34 MSRP: ~~0.50~~ (32% off)	1
25	231624	スクリュー在庫あり	231624 スクリュー M6 X 45 在庫あり	$0.42	2
25	156828	スクリュー	156828 スクリュー M6 X 50	$0.71 MSRP: ~~1.50~~ (52.7% off)	3
25	14303924	スクリュー	14303924 スクリュー M6 X 70	$0.35	3
25	231619	スクリュー在庫あり	231619 スクリュー M6 X 18 在庫あり	$0.29	15
25	231619	スクリュー在庫あり	231619 スクリュー M6 X 22 在庫あり	$0.29	1
25	231620	スクリュー在庫あり	231620 スクリュー M6 X 30 在庫あり	$0.31 MSRP: ~~0.35~~ (11.4% off)	3
26	11197774	ウォッシャー在庫あり	11197774 ウォッシャー在庫あり	$0.06 MSRP: ~~0.30~~ (80% off)	28
27	13525770	ネジ切りインサート	13525770 ネジ切りインサート	$2.88 MSRP: ~~3.67~~ (21.5% off)	5
28	236815	ピストンクーリングノズル	236815 ピストンクーリングノズル	$39.56	8
29	11181474	ウォッシャー	11181474 ウォッシャー供給終了	$0.06	8
30	252274	ワッシャー付きネジ	252274 ワッシャー付きネジ	$0.45	8
30	14302921	スクリュー	14302921 スクリュー供給は終了しました。	$0.06	8
31	14059290	フランジ付きナット M6 在庫あり	14059290 フランジ付きナット M6 在庫あり	$1.43	2
32	11197774	ウォッシャー在庫あり	11197774 ウォッシャー在庫あり	$0.06 MSRP: ~~0.30~~ (80% off)	2
33	13541624	スタッドボルト	13541624 スタッドボルト	$0.51 MSRP: ~~1.49~~ (65.8% off)	2
34	14305324	スクリュー在庫あり	14305324 スクリュー在庫あり	$0.08	1
34	231620	スクリュー在庫あり	231620 スクリュー在庫あり	$0.31 MSRP: ~~0.35~~ (11.4% off)	10
35	10261860	ガスケット在庫あり	10261860 ガスケット在庫あり	$0.43 MSRP: ~~1.00~~ (57% off)	1
36	104280	MAGNETIC THREADED PLUG M22 X 1.5 在庫あり	104280 MAGNETIC THREADED PLUG M22 X 1.5 在庫あり	$5.95 MSRP: ~~6.90~~ (13.8% off)	1
37	178348	WASHER D.10.2-20 X 2 在庫あり	178348 WASHER D.10.2-20 X 2 在庫あり	$0.74	20
38	133988	六角ナット M10 x 1.25 x 8 在庫あり	133988 六角ナット M10 x 1.25 x 8 在庫あり	$0.20 MSRP: ~~0.35~~ (42.9% off)	20
39	282756	ネジプラグ	282756 ネジプラグ	$2.88	4
40	236187	コンテナフライホイール	236187 コンテナフライホイール	$25.86	2
41	207221	左側エンジンマウント支柱	207221 左側エンジンマウント支柱	$1,446.12	1
41	207220	右側エンジンマウントストラット	207220 右側エンジンマウントストラット	$1,446.12	1
42	11190574	ウォッシャー在庫あり	11190574 ウォッシャー在庫あり	$0.06	8
43	11306934	スクリュー	11306934 スクリュー	$0.54 MSRP: ~~1.50~~ (64% off)	8
44	133988	六角ナット M10 x 1.25 x 8 在庫あり	133988 六角ナット M10 x 1.25 x 8 在庫あり	$0.20 MSRP: ~~0.35~~ (42.9% off)	8
45	216357	エンジンマウント在庫あり	216357 エンジンマウント在庫あり	$273.99 MSRP: ~~367.70~~ (25.5% off)	2
46	15970634	スクリュー	15970634 スクリュー	$0.42 MSRP: ~~3.25~~ (87.1% off)	8
47	12647021	ウォッシャー在庫あり	12647021 ウォッシャー在庫あり	$0.31	8
48	127497	ウォッシャー在庫あり	127497 ウォッシャー在庫あり	$0.06 MSRP: ~~0.75~~ (92% off)	8
49	11369634	スクリュー	11369634 スクリュー	$3.43 MSRP: ~~4.00~~ (14.3% off)	2
50	176573	SELF-LOCKING HEX NUT M16 X 1.5 在庫あり	176573 SELF-LOCKING HEX NUT M16 X 1.5 在庫あり	$1.91 MSRP: ~~2.25~~ (15.1% off)	2
51	12601774A	ウォッシャー	12601774A ウォッシャー	-	2	Enquire
53	219872	右側シリンダーバンク回転センサー在庫あり	219872 右側シリンダーバンク回転センサー在庫あり	$161.83 MSRP: ~~180.70~~ (10.4% off)	1
53	219873	LHシリンダーバンクスピードセンサー在庫あり	219873 LHシリンダーバンクスピードセンサー在庫あり	$167.23 MSRP: ~~180.70~~ (7.5% off)	1
54	248334	スクリュー在庫あり	248334 スクリュー在庫あり	$0.65	2
55	11197774	ウォッシャー在庫あり	11197774 ウォッシャー在庫あり	$0.06 MSRP: ~~0.30~~ (80% off)	2
56	217794	スタッドボルト在庫あり	217794 スタッドボルト在庫あり	$10.86	10
57	217796	スタッドボルト在庫あり	217796 スタッドボルト在庫あり	$10.61	10
58	223577	THREADED INSERT M22 X 1.5 X 9MM 在庫あり	223577 THREADED INSERT M22 X 1.5 X 9MM 在庫あり	$5.67	1
59	187718	ブリードプラグ	187718 ブリードプラグ	$6.23	2
60	127497	ウォッシャー在庫あり	127497 ウォッシャー在庫あり	$0.06 MSRP: ~~0.75~~ (92% off)	2
61	10441590	シース付きブラケット在庫あり	10441590 シース付きブラケット在庫あり	$0.52	1
62	206672	スタッドボルト	206672 スタッドボルト	$6.34	2
63	9162535	ネジプラグ	9162535 ネジプラグ	-	1	Enquire
64	134704	Oリング在庫あり	134704 Oリング在庫あり	$0.14 MSRP: ~~1.00~~ (86% off)	20
65	213389	コネクター	213389 コネクター	$12.93	1
