TIMING SYSTEM - TAPPETS of Ferrari Ferrari 430 Scuderia Spider 16M

すべて見る

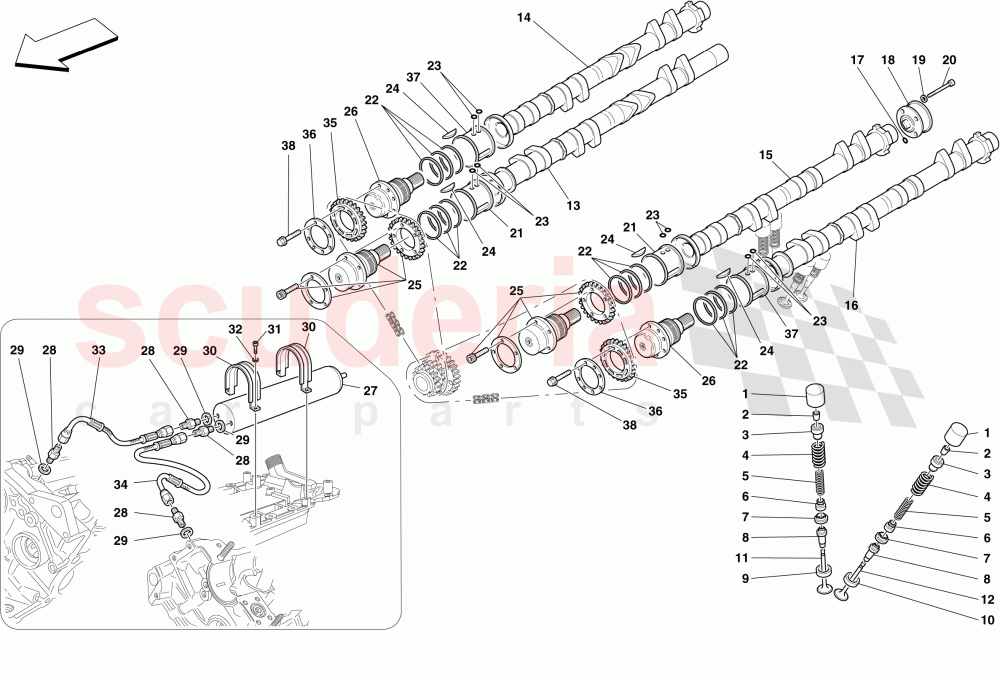

Ferrari 430 Scuderia Spider 16M - タイミングシステム-タペット

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	247480	油圧タペット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	179763	バルブスプリングセミコーン	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	237390	アッパーストップキャップ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	197900	社外バルブリターンスプリング	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	197901	内部バルブリターンスプリング	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	221473	オイルシール	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	242574	ロアストップキャップ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	6213498	バルブガイド	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	6222847	インテークバルブシート	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	6222848	排気バルブシート	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	198581	インテークバルブ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	238485	排気バルブ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	200144	右側吸気カムシャフト	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	200146	右側排気カムシャフト	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	200145	左側インテークカムシャフト	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	200147	左側排気カムシャフト	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	134701	Oリング	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	197558	可変バルブタイミングアジャスターオイルポンプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	184731	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	252305	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	206804	インテーク可変バルブタイミングアジャスター用マウンティングブッシング	お問い合わせ	注文するには
	218735	インテーク可変バルブタイミングアジャスター用マウンティングブッシング	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	228497	リング	お問い合わせ	注文するには
	214742	リング	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	134701	Oリング	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	10618120	タブ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	193779	吸気カムシャフト用可変バルブタイミングアジャスター	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	199438	エキゾーストカムシャフト用可変バルブタイミングアジャスター	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	197062	可変バルブタイミングアジャスター用オイルアキュムレーター	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	195056	ネジコネクター	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	10261060	ガスケット銅 12 - 16 x 1.5	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	197151	ブラケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	248334	SCREW M6 X 14MM	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	WAVY WASHER D.6.4 X 12 X 1.2	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	198463	アキュムレータ～右側ヘッドシリンダ管	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	198464	アキュムレーターから左側シリンダーへの配管	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	194192	ギアホイール	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	195649	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	206805	エキゾースト可変バルブタイミングアジャスター用マウンティングブッシュ	お問い合わせ	注文するには
	218734	エキゾースト可変バルブタイミングアジャスター用マウンティングブッシュ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	194977	スクリュー	お問い合わせ	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 (0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	247480	油圧タペット	247480 油圧タペット	-	32	Enquire
2	179763	バルブスプリングセミコーン	179763 バルブスプリングセミコーン	-	64	Enquire
3	237390	アッパーストップキャップ	237390 アッパーストップキャップ	-	32	Enquire
4	197900	社外バルブリターンスプリング	197900 社外バルブリターンスプリング	-	32	Enquire
5	197901	内部バルブリターンスプリング	197901 内部バルブリターンスプリング	-	32	Enquire
6	221473	オイルシール	221473 オイルシール	-	32	Enquire
7	242574	ロアストップキャップ	242574 ロアストップキャップ	-	32	Enquire
8	6213498	バルブガイド	6213498 バルブガイド	-	32	Enquire
9	6222847	インテークバルブシート	6222847 インテークバルブシート	-	16	Enquire
10	6222848	排気バルブシート	6222848 排気バルブシート	-	16	Enquire
11	198581	インテークバルブ	198581 インテークバルブ	-	16	Enquire
12	238485	排気バルブ	238485 排気バルブ	-	16	Enquire
13	200144	右側吸気カムシャフト	200144 右側吸気カムシャフト	-	1	Enquire
14	200146	右側排気カムシャフト	200146 右側排気カムシャフト	-	1	Enquire
15	200145	左側インテークカムシャフト	200145 左側インテークカムシャフト	-	1	Enquire
16	200147	左側排気カムシャフト	200147 左側排気カムシャフト	-	1	Enquire
17	134701	Oリング	134701 Oリング	-	2	Enquire
18	197558	可変バルブタイミングアジャスターオイルポンプ	197558 可変バルブタイミングアジャスターオイルポンプ	-	1	Enquire
19	184731	ウォッシャー	184731 ウォッシャー	-	4	Enquire
20	252305	スクリュー	252305 スクリュー	-	4	Enquire
21	206804	インテーク可変バルブタイミングアジャスター用マウンティングブッシング	206804 インテーク可変バルブタイミングアジャスター用マウンティングブッシング Applicable up to engine No. 149741; Applicable until depletion	-	2	Enquire
21	218735	インテーク可変バルブタイミングアジャスター用マウンティングブッシング	218735 インテーク可変バルブタイミングアジャスター用マウンティングブッシング For vehicles up to engine No. 91154, also order piston ring 218734 ref. 22 and bush 228497 ref. 37; Applicable from engine No. 149742; Applicable after depletion of 206804	-	2	Enquire
22	228497	リング	228497 リング For vehicles up to engine No. 91154, also order bush 218735 ref. 21 and bush 218734 ref. 37; Applicable from engine No. 149742; Applicable after depletion of 179926	-	12	Enquire
22	214742	リング	214742 リング Applicable up to engine No. 149741; Applicable until depletion	-	12	Enquire
23	134701	Oリング	134701 Oリング	-	4	Enquire
24	10618120	タブ	10618120 タブ	-	4	Enquire
25	193779	吸気カムシャフト用可変バルブタイミングアジャスター	193779 吸気カムシャフト用可変バルブタイミングアジャスター	-	2	Enquire
26	199438	エキゾーストカムシャフト用可変バルブタイミングアジャスター	199438 エキゾーストカムシャフト用可変バルブタイミングアジャスター	-	2	Enquire
27	197062	可変バルブタイミングアジャスター用オイルアキュムレーター	197062 可変バルブタイミングアジャスター用オイルアキュムレーター	-	1	Enquire
28	195056	ネジコネクター	195056 ネジコネクター	-	4	Enquire
29	10261060	ガスケット銅 12 - 16 x 1.5	10261060 ガスケット銅 12 - 16 x 1.5	-	4	Enquire
30	197151	ブラケット	197151 ブラケット	-	2	Enquire
31	248334	SCREW M6 X 14MM	248334 SCREW M6 X 14MM	-	4	Enquire
32	11197774	WAVY WASHER D.6.4 X 12 X 1.2	11197774 WAVY WASHER D.6.4 X 12 X 1.2	-	4	Enquire
33	198463	アキュムレータ～右側ヘッドシリンダ管	198463 アキュムレータ～右側ヘッドシリンダ管	-	1	Enquire
34	198464	アキュムレーターから左側シリンダーへの配管	198464 アキュムレーターから左側シリンダーへの配管	-	1	Enquire
35	194192	ギアホイール	194192 ギアホイール	-	2	Enquire
36	195649	ウォッシャー	195649 ウォッシャー	-	2	Enquire
37	206805	エキゾースト可変バルブタイミングアジャスター用マウンティングブッシュ	206805 エキゾースト可変バルブタイミングアジャスター用マウンティングブッシュ Applicable up to engine No. 149741; Applicable until depletion	-	2	Enquire
37	218734	エキゾースト可変バルブタイミングアジャスター用マウンティングブッシュ	218734 エキゾースト可変バルブタイミングアジャスター用マウンティングブッシュ For vehicles up to engine No. 91154, also order bush 218735 ref. 21 and piston ring 228497 ref. 22; Applicable from engine No. 149742; Applicable after depletion of 206805	-	2	Enquire
38	194977	スクリュー	194977 スクリュー	-	16	Enquire
