インタークーラー

Ferrari 488 GTB

自分の役割を見つける

Ferrari 488 GTB - インタークーラー

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
325299 右サイドロアファスナーブラケット（インタークーラー用 $42.50 注文するには
325299 右サイドロアファスナーブラケット（インタークーラー用 $42.50 注文するには
321020 ロアファスナーブラケット（左側インタークーラー用 $148.55 注文するには
...and 2 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
14059290 ナット $1.54 在庫あり
写真 部品番号 説明 価格(各) ストック
290935 バス $6.77 注文するには
写真 部品番号 説明 価格(各) ストック
316040 スクリュー $5.69 注文するには
写真 部品番号 説明 価格(各) ストック
13578801 ウォッシャー $0.38 注文するには
写真 部品番号 説明 価格(各) ストック
313559 アッパーインタークーラーファスナーブラケット $26.76 注文するには
写真 部品番号 説明 価格(各) ストック
16286121 スクリュー $0.79 在庫あり
写真 部品番号 説明 価格(各) ストック
290938 インタークーラーファスナーゴムブッシュ $12.48 注文するには
写真 部品番号 説明 価格(各) ストック
10977524 スクリュー $0.16 注文するには
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
66121400 ウォッシャー $12.94 在庫あり
写真 部品番号 説明 価格(各) ストック
315495 ダンプバルブ $217.40 注文するには
写真 部品番号 説明 価格(各) ストック
231619 ソケットネジ M6×22 ワッシャ付 $0.35 在庫あり
写真 部品番号 説明 価格(各) ストック
321178 左側ダンプバルブ用ゴムパイプ $89.73 注文するには
319273 右側ダンプバルブ用ゴムパイプ $89.73 注文するには
写真 部品番号 説明 価格(各) ストック
821185 クリップ $2.89 注文するには
写真 部品番号 説明 価格(各) ストック
262111 ジュビリークランプ $1.78 在庫あり
写真 部品番号 説明 価格(各) ストック
224271 クランプ $1.65 在庫あり
写真 部品番号 説明 価格(各) ストック
328416 左側パイプ インタークーラーからスロットルボディへ $299.16 注文するには
322655 左側パイプ インタークーラーからスロットルボディへ $136.51 注文するには
328415 インタークーラーからスロットルボディへの右側パイプ $248.19 注文するには
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
328421 ホースユニオン $224.07 注文するには
307646 ホースユニオン $151.13 注文するには
写真 部品番号 説明 価格(各) ストック
859764 スクリューカラー $4.63 注文するには
写真 部品番号 説明 価格(各) ストック
859764 スクリューカラー $4.63 注文するには
写真 部品番号 説明 価格(各) ストック
318185 スロットルボディコネクターホース $299.16 注文するには
写真 部品番号 説明 価格(各) ストック
908630 カラー $5.80 注文するには
写真 部品番号 説明 価格(各) ストック
311609 カラー $3.42 注文するには
写真 部品番号 説明 価格(各) ストック
285553 バス $23.54 在庫あり
写真 部品番号 説明 価格(各) ストック
14040614 ナット $0.16 在庫あり
写真 部品番号 説明 価格(各) ストック
272880 圧力および温度センサー $42.72 注文するには
写真 部品番号 説明 価格(各) ストック
231619 ソケットネジ M6×22 ワッシャ付 $0.35 在庫あり
写真 部品番号 説明 価格(各) ストック
310096 サウンドジェネレーター $283.42 注文するには
写真 部品番号 説明 価格(各) ストック
314100 リベット $0.51 注文するには
写真 部品番号 説明 価格(各) ストック
314129 レゾネーターからクォーターライトへのパイプ $50.37 注文するには
写真 部品番号 説明 価格(各) ストック
314130 インテークダクトからクォーターライトへのパイプ $70.85 注文するには
写真 部品番号 説明 価格(各) ストック
296781 カラー30-45MM $9.88 注文するには
写真 部品番号 説明 価格(各) ストック
325077 左側コイル冷却パイプ $72.42 注文するには
325076 右側コイル冷却パイプ $72.42 注文するには
写真 部品番号 説明 価格(各) ストック
231619 ソケットネジ M6×22 ワッシャ付 $0.35 在庫あり
写真 部品番号 説明 価格(各) ストック
330403 左側コイル冷却パイプ $105.47 注文するには
330402 右側コイル冷却パイプ $107.05 注文するには
316687 コイルドパイプ $175.73 注文するには
写真 部品番号 説明 価格(各) ストック
296781 カラー30-45MM $9.88 注文するには
写真 部品番号 説明 価格(各) ストック
303385 クリップ $0.31 注文するには
写真 部品番号 説明 価格(各) ストック
316793 クリップ $2.14 注文するには
写真 部品番号 説明 価格(各) ストック
86694400 左側アッパートレリス完成品 $166.67 注文するには
86694500 右側アッパートレリス完成品 $166.67 注文するには
写真 部品番号 説明 価格(各) ストック
319950 インタークーラー用電動ファン $440.87 注文するには
写真 部品番号 説明 価格(各) ストック
14054048 ナット お問い合わせ 在庫あり
写真 部品番号 説明 価格(各) ストック
14446624 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
87493300 左側インタークーラーダクトコンプリート $314.90 注文するには
87494000 コンプリート右側インタークーラーダクト $314.90 注文するには
写真 部品番号 説明 価格(各) ストック
115776 左側パイプ フィルターボックスからターボへ お問い合わせ 注文するには
105904 フィルターボックスからターボへの右側パイプ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
105910 左側インテークパイプ遮熱板 お問い合わせ 注文するには
100474 右側インテークパイプ遮熱板 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
11568124 スクリュー $1.02 在庫あり
写真 部品番号 説明 価格(各) ストック
319020 左側ダクト取付ブラケット $32.60 注文するには
319019 右側ダクト取付ブラケット $32.60 注文するには
写真 部品番号 説明 価格(各) ストック
324304 左側インテークダクトコネクター $236.16 注文するには
322660 右側インテークダクトコネクター $147.99 注文するには
写真 部品番号 説明 価格(各) ストック
325567 左側ターボダクト完成 $440.87 注文するには
325566 右側ターボダクト完成 $582.58 注文するには
写真 部品番号 説明 価格(各) ストック
125521 Oリング D78.97-8X100 $12.65 在庫あり
写真 部品番号 説明 価格(各) ストック
231619 ソケットネジ M6×22 ワッシャ付 $0.35 在庫あり
写真 部品番号 説明 価格(各) ストック
317449 フランジ付ホースコネクター（左側 $267.66 注文するには
317448 フランジ付きホースコネクター、右側 $267.66 注文するには
写真 部品番号 説明 価格(各) ストック
132829 Oリング $1.54 在庫あり
写真 部品番号 説明 価格(各) ストック
325098 ターボからインタークーラーへの左側ホース接続部 $1,117.95 注文するには
325097 ターボからインタークーラーへの右側ホース接続部 $1,117.95 注文するには
写真 部品番号 説明 価格(各) ストック
310602 フォームマウント $1.59 注文するには
写真 部品番号 説明 価格(各) ストック
322757 サウンドジェネレーター用フォーム $6.77 注文するには
写真 部品番号 説明 価格(各) ストック
87341000 右側リア下部構造DCT取り付けブラケット $53.51 注文するには
87340700 左側リア下部構造DCT取り付けブラケット $53.51 注文するには
写真 部品番号 説明 価格(各) ストック
11612826 スクリュー $3.55 注文するには
写真 部品番号 説明 価格(各) ストック
105864 ウォッシャー $1.67 在庫あり
写真 部品番号 説明 価格(各) ストック
14304824 スクリュー $0.31 注文するには
写真 部品番号 説明 価格(各) ストック
897058 高圧パイプアジャスターブラケット $23.59 注文するには
写真 部品番号 説明 価格(各) ストック
880041 六角ボルト M6x26 $6.44 注文するには
写真 部品番号 説明 価格(各) ストック
239829 振動ダンパー お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
326900 左側ベーパーパイプ取付ブラケット $36.20 注文するには
326901 右側ベーパーパイプ取付ブラケット $27.16 注文するには
写真 部品番号 説明 価格(各) ストック
11568124 スクリュー $1.02 在庫あり
写真 部品番号 説明 価格(各) ストック
12646624 ウォッシャー $0.24 注文するには
写真 部品番号 説明 価格(各) ストック
88352500 右サイドベント＆エクストラクションダクト完成品 $535.34 注文するには
87352500 右サイドベント＆エクストラクションダクト完成品 $491.45 注文するには
写真 部品番号 説明 価格(各) ストック
88352600 左サイド・ベント＆エクストラクション・ダクト完成品 $535.34 注文するには
87352600 左サイド・ベント＆エクストラクション・ダクト完成品 $491.45 注文するには
写真 部品番号 説明 価格(各) ストック
16296934 スクリュー $0.48 在庫あり
写真 部品番号 説明 価格(各) ストック
86631300 ベントダクトファスナーブラケット $9.41 注文するには
写真 部品番号 説明 価格(各) ストック
11612826 スクリュー $3.55 注文するには
写真 部品番号 説明 価格(各) ストック
87646400 アッパー/ロアダクトガスケット $10.47 注文するには
写真 部品番号 説明 価格(各) ストック
87660500 ラテラルダクトガスケット $66.91 注文するには
写真 部品番号 説明 価格(各) ストック
87669600 左サイドダクトラテラルガスケットシールド $53.51 注文するには
87669700 右サイドダクトラテラルガスケットシールド $53.51 注文するには
写真 部品番号 説明 価格(各) ストック
62769800 ウォッシャー $0.26 在庫あり
すべて見る

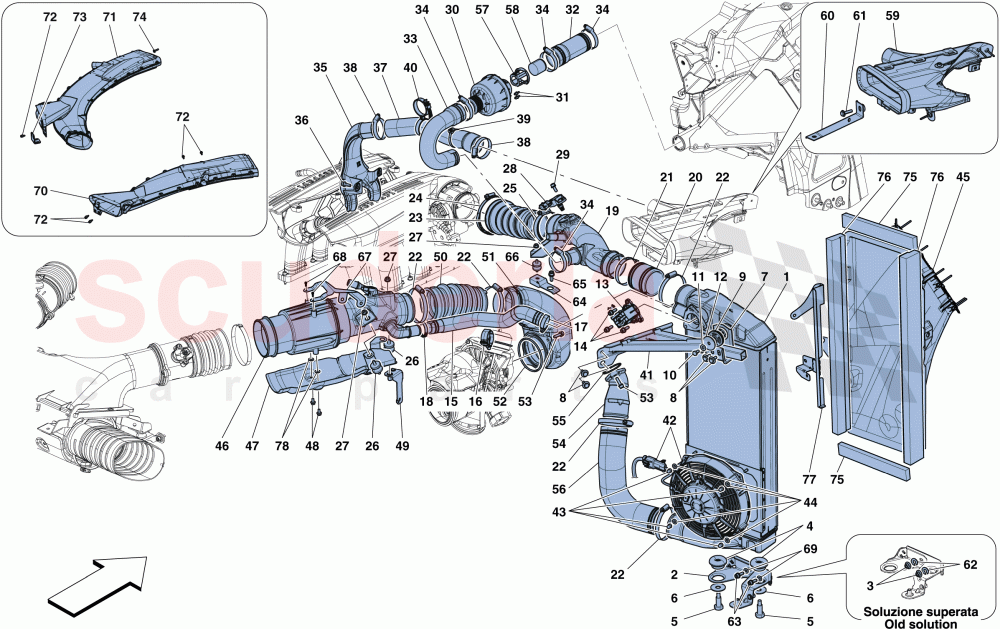

INTERCOOLER of Ferrari Ferrari 488 GTB ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
2 325299
右サイドロアファスナーブラケット（インタークーラー用
Applicable for USA, CDN, USA LIGHT 		$42.50 1
2 325299
右サイドロアファスナーブラケット（インタークーラー用
Not for USA, CDN, USA LIGHT; Applicable from Ass. No. 131955 		$42.50 1
2 321020
ロアファスナーブラケット（左側インタークーラー用
Not for USA, CDN, USA LIGHT; Applicable up to Ass. No. 131954 		$148.55 1
2 325297
右サイドロアファスナーブラケット（インタークーラー用
Not for USA, CDN, USA LIGHT; Applicable from Ass. No. 131955 		$42.50 1
2 321019
右側インタークーラー用ロアファスナーブラケット
Not for USA, CDN, USA LIGHT; Applicable up to Ass. No. 131954 		$148.55 1
3 14059290
ナット
Applicable up to Ass. No. 131954
IN STOCK 		$1.54 4
4 290935
バス 		$6.77 4
5 316040
スクリュー 		$5.69 4
6 13578801
ウォッシャー 		$0.38 4
7 313559
アッパーインタークーラーファスナーブラケット 		$26.76 2
8 16286121
スクリュー
M6 X 18
IN STOCK 		$0.79 (41.5% off) 8
9 290938
インタークーラーファスナーゴムブッシュ 		$12.48 2
10 10977524
スクリュー 		$0.16 2
11 12643724
ウォッシャー
IN STOCK 		$0.07 (86% off) 2
12 66121400
ウォッシャー
IN STOCK 		$12.94 (12.3% off) 2
13 315495
ダンプバルブ 		$217.40 2
14 231619
ソケットネジ M6×22 ワッシャ付
M6 X 20
IN STOCK 		$0.35 6
15 321178
左側ダンプバルブ用ゴムパイプ 		$89.73 1
15 319273
右側ダンプバルブ用ゴムパイプ 		$89.73 1
16 821185
クリップ 		$2.89 2
17 262111
ジュビリークランプ
IN STOCK 		$1.78 2
18 224271
クランプ
IN STOCK 		$1.65 2
19 328416
左側パイプ インタークーラーからスロットルボディへ
Applicable from Ass. No. 135124 		$299.16 1
19 322655
左側パイプ インタークーラーからスロットルボディへ
Applicable up to Ass. No. 135123 		$136.51 1
19 328415
インタークーラーからスロットルボディへの右側パイプ
Applicable from Ass. No. 135124 		$248.19 1
19 322654
インタークーラーからスロットルボディへの右側パイプ
Applicable up to Ass. No. 135123 		$139.24 1
20 328421
ホースユニオン
Applicable from Ass. No. 135124 		$224.07 2
20 307646
ホースユニオン
Applicable up to Ass. No. 135123 		$151.13 2
21 859764
スクリューカラー 		$4.63 2
22 859764
スクリューカラー 		$4.63 10
23 318185
スロットルボディコネクターホース 		$299.16 2
24 908630
カラー 		$5.80 2
25 311609
カラー 		$3.42 2
26 285553
バス
IN STOCK 		$23.54 4
27 14040614
ナット
IN STOCK 		$0.16 6
28 272880
圧力および温度センサー 		$42.72 2
29 231619
ソケットネジ M6×22 ワッシャ付
M6 X 18
IN STOCK 		$0.35 2
30 310096
サウンドジェネレーター 		$283.42 2
31 314100
リベット 		$0.51 4
32 314129
レゾネーターからクォーターライトへのパイプ 		$50.37 2
33 314130
インテークダクトからクォーターライトへのパイプ 		$70.85 2
34 296781
カラー30-45MM 		$9.88 8
35 325077
左側コイル冷却パイプ 		$72.42 1
35 325076
右側コイル冷却パイプ 		$72.42 1
36 231619
ソケットネジ M6×22 ワッシャ付
M6 X 18
IN STOCK 		$0.35 4
37 330403
左側コイル冷却パイプ
Applicable from Ass. No. 137520 		$105.47 1
37 330402
右側コイル冷却パイプ
Applicable from Ass. No. 137520 		$107.05 1
37 316687
コイルドパイプ
Applicable up to Ass. No. 137519 		$175.73 2
38 296781
カラー30-45MM 		$9.88 4
39 303385
クリップ 		$0.31 2
40 316793
クリップ 		$2.14 2
41 86694400
左側アッパートレリス完成品 		$166.67 1
41 86694500
右側アッパートレリス完成品 		$166.67 1
42 319950
インタークーラー用電動ファン 		$440.87 2
43 14054048
ナット
IN STOCK 		- 8 Enquire
44 14446624
ウォッシャー
IN STOCK 		$0.07 8
45 87493300
左側インタークーラーダクトコンプリート 		$314.90 1
45 87494000
コンプリート右側インタークーラーダクト 		$314.90 1
46 115776
左側パイプ フィルターボックスからターボへ 		- 1 Enquire
46 105904
フィルターボックスからターボへの右側パイプ 		- 1 Enquire
47 105910
左側インテークパイプ遮熱板 		- 1 Enquire
47 100474
右側インテークパイプ遮熱板 		- 1 Enquire
48 11568124
スクリュー
M5 X 10
IN STOCK 		$1.02 4
49 319020
左側ダクト取付ブラケット 		$32.60 1
49 319019
右側ダクト取付ブラケット 		$32.60 1
50 324304
左側インテークダクトコネクター 		$236.16 1
50 322660
右側インテークダクトコネクター 		$147.99 1
51 325567
左側ターボダクト完成 		$440.87 1
51 325566
右側ターボダクト完成 		$582.58 1
52 125521
Oリング D78.97-8X100
IN STOCK 		$12.65 2
53 231619
ソケットネジ M6×22 ワッシャ付
M6 X 22
IN STOCK 		$0.35 8
54 317449
フランジ付ホースコネクター（左側 		$267.66 1
54 317448
フランジ付きホースコネクター、右側 		$267.66 1
55 132829
Oリング
IN STOCK 		$1.54 (21% off) 2
56 325098
ターボからインタークーラーへの左側ホース接続部 		$1,117.95 1
56 325097
ターボからインタークーラーへの右側ホース接続部 		$1,117.95 1
57 310602
フォームマウント 		$1.59 2
58 322757
サウンドジェネレーター用フォーム 		$6.77 2
60 87341000
右側リア下部構造DCT取り付けブラケット 		$53.51 1
60 87340700
左側リア下部構造DCT取り付けブラケット 		$53.51 1
61 11612826
スクリュー
M6 X 25 		$3.55 4
62 105864
ウォッシャー
Applicable up to Ass. No. 131954
IN STOCK 		$1.67 8
63 14304824
スクリュー
Applicable from Ass. No. 131955 		$0.31 4
64 897058
高圧パイプアジャスターブラケット 		$23.59 2
65 880041
六角ボルト M6x26 		$6.44 2
66 239829
振動ダンパー 		- 2 Enquire
67 326900
左側ベーパーパイプ取付ブラケット 		$36.20 1
67 326901
右側ベーパーパイプ取付ブラケット 		$27.16 1
68 11568124
スクリュー
M5 X 10
IN STOCK 		$1.02 4
69 12646624
ウォッシャー 		$0.24 (17.2% off) 4
70 88352500
右サイドベント＆エクストラクションダクト完成品
Applicable after depletion of 87352500 		$535.34 1
70 87352500
右サイドベント＆エクストラクションダクト完成品
Applicable until depletion 		$491.45 1
71 88352600
左サイド・ベント＆エクストラクション・ダクト完成品
Applicable after depletion of 87352600 		$535.34 1
71 87352600
左サイド・ベント＆エクストラクション・ダクト完成品
Applicable until depletion 		$491.45 1
72 16296934
スクリュー
M6 X 14
IN STOCK 		$0.48 12
73 86631300
ベントダクトファスナーブラケット 		$9.41 2
74 11612826
スクリュー
M6 X 25 		$3.55 2
75 87646400
アッパー/ロアダクトガスケット 		$10.47 4
76 87660500
ラテラルダクトガスケット 		$66.91 4
77 87669600
左サイドダクトラテラルガスケットシールド 		$53.51 1
77 87669700
右サイドダクトラテラルガスケットシールド 		$53.51 1
78 62769800
ウォッシャー
IN STOCK 		$0.26 (13.3% off) 4

探しているものが見つかりませんか?

オリジナルパーツ チューニングパーツ 助けが必要ですか?お電話ください

カートを見る/チェックアウト
