INTERCOOLER of Ferrari Ferrari 488 Spider

すべて見る

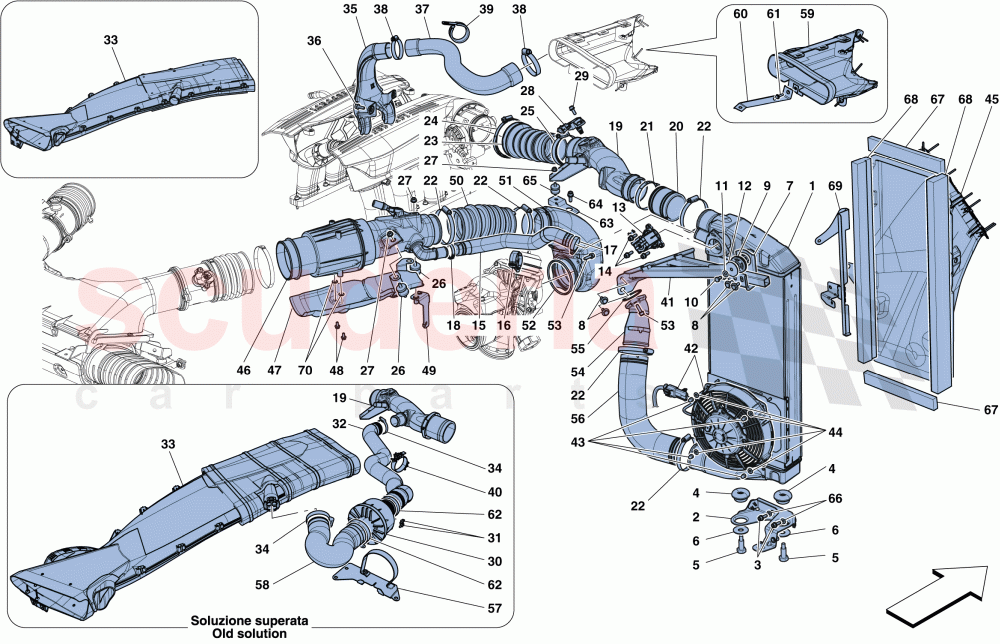

Ferrari 488 Spider - インタークーラー

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	321020	ロアファスナーブラケット（左側インタークーラー用	$148.55	注文するには
	325299	右サイドロアファスナーブラケット（インタークーラー用	$42.50	注文するには
	321019	右側インタークーラー用ロアファスナーブラケット	$148.55	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	14304824	スクリュー	$0.31	注文するには

写真	部品番号	説明	価格(各)	ストック
	290935	バス	$6.77	注文するには

写真	部品番号	説明	価格(各)	ストック
	316040	スクリュー	$5.69	注文するには

写真	部品番号	説明	価格(各)	ストック
	13578801	ウォッシャー	$0.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	313559	アッパーインタークーラーファスナーブラケット	$26.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	16286121	スクリュー	$0.79	在庫あり

写真	部品番号	説明	価格(各)	ストック
	290938	インタークーラーファスナーゴムブッシュ	$12.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	10977524	スクリュー	$0.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	12643724	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	66121400	ウォッシャー	$12.94	在庫あり

写真	部品番号	説明	価格(各)	ストック
	315495	ダンプバルブ	$217.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	231619	ソケットネジ M6×22 ワッシャ付	$0.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	319273	右側ダンプバルブ用ゴムパイプ	$89.73	注文するには
	321178	左側ダンプバルブ用ゴムパイプ	$89.73	注文するには

写真	部品番号	説明	価格(各)	ストック
	821185	クリップ	$2.89	注文するには

写真	部品番号	説明	価格(各)	ストック
	262111	ジュビリークランプ	$1.78	在庫あり

写真	部品番号	説明	価格(各)	ストック
	224271	クランプ	$1.65	在庫あり

写真	部品番号	説明	価格(各)	ストック
	332172	左側パイプインタークーラーからスロットルボディへ	$282.10	注文するには
	332171	インタークーラーからスロットルボディへの右側パイプ	$247.99	注文するには
	322655	左側パイプインタークーラーからスロットルボディへ	$136.51	注文するには

...and 3 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	328421	ホースユニオン	$224.07	注文するには
	307646	ホースユニオン	$151.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	859764	スクリューカラー	$4.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	859764	スクリューカラー	$4.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	318185	スロットルボディコネクターホース	$299.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	908630	カラー	$5.80	注文するには

写真	部品番号	説明	価格(各)	ストック
	311609	カラー	$3.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	285553	バス	$23.54	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14040614	ナット	$0.16	在庫あり

写真	部品番号	説明	価格(各)	ストック
	272880	圧力および温度センサー	$42.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	231619	ソケットネジ M6×22 ワッシャ付	$0.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	310096	サウンドジェネレーター	$283.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	314100	リベット	$0.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	320478	インテークダクトから右側サウンドジェネレーターへのパイプ	$147.99	注文するには
	320479	インテークダクトから左側サウンドジェネレーターへのパイプ	$147.99	注文するには

写真	部品番号	説明	価格(各)	ストック
	88352600	左サイド・ベント＆エクストラクション・ダクト完成品	$535.34	注文するには
	87352800	左サイドダクト完成品	$629.83	注文するには
	88354000	左サイドダクト完成品	$566.84	注文するには

...and 3 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	296781	カラー30-45MM	$9.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	325077	左側コイル冷却パイプ	$72.42	注文するには
	325076	右側コイル冷却パイプ	$72.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	231619	ソケットネジ M6×22 ワッシャ付	$0.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	324947	コイルドパイプ	$314.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	296781	カラー30-45MM	$9.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	10448890	シース付きブラケット	$2.96	注文するには

写真	部品番号	説明	価格(各)	ストック
	292206	パイプリテーナクリップ	$0.97	注文するには

写真	部品番号	説明	価格(各)	ストック
	86694500	右側アッパートレリス完成品	$166.67	注文するには
	86694400	左側アッパートレリス完成品	$166.67	注文するには

写真	部品番号	説明	価格(各)	ストック
	319950	インタークーラー用電動ファン	$440.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	14054048	ナット	お問い合わせ	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14446624	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	87494000	コンプリート右側インタークーラーダクト	$314.90	注文するには
	87493300	左側インタークーラーダクトコンプリート	$314.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	320387	フィルターボックスからターボへの右側パイプ	$425.13	在庫あり
	320388	左側パイプフィルターボックスからターボへ	$425.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	100474	右側インテークパイプ遮熱板	お問い合わせ	注文するには
	105910	左側インテークパイプ遮熱板	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	11568124	スクリュー	$1.02	在庫あり

写真	部品番号	説明	価格(各)	ストック
	319019	右側ダクト取付ブラケット	$32.60	注文するには
	319020	左側ダクト取付ブラケット	$32.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	324304	左側インテークダクトコネクター	$236.16	注文するには
	322660	右側インテークダクトコネクター	$147.99	注文するには

写真	部品番号	説明	価格(各)	ストック
	325566	右側ターボダクト完成	$582.58	注文するには
	325567	左側ターボダクト完成	$440.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	125521	Oリング D78.97-8X100	$12.65	在庫あり

写真	部品番号	説明	価格(各)	ストック
	231619	ソケットネジ M6×22 ワッシャ付	$0.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	317448	フランジ付きホースコネクター、右側	$267.66	注文するには
	317449	フランジ付ホースコネクター（左側	$267.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	132829	Oリング	$1.54	在庫あり

写真	部品番号	説明	価格(各)	ストック
	325098	ターボからインタークーラーへの左側ホース接続部	$1,117.95	注文するには
	325097	ターボからインタークーラーへの右側ホース接続部	$1,117.95	注文するには

写真	部品番号	説明	価格(各)	ストック
	320480	右サイドサウンドジェネレーター取付ブラケット	$48.79	注文するには
	320481	左サイドサウンドジェネレーター取付ブラケット	$48.79	注文するには

写真	部品番号	説明	価格(各)	ストック
	324215	コイルドパイプ	$283.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	87196900	右サイドDCTダクト	$614.07	注文するには
	87196800	左サイドDCTダクト	$614.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	87341000	右側リア下部構造DCT取り付けブラケット	$53.51	注文するには
	87340700	左側リア下部構造DCT取り付けブラケット	$53.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	11612826	スクリュー	$3.55	注文するには

写真	部品番号	説明	価格(各)	ストック
	296781	カラー30-45MM	$9.88	注文するには

写真	部品番号	説明	価格(各)	ストック
	897058	高圧パイプアジャスターブラケット	$23.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	880041	六角ボルト M6x26	$6.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	239829	振動ダンパー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	12646624	ウォッシャー	$0.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	87646400	アッパー/ロアダクトガスケット	$10.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	87660500	ラテラルダクトガスケット	$66.91	注文するには

写真	部品番号	説明	価格(各)	ストック
	87669700	右サイドダクトラテラルガスケットシールド	$53.51	注文するには
	87669600	左サイドダクトラテラルガスケットシールド	$53.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	62769800	ウォッシャー	$0.26	在庫あり

すべて見る

ダイアグラムタップして拡大します

0 パーツ ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
2	321020	ロアファスナーブラケット（左側インタークーラー用	321020 ロアファスナーブラケット（左側インタークーラー用 Applicable up to Ass. No. 131954	$148.55	1
2	325299	右サイドロアファスナーブラケット（インタークーラー用	325299 右サイドロアファスナーブラケット（インタークーラー用 Applicable from Ass. No. 131955	$42.50	1
2	321019	右側インタークーラー用ロアファスナーブラケット	321019 右側インタークーラー用ロアファスナーブラケット Applicable up to Ass. No. 131954	$148.55	1
2	325297	右サイドロアファスナーブラケット（インタークーラー用	325297 右サイドロアファスナーブラケット（インタークーラー用 Applicable from Ass. No. 131955	$42.50	1
3	14304824	スクリュー	14304824 スクリュー Applicable from Ass. No. 131955	$0.31	4
4	290935	バス	290935 バス	$6.77	4
5	316040	スクリュー	316040 スクリュー	$5.69	4
6	13578801	ウォッシャー	13578801 ウォッシャー	$0.38	4
7	313559	アッパーインタークーラーファスナーブラケット	313559 アッパーインタークーラーファスナーブラケット	$26.76	2
8	16286121	スクリュー IN STOCK	16286121 スクリュー M6 X 18 IN STOCK	$0.79 MSRP: ~~1.35~~ (41.5% off)	8
9	290938	インタークーラーファスナーゴムブッシュ	290938 インタークーラーファスナーゴムブッシュ	$12.48	2
10	10977524	スクリュー	10977524 スクリュー	$0.16	2
11	12643724	ウォッシャー IN STOCK	12643724 ウォッシャー IN STOCK	$0.07 MSRP: ~~0.50~~ (86% off)	2
12	66121400	ウォッシャー IN STOCK	66121400 ウォッシャー IN STOCK	$12.94 MSRP: ~~14.76~~ (12.3% off)	2
13	315495	ダンプバルブ	315495 ダンプバルブ	$217.40	2
14	231619	ソケットネジ M6×22 ワッシャ付 IN STOCK	231619 ソケットネジ M6×22 ワッシャ付 M6 X 20 IN STOCK	$0.35	6
15	319273	右側ダンプバルブ用ゴムパイプ	319273 右側ダンプバルブ用ゴムパイプ	$89.73	1
15	321178	左側ダンプバルブ用ゴムパイプ	321178 左側ダンプバルブ用ゴムパイプ	$89.73	1
16	821185	クリップ	821185 クリップ	$2.89	2
17	262111	ジュビリークランプ IN STOCK	262111 ジュビリークランプ IN STOCK	$1.78	2
18	224271	クランプ IN STOCK	224271 クランプ IN STOCK	$1.65	2
19	332172	左側パイプインタークーラーからスロットルボディへ	332172 左側パイプインタークーラーからスロットルボディへ Applicable from Ass. No. 136918	$282.10	1
19	332171	インタークーラーからスロットルボディへの右側パイプ	332171 インタークーラーからスロットルボディへの右側パイプ Applicable from Ass. No. 136918	$247.99	1
19	322655	左側パイプインタークーラーからスロットルボディへ	322655 左側パイプインタークーラーからスロットルボディへ Applicable up to Ass. No. 135123	$136.51	1
19	328416	左側パイプインタークーラーからスロットルボディへ	328416 左側パイプインタークーラーからスロットルボディへ Applicable from Ass. No. 135124 up to Ass. No. 136917	$299.16	1
19	322654	インタークーラーからスロットルボディへの右側パイプ	322654 インタークーラーからスロットルボディへの右側パイプ Applicable up to Ass. No. 135123	$139.24	1
19	328415	インタークーラーからスロットルボディへの右側パイプ	328415 インタークーラーからスロットルボディへの右側パイプ Applicable from Ass. No. 135124 up to Ass. No. 136917	$248.19	1
20	328421	ホースユニオン	328421 ホースユニオン Applicable from Ass. No. 135124	$224.07	2
20	307646	ホースユニオン	307646 ホースユニオン Applicable up to Ass. No. 135123	$151.13	2
21	859764	スクリューカラー	859764 スクリューカラー	$4.63	2
22	859764	スクリューカラー	859764 スクリューカラー	$4.63	10
23	318185	スロットルボディコネクターホース	318185 スロットルボディコネクターホース	$299.16	2
24	908630	カラー	908630 カラー	$5.80	2
25	311609	カラー	311609 カラー	$3.42	2
26	285553	バス IN STOCK	285553 バス IN STOCK	$23.54	4
27	14040614	ナット IN STOCK	14040614 ナット IN STOCK	$0.16	6
28	272880	圧力および温度センサー	272880 圧力および温度センサー	$42.72	2
29	231619	ソケットネジ M6×22 ワッシャ付 IN STOCK	231619 ソケットネジ M6×22 ワッシャ付 M6 X 18 IN STOCK	$0.35	2
30	310096	サウンドジェネレーター	310096 サウンドジェネレーター Applicable up to Ass. No. 136917	$283.42	2
31	314100	リベット	314100 リベット Applicable up to Ass. No. 136917	$0.51	4
32	320478	インテークダクトから右側サウンドジェネレーターへのパイプ	320478 インテークダクトから右側サウンドジェネレーターへのパイプ Applicable up to Ass. No. 136917	$147.99	1
32	320479	インテークダクトから左側サウンドジェネレーターへのパイプ	320479 インテークダクトから左側サウンドジェネレーターへのパイプ Applicable up to Ass. No. 136917	$147.99	1
33	88352600	左サイド・ベント＆エクストラクション・ダクト完成品	88352600 左サイド・ベント＆エクストラクション・ダクト完成品 Applicable from Ass. No. 136918	$535.34	1
33	87352800	左サイドダクト完成品	87352800 左サイドダクト完成品 Applicable up to Ass. No. 136917; Applicable until depletion	$629.83	1
33	88354000	左サイドダクト完成品	88354000 左サイドダクト完成品 Applicable up to Ass. No. 136917; Applicable after depletion of 87352800	$566.84	1
33	88353900	右サイドダクト完成品	88353900 右サイドダクト完成品 Applicable up to Ass. No. 136917; Applicable after depletion of 87352700	$566.84	1
33	88352500	右サイドベント＆エクストラクションダクト完成品	88352500 右サイドベント＆エクストラクションダクト完成品 Applicable from Ass. No. 136918	$535.34	1
33	87352700	右サイドダクト完成品	87352700 右サイドダクト完成品 Applicable up to Ass. No. 136917; Applicable until depletion	$629.83	1
34	296781	カラー30-45MM	296781 カラー30-45MM Applicable up to Ass. No. 136917	$9.88	4
35	325077	左側コイル冷却パイプ	325077 左側コイル冷却パイプ	$72.42	1
35	325076	右側コイル冷却パイプ	325076 右側コイル冷却パイプ	$72.42	1
36	231619	ソケットネジ M6×22 ワッシャ付 IN STOCK	231619 ソケットネジ M6×22 ワッシャ付 M6 X 18 IN STOCK	$0.35	4
37	324947	コイルドパイプ	324947 コイルドパイプ	$314.90	2
38	296781	カラー30-45MM	296781 カラー30-45MM	$9.88	4
39	10448890	シース付きブラケット	10448890 シース付きブラケット	$2.96	2
40	292206	パイプリテーナクリップ	292206 パイプリテーナクリップ Applicable up to Ass. No. 136917	$0.97	2
41	86694500	右側アッパートレリス完成品	86694500 右側アッパートレリス完成品	$166.67	1
41	86694400	左側アッパートレリス完成品	86694400 左側アッパートレリス完成品	$166.67	1
42	319950	インタークーラー用電動ファン	319950 インタークーラー用電動ファン	$440.87	2
43	14054048	ナット IN STOCK	14054048 ナット IN STOCK	-	8	Enquire
44	14446624	ウォッシャー IN STOCK	14446624 ウォッシャー IN STOCK	$0.07	8
45	87494000	コンプリート右側インタークーラーダクト	87494000 コンプリート右側インタークーラーダクト	$314.90	1
45	87493300	左側インタークーラーダクトコンプリート	87493300 左側インタークーラーダクトコンプリート	$314.90	1
46	320387	フィルターボックスからターボへの右側パイプ IN STOCK	320387 フィルターボックスからターボへの右側パイプ IN STOCK	$425.13	1
46	320388	左側パイプフィルターボックスからターボへ	320388 左側パイプフィルターボックスからターボへ	$425.13	1
47	100474	右側インテークパイプ遮熱板	100474 右側インテークパイプ遮熱板	-	1	Enquire
47	105910	左側インテークパイプ遮熱板	105910 左側インテークパイプ遮熱板	-	1	Enquire
48	11568124	スクリュー IN STOCK	11568124 スクリュー M5 X 10 IN STOCK	$1.02	4
49	319019	右側ダクト取付ブラケット	319019 右側ダクト取付ブラケット	$32.60	1
49	319020	左側ダクト取付ブラケット	319020 左側ダクト取付ブラケット	$32.60	1
50	324304	左側インテークダクトコネクター	324304 左側インテークダクトコネクター	$236.16	1
50	322660	右側インテークダクトコネクター	322660 右側インテークダクトコネクター	$147.99	1
51	325566	右側ターボダクト完成	325566 右側ターボダクト完成	$582.58	1
51	325567	左側ターボダクト完成	325567 左側ターボダクト完成	$440.87	1
52	125521	Oリング D78.97-8X100 IN STOCK	125521 Oリング D78.97-8X100 IN STOCK	$12.65	2
53	231619	ソケットネジ M6×22 ワッシャ付 IN STOCK	231619 ソケットネジ M6×22 ワッシャ付 M6 X 22 IN STOCK	$0.35	8
54	317448	フランジ付きホースコネクター、右側	317448 フランジ付きホースコネクター、右側	$267.66	1
54	317449	フランジ付ホースコネクター（左側	317449 フランジ付ホースコネクター（左側	$267.66	1
55	132829	Oリング IN STOCK	132829 Oリング IN STOCK	$1.54 MSRP: ~~1.95~~ (21% off)	2
56	325098	ターボからインタークーラーへの左側ホース接続部	325098 ターボからインタークーラーへの左側ホース接続部	$1,117.95	1
56	325097	ターボからインタークーラーへの右側ホース接続部	325097 ターボからインタークーラーへの右側ホース接続部	$1,117.95	1
57	320480	右サイドサウンドジェネレーター取付ブラケット	320480 右サイドサウンドジェネレーター取付ブラケット Applicable up to Ass. No. 136917	$48.79	1
57	320481	左サイドサウンドジェネレーター取付ブラケット	320481 左サイドサウンドジェネレーター取付ブラケット Applicable up to Ass. No. 136917	$48.79	1
58	324215	コイルドパイプ	324215 コイルドパイプ Applicable up to Ass. No. 136917	$283.42	2
59	87196900	右サイドDCTダクト	87196900 右サイドDCTダクト	$614.07	1
59	87196800	左サイドDCTダクト	87196800 左サイドDCTダクト	$614.07	1
60	87341000	右側リア下部構造DCT取り付けブラケット	87341000 右側リア下部構造DCT取り付けブラケット	$53.51	1
60	87340700	左側リア下部構造DCT取り付けブラケット	87340700 左側リア下部構造DCT取り付けブラケット	$53.51	1
61	11612826	スクリュー	11612826 スクリュー M6 X 25	$3.55	4
62	296781	カラー30-45MM	296781 カラー30-45MM	$9.88	4
63	897058	高圧パイプアジャスターブラケット	897058 高圧パイプアジャスターブラケット	$23.59	2
64	880041	六角ボルト M6x26	880041 六角ボルト M6x26	$6.44	2
65	239829	振動ダンパー	239829 振動ダンパー	-	2	Enquire
66	12646624	ウォッシャー	12646624 ウォッシャー	$0.24 MSRP: ~~0.29~~ (17.2% off)	4
67	87646400	アッパー/ロアダクトガスケット	87646400 アッパー/ロアダクトガスケット	$10.47	4
68	87660500	ラテラルダクトガスケット	87660500 ラテラルダクトガスケット	$66.91	4
69	87669700	右サイドダクトラテラルガスケットシールド	87669700 右サイドダクトラテラルガスケットシールド	$53.51	1
69	87669600	左サイドダクトラテラルガスケットシールド	87669600 左サイドダクトラテラルガスケットシールド	$53.51	1
70	62769800	ウォッシャー IN STOCK	62769800 ウォッシャー IN STOCK	$0.26 MSRP: ~~0.30~~ (13.3% off)	4
