HYDRAULIC STEERING BOX AND SERPENTINE of Ferrari Ferrari 550 Barchetta

すべて見る

Ferrari 550 Barchetta - 油圧ステアリングボックスとサーペンタイン

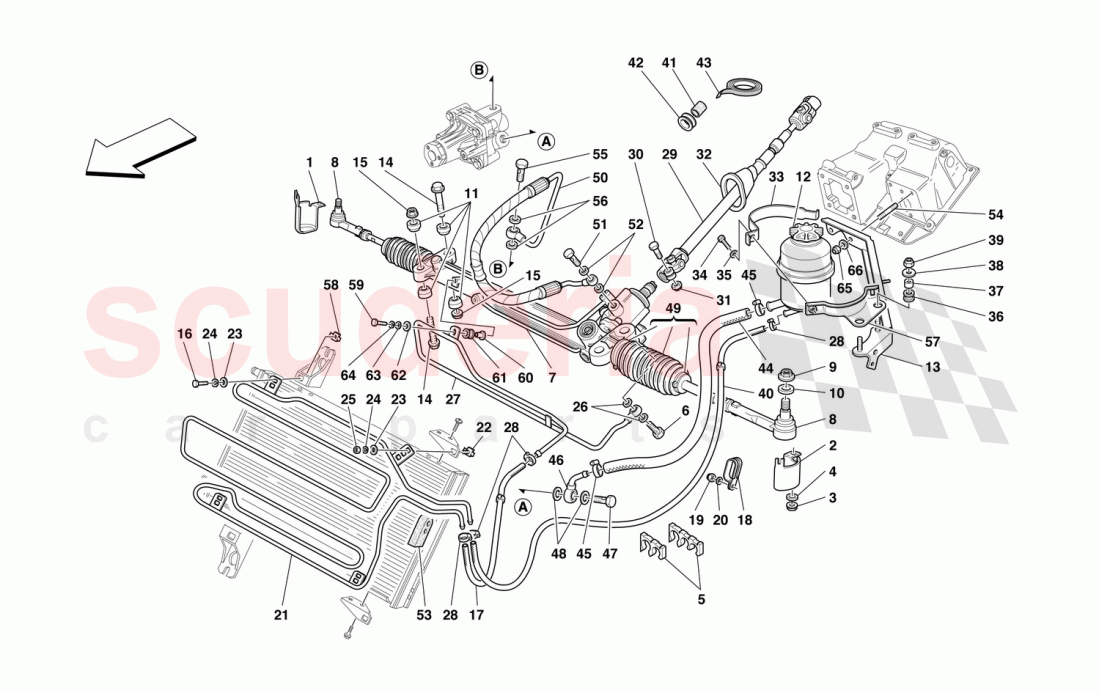

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	150879	左側ボールジョイントプロテクション	$14.28	注文するには

写真	部品番号	説明	価格(各)	ストック
	150878	右側ボールジョイントプロテクション	$12.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	14058319	ナット	$0.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	62764900	ウォッシャー	$0.31	注文するには

写真	部品番号	説明	価格(各)	ストック
	171359	スプリング	$6.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	277407	ホースコネクター	$11.28	注文するには

写真	部品番号	説明	価格(各)	ストック
	170858	ラックステアリングボックス	$3,863.94	注文するには

写真	部品番号	説明	価格(各)	ストック
	158016	ボールジョイント	$324.73	注文するには

写真	部品番号	説明	価格(各)	ストック
	149807	ナット	$1.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	155002	ウォッシャー	$14.28	注文するには

写真	部品番号	説明	価格(各)	ストック
	155567	サイレントブロック	$126.75	注文するには

写真	部品番号	説明	価格(各)	ストック
	170877	パワーステアリングフルードリザーバー	$80.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	179303	ブラケット	$51.33	注文するには

写真	部品番号	説明	価格(各)	ストック
	175701	スクリュー	$2.61	注文するには

写真	部品番号	説明	価格(各)	ストック
	175283	ナット	$0.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	10902224	スクリュー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	178183	ステアリングボックスから冷凍コイルへのゴム管	$88.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	61712500	シース付きブラケット	$1.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	ナット	$1.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	12639724	ウォッシャー	$0.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	177360	冷凍コイル	$417.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	14662695	ケージ付きネジ	$4.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	12643724	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	127494	ウォッシャー	$0.08	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	ナット	$1.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	10280060	銅ワッシャー D14.20 X 1.5	$0.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	177395	ステアリングボックスからユニオンへのパイプ	$176.49	注文するには

写真	部品番号	説明	価格(各)	ストック
	262111	ジュビリークランプ	$1.57	注文するには

写真	部品番号	説明	価格(各)	ストック
	167168	ステアリングカルダントランスミッション	$1,376.58	注文するには

写真	部品番号	説明	価格(各)	ストック
	150427	スクリュー	$6.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	150427	スクリュー	$6.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	167341	スチールシールドガスケット	$23.02	注文するには

写真	部品番号	説明	価格(各)	ストック
	171746	サポートクランプ	$26.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	81591700	スクリュー	$2.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	812273	ケーブルグロメット	$1.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	103550	スペーサーブッシュのみ	$1.94	注文するには

写真	部品番号	説明	価格(各)	ストック
	12643724	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	ナット	$1.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	179377	冷凍コイルから燃料タンクへのパイプ	$192.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	167379	ゴムホース	$8.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	167376	シールリング	$1.65	注文するには

写真	部品番号	説明	価格(各)	ストック
	195293	カード透過用フィルム	$12.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	179381	タンクからポンプへのゴム管	$192.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	262111	ジュビリークランプ	$1.57	注文するには

写真	部品番号	説明	価格(各)	ストック
	155449	スイングユニオン	$418.33	注文するには

写真	部品番号	説明	価格(各)	ストック
	155448	コネクター	$209.15	注文するには

写真	部品番号	説明	価格(各)	ストック
	10261560	ガスケット	$0.73	注文するには

写真	部品番号	説明	価格(各)	ストック
	900613	ラバーブーツ	$599.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	170860	ポンプからステアリングボックスへのパイプ	$543.83	注文するには

写真	部品番号	説明	価格(各)	ストック
	170862	ユニオンバルブ	$27.26	注文するには

写真	部品番号	説明	価格(各)	ストック
	10280060	銅ワッシャー D14.20 X 1.5	$0.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	65141300	シール	$1.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	13516824	スタッドボルト	$0.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	184727	ホースコネクター	$5.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	10278660	ガスケット	$1.41	注文するには

写真	部品番号	説明	価格(各)	ストック
	179279	ブラケット	$129.96	注文するには

写真	部品番号	説明	価格(各)	ストック
	60659100	ケージキャプティブナット 6MM	$0.92	注文するには

写真	部品番号	説明	価格(各)	ストック
	10445224	スクリュー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	149707	スペーサー	$1.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	812273	ケーブルグロメット	$1.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	860172	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	62769800	ウォッシャー	$0.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	10615274	ウォッシャー	$0.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	104030	ナット	$0.26	注文するには

写真	部品番号	説明	価格(各)	ストック
	12638524	ウォッシャー	$0.06	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	171813	ポンプからステアリングボックスへのパイプ	171813 ポンプからステアリングボックスへのパイプ BOX / Valid for GD	$430.45	1
-	173534	タンクからポンプへのゴム管	173534 タンクからポンプへのゴム管 PUMP / Valid for GD	$153.38	1
-	178182	冷凍コイルから燃料タンクへのパイプ	178182 冷凍コイルから燃料タンクへのパイプ TO FUEL TANK / Valid for GD	$208.58	1
-	173587	クランプ	173587 クランプ Valid for GD	$85.03	1
-	169886	ステアリングカルダントランスミッション	169886 ステアリングカルダントランスミッション TRASMISSION / Valid for GD	$2,466.25	1
-	178184	ステアリングボックスから冷凍コイルへのゴム管	178184 ステアリングボックスから冷凍コイルへのゴム管 BOX TO REFIGERATING COIL / Valid for GD	$78.61 MSRP: ~~104.30~~ (24.6% off)	1
-	173586	ブラケット	173586 ブラケット Valid for GD	$107.49	1
-	169888	ラックステアリングボックス	169888 ラックステアリングボックス Valid for GD	$4,285.56	1
-	172847	スプリング	172847 スプリング Valid for GD	$0.44	1
1	150879	左側ボールジョイントプロテクション	150879 左側ボールジョイントプロテクション	$14.28	1
2	150878	右側ボールジョイントプロテクション	150878 右側ボールジョイントプロテクション	$12.22	1
3	14058319	ナット	14058319 ナット	$0.34	4
4	62764900	ウォッシャー	62764900 ウォッシャー	$0.31	4
5	171359	スプリング	171359 スプリング Not for GD	$6.42	1
6	277407	ホースコネクター	277407 ホースコネクター	$11.28	1
7	170858	ラックステアリングボックス	170858 ラックステアリングボックス Not for GD	$3,863.94	1
8	158016	ボールジョイント	158016 ボールジョイント	$324.73 MSRP: ~~405.27~~ (19.9% off)	2
9	149807	ナット	149807 ナット	$1.07 MSRP: ~~2.00~~ (46.5% off)	2
10	155002	ウォッシャー	155002 ウォッシャー	$14.28	2
11	155567	サイレントブロック	155567 サイレントブロック	$126.75	8
12	170877	パワーステアリングフルードリザーバー	170877 パワーステアリングフルードリザーバー SERVOSTEERING	$80.21	1
13	179303	ブラケット	179303 ブラケット Not for GD	$51.33	1
14	175701	スクリュー	175701 スクリュー	$2.61 MSRP: ~~3.89~~ (32.9% off)	4
15	175283	ナット	175283 ナット	$0.71	4
16	10902224	スクリュー	10902224 スクリュー	$0.06 MSRP: ~~0.45~~ (86.7% off)	2
17	178183	ステアリングボックスから冷凍コイルへのゴム管	178183 ステアリングボックスから冷凍コイルへのゴム管 BOX TO REFRIGERATING COIL / Not for GD	$88.24 MSRP: ~~118.18~~ (25.3% off)	1
18	61712500	シース付きブラケット	61712500 シース付きブラケット	$1.72	2
19	14059290	ナット	14059290 ナット	$1.36	1
20	12639724	ウォッシャー	12639724 ウォッシャー	$0.05 MSRP: ~~0.50~~ (90% off)	1
21	177360	冷凍コイル	177360 冷凍コイル	$417.18	1
22	14662695	ケージ付きネジ	14662695 ケージ付きネジ	$4.10	1
23	12643724	ウォッシャー	12643724 ウォッシャー	$0.06 MSRP: ~~0.50~~ (88% off)	4
24	127494	ウォッシャー	127494 ウォッシャー	$0.08 MSRP: ~~0.68~~ (88.2% off)	4
25	14059290	ナット	14059290 ナット	$1.36	2
26	10280060	銅ワッシャー D14.20 X 1.5	10280060 銅ワッシャー D14.20 X 1.5	$0.21 MSRP: ~~1.00~~ (79% off)	2
27	177395	ステアリングボックスからユニオンへのパイプ	177395 ステアリングボックスからユニオンへのパイプ WITH UNION	$176.49	1
28	262111	ジュビリークランプ	262111 ジュビリークランプ	$1.57	4
29	167168	ステアリングカルダントランスミッション	167168 ステアリングカルダントランスミッション TRASMISSION / Not for GD	$1,376.58	1
30	150427	スクリュー	150427 スクリュー	$6.19	1
31	150427	スクリュー	150427 スクリュー	$6.19	1
32	167341	スチールシールドガスケット	167341 スチールシールドガスケット	$23.02	1
33	171746	サポートクランプ	171746 サポートクランプ Not for GD	$26.48	1
34	81591700	スクリュー	81591700 スクリュー	$2.16	1
35	11197774	ウォッシャー	11197774 ウォッシャー	$0.06 MSRP: ~~0.30~~ (80% off)	1
36	812273	ケーブルグロメット	812273 ケーブルグロメット	$1.60	2
37	103550	スペーサーブッシュのみ	103550 スペーサーブッシュのみ	$1.94 MSRP: ~~3.25~~ (40.3% off)	2
38	12643724	ウォッシャー	12643724 ウォッシャー	$0.06 MSRP: ~~0.50~~ (88% off)	4
39	14059290	ナット	14059290 ナット	$1.36	2
40	179377	冷凍コイルから燃料タンクへのパイプ	179377 冷凍コイルから燃料タンクへのパイプ TO FUEL TANK / Not for GD	$192.54 MSRP: ~~252.67~~ (23.8% off)	1
41	167379	ゴムホース	167379 ゴムホース	$8.48	1
42	167376	シールリング	167376 シールリング	$1.65	1
43	195293	カード透過用フィルム	195293 カード透過用フィルム TRASMISSION	$12.09	1
44	179381	タンクからポンプへのゴム管	179381 タンクからポンプへのゴム管 PUMP / Not for GD	$192.54 MSRP: ~~281.53~~ (31.6% off)	1
45	262111	ジュビリークランプ	262111 ジュビリークランプ	$1.57	2
46	155449	スイングユニオン	155449 スイングユニオン	$418.33	1
47	155448	コネクター	155448 コネクター	$209.15	1
48	10261560	ガスケット	10261560 ガスケット	$0.73 MSRP: ~~1.00~~ (27% off)	2
49	900613	ラバーブーツ	900613 ラバーブーツ	$599.62	2
50	170860	ポンプからステアリングボックスへのパイプ	170860 ポンプからステアリングボックスへのパイプ BOX / Not for GD	$543.83 MSRP: ~~655.00~~ (17% off)	1
51	170862	ユニオンバルブ	170862 ユニオンバルブ	$27.26	1
52	10280060	銅ワッシャー D14.20 X 1.5	10280060 銅ワッシャー D14.20 X 1.5	$0.21 MSRP: ~~1.00~~ (79% off)	2
53	65141300	シール	65141300 シール	$1.44	1
54	13516824	スタッドボルト	13516824 スタッドボルト Not for GD	$0.45 MSRP: ~~1.25~~ (64% off)	2
55	184727	ホースコネクター	184727 ホースコネクター	$5.66	1
56	10278660	ガスケット	10278660 ガスケット	$1.41	2
57	179279	ブラケット	179279 ブラケット Not for GD	$129.96	1
58	60659100	ケージキャプティブナット 6MM	60659100 ケージキャプティブナット 6MM	$0.92	2
59	10445224	スクリュー	10445224 スクリュー	$0.06	1
60	149707	スペーサー	149707 スペーサー	$1.10 MSRP: ~~1.75~~ (37.1% off)	1
61	812273	ケーブルグロメット	812273 ケーブルグロメット	$1.60	1
62	860172	ウォッシャー	860172 ウォッシャー	-	1	Enquire
63	62769800	ウォッシャー	62769800 ウォッシャー	$0.23 MSRP: ~~0.30~~ (23.3% off)	1
64	10615274	ウォッシャー	10615274 ウォッシャー	$0.11 MSRP: ~~5.70~~ (98.1% off)	1
65	104030	ナット	104030 ナット Not for GD	$0.26 MSRP: ~~1.00~~ (74% off)	2
66	12638524	ウォッシャー	12638524 ウォッシャー Not for GD	$0.06 MSRP: ~~0.25~~ (76% off)	2
