Name: Lubrication System - Tank
Rating: 4.5 (1 reviews)

Lubrication System - Tank of Ferrari Ferrari 575 Superamerica

すべて見る

Ferrari 575 Superamerica - 潤滑システム-タンク

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	165910	タンクからポンプへのデリバリーホース	$1,054.01	注文するには

写真	部品番号	説明	価格(各)	ストック
	233118	Oリング	$8.41	在庫あり

写真	部品番号	説明	価格(各)	ストック
	155960	フレキシブルクリップ	$0.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	190219	スプリング	$4.75	注文するには

写真	部品番号	説明	価格(各)	ストック
	180809	リザーバーからラジエーターへのデリバリーホース	$185.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	180810	ラジエーターからリザーバーへのリターンホース	$704.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	180811	オイルサンプからタンクへのリターンホース	$518.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	184482	オイルタンク	$3,965.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	151684	オイルピックアップ	$120.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	111352	ネジ切りインサート	$117.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	100332	オイルピックアップフィルター	$20.44	在庫あり

写真	部品番号	説明	価格(各)	ストック
	125521	Oリング	$11.09	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10300771	オイルアウトレットプラグ	$18.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	10261460	COPPER WASHER 16 X 24 X 1.5	$0.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	138149	ネジコネクター	$55.58	注文するには

写真	部品番号	説明	価格(各)	ストック
	898271	ガスケット	$33.34	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11500524	スタッドボルト	$0.35	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	$1.40	在庫あり

写真	部品番号	説明	価格(各)	ストック
	180590	コンプリートプラグ	$137.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	180585	オイルタンクキャップガスケット	$88.95	在庫あり

写真	部品番号	説明	価格(各)	ストック
	156667	完全オイルレベル	$10.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	104628	ギアボックスサーミスタ	$100.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	160760	バルブボディNR。	$620.64	注文するには

写真	部品番号	説明	価格(各)	ストック
	136867	スプリング	$17.46	注文するには

写真	部品番号	説明	価格(各)	ストック
	136868	キャップ	$57.82	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10303460	ガスケット	$1.59	在庫あり

写真	部品番号	説明	価格(各)	ストック
	139934	Oリング	$0.90	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13540924	スタッドボルト	$36.84	注文するには

写真	部品番号	説明	価格(各)	ストック
	10519424	ウォッシャー	$0.02	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	$1.40	在庫あり

写真	部品番号	説明	価格(各)	ストック
	138150	コネクター	$54.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	907923	DOWTY WASHER	$37.92	在庫あり

写真	部品番号	説明	価格(各)	ストック
	107978	振動ダンパー	$13.33	注文するには

写真	部品番号	説明	価格(各)	ストック
	107979	ストップキャップ	$10.65	注文するには

写真	部品番号	説明	価格(各)	ストック
	107980	シム	$5.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	231629	スクリュー	$0.63	在庫あり

写真	部品番号	説明	価格(各)	ストック
	127496	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	907923	DOWTY WASHER	$37.92	在庫あり

写真	部品番号	説明	価格(各)	ストック
	129809	ユニオン	$66.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	16043434	六角ネジ M8 x 20	$0.21	在庫あり

写真	部品番号	説明	価格(各)	ストック
	166931	ブラケット	$8.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	14496524	ウォッシャー	$0.11	在庫あり

写真	部品番号	説明	価格(各)	ストック
	127496	ウォッシャー	$0.06	注文するには

すべて見る

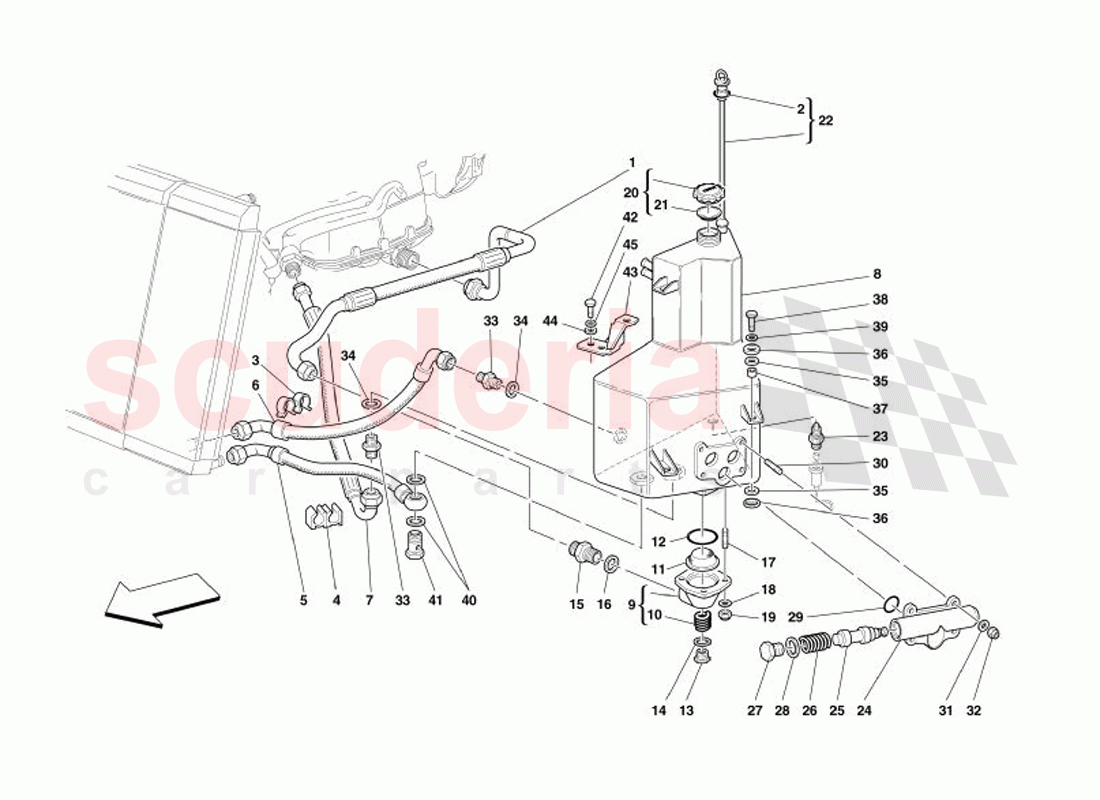

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
1	165910	タンクからポンプへのデリバリーホース	165910 タンクからポンプへのデリバリーホース	$1,054.01 MSRP: ~~1,383.95~~ (23.8% off)	1
2	233118	Oリング在庫あり	233118 Oリング在庫あり	$8.41	1
3	155960	フレキシブルクリップ	155960 フレキシブルクリップ	$0.66 MSRP: ~~1.50~~ (56% off)	1
4	190219	スプリング	190219 スプリング	$4.75	1
5	180809	リザーバーからラジエーターへのデリバリーホース	180809 リザーバーからラジエーターへのデリバリーホース	$185.54 MSRP: ~~612.67~~ (69.7% off)	1
6	180810	ラジエーターからリザーバーへのリターンホース	180810 ラジエーターからリザーバーへのリターンホース	$704.42	1
7	180811	オイルサンプからタンクへのリターンホース	180811 オイルサンプからタンクへのリターンホース	$518.51 MSRP: ~~1,135.24~~ (54.3% off)	1
8	184482	オイルタンク	184482 オイルタンク	$3,965.11	1
9	151684	オイルピックアップ	151684 オイルピックアップ	$120.40	1
10	111352	ネジ切りインサート	111352 ネジ切りインサート部品番号: 111352/A	$117.40 MSRP: ~~136.85~~ (14.2% off)	1
11	100332	オイルピックアップフィルター在庫あり	100332 オイルピックアップフィルター在庫あり	$20.44	1
12	125521	Oリング在庫あり	125521 Oリング (最小注文数＝2）在庫あり	$11.09	1
13	10300771	オイルアウトレットプラグ	10300771 オイルアウトレットプラグ	$18.21 MSRP: ~~50.57~~ (64% off)	1
14	10261460	COPPER WASHER 16 X 24 X 1.5 在庫あり	10261460 COPPER WASHER 16 X 24 X 1.5 在庫あり	$0.35 MSRP: ~~1.00~~ (65% off)	1
15	138149	ネジコネクター	138149 ネジコネクター	$55.58 MSRP: ~~70.30~~ (20.9% off)	1
16	898271	ガスケット在庫あり	898271 ガスケット在庫あり	$33.34	1
17	11500524	スタッドボルト	11500524 スタッドボルト	$0.35 MSRP: ~~1.00~~ (65% off)	4
18	11197774	ウォッシャー在庫あり	11197774 ウォッシャー在庫あり	$0.06 MSRP: ~~0.30~~ (80% off)	4
19	14059290	フランジ付きナット M6 在庫あり	14059290 フランジ付きナット M6 在庫あり	$1.40	4
20	180590	コンプリートプラグ	180590 コンプリートプラグ	$137.34	1
21	180585	オイルタンクキャップガスケット在庫あり	180585 オイルタンクキャップガスケット在庫あり	$88.95 MSRP: ~~113.57~~ (21.7% off)	1
22	156667	完全オイルレベル	156667 完全オイルレベル	$10.16	1
23	104628	ギアボックスサーミスタ	104628 ギアボックスサーミスタ	$100.07 MSRP: ~~139.65~~ (28.3% off)	1
24	160760	バルブボディNR。	160760 バルブボディNR。	$620.64	1
26	136867	スプリング	136867 スプリング	$17.46	1
27	136868	キャップ在庫あり	136868 キャップ在庫あり	$57.82	1
28	10303460	ガスケット在庫あり	10303460 ガスケット在庫あり	$1.59 MSRP: ~~2.10~~ (24.3% off)	1

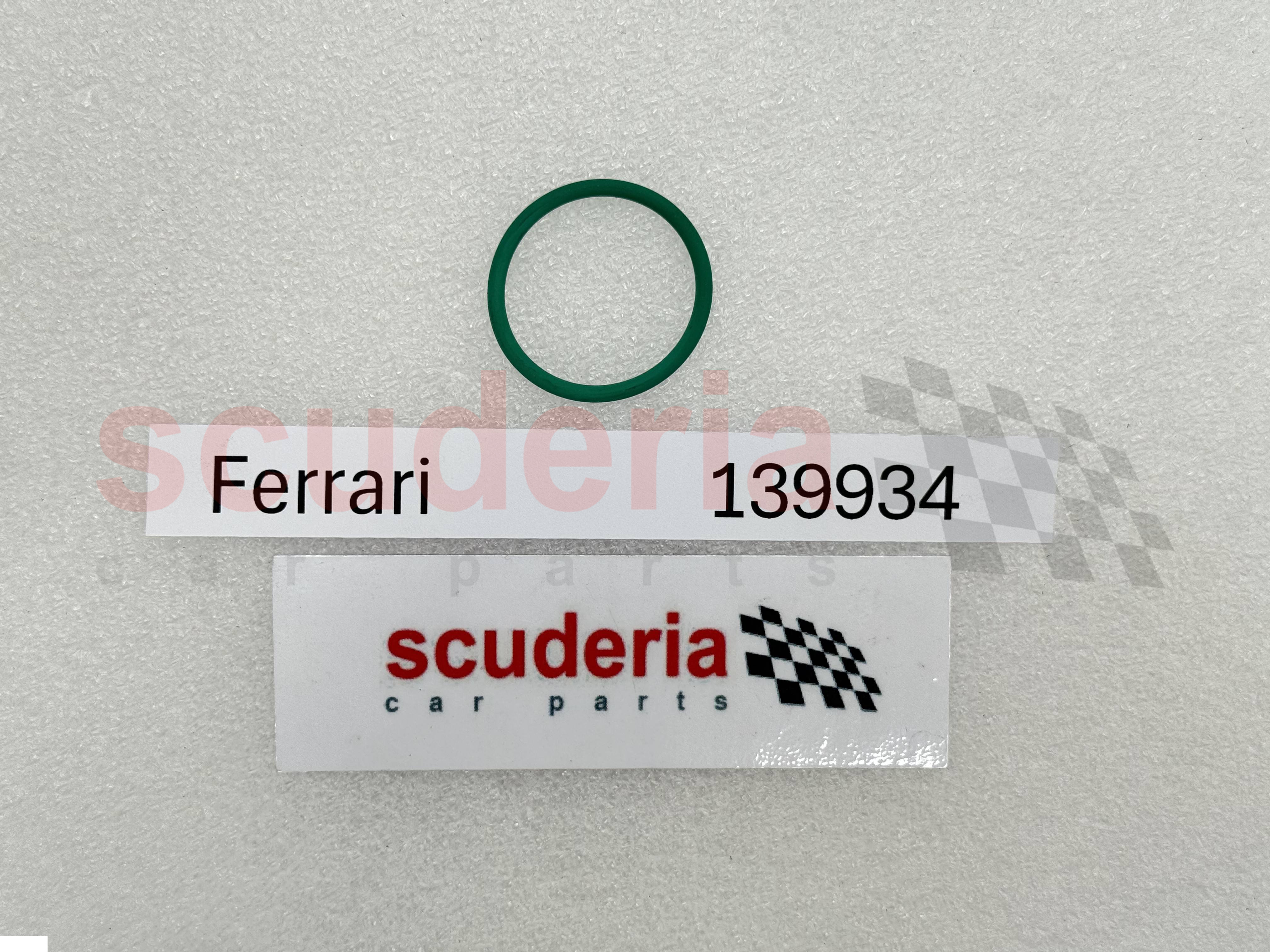

29	139934	Oリング在庫あり	139934 Oリング在庫あり	$0.90 MSRP: ~~2.25~~ (60% off)	3
30	13540924	スタッドボルト	13540924 スタッドボルト	$36.84	4
31	10519424	ウォッシャー在庫あり	10519424 ウォッシャー在庫あり	$0.02 MSRP: ~~0.25~~ (92% off)	4
32	14059290	フランジ付きナット M6 在庫あり	14059290 フランジ付きナット M6 在庫あり	$1.40	4
33	138150	コネクター	138150 コネクター	$54.00	2
34	907923	DOWTY WASHER 在庫あり	907923 DOWTY WASHER 在庫あり	$37.92	2
35	107978	振動ダンパー	107978 振動ダンパー	$13.33	6
36	107979	ストップキャップ	107979 ストップキャップ	$10.65 MSRP: ~~11.98~~ (11.1% off)	6
37	107980	シム	107980 シム	$5.62 MSRP: ~~6.25~~ (10.1% off)	3
38	231629	スクリュー在庫あり	231629 スクリュー在庫あり	$0.63 MSRP: ~~0.95~~ (33.7% off)	3
39	127496	ウォッシャー	127496 ウォッシャー	$0.06 MSRP: ~~0.30~~ (80% off)	3
40	907923	DOWTY WASHER 在庫あり	907923 DOWTY WASHER 在庫あり	$37.92	2
41	129809	ユニオン	129809 ユニオン	$66.48 MSRP: ~~185.41~~ (64.1% off)	1

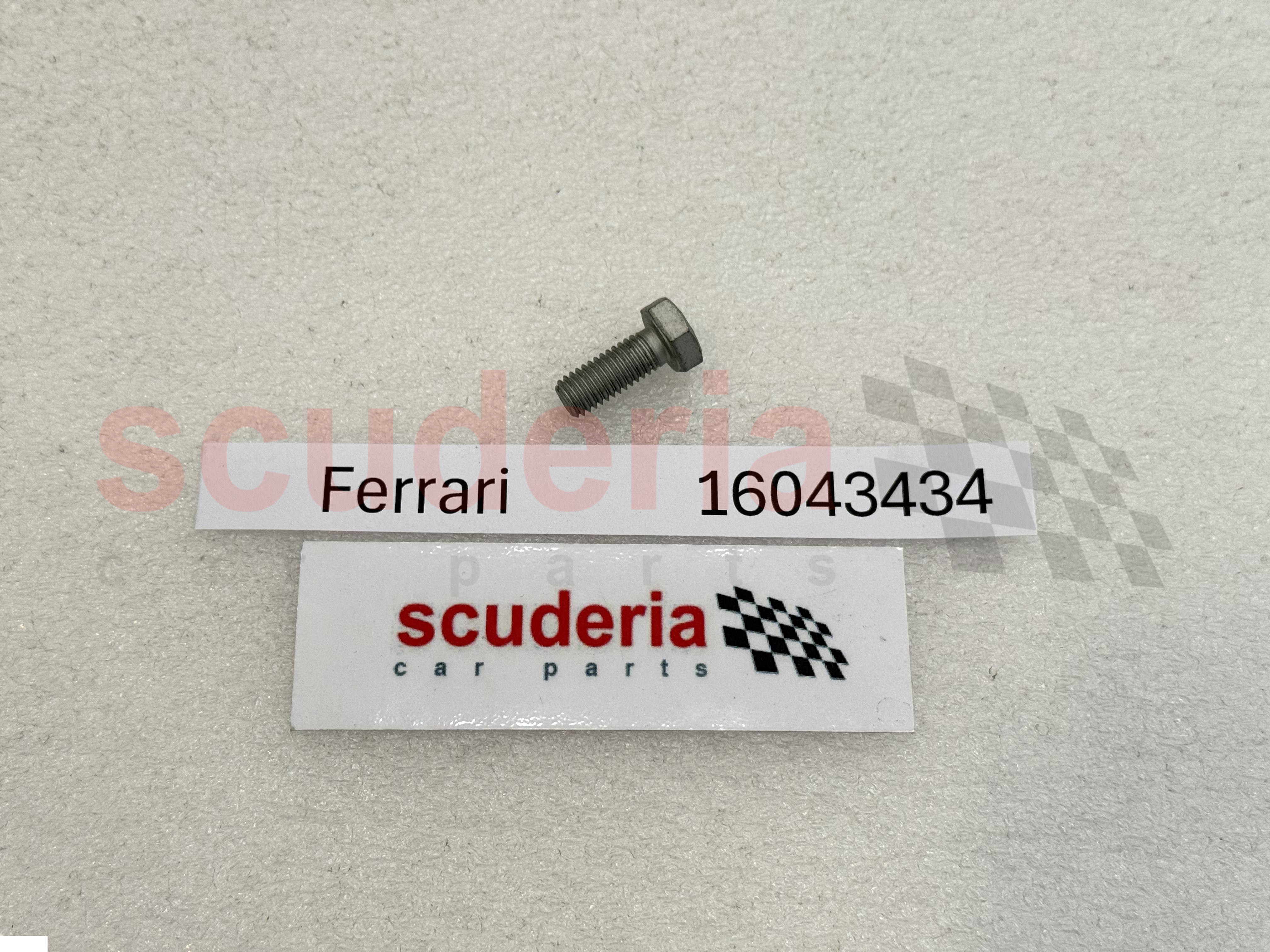

42	16043434	六角ネジ M8 x 20 在庫あり	16043434 六角ネジ M8 x 20 在庫あり	$0.21 MSRP: ~~0.50~~ (58% off)	2
43	166931	ブラケット	166931 ブラケット	$8.36	1
44	14496524	ウォッシャー在庫あり	14496524 ウォッシャー在庫あり	$0.11 MSRP: ~~1.50~~ (92.7% off)	2
45	127496	ウォッシャー	127496 ウォッシャー	$0.06 MSRP: ~~0.30~~ (80% off)	2

潤滑システム-タンク

Ferrari 575 Superamerica

Ferrari 575 Superamerica - 潤滑システム-タンク

ショッピングカートに追加
