Ferrari 575 Superamerica - 空気圧アクチュエーターシステム

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
168038 窪み蓄積 £405.89 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 £0.93 在庫あり
写真 部品番号 説明 価格(各) ストック
12646604 ウォッシャー £0.16 在庫あり
写真 部品番号 説明 価格(各) ストック
159541 ユニオン-R.H.バルブ接続パイプ £3.69 注文するには
写真 部品番号 説明 価格(各) ストック
161816257691 三方ユニオン お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
188746 ユニオンからソレノイドバルブへのパイプ £17.57 注文するには
168432 ユニオンから電磁弁へのゴム管 £16.61 注文するには
写真 部品番号 説明 価格(各) ストック
121830 ユニオンからソレノイドバルブ用ユニオンへのパイプ £5.05 注文するには
126342 ユニオンからエア容量ユニオンへのゴムホース £1.94 注文するには
写真 部品番号 説明 価格(各) ストック
161816257691 三方ユニオン お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
121828 ラバーパイプ £3.26 注文するには
写真 部品番号 説明 価格(各) ストック
315769 オン/オフソレノイドバルブ £34.64 在庫あり
写真 部品番号 説明 価格(各) ストック
14304124 スクリュー £0.10 注文するには
写真 部品番号 説明 価格(各) ストック
12601174 ウォッシャー £0.04 注文するには
写真 部品番号 説明 価格(各) ストック
253896 ノンリターンバルブ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
169700 コンプリートブリーザーパイプ £16.84 注文するには
126342 ユニオンからエア容量ユニオンへのゴムホース £1.94 注文するには
写真 部品番号 説明 価格(各) ストック
111023 左側バルブからユニオンへのゴムパイプ £62.95 注文するには
写真 部品番号 説明 価格(各) ストック
13433370 スクリューカラー £0.56 在庫あり
写真 部品番号 説明 価格(各) ストック
193186 チェックバルブ £19.79 注文するには
写真 部品番号 説明 価格(各) ストック
193184 ゴムホース £13.85 注文するには
写真 部品番号 説明 価格(各) ストック
262111 ジュビリークランプ £1.00 もうすぐ到着します
写真 部品番号 説明 価格(各) ストック
100881 3ウェイユニオン £3.24 注文するには
写真 部品番号 説明 価格(各) ストック
127213 ラバーパイプ £11.52 注文するには
写真 部品番号 説明 価格(各) ストック
302220611 左側ゴムホース お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
177947 ゴムホース～ブレーキブースター £65.33 注文するには
193185 ゴムホース（ユニオンからブレーキブースターへ £40.58 注文するには
写真 部品番号 説明 価格(各) ストック
232649 クリップ £0.70 在庫あり
写真 部品番号 説明 価格(各) ストック
161816257691 三方ユニオン お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
314698 オイルブリーザーパイプ £3.28 注文するには
写真 部品番号 説明 価格(各) ストック
315769 オン/オフソレノイドバルブ £34.64 在庫あり
写真 部品番号 説明 価格(各) ストック
147126 ソレノイドバルブからゴム管 £59.84 注文するには
188745 右側ゴムホース £72.63 注文するには
写真 部品番号 説明 価格(各) ストック
14304124 スクリュー £0.10 注文するには
写真 部品番号 説明 価格(各) ストック
12601174 ウォッシャー £0.04 注文するには
写真 部品番号 説明 価格(各) ストック
13432070 ホースカラー £0.35 在庫あり
写真 部品番号 説明 価格(各) ストック
10441290 シース付きブラケット £0.35 在庫あり
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 £0.93 在庫あり
写真 部品番号 説明 価格(各) ストック
10519424 WASHER D.6.4 X 11.95 X 1.6 £0.01 在庫あり
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 £0.93 在庫あり
写真 部品番号 説明 価格(各) ストック
127494 ウォッシャー £0.05 在庫あり
写真 部品番号 説明 価格(各) ストック
10441690 シース付きブラケット £1.27 注文するには
写真 部品番号 説明 価格(各) ストック
10441290 シース付きブラケット £0.35 在庫あり
すべて見る

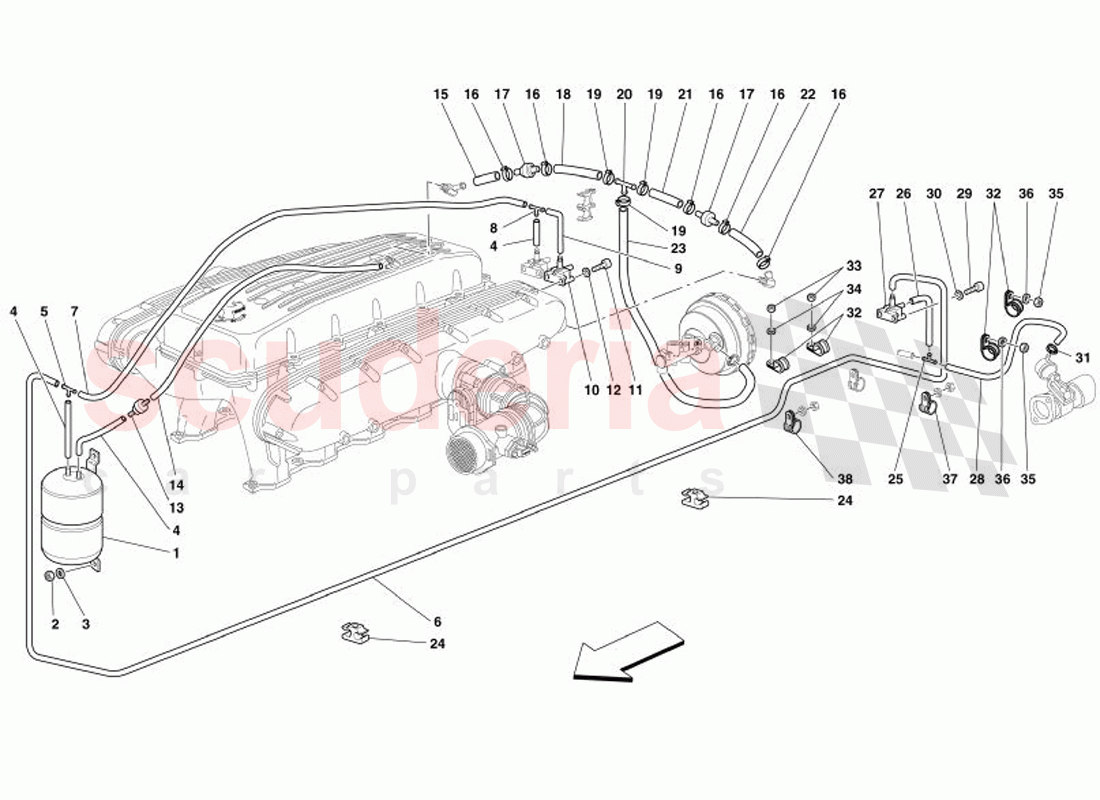

Pneumatics Actuator System of Ferrari Ferrari 575 Superamerica ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 168038
窪み蓄積 		£405.89 1
2 14059290
フランジ付きナット M6
在庫あり 		£0.93 (27.9% off) 2
3 12646604
ウォッシャー
在庫あり 		£0.16 (30.4% off) 2
4 159541
ユニオン-R.H.バルブ接続パイプ 		£3.69 3
5 161816257691
三方ユニオン 		- 1 Enquire
6 188746
ユニオンからソレノイドバルブへのパイプ
GD不可 		£17.57 1
6 168432
ユニオンから電磁弁へのゴム管
GDに有効 		£16.61 1
7 121830
ユニオンからソレノイドバルブ用ユニオンへのパイプ
GD不可 		£5.05 1
7 126342
ユニオンからエア容量ユニオンへのゴムホース
GDに有効 		£1.94 1
8 161816257691
三方ユニオン 		- 1 Enquire
9 121828
ラバーパイプ 		£3.26 1
10 315769
オン/オフソレノイドバルブ
在庫あり 		£34.64 1
11 14304124
スクリュー 		£0.10 (28.6% off) 2
12 12601174
ウォッシャー 		£0.04 (20% off) 2
13 253896
ノンリターンバルブ 		- 1 Enquire
14 169700
コンプリートブリーザーパイプ
GDに有効 		£16.84 1
14 126342
ユニオンからエア容量ユニオンへのゴムホース
GD不可 		£1.94 1
15 111023
左側バルブからユニオンへのゴムパイプ 		£62.95 1
16 13433370
スクリューカラー
在庫あり 		£0.56 (24.3% off) 4
17 193186
チェックバルブ 		£19.79 2
18 193184
ゴムホース 		£13.85 1
19 262111
ジュビリークランプ
もうすぐ到着します 		£1.00 (28.1% off) 3
20 100881
3ウェイユニオン 		£3.24 (26.4% off) 1
21 127213
ラバーパイプ 		£11.52 (3.9% off) 1
22 302220611
左側ゴムホース 		- 1 Enquire
23 177947
ゴムホース～ブレーキブースター
GDに有効 		£65.33 1
23 193185
ゴムホース（ユニオンからブレーキブースターへ
GD不可 		£40.58 1
24 232649
クリップ
在庫あり 		£0.70 (26.3% off) 4
25 161816257691
三方ユニオン 		- 1 Enquire
26 314698
オイルブリーザーパイプ 		£3.28 1
27 315769
オン/オフソレノイドバルブ
在庫あり 		£34.64 1
28 147126
ソレノイドバルブからゴム管 		£59.84 1
28 188745
右側ゴムホース 		£72.63 1
29 14304124
スクリュー 		£0.10 (28.6% off) 2
30 12601174
ウォッシャー 		£0.04 (20% off) 2
31 13432070
ホースカラー
在庫あり 		£0.35 (27.1% off) 1
32 10441290
シース付きブラケット
在庫あり 		£0.35 (23.9% off) 4
33 14059290
フランジ付きナット M6
在庫あり 		£0.93 (27.9% off) 2
34 10519424
WASHER D.6.4 X 11.95 X 1.6
在庫あり 		£0.01 (50% off) 2
35 14059290
フランジ付きナット M6
在庫あり 		£0.93 (27.9% off) 2
36 127494
ウォッシャー
(最低注文数＝20）
在庫あり 		£0.05 (28.6% off) 2
37 10441690
シース付きブラケット 		£1.27 (29.1% off) 1
38 10441290
シース付きブラケット
在庫あり 		£0.35 (23.9% off) 1
