ディファレンシャルケースとギアボックス冷却ラジエーター

Ferrari 599 GTB Fiorano

自分の役割を見つける

Ferrari 599 GTB Fiorano - ディファレンシャルケースとギアボックス冷却ラジエーター

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
227410 ギヤボックスハウジング4段目 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
13543624 スタッドボルト $0.48 注文するには
写真 部品番号 説明 価格(各) ストック
13543724 スタッドボルト $1.64 在庫あり
写真 部品番号 説明 価格(各) ストック
211936 スタッドボルト $9.10 注文するには
211937 スタッドボルト $13.01 注文するには
13543824 スタッドボルト $3.17 在庫あり
写真 部品番号 説明 価格(各) ストック
102704 アライメントダボ $2.90 在庫あり
写真 部品番号 説明 価格(各) ストック
13546224 スタッドボルト $14.59 注文するには
写真 部品番号 説明 価格(各) ストック
10450690 シース付きブラケット $0.69 注文するには
写真 部品番号 説明 価格(各) ストック
10259960 銅ワッシャー 18 - 24 x 1.5 $0.32 在庫あり
写真 部品番号 説明 価格(各) ストック
217788 コネクター $41.44 注文するには
写真 部品番号 説明 価格(各) ストック
199017 右サイドブラケット $28.47 注文するには
写真 部品番号 説明 価格(各) ストック
195589 パイプユニオン $19.12 注文するには
写真 部品番号 説明 価格(各) ストック
10259960 銅ワッシャー 18 - 24 x 1.5 $0.32 在庫あり
写真 部品番号 説明 価格(各) ストック
14453381 Oリング $1.26 注文するには
写真 部品番号 説明 価格(各) ストック
153719 ロッド $18.60 注文するには
写真 部品番号 説明 価格(各) ストック
154698 パッド $6.22 注文するには
写真 部品番号 説明 価格(各) ストック
11057476 シーガーリング $0.08 注文するには
写真 部品番号 説明 価格(各) ストック
13543524 スタッドボルト $4.48 注文するには
写真 部品番号 説明 価格(各) ストック
13543624 スタッドボルト $0.48 注文するには
写真 部品番号 説明 価格(各) ストック
13543724 スタッドボルト $1.64 在庫あり
写真 部品番号 説明 価格(各) ストック
189098 右側デフカバー完成 $701.53 注文するには
189100 左サイドデフカバー完成品 $701.53 注文するには
写真 部品番号 説明 価格(各) ストック
150099 デフカバーシム $103.62 注文するには
150100 デフカバーシム $94.05 注文するには
150101 デフカバーシム $94.05 注文するには
...and 8 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
14461381 Oリング $12.64 在庫あり
写真 部品番号 説明 価格(各) ストック
133988 六角ナット M10 x 1.25 x 8 $0.21 在庫あり
写真 部品番号 説明 価格(各) ストック
12601474 ウォッシャー $0.03 在庫あり
写真 部品番号 説明 価格(各) ストック
181618 右側ガスケット $52.60 在庫あり
181617 LH回転オイルシールリング $47.82 在庫あり
写真 部品番号 説明 価格(各) ストック
227196 ブラケット $38.25 注文するには
写真 部品番号 説明 価格(各) ストック
10441290 シース付きブラケット $0.56 在庫あり
写真 部品番号 説明 価格(各) ストック
10441390 シース付きブラケット $0.56 在庫あり
写真 部品番号 説明 価格(各) ストック
16183021 スクリュー $0.74 注文するには
写真 部品番号 説明 価格(各) ストック
115376 ブッシング $21.40 注文するには
写真 部品番号 説明 価格(各) ストック
150731 キャップ $3.78 注文するには
写真 部品番号 説明 価格(各) ストック
10282460 ガスケット $0.89 注文するには
写真 部品番号 説明 価格(各) ストック
14040711 ナット $0.40 在庫あり
写真 部品番号 説明 価格(各) ストック
12601374 ウォッシャー $0.02 在庫あり
写真 部品番号 説明 価格(各) ストック
251638 ギヤボックスオイルフィルター $605.86 在庫あり
写真 部品番号 説明 価格(各) ストック
11199277 ウォッシャー $0.11 注文するには
写真 部品番号 説明 価格(各) ストック
10977624 スクリュー $0.06 在庫あり
写真 部品番号 説明 価格(各) ストック
182119 ギヤボックスオイルフィルターOリング $2.40 在庫あり
写真 部品番号 説明 価格(各) ストック
10440990 シース付きブラケット $1.35 在庫あり
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.40 在庫あり
写真 部品番号 説明 価格(各) ストック
222474 リアギアボックスハウジングカバー一式 $318.87 注文するには
写真 部品番号 説明 価格(各) ストック
14040711 ナット $0.40 在庫あり
写真 部品番号 説明 価格(各) ストック
12601374 ウォッシャー $0.02 在庫あり
写真 部品番号 説明 価格(各) ストック
197797 オイルブリーザー $27.09 注文するには
写真 部品番号 説明 価格(各) ストック
184995 ベアリング $161.54 注文するには
写真 部品番号 説明 価格(各) ストック
185723 シーガーリング $4.41 在庫あり
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.40 在庫あり
写真 部品番号 説明 価格(各) ストック
10263460 COPPER GASKET D.28-22.3 X 1.5 $0.37 在庫あり
写真 部品番号 説明 価格(各) ストック
307477 ネジプラグ $3.82 在庫あり
写真 部品番号 説明 価格(各) ストック
235533 エラスティックブッシング $1,355.24 注文するには
235533 エラスティックブッシング $1,355.24 注文するには
写真 部品番号 説明 価格(各) ストック
196888 ロケータースタッド $13.69 注文するには
写真 部品番号 説明 価格(各) ストック
232920 スクリュー $14.59 注文するには
写真 部品番号 説明 価格(各) ストック
126648 WASHER D.10.5-21 X 2 $1.90 在庫あり
写真 部品番号 説明 価格(各) ストック
12601474 ウォッシャー $0.03 在庫あり
写真 部品番号 説明 価格(各) ストック
249915 エンジンブッシュマウントプレート $15.70 注文するには
写真 部品番号 説明 価格(各) ストック
214259 ギアボックスオイルラジエター $1,243.63 注文するには
写真 部品番号 説明 価格(各) ストック
812273 ケーブルグロメット $1.64 注文するには
写真 部品番号 説明 価格(各) ストック
149707 スペーサー $1.10 在庫あり
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.40 在庫あり
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.06 在庫あり
写真 部品番号 説明 価格(各) ストック
221999 オイルデリバリパイプ $263.34 注文するには
写真 部品番号 説明 価格(各) ストック
221997 オイルリターンパイプ $369.46 注文するには
写真 部品番号 説明 価格(各) ストック
10181911 パイプユニオン $6.70 注文するには
写真 部品番号 説明 価格(各) ストック
10261560 ガスケット $0.74 注文するには
写真 部品番号 説明 価格(各) ストック
225419 オイルデリバリパイプ $165.68 注文するには
写真 部品番号 説明 価格(各) ストック
228642 オイルリターンパイプ $335.65 注文するには
写真 部品番号 説明 価格(各) ストック
213934 ブラケット $25.00 注文するには
写真 部品番号 説明 価格(各) ストック
193578 ブッシング $23.90 注文するには
写真 部品番号 説明 価格(各) ストック
100750 スプリング $1.53 注文するには
写真 部品番号 説明 価格(各) ストック
101612 ボール $1.29 在庫あり
写真 部品番号 説明 価格(各) ストック
225333 ガスケット $23.67 注文するには
写真 部品番号 説明 価格(各) ストック
225335 ガスケット $13.58 注文するには
写真 部品番号 説明 価格(各) ストック
10441390 シース付きブラケット $0.56 在庫あり
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.06 在庫あり
写真 部品番号 説明 価格(各) ストック
11635724 スクリュー $0.16 注文するには
写真 部品番号 説明 価格(各) ストック
127494 ウォッシャー $0.08 在庫あり
写真 部品番号 説明 価格(各) ストック
81591700 スクリュー $2.21 注文するには
写真 部品番号 説明 価格(各) ストック
291225 シース付きクリップブラケット $4.77 在庫あり
写真 部品番号 説明 価格(各) ストック
10441290 シース付きブラケット $0.56 在庫あり
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.40 在庫あり
写真 部品番号 説明 価格(各) ストック
149694 パイプファスナーブラケット $6.02 注文するには
写真 部品番号 説明 価格(各) ストック
10450290 シース付きブラケット $4.07 注文するには
10450390 シース付きブラケット $2.13 注文するには
すべて見る

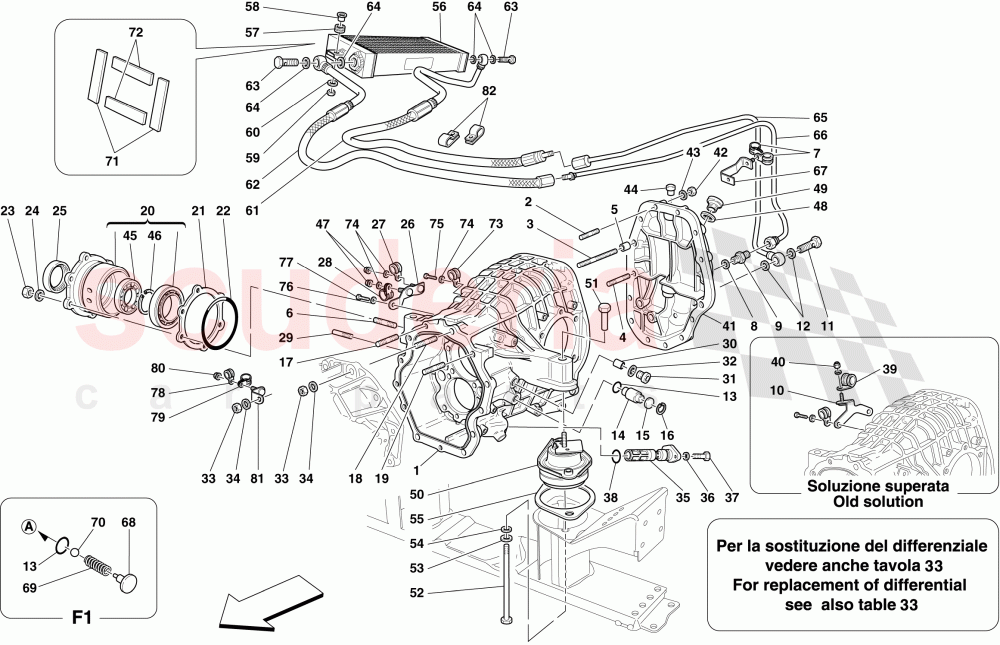

DIFFERENTIAL CASE AND GEARBOX COOLING RADIATOR of Ferrari Ferrari 599 GTB Fiorano ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
- 227408
ギヤボックスハウジングアッセンブリー 		$18,304.69 1
1 227410
ギヤボックスハウジング4段目
ギアボックスハウジング一式に付属、227408 		- 1 Enquire
2 13543624
スタッドボルト
M8 X 16; シャンク長さ 30 		$0.48 3
3 13543724
スタッドボルト
M8 X 16; シャンク長さ 35
在庫あり 		$1.64 5
4 211936
スタッドボルト
M8 X 65 		$9.10 3
4 211937
スタッドボルト
M8 X 70 		$13.01 1
4 13543824
スタッドボルト
M8 X 16; シャンク長さ 40
在庫あり 		$3.17 1
5 102704
アライメントダボ
在庫あり 		$2.90 2
6 13546224
スタッドボルト 		$14.59 12
7 10450690
シース付きブラケット 		$0.69 (59.4% off) 2
8 10259960
銅ワッシャー 18 - 24 x 1.5
在庫あり 		$0.32 (74.4% off) 1
9 217788
コネクター 		$41.44 1
10 199017
右サイドブラケット
旧式ソリューション 		$28.47 1
11 195589
パイプユニオン 		$19.12 1
12 10259960
銅ワッシャー 18 - 24 x 1.5
在庫あり 		$0.32 (74.4% off) 2
13 14453381
Oリング 		$1.26 (45.9% off) 1
14 153719
ロッド
F1ギアボックス不可 		$18.60 1
15 154698
パッド
F1ギアボックス不可 		$6.22 1
16 11057476
シーガーリング 		$0.08 1
17 13543524
スタッドボルト
M8 X 16; シャンク長さ 25 		$4.48 1
18 13543624
スタッドボルト
M8 X 16; シャンク長さ 30 		$0.48 2
19 13543724
スタッドボルト
M8 X 16; シャンク長さ 35
在庫あり 		$1.64 1
20 189098
右側デフカバー完成 		$701.53 1
20 189100
左サイドデフカバー完成品 		$701.53 1
21 150099
デフカバーシム
TH.1.3 MM 		$103.62 2
21 150100
デフカバーシム
TH.1.4 MM 		$94.05 -
21 150101
デフカバーシム
TH.1.5 MM 		$94.05 -
21 150102
デフカバーシム
TH.1.6 MM 		$94.05 -
21 150103
デフカバーシム
TH.1.7 MM 		$213.64 -
21 150104
デフカバーシム
TH.1.8 MM 		$103.62 -
21 150105
デフカバーシム
TH.1.9 MM 		$98.84 -
21 150106
デフカバーシム
TH.1.45 MM 		$101.70 -
21 150107
デフカバーシム
TH.1.55 MM 		$145.04 -
21 150108
デフカバーシム
TH.1.65 MM 		$94.05 -
21 175378
デフカバーシム
TH.1.75 MM 		$49.41 -
22 14461381
Oリング
在庫あり 		$12.64 2
23 133988
六角ナット M10 x 1.25 x 8
在庫あり 		$0.21 (40% off) 12
24 12601474
ウォッシャー
在庫あり 		$0.03 12
25 181618
右側ガスケット
在庫あり 		$52.60 (26.5% off) 1
25 181617
LH回転オイルシールリング
在庫あり 		$47.82 (36.8% off) 1
26 227196
ブラケット 		$38.25 1
27 10441290
シース付きブラケット
在庫あり 		$0.56 (66.7% off) 1
28 10441390
シース付きブラケット
在庫あり 		$0.56 1
29 16183021
スクリュー 		$0.74 1
30 115376
ブッシング 		$21.40 (61.6% off) 3
31 150731
キャップ 		$3.78 1
32 10282460
ガスケット 		$0.89 1
33 14040711
ナット
在庫あり 		$0.40 13
34 12601374
ウォッシャー
在庫あり 		$0.02 (92% off) 13
35 251638
ギヤボックスオイルフィルター
在庫あり 		$605.86 (39.1% off) 1
36 11199277
ウォッシャー 		$0.11 2
37 10977624
スクリュー
在庫あり 		$0.06 2
38 182119
ギヤボックスオイルフィルターOリング
在庫あり 		$2.40 (26.2% off) 1
39 10440990
シース付きブラケット
旧式ソリューション
在庫あり 		$1.35 1
40 14059290
フランジ付きナット M6
旧式ソリューション
在庫あり 		$1.40 2
41 222474
リアギアボックスハウジングカバー一式 		$318.87 1
42 14040711
ナット
在庫あり 		$0.40 14
43 12601374
ウォッシャー
在庫あり 		$0.02 (92% off) 14
44 197797
オイルブリーザー 		$27.09 1
45 184995
ベアリング 		$161.54 2
46 185723
シーガーリング
在庫あり 		$4.41 (35.1% off) 2
47 14059290
フランジ付きナット M6
在庫あり 		$1.40 2
48 10263460
COPPER GASKET D.28-22.3 X 1.5
在庫あり 		$0.37 (63% off) 1
49 307477
ネジプラグ
在庫あり 		$3.82 1
50 235533
エラスティックブッシング
F1ギアボックス不可 		$1,355.24 2
50 235533
エラスティックブッシング
F1ギアボックス用 		$1,355.24 2
51 196888
ロケータースタッド 		$13.69 2
52 232920
スクリュー 		$14.59 4
53 126648
WASHER D.10.5-21 X 2
在庫あり 		$1.90 4
54 12601474
ウォッシャー
在庫あり 		$0.03 4
55 249915
エンジンブッシュマウントプレート 		$15.70 2
56 214259
ギアボックスオイルラジエター 		$1,243.63 1
57 812273
ケーブルグロメット 		$1.64 3
58 149707
スペーサー
在庫あり 		$1.10 (37.1% off) 3
59 14059290
フランジ付きナット M6
在庫あり 		$1.40 3
60 11197774
ウォッシャー
在庫あり 		$0.06 (80% off) 3
61 221999
オイルデリバリパイプ
ラジエーター側 		$263.34 1
62 221997
オイルリターンパイプ
ラジエーター側 		$369.46 1
63 10181911
パイプユニオン 		$6.70 2
64 10261560
ガスケット 		$0.74 (26% off) 4
65 225419
オイルデリバリパイプ
ギアボックス側 		$165.68 1
66 228642
オイルリターンパイプ
ギアボックス側 		$335.65 1
67 213934
ブラケット 		$25.00 1
68 193578
ブッシング
F1ギアボックス用 		$23.90 1
69 100750
スプリング
F1ギアボックス用 		$1.53 (1.3% off) 4
70 101612
ボール
F1ギアボックス用
在庫あり 		$1.29 (21.8% off) 4
71 225333
ガスケット 		$23.67 2
72 225335
ガスケット 		$13.58 2
73 10441390
シース付きブラケット
在庫あり 		$0.56 1
74 11197774
ウォッシャー
在庫あり 		$0.06 (80% off) 3
75 11635724
スクリュー 		$0.16 1
76 127494
ウォッシャー
在庫あり 		$0.08 (88.2% off) 1
77 81591700
スクリュー 		$2.21 1
78 291225
シース付きクリップブラケット
在庫あり 		$4.77 1
79 10441290
シース付きブラケット
在庫あり 		$0.56 (66.7% off) 1
80 14059290
フランジ付きナット M6
在庫あり 		$1.40 1
81 149694
パイプファスナーブラケット 		$6.02 1
82 10450290
シース付きブラケット
D.12パイプ用 		$4.07 1
82 10450390
シース付きブラケット
D.14パイプ用 		$2.13 1
