Name: HYDRAULIC FLUID RESERVOIR, PUMP AND COIL FOR POWER STEERING SYSTEM
Rating: 4.1 (1 reviews)

HYDRAULIC FLUID RESERVOIR, PUMP AND COIL FOR POWER STEERING SYSTEM of Ferrari Ferrari 599 GTB Fiorano

すべて見る

Ferrari 599 GTB Fiorano - パワーステアリング用作動油リザーバー、ポンプ、コイル

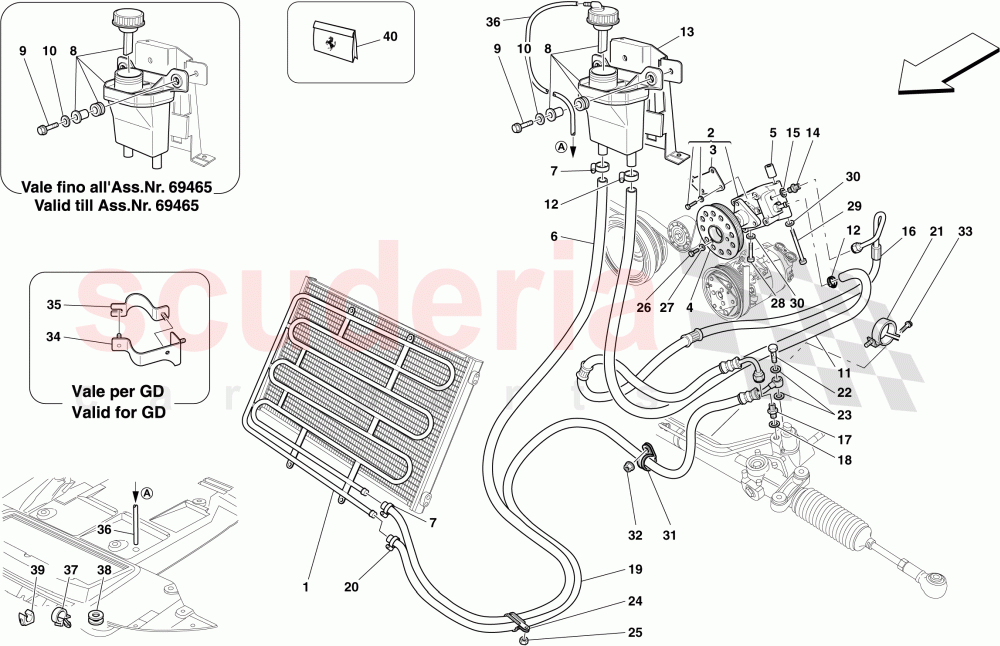

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	210354	クーリングコイル	$898.56	注文するには

写真	部品番号	説明	価格(各)	ストック
	198036	パワーステアリングポンプ	$899.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	182833	ポンプ取り付けブラケット	$176.49	注文するには

写真	部品番号	説明	価格(各)	ストック
	195936	パワーステアリングプーリー	$187.61	注文するには

写真	部品番号	説明	価格(各)	ストック
	226087	シム	$32.17	注文するには
	226087	シム	$32.17	注文するには

写真	部品番号	説明	価格(各)	ストック
	169890	サーペンタインコイルからタンクへのパイプ	$50.28	注文するには
	275949	サーペンタインコイルからタンクへのパイプ	$144.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	262111	ジュビリークランプ	$1.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	227882	パワーステアリングフルードリザーバー	$286.67	注文するには

写真	部品番号	説明	価格(各)	ストック
	13839224	スクリュー	$2.79	注文するには

写真	部品番号	説明	価格(各)	ストック
	12604474	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	202824	リザーバーからパワーステアリングポンプへの配管	$21.20	注文するには
	276795	リザーバーからパワーステアリングポンプへの配管	$46.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	262111	ジュビリークランプ	$1.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	226446	タンクマウント	$106.78	注文するには

写真	部品番号	説明	価格(各)	ストック
	174091	コネクター	$117.56	注文するには

写真	部品番号	説明	価格(各)	ストック
	10261460	ガスケット	$0.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	202821	パワーステアリング・ポンプからステアリング・ボックスへのパイプ	$272.34	注文するには
	222119	パワーステアリング・ポンプからステアリング・ボックスへのパイプ	$387.03	注文するには

写真	部品番号	説明	価格(各)	ストック
	205048	ネジコネクター	$90.30	注文するには

写真	部品番号	説明	価格(各)	ストック
	10261360	ガスケット	$0.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	214729	ステアリングボックスからコイルへのパイプ	$272.34	注文するには
	222118	ステアリングボックスからコイルへのパイプ	$258.02	注文するには

写真	部品番号	説明	価格(各)	ストック
	262111	ジュビリークランプ	$1.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	203091	パイプファスナーブラケット	$33.68	注文するには

写真	部品番号	説明	価格(各)	ストック
	277407	ホースコネクター	$11.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	10280060	銅ワッシャー D14.20 X 1.5	$0.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	139512	シース付きブラケット	$2.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059211	ナット	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	86768100	スクリュー	$0.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	12604474	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	14302234	スクリュー	$0.91	注文するには

写真	部品番号	説明	価格(各)	ストック
	143873	スクリュー	$15.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	11193874	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	10441790	シース付きブラケット	$0.73	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059211	ナット	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	16296934	SCREW 6 X 14MM	$0.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	226210	マウント	$33.68	注文するには

写真	部品番号	説明	価格(各)	ストック
	226209	プレート	$30.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	239478	オイルブリーザーパイプ	$118.92	注文するには

写真	部品番号	説明	価格(各)	ストック
	140727	クリップ	$0.26	注文するには

写真	部品番号	説明	価格(各)	ストック
	10397380	ケーブルグロメット	$1.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	141546	クリップ	$0.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	279664	後付けキット	$157.23	注文するには

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
1	210354	クーリングコイル	210354 クーリングコイル	$898.56	1
2	198036	パワーステアリングポンプ	198036 パワーステアリングポンプ	$899.63	1
3	182833	ポンプ取り付けブラケット	182833 ポンプ取り付けブラケット	$176.49	1
4	195936	パワーステアリングプーリー	195936 パワーステアリングプーリー	$187.61	1
5	226087	シム	226087 シム Die-cast	$32.17	1
5	226087	シム	226087 シム Alternative solution	$32.17	1
6	169890	サーペンタインコイルからタンクへのパイプ	169890 サーペンタインコイルからタンクへのパイプ Replaced by kit 279664; Applicable up to Ass. No. 97929; No longer supplied	$50.28	1
6	275949	サーペンタインコイルからタンクへのパイプ	275949 サーペンタインコイルからタンクへのパイプ Applicable from Ass. No. 97930	$144.40	1
7	262111	ジュビリークランプ	262111 ジュビリークランプ	$1.60	2
8	227882	パワーステアリングフルードリザーバー	227882 パワーステアリングフルードリザーバー Replaced by kit 279664; Applicable up to Ass. No. 69465; No longer supplied	$286.67	1
9	13839224	スクリュー	13839224 スクリュー	$2.79	2
10	12604474	ウォッシャー	12604474 ウォッシャー	$0.06 MSRP: ~~0.10~~ (40% off)	2
11	202824	リザーバーからパワーステアリングポンプへの配管	202824 リザーバーからパワーステアリングポンプへの配管 Replaced by kit 279664; Applicable up to Ass. No. 97929; No longer supplied	$21.20 MSRP: ~~28.15~~ (24.7% off)	1
11	276795	リザーバーからパワーステアリングポンプへの配管	276795 リザーバーからパワーステアリングポンプへの配管 Applicable from Ass. No. 97930	$46.52	1
12	262111	ジュビリークランプ	262111 ジュビリークランプ	$1.60	2
13	226446	タンクマウント	226446 タンクマウント	$106.78	1
14	174091	コネクター	174091 コネクター	$117.56	1
15	10261460	ガスケット	10261460 ガスケット	$0.36 MSRP: ~~1.00~~ (64% off)	1
16	202821	パワーステアリング・ポンプからステアリング・ボックスへのパイプ	202821 パワーステアリング・ポンプからステアリング・ボックスへのパイプ Not for GD	$272.34 MSRP: ~~364.93~~ (25.4% off)	1
16	222119	パワーステアリング・ポンプからステアリング・ボックスへのパイプ	222119 パワーステアリング・ポンプからステアリング・ボックスへのパイプ Applicable for GD	$387.03	1
17	205048	ネジコネクター	205048 ネジコネクター	$90.30	1
18	10261360	ガスケット	10261360 ガスケット	$0.24	1
19	214729	ステアリングボックスからコイルへのパイプ	214729 ステアリングボックスからコイルへのパイプ Not for GD	$272.34	1
19	222118	ステアリングボックスからコイルへのパイプ	222118 ステアリングボックスからコイルへのパイプ Applicable for GD	$258.02	1
20	262111	ジュビリークランプ	262111 ジュビリークランプ	$1.60	1
21	203091	パイプファスナーブラケット	203091 パイプファスナーブラケット Not for GD	$33.68	1
22	277407	ホースコネクター	277407 ホースコネクター	$11.38	1
23	10280060	銅ワッシャー D14.20 X 1.5	10280060 銅ワッシャー D14.20 X 1.5	$0.21 MSRP: ~~1.00~~ (79% off)	2
24	139512	シース付きブラケット	139512 シース付きブラケット	$2.53	1
25	14059211	ナット	14059211 ナット	$0.06	1
26	86768100	スクリュー	86768100 スクリュー	$0.47	3
27	12604474	ウォッシャー	12604474 ウォッシャー	$0.06 MSRP: ~~0.10~~ (40% off)	3
28	14302234	スクリュー	14302234 スクリュー	$0.91	1
29	143873	スクリュー	143873 スクリュー	$15.48	1
30	11193874	ウォッシャー	11193874 ウォッシャー	$0.06	2
31	10441790	シース付きブラケット	10441790 シース付きブラケット	$0.73 MSRP: ~~3.45~~ (78.8% off)	1
32	14059211	ナット	14059211 ナット	$0.06	1
33	16296934	SCREW 6 X 14MM	16296934 SCREW 6 X 14MM Not for GD	$0.45	1
34	226210	マウント	226210 マウント Applicable for GD	$33.68	1
35	226209	プレート	226209 プレート Applicable for GD	$30.47	1
36	239478	オイルブリーザーパイプ	239478 オイルブリーザーパイプ	$118.92	1
37	140727	クリップ	140727 クリップ	$0.26 MSRP: ~~0.75~~ (65.3% off)	2
38	10397380	ケーブルグロメット	10397380 ケーブルグロメット Applicable from Ass. No. 69466	$1.54	1
39	141546	クリップ	141546 クリップ Applicable from Ass. No. 69466	$0.23	2
40	279664	後付けキット	279664 後付けキット Applicable up to Ass. No. 97929	$157.23 MSRP: ~~218.51~~ (28% off)	1

パワーステアリング用作動油リザーバー、ポンプ、コイル

Ferrari 599 GTB Fiorano

Ferrari 599 GTB Fiorano - パワーステアリング用作動油リザーバー、ポンプ、コイル
