Ferrari 599 GTO - 冷却システム - ラジエターとヘッダータンク

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
227454 ウォーターラジエター £3,014.54 在庫あり
写真 部品番号 説明 価格(各) ストック
213499 エンジンオイルラジエター £2,676.24 注文するには
写真 部品番号 説明 価格(各) ストック
307674 ラジエターマウントブッシュ £5.01 在庫あり
写真 部品番号 説明 価格(各) ストック
213559 ブラケット £33.43 在庫あり
写真 部品番号 説明 価格(各) ストック
220330 電動ファン用カウル £309.33 在庫あり
写真 部品番号 説明 価格(各) ストック
212730 電動ファン £435.59 注文するには
写真 部品番号 説明 価格(各) ストック
83243900 ウォーターラジエターダクト £576.88 注文するには
83244000 ウォーターラジエターダクト £484.91 注文するには
写真 部品番号 説明 価格(各) ストック
69012000 リッド £25.07 注文するには
写真 部品番号 説明 価格(各) ストック
11568124 スクリュー £0.53 在庫あり
16285227 スクリュー £0.20 在庫あり
写真 部品番号 説明 価格(各) ストック
235263 ヘッダータンク £443.11 注文するには
写真 部品番号 説明 価格(各) ストック
195999 ヘッダータンクキャップ £33.43 注文するには
写真 部品番号 説明 価格(各) ストック
102947 振動ダンパー £11.87 在庫あり
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 £0.86 在庫あり
写真 部品番号 説明 価格(各) ストック
127494 ウォッシャー £0.05 在庫あり
写真 部品番号 説明 価格(各) ストック
250802 ラジエーターからヘッダータンクへのパイプ £41.96 注文するには
写真 部品番号 説明 価格(各) ストック
250802 ラジエーターからヘッダータンクへのパイプ £41.96 注文するには
写真 部品番号 説明 価格(各) ストック
177995 クランプ £0.69 在庫あり
写真 部品番号 説明 価格(各) ストック
227431 ブッシング £2.71 在庫あり
写真 部品番号 説明 価格(各) ストック
227430 ウォッシャー £1.39 注文するには
写真 部品番号 説明 価格(各) ストック
291225 シース付きクリップブラケット £3.16 在庫あり
写真 部品番号 説明 価格(各) ストック
86574700 スクリュー £0.40 注文するには
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー £0.04 在庫あり
写真 部品番号 説明 価格(各) ストック
220821 ウォータードレインパイプ £60.38 注文するには
写真 部品番号 説明 価格(各) ストック
211847 ホース £94.75 注文するには
写真 部品番号 説明 価格(各) ストック
10260160 Copper Washer D. 10 - 14 x 1 £0.47 在庫あり
写真 部品番号 説明 価格(各) ストック
266456 コネクターからヘッダータンクへのパイプ £50.15 注文するには
写真 部品番号 説明 価格(各) ストック
262111 ジュビリークランプ £0.92 在庫あり
写真 部品番号 説明 価格(各) ストック
67944600 四方ユニオン £53.45 注文するには
写真 部品番号 説明 価格(各) ストック
260570 202612-在庫切れ後も有効な定形パイプ £175.56 注文するには
写真 部品番号 説明 価格(各) ストック
13000490 スクリューカラー £0.47 在庫あり
写真 部品番号 説明 価格(各) ストック
10441790 シース付きブラケット £0.42 注文するには
写真 部品番号 説明 価格(各) ストック
16296934 SCREW 6 X 14MM £0.28 在庫あり
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー £0.04 在庫あり
写真 部品番号 説明 価格(各) ストック
248423 右側シリンダーヘッドウォーターパイプ £247.49 注文するには
写真 部品番号 説明 価格(各) ストック
239553 左側シリンダーヘッドウォーターパイプ £207.89 在庫あり
写真 部品番号 説明 価格(各) ストック
235080 RUBBER SLEEVE - D.14,5 x 26,5 75- £41.57 在庫あり
写真 部品番号 説明 価格(各) ストック
13433370 スクリューカラー £0.56 在庫あり
写真 部品番号 説明 価格(各) ストック
203787 パイプユニオン £5.87 注文するには
写真 部品番号 説明 価格(各) ストック
10259960 銅ワッシャー 18 - 24 x 1.5 £0.20 在庫あり
写真 部品番号 説明 価格(各) ストック
217759 ラバーシム £4.36 注文するには
217760 ラバーシム £4.36 注文するには
225467 ラバーシム £8.70 注文するには
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
69250700 アッパーガスケット £1.77 在庫あり
69250800 ロワーシール £1.77 在庫あり
69250900 ラテラルシール £4.15 在庫あり
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
11568124 スクリュー £0.53 在庫あり
写真 部品番号 説明 価格(各) ストック
82242400 ウォッシャー £0.06 注文するには
写真 部品番号 説明 価格(各) ストック
12638124 ウォッシャー £0.03 在庫あり
写真 部品番号 説明 価格(各) ストック
849234 スクリュー £1.67 注文するには
写真 部品番号 説明 価格(各) ストック
14058519 フランジナット M8 X 8 £0.15 在庫あり
写真 部品番号 説明 価格(各) ストック
13839224 スクリュー £1.59 注文するには
写真 部品番号 説明 価格(各) ストック
80783800 アッパーガスケット £61.52 注文するには
80784000 ガスケット £23.52 注文するには
80784100 ガスケット £253.82 注文するには
写真 部品番号 説明 価格(各) ストック
80783900 ロワーシール £21.53 注文するには
写真 部品番号 説明 価格(各) ストック
251426 ウォーターデリバリーパイプ £250.81 注文するには
写真 部品番号 説明 価格(各) ストック
209972 ウォーターリターンパイプ £386.09 注文するには
写真 部品番号 説明 価格(各) ストック
13000790 スクリューカラー £0.46 在庫あり
写真 部品番号 説明 価格(各) ストック
226317 ホースユニオン マウント £39.59 注文するには
写真 部品番号 説明 価格(各) ストック
226394 マウントカバー £7.60 注文するには
写真 部品番号 説明 価格(各) ストック
11568124 スクリュー £0.53 在庫あり
写真 部品番号 説明 価格(各) ストック
14498801 ウォッシャー £0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
180137 温度センサー £18.65 注文するには
写真 部品番号 説明 価格(各) ストック
12601374 ウォッシャー £0.01 在庫あり
写真 部品番号 説明 価格(各) ストック
223456 プレート £45.97 注文するには
写真 部品番号 説明 価格(各) ストック
296781 PIPE CLAMP 30-45MM £5.13 在庫あり
写真 部品番号 説明 価格(各) ストック
68574500 ブラケット £87.11 注文するには
写真 部品番号 説明 価格(各) ストック
14507387 キャップ £1.11 注文するには
写真 部品番号 説明 価格(各) ストック
61081400 クリップ £0.29 注文するには
すべて見る

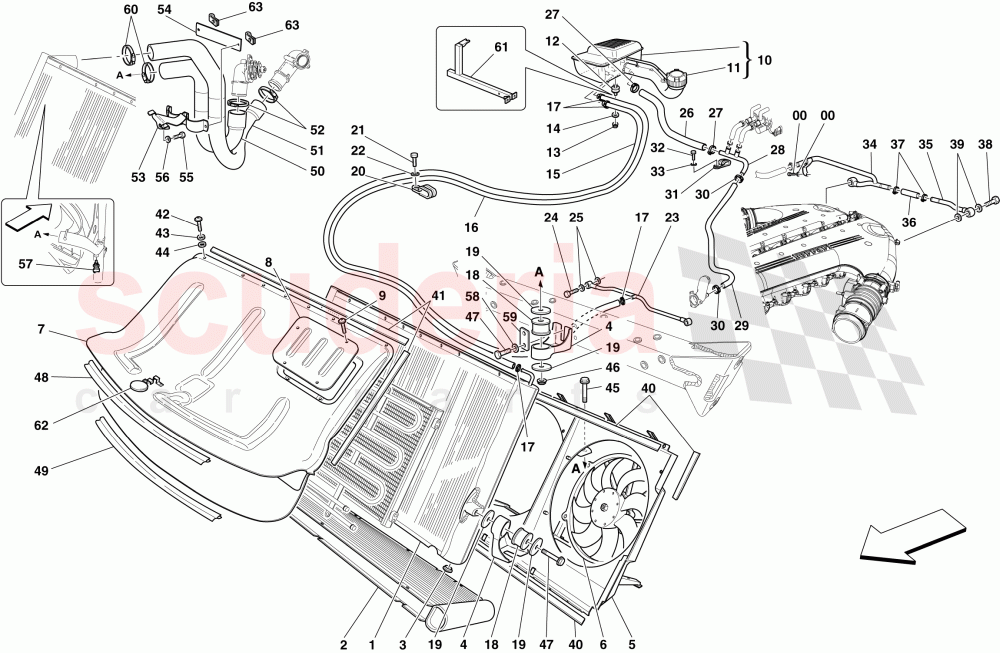

COOLING SYSTEM - RADIATOR AND HEADER TANK of Ferrari Ferrari 599 GTO ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 227454
ウォーターラジエター
在庫あり 		£3,014.54 1
2 213499
エンジンオイルラジエター 		£2,676.24 (4.6% off) 1
3 307674
ラジエターマウントブッシュ
在庫あり 		£5.01 (5.3% off) 2
4 213559
ブラケット
在庫あり 		£33.43 (4.5% off) 3
5 220330
電動ファン用カウル
在庫あり 		£309.33 1
6 212730
電動ファン 		£435.59 2
7 83243900
ウォーターラジエターダクト
米国、カナダ向けではありません。 		£576.88 (3.9% off) 1
7 83244000
ウォーターラジエターダクト
米国、カナダ向け 		£484.91 (4.9% off) 1
8 69012000
リッド 		£25.07 (7.1% off) 1
9 11568124
スクリュー
在庫あり 		£0.53 (34.6% off) 3
9 16285227
スクリュー
在庫あり 		£0.20 (25.9% off) 1
10 235263
ヘッダータンク 		£443.11 (5.7% off) 1
11 195999
ヘッダータンクキャップ 		£33.43 (1.6% off) 1
12 102947
振動ダンパー
在庫あり 		£11.87 3
13 14059290
フランジ付きナット M6
在庫あり 		£0.86 (33.3% off) 1
14 127494
ウォッシャー
在庫あり 		£0.05 (28.6% off) 1
15 250802
ラジエーターからヘッダータンクへのパイプ 		£41.96 1
16 250802
ラジエーターからヘッダータンクへのパイプ 		£41.96 1
17 177995
クランプ
在庫あり 		£0.69 (31% off) 4
18 227431
ブッシング
在庫あり 		£2.71 (26.6% off) 3
19 227430
ウォッシャー 		£1.39 (26.5% off) 6
20 291225
シース付きクリップブラケット
在庫あり 		£3.16 1
21 86574700
スクリュー 		£0.40 (38.5% off) 1
22 12643724
ウォッシャー
在庫あり 		£0.04 (20% off) 1
23 220821
ウォータードレインパイプ 		£60.38 1
24 211847
ホース 		£94.75 (36.8% off) 2
25 10260160
Copper Washer D. 10 - 14 x 1
在庫あり 		£0.47 (34.7% off) 4
26 266456
コネクターからヘッダータンクへのパイプ 		£50.15 (5.4% off) 1
27 262111
ジュビリークランプ
在庫あり 		£0.92 (33.8% off) 2
28 67944600
四方ユニオン 		£53.45 1
29 260570
202612-在庫切れ後も有効な定形パイプ 		£175.56 (7.6% off) 1
30 13000490
スクリューカラー
在庫あり 		£0.47 (32.9% off) 2
31 10441790
シース付きブラケット 		£0.42 (32.3% off) 1
32 16296934
SCREW 6 X 14MM
在庫あり 		£0.28 (31.7% off) 1
33 11197774
ウォッシャー
在庫あり 		£0.04 (20% off) 1
34 248423
右側シリンダーヘッドウォーターパイプ 		£247.49 1
35 239553
左側シリンダーヘッドウォーターパイプ
在庫あり 		£207.89 1
36 235080
RUBBER SLEEVE - D.14,5 x 26,5 75-
D.14.5 X 26.5 X 75
在庫あり 		£41.57 1
37 13433370
スクリューカラー
在庫あり 		£0.56 (24.3% off) 2
38 203787
パイプユニオン 		£5.87 (26.5% off) 2
39 10259960
銅ワッシャー 18 - 24 x 1.5
在庫あり 		£0.20 (23.1% off) 4
40 217759
ラバーシム
100 X 10 X 3 MM 		£4.36 3
40 217760
ラバーシム
40 X 10 X 3 MM 		£4.36 2
40 225467
ラバーシム
410 X 10 X 3 MM 		£8.70 4
40 225468
ラバーシム
200 X 10 X 3 MM 		£8.70 3
41 69250700
アッパーガスケット
在庫あり 		£1.77 (6.3% off) 2
41 69250800
ロワーシール
在庫あり 		£1.77 (6.3% off) 2
41 69250900
ラテラルシール
在庫あり 		£4.15 (13.4% off) 2
41 69850200
セントラルシール
在庫あり 		£1.77 (6.3% off) 2
42 11568124
スクリュー
在庫あり 		£0.53 (34.6% off) 6
43 82242400
ウォッシャー 		£0.06 6
44 12638124
ウォッシャー
在庫あり 		£0.03 (25% off) 6
45 849234
スクリュー 		£1.67 (35.5% off) 3
46 14058519
フランジナット M8 X 8
在庫あり 		£0.15 (28.6% off) 1
47 13839224
スクリュー 		£1.59 3
48 80783800
アッパーガスケット
米国、カナダ、ゴルフォ用不可 		£61.52 (8.2% off) 1
48 80784000
ガスケット
L.338 MM；アメリカ、カナダ、メキシコに適用 		£23.52 (2% off) 1
48 80784100
ガスケット
L.518 MM; 米国、カナダ、ゴルフォに適合 		£253.82 (12.5% off) 1
49 80783900
ロワーシール 		£21.53 (6.4% off) 1
50 251426
ウォーターデリバリーパイプ 		£250.81 (7.1% off) 1
51 209972
ウォーターリターンパイプ 		£386.09 1
52 13000790
スクリューカラー
在庫あり 		£0.46 (30.3% off) 2
53 226317
ホースユニオン マウント 		£39.59 1
54 226394
マウントカバー 		£7.60 (3.7% off) 1
55 11568124
スクリュー
在庫あり 		£0.53 (34.6% off) 2
56 14498801
ウォッシャー
在庫あり 		£0.07 (22.2% off) 2
57 180137
温度センサー 		£18.65 (6.7% off) 1
58 12601374
ウォッシャー
在庫あり 		£0.01 (50% off) 2
59 223456
プレート 		£45.97 3
60 296781
PIPE CLAMP 30-45MM
在庫あり 		£5.13 (34.1% off) 2
61 68574500
ブラケット 		£87.11 1
62 14507387
キャップ 		£1.11 (38% off) 1
63 61081400
クリップ 		£0.29 2
