EVAPORATOR UNIT AND CONTROLS of Ferrari Ferrari 599 GTO

すべて見る

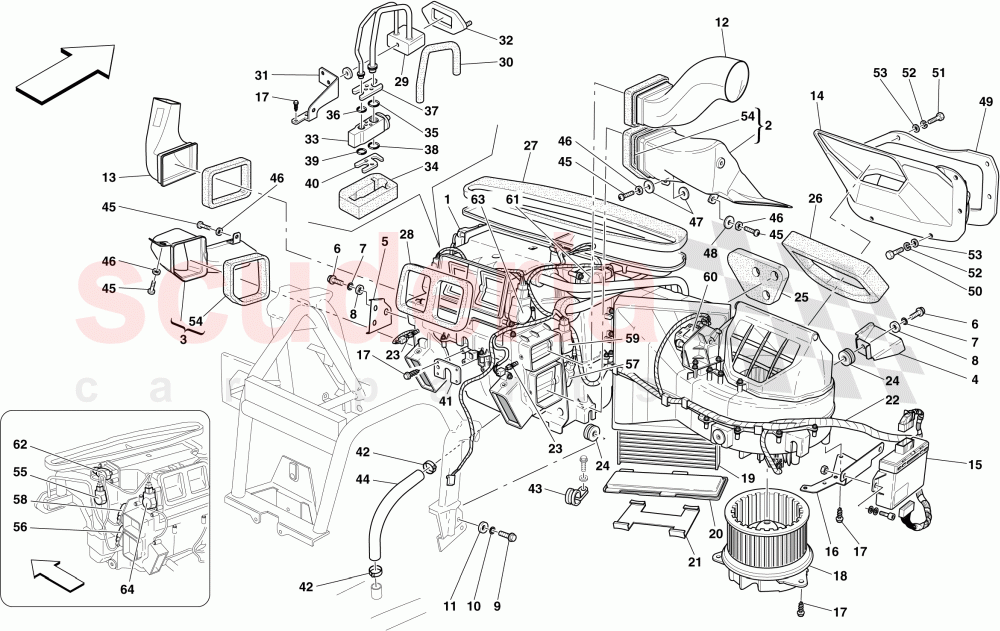

Ferrari 599 GTO - エバポレーターユニットとコントロール

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	81716900	コンプリート・エバポレーター・グループ	$5,669.97	注文するには
	81209000	コンプリート・エバポレーター・グループ	$5,230.70	注文するには
	81209100	コンプリート・エバポレーター・グループ	$4,594.03	注文するには

写真	部品番号	説明	価格(各)	ストック
	67002100	右側エアダクト	$49.73	注文するには
	67924300	右側エアダクト	$57.75	注文するには

写真	部品番号	説明	価格(各)	ストック
	67002200	左側エアダクト	$49.73	注文するには
	67924400	左側エアダクト	$57.75	注文するには

写真	部品番号	説明	価格(各)	ストック
	67439100	右サイドブラケット	お問い合わせ	注文するには
	67452700	左サイドブラケット	$36.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	67439200	左サイドブラケット	$43.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	86574700	スクリュー	$0.65	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	12643724	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	86574700	スクリュー	$0.65	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	12643724	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	66853400	右側スリーブ	$51.33	注文するには
	67457100	右側スリーブ	$55.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	66853500	左サイドコネクターパイプ	$51.33	注文するには
	67457200	左サイドコネクターパイプ	$55.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	68125800	エアダクト	$78.61	注文するには
	67852400	エアダクト	$85.04	注文するには

写真	部品番号	説明	価格(各)	ストック
	246050	電子制御ユニット	$1,731.93	注文するには

写真	部品番号	説明	価格(各)	ストック
	68391600	ECUファスナーブラケット	$76.68	注文するには

写真	部品番号	説明	価格(各)	ストック
	62771900	スクリュー	$0.26	注文するには

写真	部品番号	説明	価格(各)	ストック
	85256500	ファン	$1,604.58	注文するには
	85256600	ファン	$2,801.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	66855200	花粉フィルター	$92.03	もうすぐ到着します

写真	部品番号	説明	価格(各)	ストック
	68390600	フィルターカバー	$132.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	68390700	カバーファスナー	$119.91	注文するには

写真	部品番号	説明	価格(各)	ストック
	69833300	電気配線ハーネス	$593.69	注文するには
	809190	ワイヤーハーネス	$2,577.00	注文するには
	809192	ワイヤーハーネス	$2,577.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	68390100	エアセンサー	$13.74	注文するには

写真	部品番号	説明	価格(各)	ストック
	68389800	ゴムパッド	$7.68	注文するには

写真	部品番号	説明	価格(各)	ストック
	68391500	ウォーターパイプフィラーフォーム	$4.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	68389500	インレットフィラーフォーム	$11.77	注文するには

写真	部品番号	説明	価格(各)	ストック
	68390000	デフロスターダクトフィラーフォーム	$32.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	68391800	フロントフィラーフォーム	$4.96	注文するには

写真	部品番号	説明	価格(各)	ストック
	68390200	予備成形フロンパイプアッセンブリー	$385.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	68391400	ガード	$2.92	注文するには

写真	部品番号	説明	価格(各)	ストック
	68390300	ブラケット	$76.68	注文するには

写真	部品番号	説明	価格(各)	ストック
	68389400	ガスケット	$35.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	68391100	TGKバルブ	$109.78	注文するには

写真	部品番号	説明	価格(各)	ストック
	68389600	バルブフィラーフォーム	$4.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	68391300	Oリング	$31.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	66309300	Oリング	$1.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	64281500	上部フランジ	$4.30	注文するには

写真	部品番号	説明	価格(各)	ストック
	66309500	Oリング	$17.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	66309400	Oリング	$17.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	67588300	ロアフランジ	$22.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	68391700	ブラケット	$25.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	262111	ジュビリークランプ	$1.57	注文するには

写真	部品番号	説明	価格(各)	ストック
	10441790	シース付きブラケット	$0.73	注文するには

写真	部品番号	説明	価格(各)	ストック
	67134100	凝縮水排出管	$22.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	13274114	スクリュー	$0.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	62769800	ウォッシャー	$0.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	12648925	ウォッシャー	$0.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	68040000	ウォッシャー	$0.15	注文するには

写真	部品番号	説明	価格(各)	ストック
	67612600	ガスケット	$11.26	注文するには
	67852500	ガスケット	$5.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	10978024	スクリュー	$0.15	注文するには

写真	部品番号	説明	価格(各)	ストック
	10977724	スクリュー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	127493	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	12637824	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	68298300	ガスケット	$2.95	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	81716900	コンプリート・エバポレーター・グループ	81716900 コンプリート・エバポレーター・グループ Not for GD; Applicable up to Ass. No. 91898	$5,669.97	1
1	81209000	コンプリート・エバポレーター・グループ	81209000 コンプリート・エバポレーター・グループ Not for GD; Applicable from Ass. No. 91899	$5,230.70	1
1	81209100	コンプリート・エバポレーター・グループ	81209100 コンプリート・エバポレーター・グループ Applicable for GD	$4,594.03	1
2	67002100	右側エアダクト	67002100 右側エアダクト Not for GD	$49.73	1
2	67924300	右側エアダクト	67924300 右側エアダクト Applicable for GD	$57.75	1
3	67002200	左側エアダクト	67002200 左側エアダクト Not for GD	$49.73	1
3	67924400	左側エアダクト	67924400 左側エアダクト Applicable for GD	$57.75	1
4	67439100	右サイドブラケット	67439100 右サイドブラケット Not for GD	-	1	Enquire
4	67452700	左サイドブラケット	67452700 左サイドブラケット Applicable for GD	$36.24	1
5	67439200	左サイドブラケット	67439200 左サイドブラケット	$43.21	1
6	86574700	スクリュー	86574700 スクリュー	$0.65	4
7	11197774	ウォッシャー	11197774 ウォッシャー	$0.06 MSRP: ~~0.30~~ (80% off)	4
8	12643724	ウォッシャー	12643724 ウォッシャー	$0.06 MSRP: ~~0.50~~ (88% off)	4
9	86574700	スクリュー	86574700 スクリュー	$0.65	3
10	11197774	ウォッシャー	11197774 ウォッシャー	$0.06 MSRP: ~~0.30~~ (80% off)	3
11	12643724	ウォッシャー	12643724 ウォッシャー	$0.06 MSRP: ~~0.50~~ (88% off)	3
12	66853400	右側スリーブ	66853400 右側スリーブ Not for GD	$51.33	1
12	67457100	右側スリーブ	67457100 右側スリーブ Applicable for GD	$55.76	1
13	66853500	左サイドコネクターパイプ	66853500 左サイドコネクターパイプ Not for GD	$51.33	1
13	67457200	左サイドコネクターパイプ	67457200 左サイドコネクターパイプ Applicable for GD	$55.76	1
14	68125800	エアダクト	68125800 エアダクト Not for GD	$78.61	1
14	67852400	エアダクト	67852400 エアダクト Applicable for GD	$85.04	1
15	246050	電子制御ユニット	246050 電子制御ユニット	$1,731.93	1
16	68391600	ECUファスナーブラケット	68391600 ECUファスナーブラケット	$76.68	1
17	62771900	スクリュー	62771900 スクリュー	$0.26	12
18	85256500	ファン	85256500 ファン Not for GD	$1,604.58	1
18	85256600	ファン	85256600 ファン Applicable for GD	$2,801.52	1
19	66855200	花粉フィルター ARRIVING SOON	66855200 花粉フィルター ARRIVING SOON	$92.03 MSRP: ~~104.75~~ (12.1% off)	1
20	68390600	フィルターカバー	68390600 フィルターカバー	$132.45	1
21	68390700	カバーファスナー	68390700 カバーファスナー	$119.91	1
22	69833300	電気配線ハーネス	69833300 電気配線ハーネス Not for GD; Applicable up to Ass. No. 91898	$593.69	1
22	809190	ワイヤーハーネス	809190 ワイヤーハーネス Not for GD; Applicable from Ass. No. 91899	$2,577.00	1
22	809192	ワイヤーハーネス	809192 ワイヤーハーネス Applicable for GD	$2,577.00	1
23	68390100	エアセンサー	68390100 エアセンサー	$13.74 MSRP: ~~15.00~~ (8.4% off)	2
24	68389800	ゴムパッド	68389800 ゴムパッド	$7.68	5
25	68391500	ウォーターパイプフィラーフォーム	68391500 ウォーターパイプフィラーフォーム	$4.47	1
26	68389500	インレットフィラーフォーム	68389500 インレットフィラーフォーム	$11.77	1
27	68390000	デフロスターダクトフィラーフォーム	68390000 デフロスターダクトフィラーフォーム	$32.06	1
28	68391800	フロントフィラーフォーム	68391800 フロントフィラーフォーム	$4.96	1
29	68390200	予備成形フロンパイプアッセンブリー	68390200 予備成形フロンパイプアッセンブリー	$385.09	1
30	68391400	ガード	68391400 ガード	$2.92	1
31	68390300	ブラケット	68390300 ブラケット	$76.68	1
32	68389400	ガスケット	68389400 ガスケット	$35.11	1
33	68391100	TGKバルブ	68391100 TGKバルブ	$109.78	1
34	68389600	バルブフィラーフォーム	68389600 バルブフィラーフォーム	$4.52	1
35	68391300	Oリング	68391300 Oリング	$31.44	1
36	66309300	Oリング	66309300 Oリング	$1.52 MSRP: ~~3.90~~ (61% off)	1
37	64281500	上部フランジ	64281500 上部フランジ	$4.30	1
38	66309500	Oリング	66309500 Oリング	$17.72	1
39	66309400	Oリング	66309400 Oリング	$17.72	1
40	67588300	ロアフランジ	67588300 ロアフランジ	$22.45	1
41	68391700	ブラケット	68391700 ブラケット	$25.09	1
42	262111	ジュビリークランプ	262111 ジュビリークランプ	$1.57	2
43	10441790	シース付きブラケット	10441790 シース付きブラケット	$0.73 MSRP: ~~3.45~~ (78.8% off)	1
44	67134100	凝縮水排出管	67134100 凝縮水排出管	$22.45	1
45	13274114	スクリュー	13274114 スクリュー	$0.05	4
46	62769800	ウォッシャー	62769800 ウォッシャー	$0.23 MSRP: ~~0.30~~ (23.3% off)	4
47	12648925	ウォッシャー	12648925 ウォッシャー	$0.39	2
48	68040000	ウォッシャー	68040000 ウォッシャー	$0.15	1
49	67612600	ガスケット	67612600 ガスケット Not for GD	$11.26	1
49	67852500	ガスケット	67852500 ガスケット Applicable for GD	$5.90	1
50	10978024	スクリュー	10978024 スクリュー M5 X 20	$0.15	5
51	10977724	スクリュー	10977724 スクリュー	$0.06	1
52	127493	ウォッシャー	127493 ウォッシャー	$0.06 MSRP: ~~0.30~~ (80% off)	6
53	12637824	ウォッシャー	12637824 ウォッシャー	$0.06 MSRP: ~~0.50~~ (88% off)	6
54	68298300	ガスケット	68298300 ガスケット	$2.95	2
