Acシステム-フロンパイプ

Ferrari 599 SA Aperta

自分の役割を見つける

Ferrari 599 SA Aperta - ACシステム-フロンパイプ

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
202285 ACコンデンサー £617.72 注文するには
写真 部品番号 説明 価格(各) ストック
217745 右側ロアブラケット £81.17 注文するには
写真 部品番号 説明 価格(各) ストック
217746 左サイドロアブラケット £81.17 注文するには
写真 部品番号 説明 価格(各) ストック
217747 右側アッパーブラケット £85.13 注文するには
写真 部品番号 説明 価格(各) ストック
217748 左側アッパーブラケット £85.13 注文するには
写真 部品番号 説明 価格(各) ストック
226135 スクリュー £0.28 注文するには
写真 部品番号 説明 価格(各) ストック
67949800 コンプレッサーからコンデンサーへのガスパイプ £168.29 注文するには
写真 部品番号 説明 価格(各) ストック
67949600 コンデンサーからフィルターへのガスパイプ £635.10 注文するには
写真 部品番号 説明 価格(各) ストック
66374400 プレッシャースイッチ £142.05 注文するには
写真 部品番号 説明 価格(各) ストック
67085100 ガスフィルター £33.15 在庫あり
写真 部品番号 説明 価格(各) ストック
67950000 脱水機フィルター取付ブラケット £50.97 注文するには
写真 部品番号 説明 価格(各) ストック
13836971 スクリュー £0.31 在庫あり
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー £0.04 注文するには
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー £0.04 在庫あり
写真 部品番号 説明 価格(各) ストック
67949900 コンプレッサーインレットパイプ £584.09 注文するには
写真 部品番号 説明 価格(各) ストック
67949700 フィルターから蒸発器へのガス管 £197.99 注文するには
写真 部品番号 説明 価格(各) ストック
69246600 チューブ固定ブラケット £25.06 注文するには
写真 部品番号 説明 価格(各) ストック
250657 スクリュー £4.66 在庫あり
写真 部品番号 説明 価格(各) ストック
231625 スクリュー £0.37 在庫あり
写真 部品番号 説明 価格(各) ストック
11193274 ウォッシャー £0.02 在庫あり
写真 部品番号 説明 価格(各) ストック
16296934 SCREW 6 X 14MM £0.28 在庫あり
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー £0.04 注文するには
写真 部品番号 説明 価格(各) ストック
16044024 スクリュー £0.23 在庫あり
写真 部品番号 説明 価格(各) ストック
12601374 ウォッシャー £0.01 在庫あり
写真 部品番号 説明 価格(各) ストック
68392000 Oリング £7.48 在庫あり
写真 部品番号 説明 価格(各) ストック
68392100 Oリング £3.80 在庫あり
写真 部品番号 説明 価格(各) ストック
66309600 Oリング £1.17 在庫あり
写真 部品番号 説明 価格(各) ストック
68392700 Oリング £3.22 在庫あり
写真 部品番号 説明 価格(各) ストック
66309700 Oリング £6.69 在庫あり
写真 部品番号 説明 価格(各) ストック
66309400 O-RING A/C SYSTEM £10.36 在庫あり
写真 部品番号 説明 価格(各) ストック
66309500 O-RING AIR CON SYSTEM £10.36 在庫あり
写真 部品番号 説明 価格(各) ストック
66309800 Oリング £2.62 在庫あり
写真 部品番号 説明 価格(各) ストック
68392800 Oリング £1.17 在庫あり
写真 部品番号 説明 価格(各) ストック
11568124 スクリュー £0.53 在庫あり
写真 部品番号 説明 価格(各) ストック
68570700 チューブ固定ブラケット £167.12 注文するには
写真 部品番号 説明 価格(各) ストック
13833614 スクリュー £0.78 注文するには
写真 部品番号 説明 価格(各) ストック
12638124 ウォッシャー £0.03 在庫あり
すべて見る

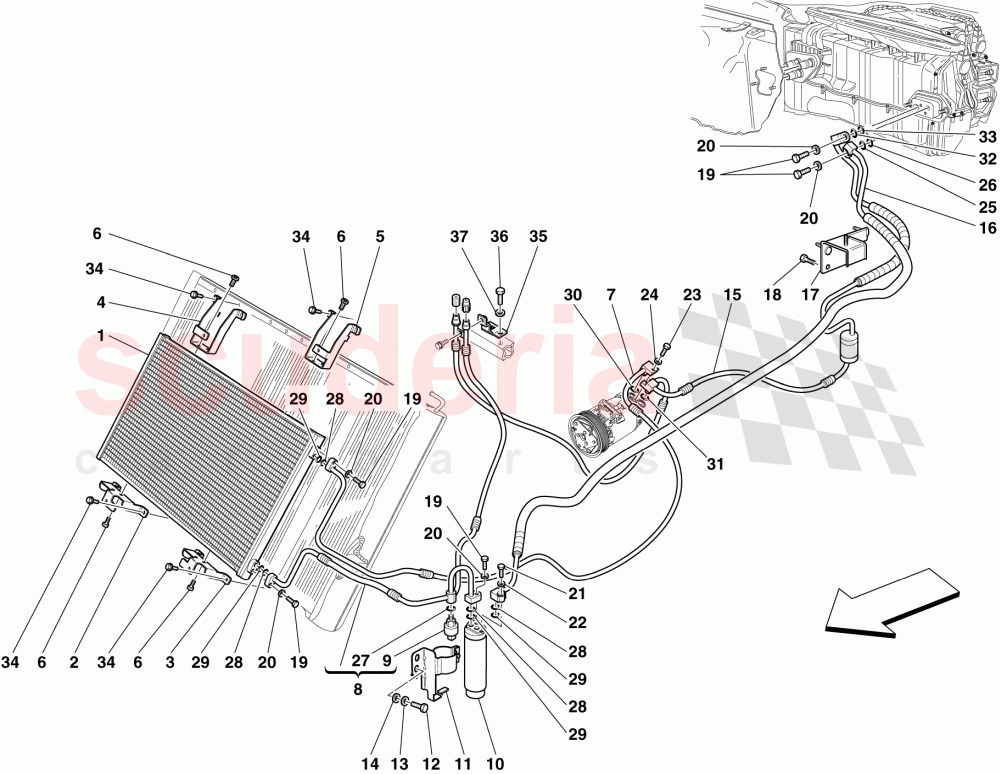

AC SYSTEM - FREON PIPES of Ferrari Ferrari 599 SA Aperta ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 202285
ACコンデンサー 		£617.72 (19.8% off) 1
2 217745
右側ロアブラケット 		£81.17 1
3 217746
左サイドロアブラケット 		£81.17 1
4 217747
右側アッパーブラケット 		£85.13 1
5 217748
左側アッパーブラケット 		£85.13 1
6 226135
スクリュー 		£0.28 (34.9% off) 8
7 67949800
コンプレッサーからコンデンサーへのガスパイプ 		£168.29 1
8 67949600
コンデンサーからフィルターへのガスパイプ 		£635.10 (6.6% off) 1
9 66374400
プレッシャースイッチ 		£142.05 (5.3% off) 1
10 67085100
ガスフィルター
在庫あり 		£33.15 (37.4% off) 1
11 67950000
脱水機フィルター取付ブラケット 		£50.97 1
12 13836971
スクリュー
在庫あり 		£0.31 (31.1% off) 2
13 11197774
ウォッシャー 		£0.04 (20% off) 2
14 12643724
ウォッシャー
在庫あり 		£0.04 (20% off) 2
15 67949900
コンプレッサーインレットパイプ 		£584.09 1
16 67949700
フィルターから蒸発器へのガス管 		£197.99 1
17 69246600
チューブ固定ブラケット 		£25.06 (3.6% off) 1
18 250657
スクリュー
在庫あり 		£4.66 2
19 231625
スクリュー
在庫あり 		£0.37 (35.1% off) 5
20 11193274
ウォッシャー
在庫あり 		£0.02 (33.3% off) 5
21 16296934
SCREW 6 X 14MM
在庫あり 		£0.28 (31.7% off) 1
22 11197774
ウォッシャー 		£0.04 (20% off) 1
23 16044024
スクリュー
在庫あり 		£0.23 (28.1% off) 1
24 12601374
ウォッシャー
在庫あり 		£0.01 (50% off) 1
25 68392000
Oリング
在庫あり 		£7.48 (37.6% off) 4
26 68392100
Oリング
在庫あり 		£3.80 (34.4% off) 4
27 66309600
Oリング
在庫あり 		£1.17 (34.6% off) 1
28 68392700
Oリング
在庫あり 		£3.22 (35.5% off) 1
29 66309700
Oリング
在庫あり 		£6.69 (39.1% off) 1
30 66309400
O-RING A/C SYSTEM
在庫あり 		£10.36 (35.2% off) 1
31 66309500
O-RING AIR CON SYSTEM
在庫あり 		£10.36 (35.2% off) 1
32 66309800
Oリング
在庫あり 		£2.62 (30.9% off) 1
33 68392800
Oリング
在庫あり 		£1.17 (34.6% off) 1
34 11568124
スクリュー
在庫あり 		£0.53 (34.6% off) 8
35 68570700
チューブ固定ブラケット
GD用 		£167.12 (7.2% off) 1
36 13833614
スクリュー
GD用 		£0.78 (34.5% off) 1
37 12638124
ウォッシャー
GD用
在庫あり 		£0.03 (25% off) 1
