Ferrari 599 SA Aperta - 冷却システム - ラジエターとヘッダータンク

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
227454 ウォーターラジエター $4,650.50 在庫あり
写真 部品番号 説明 価格(各) ストック
213499 エンジンオイルラジエター $4,094.33 注文するには
写真 部品番号 説明 価格(各) ストック
307674 ラジエターマウントブッシュ $7.65 在庫あり
写真 部品番号 説明 価格(各) ストック
213559 ブラケット $51.14 在庫あり
写真 部品番号 説明 価格(各) ストック
220330 電動ファン用カウル $325.04 在庫あり
写真 部品番号 説明 価格(各) ストック
212730 電動ファン $677.90 注文するには
写真 部品番号 説明 価格(各) ストック
83243900 ウォーターラジエターダクト $882.56 注文するには
83244000 ウォーターラジエターダクト $741.85 注文するには
写真 部品番号 説明 価格(各) ストック
69012000 リッド $38.35 注文するには
写真 部品番号 説明 価格(各) ストック
11566224 スクリュー $0.34 在庫あり
写真 部品番号 説明 価格(各) ストック
235263 ヘッダータンク $677.90 注文するには
写真 部品番号 説明 価格(各) ストック
195999 ヘッダータンクキャップ $51.14 注文するには
写真 部品番号 説明 価格(各) ストック

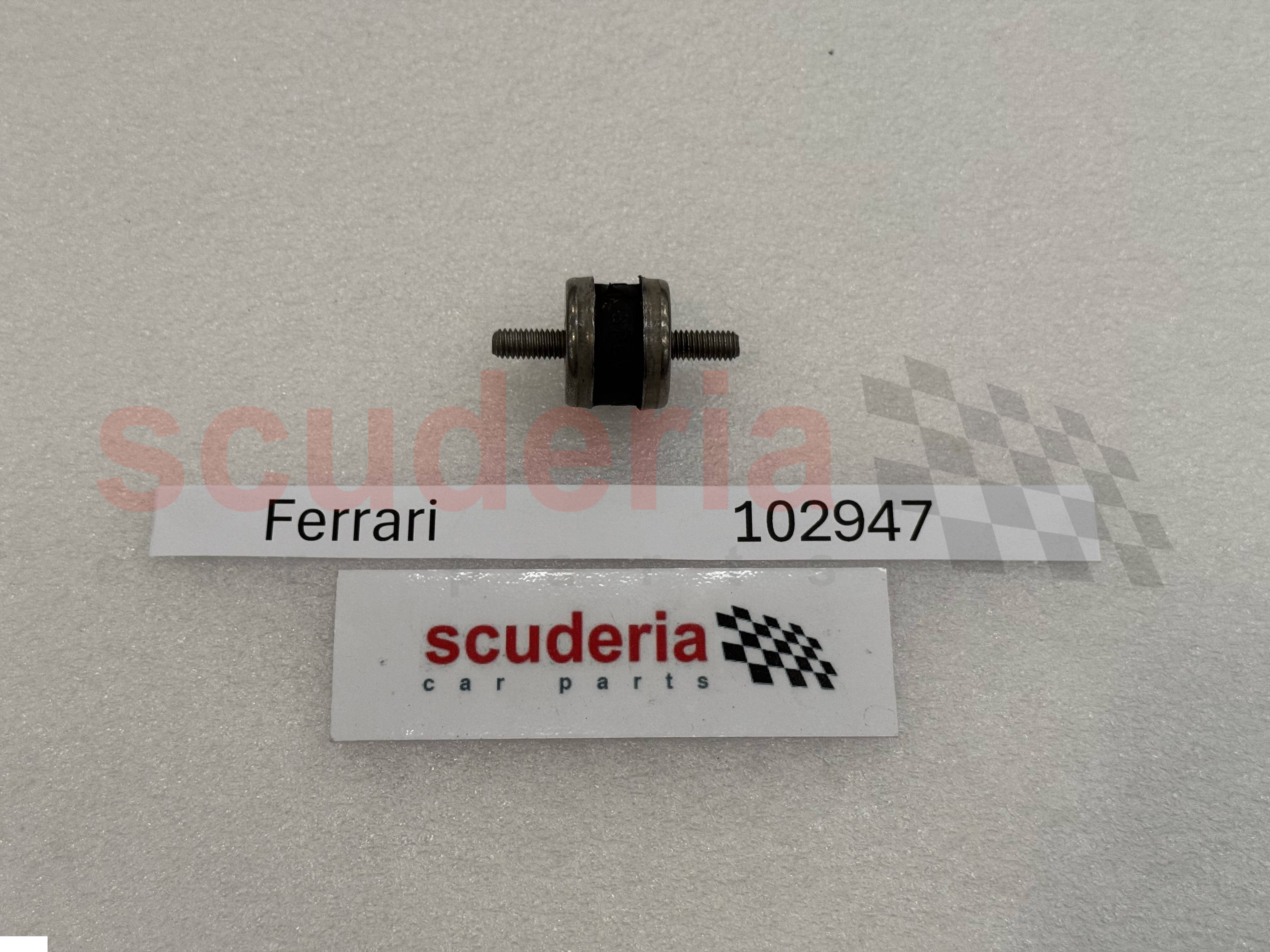

102947 振動ダンパー $18.48 在庫あり
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.33 在庫あり
写真 部品番号 説明 価格(各) ストック
127494 ウォッシャー $0.08 在庫あり
写真 部品番号 説明 価格(各) ストック
250802 ラジエーターからヘッダータンクへのパイプ $64.19 注文するには
写真 部品番号 説明 価格(各) ストック
250802 ラジエーターからヘッダータンクへのパイプ $64.19 注文するには
写真 部品番号 説明 価格(各) ストック

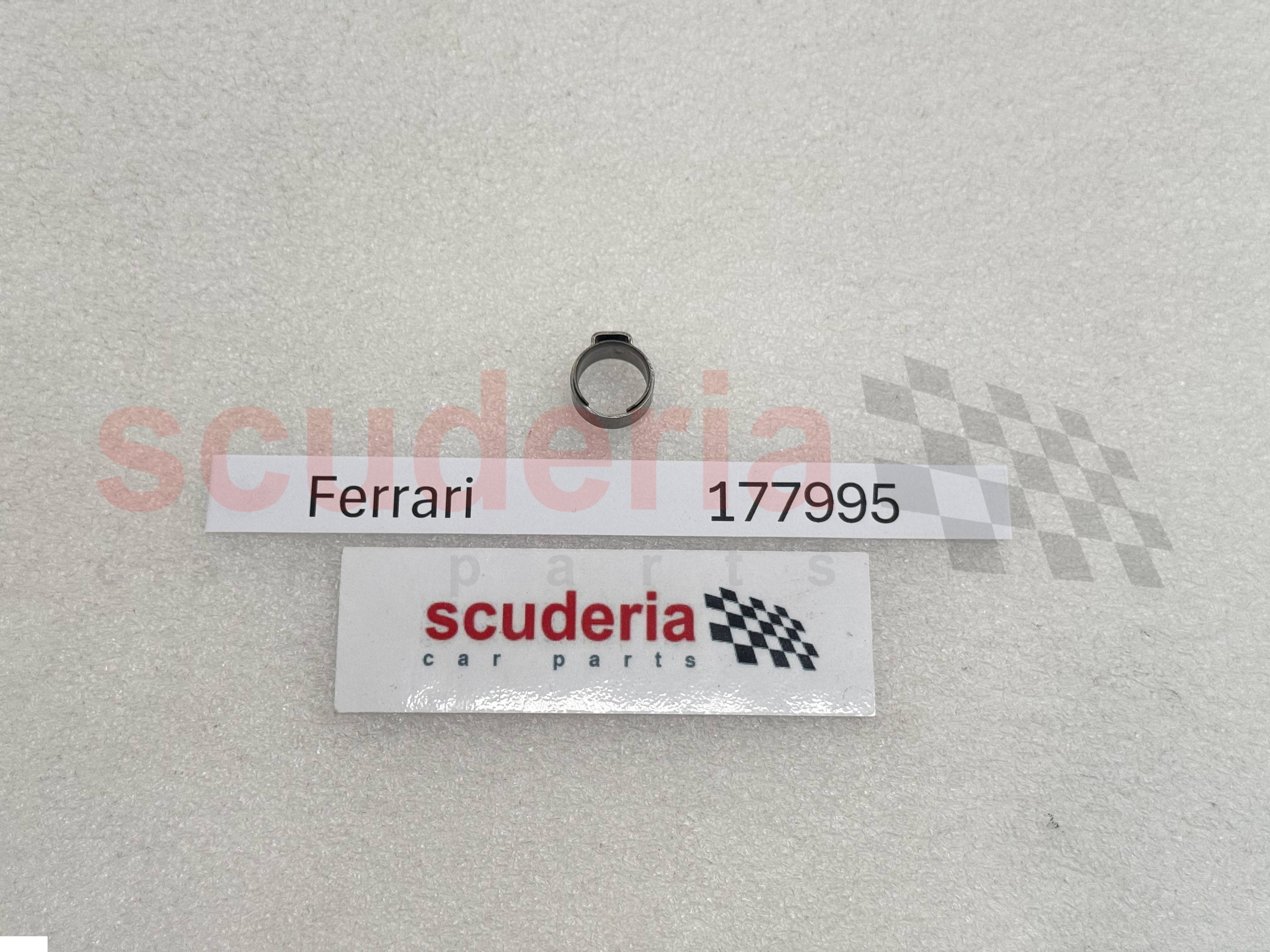

177995 クランプ $1.06 在庫あり
写真 部品番号 説明 価格(各) ストック
227431 ブッシング $4.18 在庫あり
写真 部品番号 説明 価格(各) ストック
227430 ウォッシャー $2.14 注文するには
写真 部品番号 説明 価格(各) ストック
291225 シース付きクリップブラケット $4.87 在庫あり
写真 部品番号 説明 価格(各) ストック
86574700 スクリュー $0.62 注文するには
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー $0.06 在庫あり
写真 部品番号 説明 価格(各) ストック
220821 ウォータードレインパイプ $93.15 注文するには
写真 部品番号 説明 価格(各) ストック
211847 ホース $144.97 注文するには
写真 部品番号 説明 価格(各) ストック
10260160 Copper Washer D. 10 - 14 x 1 $0.73 在庫あり
写真 部品番号 説明 価格(各) ストック
266456 コネクターからヘッダータンクへのパイプ $76.73 注文するには
写真 部品番号 説明 価格(各) ストック
262111 ジュビリークランプ $1.40 在庫あり
写真 部品番号 説明 価格(各) ストック
67944600 四方ユニオン $83.12 注文するには
写真 部品番号 説明 価格(各) ストック
260570 202612-在庫切れ後も有効な定形パイプ $268.60 注文するには
写真 部品番号 説明 価格(各) ストック
13000490 スクリューカラー $0.73 在庫あり
写真 部品番号 説明 価格(各) ストック
10441790 シース付きブラケット $0.65 注文するには
写真 部品番号 説明 価格(各) ストック
16296934 SCREW 6 X 14MM $0.42 在庫あり
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.06 在庫あり
写真 部品番号 説明 価格(各) ストック
248423 右側シリンダーヘッドウォーターパイプ $383.71 注文するには
写真 部品番号 説明 価格(各) ストック
239553 左側シリンダーヘッドウォーターパイプ $320.71 注文するには
写真 部品番号 説明 価格(各) ストック
235080 RUBBER SLEEVE - D.14,5 x 26,5 75- $64.75 在庫あり
写真 部品番号 説明 価格(各) ストック
13433370 スクリューカラー $0.86 在庫あり
写真 部品番号 説明 価格(各) ストック
203787 パイプユニオン $9.06 注文するには
写真 部品番号 説明 価格(各) ストック
10259960 銅ワッシャー 18 - 24 x 1.5 $0.31 在庫あり
写真 部品番号 説明 価格(各) ストック
217759 ラバーシム $6.77 注文するには
217760 ラバーシム $6.77 注文するには
225467 ラバーシム $13.42 注文するには
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
69250700 アッパーガスケット $2.72 在庫あり
69250800 ロワーシール $2.72 在庫あり
69250900 ラテラルシール $6.34 在庫あり
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
11568124 スクリュー $0.82 在庫あり
写真 部品番号 説明 価格(各) ストック
82242400 ウォッシャー $0.09 注文するには
写真 部品番号 説明 価格(各) ストック
12638124 ウォッシャー $0.05 在庫あり
写真 部品番号 説明 価格(各) ストック
849234 スクリュー $2.56 注文するには
写真 部品番号 説明 価格(各) ストック
14058519 フランジナット M8 X 8 $0.23 在庫あり
写真 部品番号 説明 価格(各) ストック
13839224 スクリュー $2.39 注文するには
写真 部品番号 説明 価格(各) ストック
80783800 アッパーガスケット $94.12 注文するには
80784000 ガスケット $36.28 注文するには
80784100 ガスケット $388.31 注文するには
写真 部品番号 説明 価格(各) ストック
80783900 ロワーシール $32.94 注文するには
写真 部品番号 説明 価格(各) ストック
251426 ウォーターデリバリーパイプ $383.71 注文するには
写真 部品番号 説明 価格(各) ストック
209972 ウォーターリターンパイプ $595.62 注文するには
写真 部品番号 説明 価格(各) ストック
13000790 スクリューカラー $0.71 在庫あり
写真 部品番号 説明 価格(各) ストック
226317 ホースユニオン マウント $61.08 注文するには
写真 部品番号 説明 価格(各) ストック
226394 マウントカバー $11.63 注文するには
写真 部品番号 説明 価格(各) ストック
11568124 スクリュー $0.82 在庫あり
写真 部品番号 説明 価格(各) ストック
14498801 ウォッシャー $0.11 在庫あり
写真 部品番号 説明 価格(各) ストック
180137 温度センサー $28.77 在庫あり
写真 部品番号 説明 価格(各) ストック
12601374 ウォッシャー $0.02 在庫あり
写真 部品番号 説明 価格(各) ストック
223456 プレート $70.33 注文するには
写真 部品番号 説明 価格(各) ストック
296781 PIPE CLAMP 30-45MM $7.84 在庫あり
写真 部品番号 説明 価格(各) ストック
68574500 ブラケット $134.38 注文するには
写真 部品番号 説明 価格(各) ストック
14507387 キャップ $1.71 注文するには
写真 部品番号 説明 価格(各) ストック
61081400 クリップ $0.45 注文するには
すべて見る

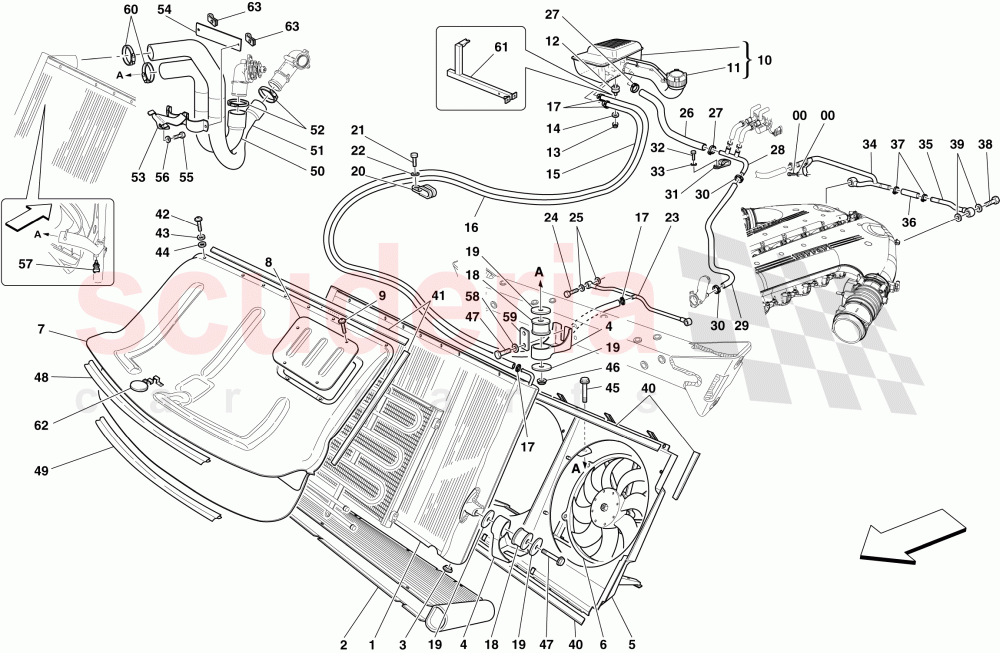

COOLING SYSTEM - RADIATOR AND HEADER TANK of Ferrari Ferrari 599 SA Aperta ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 227454
ウォーターラジエター
在庫あり 		$4,650.50 (36% off) 1
2 213499
エンジンオイルラジエター 		$4,094.33 1
3 307674
ラジエターマウントブッシュ
在庫あり 		$7.65 2
4 213559
ブラケット
在庫あり 		$51.14 3
5 220330
電動ファン用カウル
在庫あり 		$325.04 1
6 212730
電動ファン 		$677.90 2
7 83243900
ウォーターラジエターダクト
米国、カナダ向けではありません。 		$882.56 1
7 83244000
ウォーターラジエターダクト
米国、カナダ向け 		$741.85 1
8 69012000
リッド 		$38.35 1
9 11566224
スクリュー
在庫あり 		$0.34 4
10 235263
ヘッダータンク 		$677.90 1
11 195999
ヘッダータンクキャップ 		$51.14 (29.4% off) 1
12 102947
振動ダンパー
在庫あり 		$18.48 (5.3% off) 3
13 14059290
フランジ付きナット M6
在庫あり 		$1.33 1
14 127494
ウォッシャー
在庫あり 		$0.08 (88.2% off) 1
15 250802
ラジエーターからヘッダータンクへのパイプ 		$64.19 1
16 250802
ラジエーターからヘッダータンクへのパイプ 		$64.19 1
17 177995
クランプ
在庫あり 		$1.06 (50.7% off) 4
18 227431
ブッシング
在庫あり 		$4.18 3
19 227430
ウォッシャー 		$2.14 6
20 291225
シース付きクリップブラケット
在庫あり 		$4.87 1
21 86574700
スクリュー 		$0.62 1
22 12643724
ウォッシャー
在庫あり 		$0.06 (88% off) 1
23 220821
ウォータードレインパイプ 		$93.15 1
24 211847
ホース 		$144.97 2
25 10260160
Copper Washer D. 10 - 14 x 1
在庫あり 		$0.73 (18.9% off) 4
26 266456
コネクターからヘッダータンクへのパイプ 		$76.73 1
27 262111
ジュビリークランプ
在庫あり 		$1.40 2
28 67944600
四方ユニオン 		$83.12 1
29 260570
202612-在庫切れ後も有効な定形パイプ 		$268.60 1
30 13000490
スクリューカラー
在庫あり 		$0.73 (61.6% off) 2
31 10441790
シース付きブラケット 		$0.65 (81.2% off) 1
32 16296934
SCREW 6 X 14MM
在庫あり 		$0.42 1
33 11197774
ウォッシャー
在庫あり 		$0.06 (80% off) 1
34 248423
右側シリンダーヘッドウォーターパイプ 		$383.71 1
35 239553
左側シリンダーヘッドウォーターパイプ 		$320.71 1
36 235080
RUBBER SLEEVE - D.14,5 x 26,5 75-
D.14.5 X 26.5 X 75
在庫あり 		$64.75 1
37 13433370
スクリューカラー
在庫あり 		$0.86 2
38 203787
パイプユニオン 		$9.06 2
39 10259960
銅ワッシャー 18 - 24 x 1.5
在庫あり 		$0.31 (75.2% off) 4
40 217759
ラバーシム
100 X 10 X 3 MM 		$6.77 3
40 217760
ラバーシム
40 X 10 X 3 MM 		$6.77 2
40 225467
ラバーシム
410 X 10 X 3 MM 		$13.42 4
40 225468
ラバーシム
200 X 10 X 3 MM 		$13.42 3
41 69250700
アッパーガスケット
在庫あり 		$2.72 2
41 69250800
ロワーシール
在庫あり 		$2.72 2
41 69250900
ラテラルシール
在庫あり 		$6.34 2
41 69850200
セントラルシール
在庫あり 		$2.72 2
42 11568124
スクリュー
在庫あり 		$0.82 6
43 82242400
ウォッシャー 		$0.09 6
44 12638124
ウォッシャー
在庫あり 		$0.05 (92.9% off) 6
45 849234
スクリュー 		$2.56 3
46 14058519
フランジナット M8 X 8
在庫あり 		$0.23 (75.8% off) 1
47 13839224
スクリュー 		$2.39 3
48 80783800
アッパーガスケット
米国、カナダ、ゴルフォ用不可 		$94.12 1
48 80784000
ガスケット
L.338 MM；アメリカ、カナダ、メキシコに適用 		$36.28 1
48 80784100
ガスケット
L.518 MM; 米国、カナダ、ゴルフォに適合 		$388.31 1
49 80783900
ロワーシール 		$32.94 (5.2% off) 1
50 251426
ウォーターデリバリーパイプ 		$383.71 1
51 209972
ウォーターリターンパイプ 		$595.62 1
52 13000790
スクリューカラー
在庫あり 		$0.71 (68.4% off) 2
53 226317
ホースユニオン マウント 		$61.08 1
54 226394
マウントカバー 		$11.63 1
55 11568124
スクリュー
在庫あり 		$0.82 2
56 14498801
ウォッシャー
在庫あり 		$0.11 (45% off) 2
57 180137
温度センサー
在庫あり 		$28.77 (12.8% off) 1
58 12601374
ウォッシャー
在庫あり 		$0.02 (92% off) 2
59 223456
プレート 		$70.33 3
60 296781
PIPE CLAMP 30-45MM
在庫あり 		$7.84 2
61 68574500
ブラケット 		$134.38 1
62 14507387
キャップ 		$1.71 (69.7% off) 1
63 61081400
クリップ 		$0.45 2
