冷却-ラジエーターおよびエアダクト

Ferrari 812 Superfast/GTS

自分の役割を見つける

Ferrari 812 Superfast/GTS - 冷却-ラジエーターおよびエアダクト

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
319867 エンジンウォーターラジエター $1,379.94 注文するには
写真 部品番号 説明 価格(各) ストック
277227 エンジンオイルラジエター $2,008.94 もうすぐ到着します
写真 部品番号 説明 価格(各) ストック
265489 ACフィルターコンデンサー $615.55 注文するには
写真 部品番号 説明 価格(各) ストック
332668 ラバーシム $1.17 注文するには
写真 部品番号 説明 価格(各) ストック
331018 電動ファン付きカウル $1,832.44 注文するには
写真 部品番号 説明 価格(各) ストック
16285227 スクリュー M5 X 20 $0.32 注文するには
写真 部品番号 説明 価格(各) ストック
268656 コンデンサー取付ブラケット $40.11 注文するには
写真 部品番号 説明 価格(各) ストック
13046011 ナット $0.39 注文するには
写真 部品番号 説明 価格(各) ストック
329502 プレート $11.05 注文するには
写真 部品番号 説明 価格(各) ストック
180137 温度センサー $28.72 注文するには
写真 部品番号 説明 価格(各) ストック
328405 右下ブラケット $72.19 注文するには
写真 部品番号 説明 価格(各) ストック
328406 左サイドロアブラケット $72.19 注文するには
写真 部品番号 説明 価格(各) ストック
16287127 スクリュー $0.50 注文するには
写真 部品番号 説明 価格(各) ストック
307674 ラジエターマウントブッシュ $8.01 注文するには
写真 部品番号 説明 価格(各) ストック
271472 バス $13.94 注文するには
写真 部品番号 説明 価格(各) ストック
14040711 ナット M8 フランジ付 $0.41 注文するには
写真 部品番号 説明 価格(各) ストック
333051 バルブからラジエーターへのウォーターホース $147.61 注文するには
写真 部品番号 説明 価格(各) ストック
290951 エンジンからバルブまでの水道ホース $372.69 注文するには
写真 部品番号 説明 価格(各) ストック
258630 ラジエーターからのリターンホース $40.10 注文するには
写真 部品番号 説明 価格(各) ストック
321228 ポンプへのリターンホース $78.61 注文するには
写真 部品番号 説明 価格(各) ストック
270452 バルブからウォーターホース $67.38 注文するには
写真 部品番号 説明 価格(各) ストック
267849 サーモスタットハウジング $320.90 注文するには
写真 部品番号 説明 価格(各) ストック
337213 金属製水循環コネクターパイプ $417.18 注文するには
写真 部品番号 説明 価格(各) ストック
267300 ダンピング・マウント $11.70 注文するには
写真 部品番号 説明 価格(各) ストック
262113 カラー $1.77 注文するには
写真 部品番号 説明 価格(各) ストック
296781 カラー30-45MM $9.00 もうすぐ到着します
写真 部品番号 説明 価格(各) ストック
86574700 スクリュー $0.66 注文するには
写真 部品番号 説明 価格(各) ストック
11568124 スクリュー $0.94 注文するには
写真 部品番号 説明 価格(各) ストック
13000790 スクリューカラー $0.76 注文するには
写真 部品番号 説明 価格(各) ストック
12647021 ウォッシャー $0.31 注文するには
写真 部品番号 説明 価格(各) ストック
342269 ラバーシム $3.73 注文するには
写真 部品番号 説明 価格(各) ストック
342270 ラバーシム $2.25 注文するには
写真 部品番号 説明 価格(各) ストック
262913 サーモスタット/圧力スイッチ $272.77 注文するには
写真 部品番号 説明 価格(各) ストック
231619 ソケットネジ M6×22 ワッシャ付 $0.31 注文するには
写真 部品番号 説明 価格(各) ストック
228438 THREADED UNION M20 X 15 $9.00 注文するには
写真 部品番号 説明 価格(各) ストック
82242400 ウォッシャー $0.10 注文するには
写真 部品番号 説明 価格(各) ストック
15699804 スクリュー $0.19 注文するには
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
16281827 スクリュー M5 X 14 $0.23 注文するには
写真 部品番号 説明 価格(各) ストック
62769800 ウォッシャー $0.23 注文するには
写真 部品番号 説明 価格(各) ストック
11568124 スクリュー $0.94 注文するには
すべて見る

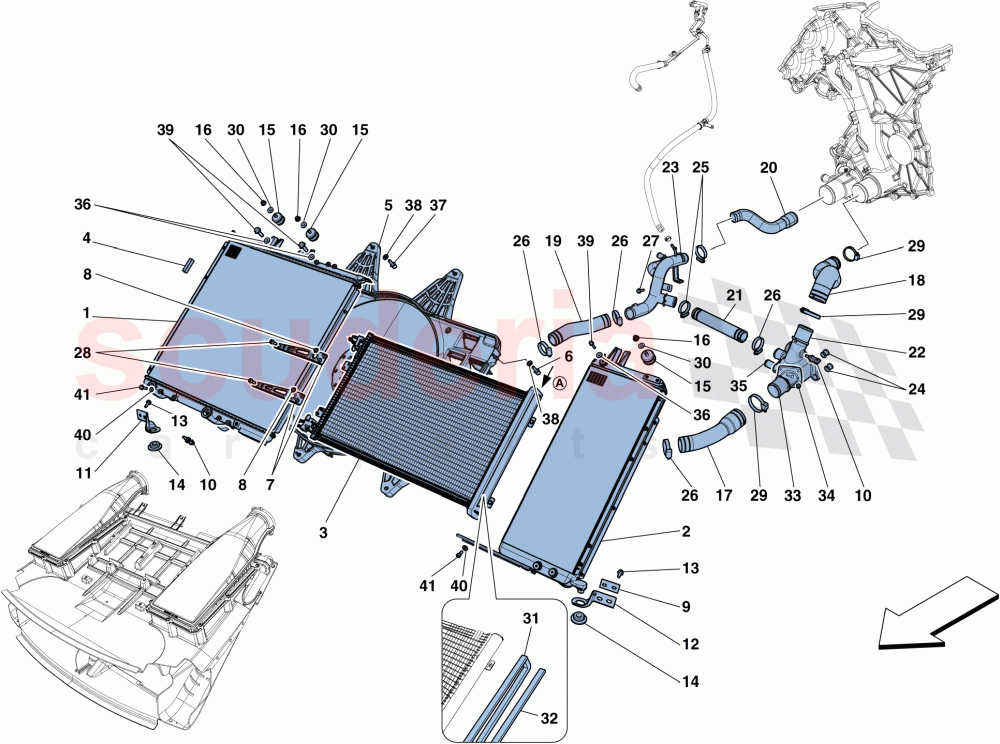

COOLING - RADIATORS AND AIR DUCTS of Ferrari Ferrari 812 Superfast/GTS ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 319867
エンジンウォーターラジエター 		$1,379.94 1
2 277227
エンジンオイルラジエター
ARRIVING SOON 		$2,008.94 1
3 265489
ACフィルターコンデンサー 		$615.55 1
4 332668
ラバーシム 		$1.17 2
5 331018
電動ファン付きカウル
Plastic 		$1,832.44 1
6 16285227
スクリュー M5 X 20 		$0.32 6
7 268656
コンデンサー取付ブラケット 		$40.11 2
8 13046011
ナット 		$0.39 6
9 329502
プレート 		$11.05 1
10 180137
温度センサー 		$28.72 (12.9% off) 2
11 328405
右下ブラケット 		$72.19 1
12 328406
左サイドロアブラケット 		$72.19 1
13 16287127
スクリュー
M8 X 20 		$0.50 4
14 307674
ラジエターマウントブッシュ 		$8.01 2
15 271472
バス 		$13.94 3
16 14040711
ナット M8 フランジ付 		$0.41 3
17 333051
バルブからラジエーターへのウォーターホース 		$147.61 1
18 290951
エンジンからバルブまでの水道ホース 		$372.69 1
19 258630
ラジエーターからのリターンホース 		$40.10 1
20 321228
ポンプへのリターンホース 		$78.61 1
21 270452
バルブからウォーターホース 		$67.38 1
22 267849
サーモスタットハウジング 		$320.90 1
23 337213
金属製水循環コネクターパイプ 		$417.18 1
24 267300
ダンピング・マウント 		$11.70 4
25 262113
カラー 		$1.77 2
26 296781
カラー30-45MM
ARRIVING SOON 		$9.00 5
27 86574700
スクリュー
M6 X 16 		$0.66 1
28 11568124
スクリュー
M5 X 10 		$0.94 4
29 13000790
スクリューカラー 		$0.76 (66.2% off) 3
30 12647021
ウォッシャー 		$0.31 3
31 342269
ラバーシム 		$3.73 1
32 342270
ラバーシム 		$2.25 1
33 262913
サーモスタット/圧力スイッチ 		$272.77 (24.3% off) 1
34 231619
ソケットネジ M6×22 ワッシャ付
M6 X 18 		$0.31 4
35 228438
THREADED UNION M20 X 15 		$9.00 1
36 82242400
ウォッシャー 		$0.10 4
37 15699804
スクリュー 		$0.19 5
38 12643724
ウォッシャー 		$0.06 (88% off) 11
39 16281827
スクリュー M5 X 14 		$0.23 4
40 62769800
ウォッシャー 		$0.23 (23.3% off) 3
41 11568124
スクリュー
M5 X 16 		$0.94 3
