冷却-ヘッダータンク・パイプ

Ferrari 812 Superfast/GTS

自分の役割を見つける

Ferrari 812 Superfast/GTS - 冷却-ヘッダータンク・パイプ

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
329418 膨張タンク一式 $1,042.97 注文するには
写真 部品番号 説明 価格(各) ストック
329417 ブリーザーキャップ $304.86 注文するには
写真 部品番号 説明 価格(各) ストック
812273 ケーブルグロメット $1.65 注文するには
写真 部品番号 説明 価格(各) ストック
149707 スペーサー $1.10 注文するには
写真 部品番号 説明 価格(各) ストック
288386 ラバーパイプ $17.18 注文するには
写真 部品番号 説明 価格(各) ストック
280418 ラバーパイプ $40.10 注文するには
写真 部品番号 説明 価格(各) ストック
324412 コンプリートブリーザーパイピング $288.81 注文するには
写真 部品番号 説明 価格(各) ストック
288387 ラバーパイプ $48.12 注文するには
写真 部品番号 説明 価格(各) ストック
288385 ラバーパイプ $22.45 注文するには
写真 部品番号 説明 価格(各) ストック
281899 3ウェイコネクター $3.03 注文するには
写真 部品番号 説明 価格(各) ストック
340329 ラバーパイプ $56.14 注文するには
写真 部品番号 説明 価格(各) ストック
282575 リザーバーからディスコネクト・ユニオンへの配管 $46.52 注文するには
写真 部品番号 説明 価格(各) ストック
289021 リザーバーアウトレット リジッドパイプ $139.58 注文するには
写真 部品番号 説明 価格(各) ストック
289020 ディスコネクターからポンプへのパイプ $73.80 注文するには
写真 部品番号 説明 価格(各) ストック
262111 ジュビリークランプ $1.60 注文するには
写真 部品番号 説明 価格(各) ストック
231619 ソケットネジ M6×22 ワッシャ付 $0.31 注文するには
写真 部品番号 説明 価格(各) ストック
333856 ヘッドからのベーパーパイプ $101.75 注文するには
330640 ヘッドからのベーパーパイプ $176.49 注文するには
330640 ヘッドからのベーパーパイプ $176.49 注文するには
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
330633 タンクからインテークマニホールドへのブローバイパイプ $315.34 注文するには
333857 タンクからインテークマニホールドへのブローバイパイプ $224.63 注文するには
333857 タンクからインテークマニホールドへのブローバイパイプ $224.63 注文するには
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
13126970 カラー $1.46 注文するには
写真 部品番号 説明 価格(各) ストック
231620 スクリュー $0.32 注文するには
写真 部品番号 説明 価格(各) ストック
339342 クリップ $2.14 注文するには
写真 部品番号 説明 価格(各) ストック
262111 ジュビリークランプ $1.60 注文するには
写真 部品番号 説明 価格(各) ストック
140728 クリップ $0.60 注文するには
140728 クリップ $0.60 注文するには
写真 部品番号 説明 価格(各) ストック
145543 クリップ $0.19 注文するには
145543 クリップ $0.19 注文するには
写真 部品番号 説明 価格(各) ストック
336898 ラバーパイプ $80.21 注文するには
336898 ラバーパイプ $80.21 注文するには
写真 部品番号 説明 価格(各) ストック
257273 クリップ $1.17 注文するには
写真 部品番号 説明 価格(各) ストック
339343 クリップ $2.74 注文するには
339343 クリップ $2.74 注文するには
198253 クリップ $3.52 注文するには
写真 部品番号 説明 価格(各) ストック
764686 ブラケット $83.42 注文するには
写真 部品番号 説明 価格(各) ストック
342162 パイプ $57.75 注文するには
写真 部品番号 説明 価格(各) ストック
13127070 カラー $2.12 注文するには
写真 部品番号 説明 価格(各) ストック
338263 クリップ $2.46 注文するには
写真 部品番号 説明 価格(各) ストック
339842 ブローバイパイプファスナーブラケット $30.47 注文するには
写真 部品番号 説明 価格(各) ストック
14574287 クリップ $8.02 注文するには
14574287 クリップ $8.02 注文するには
すべて見る

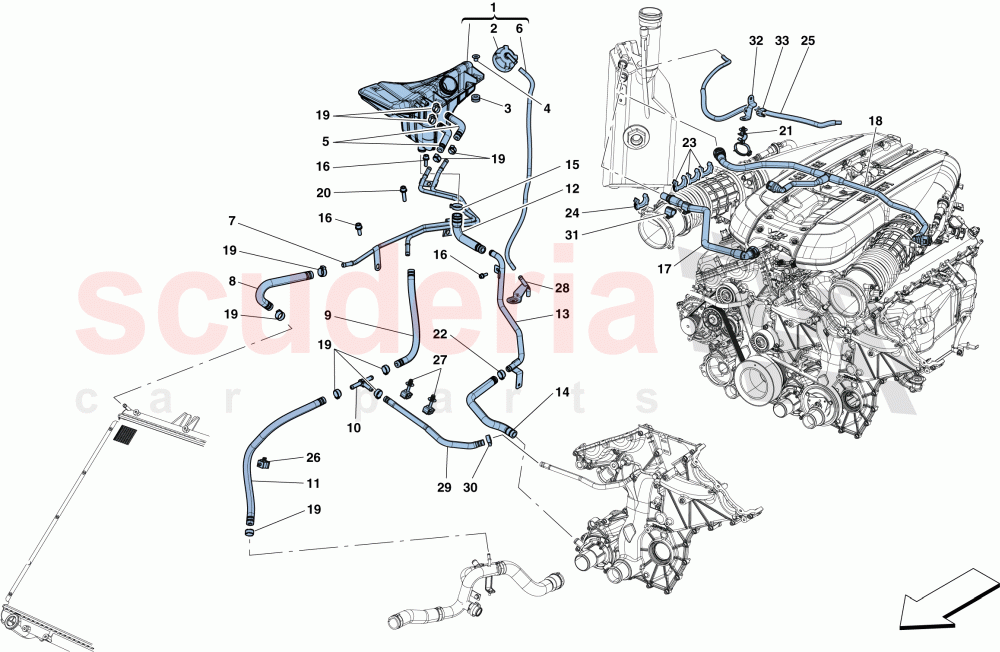

COOLING - HEADER TANK AND PIPES of Ferrari Ferrari 812 Superfast/GTS ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 329418
膨張タンク一式 		$1,042.97 1
2 329417
ブリーザーキャップ 		$304.86 1
3 812273
ケーブルグロメット 		$1.65 1
4 149707
スペーサー 		$1.10 (37.1% off) 1
5 288386
ラバーパイプ
D. 7-14 X 107 		$17.18 2
6 280418
ラバーパイプ
D. 7 X 1.5 X 825 		$40.10 1
7 324412
コンプリートブリーザーパイピング 		$288.81 1
8 288387
ラバーパイプ 		$48.12 1
9 288385
ラバーパイプ
D. 7-14 X 235 		$22.45 1
10 281899
3ウェイコネクター 		$3.03 (5.9% off) 1
11 340329
ラバーパイプ
D. 7-14 		$56.14 1
12 282575
リザーバーからディスコネクト・ユニオンへの配管 		$46.52 1
13 289021
リザーバーアウトレット リジッドパイプ 		$139.58 1
14 289020
ディスコネクターからポンプへのパイプ 		$73.80 1
15 262111
ジュビリークランプ 		$1.60 1
16 231619
ソケットネジ M6×22 ワッシャ付
M6 X 18 		$0.31 5
17 333856
ヘッドからのベーパーパイプ
Applicable for EU GS, AUS, UK; Applicable up to Ass. No. 152775 		$101.75 1
17 330640
ヘッドからのベーパーパイプ
Applicable for EU GS, AUS, UK; Applicable from Ass. No. 152776 		$176.49 1
17 330640
ヘッドからのベーパーパイプ
Applicable for USA, CDN, USA LIGHT 		$176.49 1
17 333856
ヘッドからのベーパーパイプ
Not for EU GS, AUS, USA, CDN, UK, USA LIGHT 		$101.75 1
18 330633
タンクからインテークマニホールドへのブローバイパイプ
Applicable for USA, CDN, USA LIGHT 		$315.34 1
18 333857
タンクからインテークマニホールドへのブローバイパイプ
Not for EU GS, AUS, USA, CDN, UK, USA LIGHT 		$224.63 1
18 333857
タンクからインテークマニホールドへのブローバイパイプ
Applicable for EU GS, AUS, UK; Applicable up to Ass. No. 152775 		$224.63 1
18 330633
タンクからインテークマニホールドへのブローバイパイプ
Applicable for EU GS, AUS, UK; Applicable from Ass. No. 152776 		$315.34 1
19 13126970
カラー 		$1.46 11
20 231620
スクリュー
M6 X 25 		$0.32 (8.6% off) 1
21 339342
クリップ 		$2.14 1
22 262111
ジュビリークランプ 		$1.60 1
23 140728
クリップ
Not for EU GS, AUS, USA, CDN, UK, USA LIGHT 		$0.60 3
23 140728
クリップ
Applicable for EU GS, AUS, UK; Applicable up to Ass. No. 152775 		$0.60 3
24 145543
クリップ
Not for EU GS, AUS, USA, CDN, UK, USA LIGHT 		$0.19 (74.7% off) 1
24 145543
クリップ
Applicable for EU GS, AUS, UK; Applicable up to Ass. No. 152775 		$0.19 (74.7% off) 1
25 336898
ラバーパイプ
Applicable for EU GS, AUS, UK; Applicable up to Ass. No. 152775 		$80.21 1
25 336898
ラバーパイプ
Not for EU GS, AUS, USA, CDN, UK, USA LIGHT 		$80.21 1
26 257273
クリップ 		$1.17 1
27 339343
クリップ
Applicable from engine No. 345076 		$2.74 1
27 339343
クリップ 		$2.74 1
27 198253
クリップ
1 compartment; Applicable up to engine No. 345075 		$3.52 (8.6% off) 1
28 764686
ブラケット 		$83.42 1
29 342162
パイプ 		$57.75 1
30 13127070
カラー 		$2.12 1
31 338263
クリップ 		$2.46 1
32 339842
ブローバイパイプファスナーブラケット 		$30.47 1
33 14574287
クリップ
Not for EU GS, AUS, USA, CDN, UK, USA LIGHT 		$8.02 (15.6% off) 1
33 14574287
クリップ
Applicable for EU GS, AUS, UK; Applicable up to Ass. No. 152775 		$8.02 (15.6% off) 1
