EVAPORATIVE EMISSIONS CONTROL SYSTEM of Ferrari Ferrari F12 Berlinetta

すべて見る

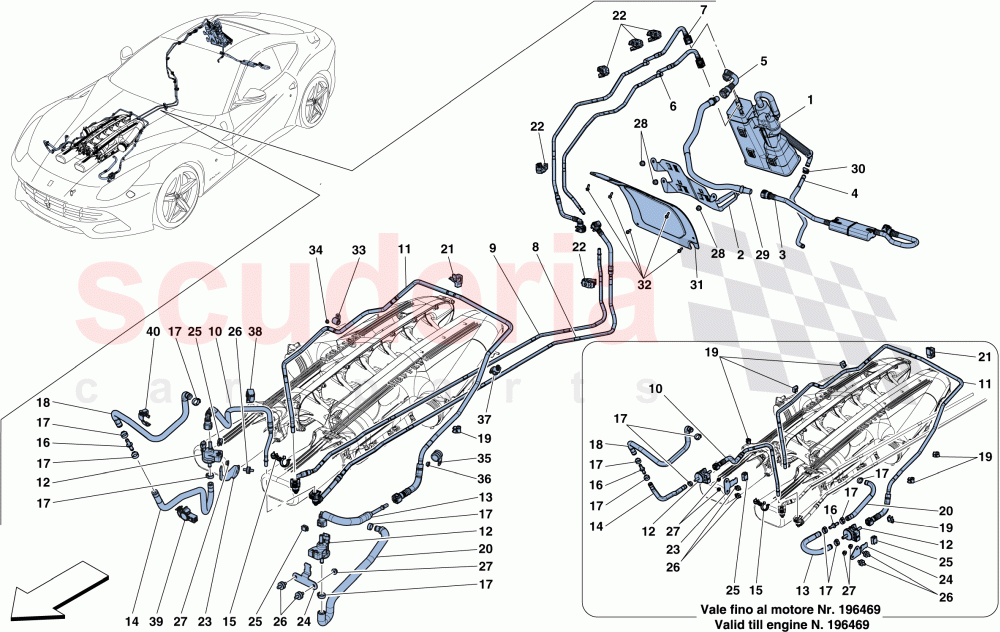

Ferrari F12 Berlinetta - 蒸発放出制御システム

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	282523	VAPOUR FILTER WITH DIAGNOSTIC SOCKET	$543.78	注文するには

写真	部品番号	説明	価格(各)	ストック
	285343	キャニスター取付ブラケット一式	$79.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	267484	社外ベーパーセパレーターキット	$669.64	注文するには

写真	部品番号	説明	価格(各)	ストック
	285916	OBDエアフィルターインレットパイプ	$398.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	290729	ディスコネクターからキャニスターへのパイプ	$71.73	注文するには

写真	部品番号	説明	価格(各)	ストック
	291165	右側フラッシュパイプ、ホイールハウス部	$80.80	注文するには

写真	部品番号	説明	価格(各)	ストック
	291164	左側フラッシュパイプ、ホイールハウス部	$80.80	注文するには

写真	部品番号	説明	価格(各)	ストック
	277375	右側フラッシュパイプ、アンダーボディ部	$100.43	注文するには

写真	部品番号	説明	価格(各)	ストック
	292203	左サイドフラッシュパイプ、アンダーボディ部	$62.65	注文するには

写真	部品番号	説明	価格(各)	ストック
	290029	右サイドフラッシュパイプ、エンジンルーム部	$43.03	注文するには
	295052	右サイドフラッシュパイプ、エンジンルーム部	$55.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	287720	左サイドフラッシュパイプ、エンジンルーム部	$55.48	注文するには
	288655	左サイドフラッシュパイプ、エンジンルーム部	$101.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	254425	フラッシュバルブ	$47.82	在庫あり

写真	部品番号	説明	価格(各)	ストック
	296486	左側フラッシュパイプ、アッパーバルブ側	$84.49	注文するには
	282444	左側フラッシュパイプ、アッパーバルブ側	$65.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	275434	右側水洗パイプ、バルブ側	$70.14	注文するには
	295054	右側水洗パイプ、バルブ側	$105.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	284145	クリップ	$7.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	275171	コネクター	$25.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	13432070	ホースカラー	$0.56	在庫あり
	13432070	ホースカラー	$0.56	在庫あり

写真	部品番号	説明	価格(各)	ストック
	275435	右側フラッシュパイプ、エンジン側	$84.49	注文するには

写真	部品番号	説明	価格(各)	ストック
	235682	パイプクランプ	$0.66	注文するには
	235682	パイプクランプ	$0.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	279199	左側フラッシュパイプ、ロアバルブ側	$84.49	注文するには
	295057	左側フラッシュパイプ、ロアバルブ側	$110.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	298580	クリップ	$3.49	注文するには
	81649400	クリップ	$11.79	注文するには

写真	部品番号	説明	価格(各)	ストック
	244277	クリップ	$1.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	295053	右側フラッシュバルブ取付ブラケット	$12.58	注文するには
	275432	右側フラッシュバルブ取付ブラケット	$13.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	282445	左側フラッシュバルブ取付ブラケット	$20.71	注文するには
	295056	左側フラッシュバルブ取付ブラケット	$12.58	注文するには

写真	部品番号	説明	価格(各)	ストック
	254427	クリップ	$0.39	在庫あり

写真	部品番号	説明	価格(各)	ストック
	239829	振動ダンパー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	14040614	ナット	$0.14	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	$1.40	在庫あり

写真	部品番号	説明	価格(各)	ストック
	290728	EVAP.エミス.制御システムパイプ、フューエルフィラーパイプ上	$71.73	注文するには

写真	部品番号	説明	価格(各)	ストック
	10716470	カラー	$1.16	在庫あり

写真	部品番号	説明	価格(各)	ストック
	288449	キャニスタ保護カバー	$153.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	16286121	スクリュー	$0.69	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10441390	シース付きブラケット	$0.56	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	$1.40	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10441690	シース付きブラケット	$2.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	$1.40	在庫あり

写真	部品番号	説明	価格(各)	ストック
	250318	スナップクリップ	$0.26	在庫あり

写真	部品番号	説明	価格(各)	ストック
	81649400	クリップ	$11.79	注文するには

写真	部品番号	説明	価格(各)	ストック
	266156	クリップ	$0.61	注文するには

写真	部品番号	説明	価格(各)	ストック
	204777	クリップ	$0.69	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	282523	VAPOUR FILTER WITH DIAGNOSTIC SOCKET	282523 VAPOUR FILTER WITH DIAGNOSTIC SOCKET	$543.78	1
2	285343	キャニスター取付ブラケット一式	285343 キャニスター取付ブラケット一式	$79.71	1
3	267484	社外ベーパーセパレーターキット	267484 社外ベーパーセパレーターキット	$669.64	1
4	285916	OBDエアフィルターインレットパイプ	285916 OBDエアフィルターインレットパイプ	$398.59	1
5	290729	ディスコネクターからキャニスターへのパイプ	290729 ディスコネクターからキャニスターへのパイプ	$71.73	1
6	291165	右側フラッシュパイプ、ホイールハウス部	291165 右側フラッシュパイプ、ホイールハウス部	$80.80	1
7	291164	左側フラッシュパイプ、ホイールハウス部	291164 左側フラッシュパイプ、ホイールハウス部	$80.80	1
8	277375	右側フラッシュパイプ、アンダーボディ部	277375 右側フラッシュパイプ、アンダーボディ部	$100.43	1
9	292203	左サイドフラッシュパイプ、アンダーボディ部	292203 左サイドフラッシュパイプ、アンダーボディ部	$62.65	1
10	290029	右サイドフラッシュパイプ、エンジンルーム部	290029 右サイドフラッシュパイプ、エンジンルーム部エンジンNO.196469	$43.03	1
10	295052	右サイドフラッシュパイプ、エンジンルーム部	295052 右サイドフラッシュパイプ、エンジンルーム部エンジンNO.196470	$55.53	1
11	287720	左サイドフラッシュパイプ、エンジンルーム部	287720 左サイドフラッシュパイプ、エンジンルーム部 GD不可	$55.48	1
11	288655	左サイドフラッシュパイプ、エンジンルーム部	288655 左サイドフラッシュパイプ、エンジンルーム部 GD用	$101.11	1
12	254425	フラッシュバルブ在庫あり	254425 フラッシュバルブ在庫あり	$47.82 MSRP: ~~66.38~~ (28% off)	2
13	296486	左側フラッシュパイプ、アッパーバルブ側	296486 左側フラッシュパイプ、アッパーバルブ側	$84.49	1
13	282444	左側フラッシュパイプ、アッパーバルブ側	282444 左側フラッシュパイプ、アッパーバルブ側エンジンNO.196469	$65.36	1
14	275434	右側水洗パイプ、バルブ側	275434 右側水洗パイプ、バルブ側エンジンNO.196469	$70.14	1
14	295054	右側水洗パイプ、バルブ側	295054 右側水洗パイプ、バルブ側エンジンNO.196470	$105.22	1
15	284145	クリップ	284145 クリップ	$7.39	1
16	275171	コネクター	275171 コネクター	$25.62	2
17	13432070	ホースカラー在庫あり	13432070 ホースカラー D.16.2; エンジン番号 196469 まで適用。196469 在庫あり	$0.56 MSRP: ~~1.07~~ (47.7% off)	8
17	13432070	ホースカラー在庫あり	13432070 ホースカラー D.16.2; エンジン番号から適用196470 在庫あり	$0.56 MSRP: ~~1.07~~ (47.7% off)	8
18	275435	右側フラッシュパイプ、エンジン側	275435 右側フラッシュパイプ、エンジン側	$84.49	1
19	235682	パイプクランプ	235682 パイプクランプエンジンNO.196469	$0.66	6
19	235682	パイプクランプ	235682 パイプクランプエンジンNO.196470	$0.66	1
20	279199	左側フラッシュパイプ、ロアバルブ側	279199 左側フラッシュパイプ、ロアバルブ側エンジンNO.196469	$84.49	1
20	295057	左側フラッシュパイプ、ロアバルブ側	295057 左側フラッシュパイプ、ロアバルブ側エンジンNO.196470	$110.00	1
21	298580	クリップ	298580 クリップエンジンNO.196469	$3.49	1
21	81649400	クリップ	81649400 クリップエンジンNO.196470	$11.79	1
22	244277	クリップ	244277 クリップ	$1.16	1
23	295053	右側フラッシュバルブ取付ブラケット	295053 右側フラッシュバルブ取付ブラケットエンジンNO.196470	$12.58	1
23	275432	右側フラッシュバルブ取付ブラケット	275432 右側フラッシュバルブ取付ブラケットエンジンNO.196469	$13.22	1
24	282445	左側フラッシュバルブ取付ブラケット	282445 左側フラッシュバルブ取付ブラケットエンジンNO.196469	$20.71	1
24	295056	左側フラッシュバルブ取付ブラケット	295056 左側フラッシュバルブ取付ブラケットエンジンNO.196470	$12.58	1
25	254427	クリップ在庫あり	254427 クリップ在庫あり	$0.39	2
26	239829	振動ダンパー	239829 振動ダンパー	-	4	Enquire
27	14040614	ナット在庫あり	14040614 ナット在庫あり	$0.14	4
28	14059290	フランジ付きナット M6 在庫あり	14059290 フランジ付きナット M6 在庫あり	$1.40	3
29	290728	EVAP.エミス.制御システムパイプ、フューエルフィラーパイプ上	290728 EVAP.エミス.制御システムパイプ、フューエルフィラーパイプ上	$71.73	1
30	10716470	カラー在庫あり	10716470 カラー在庫あり	$1.16	1
31	288449	キャニスタ保護カバー	288449 キャニスタ保護カバー	$153.05	1
32	16286121	スクリュー在庫あり	16286121 スクリュー M6 X 18 在庫あり	$0.69 MSRP: ~~1.35~~ (48.9% off)	5
33	10441390	シース付きブラケット在庫あり	10441390 シース付きブラケット D.12; エンジンNO.196470 在庫あり	$0.56	1
34	14059290	フランジ付きナット M6 在庫あり	14059290 フランジ付きナット M6 M5; エンジンNO.196470 在庫あり	$1.40	1
35	10441690	シース付きブラケット	10441690 シース付きブラケットエンジンNO.196470	$2.05	1
36	14059290	フランジ付きナット M6 在庫あり	14059290 フランジ付きナット M6 M5; エンジンNO.196470 在庫あり	$1.40	1
37	250318	スナップクリップ在庫あり	250318 スナップクリップエンジンNO.196470 在庫あり	$0.26	1
38	81649400	クリップ	81649400 クリップエンジンNO.196470	$11.79	1
39	266156	クリップ	266156 クリップエンジンNO.196470	$0.61	1
40	204777	クリップ	204777 クリップエンジンNO.196470	$0.69	1
