エアボックスおよびコントロール

Ferrari F50

自分の役割を見つける

Ferrari F50 - エアボックスおよびコントロール

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
169566 右側プレナムチャンバー完成 $28,527.70 注文するには
写真 部品番号 説明 価格(各) ストック
169565 左側プレナムチャンバー完成 $14,631.26 注文するには
写真 部品番号 説明 価格(各) ストック
161499 プレート $123.19 注文するには
写真 部品番号 説明 価格(各) ストック
10977524 スクリュー $0.16 注文するには
写真 部品番号 説明 価格(各) ストック
11193274 ウォッシャー $0.04 注文するには
写真 部品番号 説明 価格(各) ストック
11500524 スタッドボルト $0.40 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 ナット $1.54 在庫あり
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
154525 ネジ付きユニオン $50.57 注文するには
写真 部品番号 説明 価格(各) ストック
165172 パイプ $19.16 注文するには
写真 部品番号 説明 価格(各) ストック
13000490 スクリューカラー $0.86 在庫あり
写真 部品番号 説明 価格(各) ストック
147373 アイドル調整用レギュレーター $583.40 注文するには
写真 部品番号 説明 価格(各) ストック
165173 右サイドパイプ $20.57 注文するには
写真 部品番号 説明 価格(各) ストック
13000490 スクリューカラー $0.86 在庫あり
写真 部品番号 説明 価格(各) ストック
150736 ブラケット・シース $5.36 注文するには
写真 部品番号 説明 価格(各) ストック
154651 ブラケット $4.45 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 ナット $1.54 在庫あり
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
12639724 ウォッシャー $0.05 注文するには
写真 部品番号 説明 価格(各) ストック
160887 空気圧カプセル $50.71 注文するには
写真 部品番号 説明 価格(各) ストック
12577817 ナット $0.33 注文するには
写真 部品番号 説明 価格(各) ストック
14496324 ウォッシャー $3.33 注文するには
写真 部品番号 説明 価格(各) ストック
161501 コンプリートレバー $409.37 注文するには
写真 部品番号 説明 価格(各) ストック
12577817 ナット $0.33 注文するには
写真 部品番号 説明 価格(各) ストック
12637824 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
137271 ブッシング $3.33 注文するには
写真 部品番号 説明 価格(各) ストック
14496204 ウォッシャー $0.18 在庫あり
写真 部品番号 説明 価格(各) ストック
10794501 スプリットピン $0.02 注文するには
写真 部品番号 説明 価格(各) ストック
11001724 スタッド $2.47 注文するには
写真 部品番号 説明 価格(各) ストック
137277 スタッド $59.17 注文するには
写真 部品番号 説明 価格(各) ストック
11193274 ウォッシャー $0.04 注文するには
写真 部品番号 説明 価格(各) ストック
161498 スプリング $12.85 注文するには
写真 部品番号 説明 価格(各) ストック
137270 R.R.H.ネジ式タイロッド $39.84 注文するには
写真 部品番号 説明 価格(各) ストック
10791114 左側ねじナット $0.99 注文するには
写真 部品番号 説明 価格(各) ストック
137273 調整スリーブ $3.61 注文するには
写真 部品番号 説明 価格(各) ストック
899480 ナット $0.46 注文するには
写真 部品番号 説明 価格(各) ストック
137276 L.左側タイロッド $39.84 注文するには
写真 部品番号 説明 価格(各) ストック
161465 トランスミッションレバー $253.64 注文するには
写真 部品番号 説明 価格(各) ストック
10519304 ウォッシャー $0.05 注文するには
写真 部品番号 説明 価格(各) ストック
12577817 ナット $0.33 注文するには
写真 部品番号 説明 価格(各) ストック
161466 右側スロットルレバー $217.40 注文するには
写真 部品番号 説明 価格(各) ストック
169533 調整ネジ $56.52 注文するには
写真 部品番号 説明 価格(各) ストック
12601374 ウォッシャー $0.02 在庫あり
写真 部品番号 説明 価格(各) ストック
16102314 ナット $0.07 注文するには
写真 部品番号 説明 価格(各) ストック
161468 左側スロットルレバー $223.76 注文するには
写真 部品番号 説明 価格(各) ストック
161467 左側スロットルコントロールトランスミッションレバー $117.75 注文するには
写真 部品番号 説明 価格(各) ストック
14328301 プラグ $0.18 注文するには
写真 部品番号 説明 価格(各) ストック
136922 ブッシング $1.74 注文するには
写真 部品番号 説明 価格(各) ストック
161474 ガスケット $14.82 注文するには
写真 部品番号 説明 価格(各) ストック
142936 エアフロー調整スロットル $103.26 注文するには
写真 部品番号 説明 価格(各) ストック
161497 スロットルシャフト $164.86 注文するには
写真 部品番号 説明 価格(各) ストック
136923 スクリュー $0.16 注文するには
写真 部品番号 説明 価格(各) ストック
128010 ウォッシャー $2.71 注文するには
写真 部品番号 説明 価格(各) ストック
167020 プレナムチャンバーカバー $3,401.59 注文するには
写真 部品番号 説明 価格(各) ストック
14305324 スクリュー $0.09 在庫あり
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
166462 ウォッシャー $0.70 注文するには
写真 部品番号 説明 価格(各) ストック
60032109 跳ね馬バッジ・クローム $83.33 注文するには
写真 部品番号 説明 価格(各) ストック
167022 F 50 マーク $136.66 注文するには
写真 部品番号 説明 価格(各) ストック
61002200 ナット $0.64 注文するには
写真 部品番号 説明 価格(各) ストック
12639401 ウォッシャー $0.02 注文するには
写真 部品番号 説明 価格(各) ストック
167020 プレナムチャンバーカバー $3,401.59 注文するには
写真 部品番号 説明 価格(各) ストック
248334 スクリュー $0.75 在庫あり
写真 部品番号 説明 価格(各) ストック
10902424 スクリュー $0.16 在庫あり
すべて見る

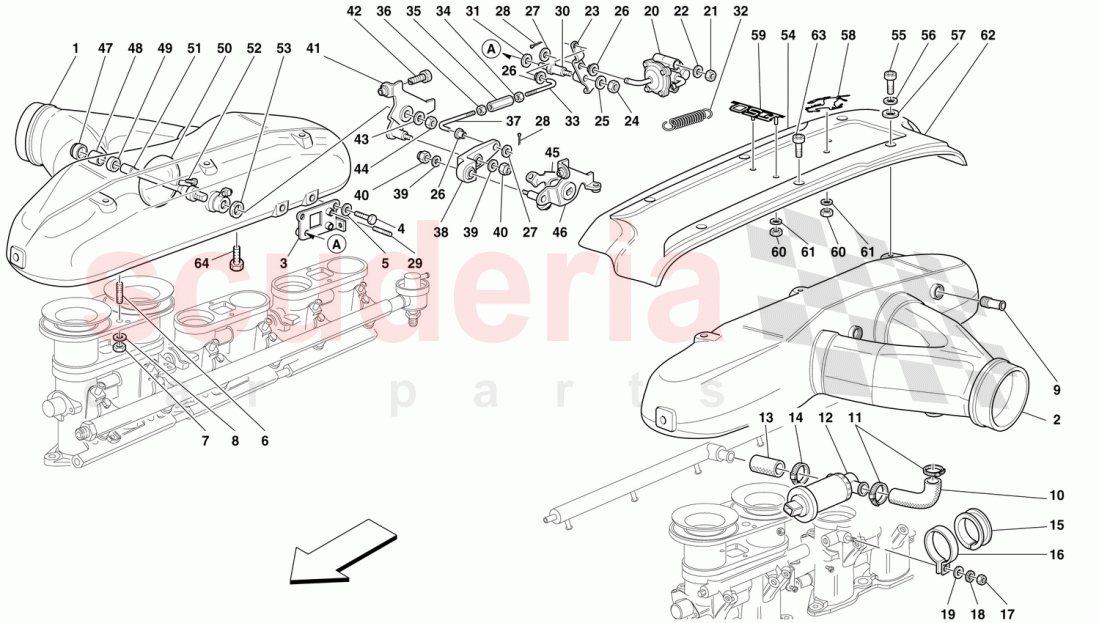

AIR BOXES AND CONTROLS of Ferrari Ferrari F50 ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
- 151738
ブラケット 		$7.39 2
- 163065
左サイドパイプ 		$11.62 1
- 169565
左側プレナムチャンバー完成 		$14,631.26 1
- 169566
右側プレナムチャンバー完成 		$28,527.70 1
1 169566
右側プレナムチャンバー完成
Not as spare part now / Replaced by 169566 		$28,527.70 1
2 169565
左側プレナムチャンバー完成
Not as spare part now / Replaced by 169565 		$14,631.26 1
3 161499
プレート 		$123.19 1
4 10977524
スクリュー 		$0.16 2
5 11193274
ウォッシャー 		$0.04 2
6 11500524
スタッドボルト 		$0.40 (60% off) 10
7 14059290
ナット
IN STOCK 		$1.54 12
8 11197774
ウォッシャー
IN STOCK 		$0.07 (76.7% off) 12
9 154525
ネジ付きユニオン 		$50.57 2
10 165172
パイプ 		$19.16 2
11 13000490
スクリューカラー
IN STOCK 		$0.86 (54.7% off) 4
12 147373
アイドル調整用レギュレーター
ADJUSTMENT 		$583.40 2
13 165173
右サイドパイプ 		$20.57 1
14 13000490
スクリューカラー
IN STOCK 		$0.86 (54.7% off) 4
15 150736
ブラケット・シース 		$5.36 2
16 154651
ブラケット
Not as spare part now / Replaced by 151738 		$4.45 2
17 14059290
ナット
IN STOCK 		$1.54 2
18 11197774
ウォッシャー
IN STOCK 		$0.07 (76.7% off) 2
19 12639724
ウォッシャー 		$0.05 (90% off) 2
20 160887
空気圧カプセル 		$50.71 1
21 12577817
ナット 		$0.33 2
22 14496324
ウォッシャー 		$3.33 2
23 161501
コンプリートレバー 		$409.37 1
24 12577817
ナット 		$0.33 1
25 12637824
ウォッシャー
IN STOCK 		$0.07 (86% off) 1
26 137271
ブッシング 		$3.33 3
27 14496204
ウォッシャー
IN STOCK 		$0.18 6
28 10794501
スプリットピン 		$0.02 3
29 11001724
スタッド 		$2.47 2
30 137277
スタッド 		$59.17 1
31 11193274
ウォッシャー 		$0.04 1
32 161498
スプリング 		$12.85 1
33 137270
R.R.H.ネジ式タイロッド 		$39.84 1
34 10791114
左側ねじナット 		$0.99 1
35 137273
調整スリーブ 		$3.61 (65.2% off) 1
36 899480
ナット 		$0.46 1
37 137276
L.左側タイロッド 		$39.84 1
38 161465
トランスミッションレバー 		$253.64 1
39 10519304
ウォッシャー 		$0.05 2
40 12577817
ナット 		$0.33 2
41 161466
右側スロットルレバー 		$217.40 1
42 169533
調整ネジ 		$56.52 6
43 12601374
ウォッシャー
IN STOCK 		$0.02 (92% off) 2
44 16102314
ナット 		$0.07 (94.6% off) 2
45 161468
左側スロットルレバー 		$223.76 1
46 161467
左側スロットルコントロールトランスミッションレバー
TRANSMISSION LEVER 		$117.75 1
47 14328301
プラグ 		$0.18 2
48 136922
ブッシング 		$1.74 2
49 161474
ガスケット 		$14.82 2
50 142936
エアフロー調整スロットル 		$103.26 2
51 161497
スロットルシャフト 		$164.86 2
52 136923
スクリュー 		$0.16 4
53 128010
ウォッシャー 		$2.71 (70.4% off) 1
54 167020
プレナムチャンバーカバー 		$3,401.59 1
55 14305324
スクリュー
IN STOCK 		$0.09 4
56 11197774
ウォッシャー
IN STOCK 		$0.07 (76.7% off) 6
57 166462
ウォッシャー 		$0.70 6
58 60032109
跳ね馬バッジ・クローム 		$83.33 1
59 167022
F 50 マーク 		$136.66 1
60 61002200
ナット 		$0.64 2
61 12639401
ウォッシャー 		$0.02 2
62 167020
プレナムチャンバーカバー 		$3,401.59 1
63 248334
スクリュー
IN STOCK 		$0.75 2
64 10902424
スクリュー
IN STOCK 		$0.16 (77.1% off) 2
