冷却 - ラジエターとパイプ

Ferrari F50

自分の役割を見つける

Ferrari F50 - 冷却 - ラジエターとパイプ

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
157034 ウォーターラジエター $10,648.28 注文するには
写真 部品番号 説明 価格(各) ストック
307674 ラジエターマウントブッシュ $8.97 在庫あり
写真 部品番号 説明 価格(各) ストック
812273 ケーブルグロメット $1.81 注文するには
写真 部品番号 説明 価格(各) ストック
103550 スペーサーブッシュのみ $2.20 在庫あり
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
10902424 スクリュー $0.16 在庫あり
写真 部品番号 説明 価格(各) ストック
158655 温度スイッチ $21.45 注文するには
写真 部品番号 説明 価格(各) ストック
101508 ガスケット $1.30 注文するには
写真 部品番号 説明 価格(各) ストック
13432070 ホースカラー $0.62 在庫あり
写真 部品番号 説明 価格(各) ストック
154849 ラバーパイプ $483.84 注文するには
写真 部品番号 説明 価格(各) ストック
138981 ラバーパイプ $52.14 注文するには
写真 部品番号 説明 価格(各) ストック
296781 カラー30-45MM $9.88 注文するには
写真 部品番号 説明 価格(各) ストック
154843 フロント・デリバリー・チューブ $271.76 注文するには
写真 部品番号 説明 価格(各) ストック
158166 ラバーパイプ $329.94 注文するには
写真 部品番号 説明 価格(各) ストック
154842 センターリターンチューブ $271.76 注文するには
写真 部品番号 説明 価格(各) ストック
166690 スペーサー $12.63 注文するには
写真 部品番号 説明 価格(各) ストック
166688 シース付きブラケット $41.65 注文するには
写真 部品番号 説明 価格(各) ストック
166689 シース付きブラケット $41.65 注文するには
写真 部品番号 説明 価格(各) ストック
165878 スペーサー $9.13 注文するには
写真 部品番号 説明 価格(各) ストック
11181874 ウォッシャー $0.02 在庫あり
写真 部品番号 説明 価格(各) ストック
14059290 ナット $1.54 在庫あり
写真 部品番号 説明 価格(各) ストック
14059290 ナット $1.54 在庫あり
写真 部品番号 説明 価格(各) ストック
12648224 ウォッシャー $0.29 注文するには
写真 部品番号 説明 価格(各) ストック
107002 シース付きブラケット $27.96 在庫あり
写真 部品番号 説明 価格(各) ストック
154845 セントラルデリバリーチューブ $398.59 注文するには
写真 部品番号 説明 価格(各) ストック
139412 プロテクションラバー $7.36 注文するには
写真 部品番号 説明 価格(各) ストック
154844 フロントリターンチューブ $253.64 注文するには
写真 部品番号 説明 価格(各) ストック
149196 ブラケット $134.06 注文するには
写真 部品番号 説明 価格(各) ストック
147959 シース付きブラケット $48.90 注文するには
写真 部品番号 説明 価格(各) ストック
11181874 ウォッシャー $0.02 在庫あり
写真 部品番号 説明 価格(各) ストック
10977524 スクリュー $0.16 注文するには
写真 部品番号 説明 価格(各) ストック
10902424 スクリュー $0.16 在庫あり
写真 部品番号 説明 価格(各) ストック
64893000 バイパスバルブ $742.84 注文するには
写真 部品番号 説明 価格(各) ストック
64774300 ショート・スリーブ $32.87 注文するには
写真 部品番号 説明 価格(各) ストック
64892900 バルブからリターンへのパイプ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
13000490 スクリューカラー $0.86 在庫あり
写真 部品番号 説明 価格(各) ストック
168071 エレクトロファン $1,335.94 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 ナット $1.54 在庫あり
写真 部品番号 説明 価格(各) ストック
10519424 ウォッシャー $0.02 在庫あり
写真 部品番号 説明 価格(各) ストック
63654300 エアーコンベアー $5,442.33 注文するには
写真 部品番号 説明 価格(各) ストック
64160600 ガスケット $6.52 注文するには
写真 部品番号 説明 価格(各) ストック
64131500 ガスケット $48.90 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 ナット $1.54 在庫あり
写真 部品番号 説明 価格(各) ストック
10519478 ウォッシャー $8.93 在庫あり
写真 部品番号 説明 価格(各) ストック
133843 スタッド $1.61 注文するには
写真 部品番号 説明 価格(各) ストック
10519424 ウォッシャー $0.02 在庫あり
写真 部品番号 説明 価格(各) ストック
170660 スペーサー $9.83 注文するには
写真 部品番号 説明 価格(各) ストック
10441690 シース付きブラケット $2.25 注文するには
すべて見る

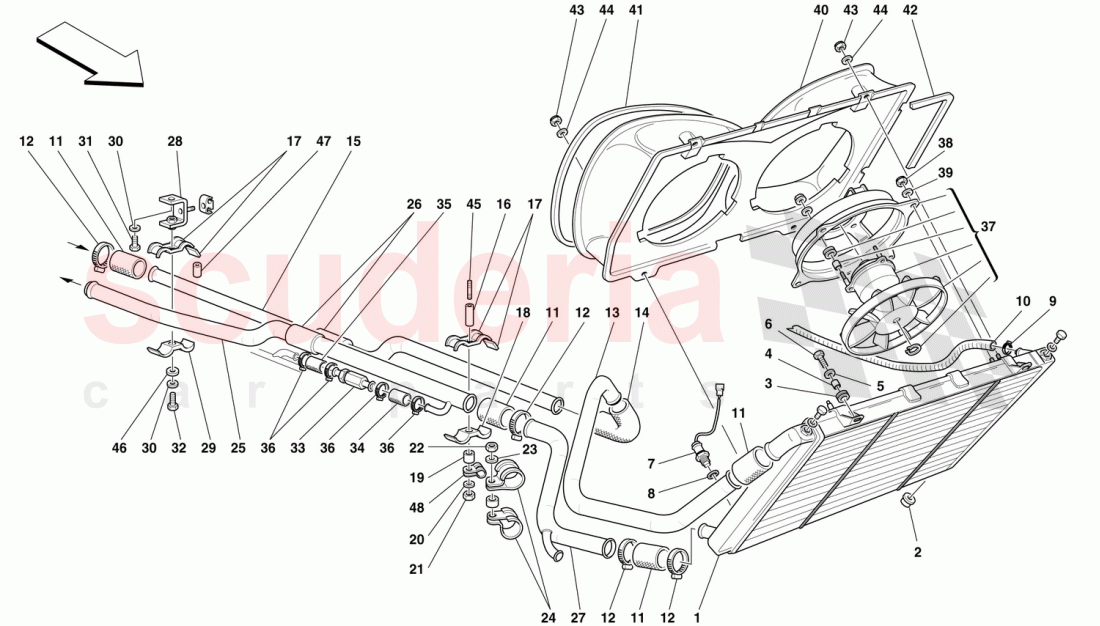

COOLING - RADIATOR AND PIPES of Ferrari Ferrari F50 ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
- 166730
シム 		$7.14 1
1 157034
ウォーターラジエター 		$10,648.28 1
2 307674
ラジエターマウントブッシュ
IN STOCK 		$8.97 2
3 812273
ケーブルグロメット 		$1.81 2
4 103550
スペーサーブッシュのみ
IN STOCK 		$2.20 (32.3% off) 2
5 12643724
ウォッシャー
IN STOCK 		$0.07 (86% off) 2
6 10902424
スクリュー
IN STOCK 		$0.16 (77.1% off) 2
7 158655
温度スイッチ 		$21.45 (73.8% off) 1
8 101508
ガスケット 		$1.30 (29.3% off) 1
9 13432070
ホースカラー
IN STOCK 		$0.62 (42.1% off) 2
10 154849
ラバーパイプ 		$483.84 1
11 138981
ラバーパイプ 		$52.14 (32.3% off) 5
12 296781
カラー30-45MM 		$9.88 12
13 154843
フロント・デリバリー・チューブ 		$271.76 1
14 158166
ラバーパイプ 		$329.94 1
15 154842
センターリターンチューブ 		$271.76 1
16 166690
スペーサー 		$12.63 1
17 166688
シース付きブラケット 		$41.65 2
18 166689
シース付きブラケット 		$41.65 1
19 165878
スペーサー
Not as spare part now / Replaced by 166730 		$9.13 1
20 11181874
ウォッシャー
IN STOCK 		$0.02 1
21 14059290
ナット
IN STOCK 		$1.54 1
22 14059290
ナット
IN STOCK 		$1.54 1
23 12648224
ウォッシャー 		$0.29 1
24 107002
シース付きブラケット
IN STOCK 		$27.96 (21% off) 2
25 154845
セントラルデリバリーチューブ 		$398.59 1
26 139412
プロテクションラバー 		$7.36 4
27 154844
フロントリターンチューブ 		$253.64 1
28 149196
ブラケット 		$134.06 1
29 147959
シース付きブラケット 		$48.90 1
30 11181874
ウォッシャー
IN STOCK 		$0.02 2
31 10977524
スクリュー 		$0.16 1
32 10902424
スクリュー
IN STOCK 		$0.16 (77.1% off) 1
33 64893000
バイパスバルブ 		$742.84 1
34 64774300
ショート・スリーブ 		$32.87 1
35 64892900
バルブからリターンへのパイプ 		- 1 Enquire
36 13000490
スクリューカラー
IN STOCK 		$0.86 (54.7% off) 4
37 168071
エレクトロファン 		$1,335.94 2
38 14059290
ナット
IN STOCK 		$1.54 8
39 10519424
ウォッシャー
IN STOCK 		$0.02 (92% off) 8
40 63654300
エアーコンベアー 		$5,442.33 1
41 64160600
ガスケット 		$6.52 2
42 64131500
ガスケット 		$48.90 1
43 14059290
ナット
IN STOCK 		$1.54 4
44 10519478
ウォッシャー
IN STOCK 		$8.93 (40.3% off) 4
45 133843
スタッド 		$1.61 1
46 10519424
ウォッシャー
IN STOCK 		$0.02 (92% off) 1
47 170660
スペーサー 		$9.83 1
48 10441690
シース付きブラケット 		$2.25 1
