Ferrari FF - クランクケース

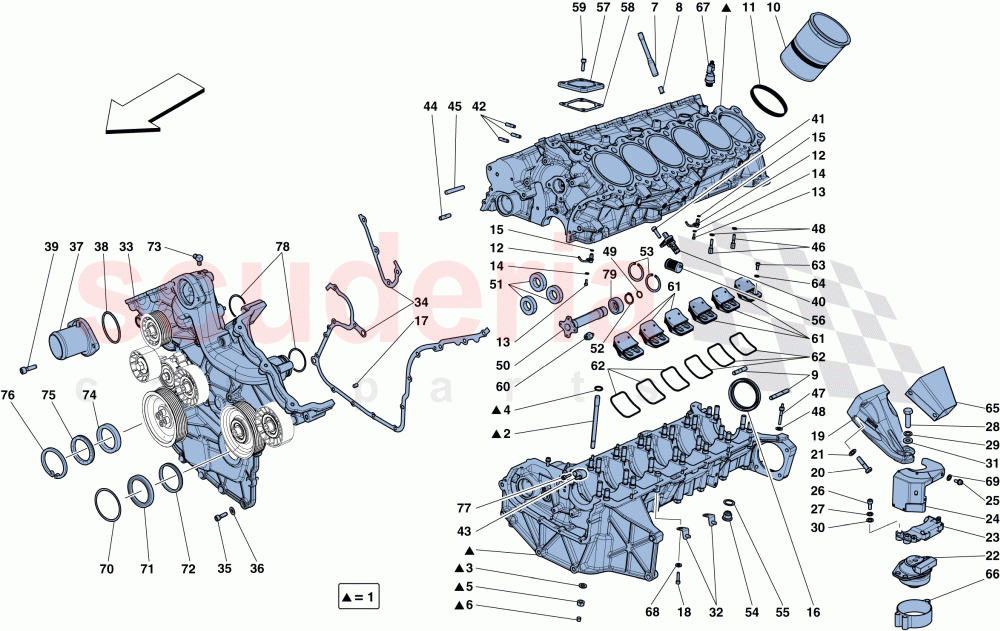

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	289960	クランクケース下部クランクケースシェルアセンブリ	$8,180.58	注文するには
	295396	クランクケース下部クランクケースシェルアセンブリ	$8,522.97	注文するには
	268167	クランクケース下部クランクケースシェルアセンブリ	$8,180.58	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	231823	スタッドボルト	$7.54	注文するには
	217796	スタッドボルト	$11.82	注文するには

写真	部品番号	説明	価格(各)	ストック
	178348	ウォッシャー	$0.86	注文するには

写真	部品番号	説明	価格(各)	ストック
	134704	Oリング	$0.16	在庫あり

写真	部品番号	説明	価格(各)	ストック
	133988	六角ナット M10 x 1.25 x 8	$0.24	在庫あり

写真	部品番号	説明	価格(各)	ストック
	176421	センタリングダボ	$4.56	注文するには

写真	部品番号	説明	価格(各)	ストック
	802590	スタッドボルト	$15.04	在庫あり

写真	部品番号	説明	価格(各)	ストック
	185360	センタリングダボ	$3.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	13546834	スタッドボルト	$1.72	注文するには
	254979	スタッドボルト	$2.56	注文するには
	13547234	スタッドボルト	$16.12	在庫あり

...and 2 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	266366	シリンダースリーブ	$308.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	186251	Oリング	$2.91	注文するには

写真	部品番号	説明	価格(各)	ストック
	264087	ピストンクーリングノズル	$32.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	14302921	スクリュー	$0.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	11181474	ウォッシャー	$0.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	164877	Oリング	$0.31	注文するには

写真	部品番号	説明	価格(各)	ストック
	200323	ガスケット	$56.15	在庫あり

写真	部品番号	説明	価格(各)	ストック
	175611	センタリングダボ	$1.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	231620	スクリュー	$0.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	262744	左側エンジンストラット	$724.30	注文するには
	262743	右側エンジンストラット	$724.30	注文するには

写真	部品番号	説明	価格(各)	ストック
	11234734	スクリュー	$0.84	注文するには

写真	部品番号	説明	価格(各)	ストック
	11190574	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	259757	左側フレキシブルエンジンマウントブッシュ	$489.18	在庫あり
	259756	右側フレキシブルエンジンマウントブッシュ	$489.18	在庫あり

写真	部品番号	説明	価格(各)	ストック
	248334	スクリュー	$0.75	在庫あり

写真	部品番号	説明	価格(各)	ストック
	274859	スクリュー	$17.20	注文するには

写真	部品番号	説明	価格(各)	ストック
	127497	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14422634	スクリュー	$2.67	注文するには

写真	部品番号	説明	価格(各)	ストック
	10738021	ウォッシャー	$1.39	在庫あり

写真	部品番号	説明	価格(各)	ストック
	126648	ウォッシャー	$2.10	在庫あり

写真	部品番号	説明	価格(各)	ストック
	127498	ウォッシャー	$0.16	在庫あり

写真	部品番号	説明	価格(各)	ストック
	339945	ワイヤーハーネス取付ブラケット	$45.64	注文するには
	149694	パイプファスナーブラケット	$6.84	注文するには

写真	部品番号	説明	価格(各)	ストック
	319865	フロントクランクケースカバー	$2,122.55	注文するには

写真	部品番号	説明	価格(各)	ストック
	14304824	スクリュー	$0.31	注文するには
	14304824	スクリュー	$0.31	注文するには
	231620	スクリュー	$0.35	在庫あり

...and 4 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	216292	ガスケット	$4.34	在庫あり
	11197774	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	268695	ウォーターインレット	$94.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	134907	ガスケット	$1.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	231619	ソケットネジ M6×22 ワッシャ付	$0.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	857098	アンギュラスピードセンサー	$93.47	注文するには

写真	部品番号	説明	価格(各)	ストック
	231619	ソケットネジ M6×22 ワッシャ付	$0.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13516824	スタッドボルト	$0.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	234002	チェーン冷却ノズル	$132.25	注文するには

写真	部品番号	説明	価格(各)	ストック
	13543124	スタッドボルト	$7.19	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13543824	スタッドボルト	$3.61	在庫あり

写真	部品番号	説明	価格(各)	ストック
	339948	スタッドボルト	$21.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	219283	スタッドボルト	$17.73	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	186272	Oリング	$0.31	在庫あり

写真	部品番号	説明	価格(各)	ストック
	212592	ポンプアレイドライブシャフト	$271.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	155996	ベアリング	$14.02	注文するには

写真	部品番号	説明	価格(各)	ストック
	11067276	シーガーリング	$0.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	11381076	シーガーリング	$1.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	104280	マグネットプラグ	$6.55	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10261860	ガスケット 20 - 30 x 1.5	$0.51	在庫あり

写真	部品番号	説明	価格(各)	ストック
	187162	セントラルエンジンオイルフィルター	$34.63	在庫あり

写真	部品番号	説明	価格(各)	ストック
	208451	点検ハッチカバー	$37.77	注文するには

写真	部品番号	説明	価格(各)	ストック
	231619	ソケットネジ M6×22 ワッシャ付	$0.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	257379	スタッドボルト	$11.82	注文するには

写真	部品番号	説明	価格(各)	ストック
	255136	コンプリートバルブホルダー	$283.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	154691	ガスケット	$1.81	注文するには

写真	部品番号	説明	価格(各)	ストック
	13026924	スクリュー	$0.35	注文するには

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	301195	エンジンストラットシールド	$88.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	257168	エンジンマウンティングブッシュカラー	$47.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	304074	油圧センダー	$275.97	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11193274	ウォッシャー	$0.04	注文するには

写真	部品番号	説明	価格(各)	ストック
	13577724	ウォッシャー	$2.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	263649	ガスケット	$11.82	注文するには

写真	部品番号	説明	価格(各)	ストック
	274642	ガスケット	$34.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	274641	ガスケット	$32.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	271811	コネクター	$34.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	258593	ベアリング	$26.78	注文するには

写真	部品番号	説明	価格(各)	ストック
	258572	ガスケット	$26.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	11061076	シーガーリング	$1.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	282398	スクリュー	$0.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	183010	Oリング	$1.81	在庫あり

写真	部品番号	説明	価格(各)	ストック
	184384	ガスケット	$40.92	在庫あり

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
1	289960	クランクケース下部クランクケースシェルアセンブリ	289960 クランクケース下部クランクケースシェルアセンブリ Not for EU GS, UK; Applicable up to engine No. 197093	$8,180.58	1
1	295396	クランクケース下部クランクケースシェルアセンブリ	295396 クランクケース下部クランクケースシェルアセンブリ Lead free; Applicable for EU GS, UK; Applicable from engine No. 197094	$8,522.97	1
1	268167	クランクケース下部クランクケースシェルアセンブリ	268167 クランクケース下部クランクケースシェルアセンブリ Applicable up to engine No. 175376	$8,180.58	1
1	278465	クランクケース下部クランクケースシェルアセンブリ	278465 クランクケース下部クランクケースシェルアセンブリ Lead free; Applicable for EU GS, UK; Applicable from engine No. 175377 up to engine No. 197093	$4,197.16	1
2	231823	スタッドボルト	231823 スタッドボルト M12 X 1.75; Inner positioning	$7.54	14
2	217796	スタッドボルト	217796 スタッドボルト M12 X 1.75; Outer positioning	$11.82	14
3	178348	ウォッシャー	178348 ウォッシャー	$0.86	28
4	134704	Oリング IN STOCK	134704 Oリング IN STOCK	$0.16 MSRP: ~~1.00~~ (84% off)	28
5	133988	六角ナット M10 x 1.25 x 8 IN STOCK	133988 六角ナット M10 x 1.25 x 8 IN STOCK	$0.24 MSRP: ~~0.35~~ (31.4% off)	28
6	176421	センタリングダボ	176421 センタリングダボ	$4.56	14
7	802590	スタッドボルト IN STOCK	802590 スタッドボルト Fastening cylinder heads IN STOCK	$15.04	28
8	185360	センタリングダボ	185360 センタリングダボ	$3.09	4
9	13546834	スタッドボルト	13546834 スタッドボルト M10 X 1.25 X 20; Shank length 45; Fastening gearbox housing to upper RH zone of crankcase	$1.72	1
9	254979	スタッドボルト	254979 スタッドボルト M10 X 1.25 X 20; Shank length 55; Fastening gearbox housing to RH side lower crankcase shell	$2.56	1
9	13547234	スタッドボルト IN STOCK	13547234 スタッドボルト M10 X 1.25 X 20; Shank length 65; Fastening gearbox housing IN STOCK	$16.12	1
9	13546934	スタッドボルト IN STOCK	13546934 スタッドボルト M10 X 1.25 X 20; Shank length 50; Fastening gearbox housing, dowel section IN STOCK	$1.87	1
9	13546834	スタッドボルト	13546834 スタッドボルト M10 X 1.25 X 20; Shank length 45; Fastening gearbox housing to RH side lower crankcase shell	$1.72	2
10	266366	シリンダースリーブ	266366 シリンダースリーブ D. 94	$308.00 MSRP: ~~466.10~~ (33.9% off)	12
11	186251	Oリング	186251 Oリング	$2.91 MSRP: ~~3.20~~ (9.1% off)	36
12	264087	ピストンクーリングノズル	264087 ピストンクーリングノズル	$32.60	12
13	14302921	スクリュー	14302921 スクリュー M4 X 10	$0.07	12
14	11181474	ウォッシャー	11181474 ウォッシャー	$0.07	12
15	164877	Oリング	164877 Oリング	$0.31	12
16	200323	ガスケット IN STOCK	200323 ガスケット IN STOCK	$56.15 MSRP: ~~67.13~~ (16.4% off)	1
17	175611	センタリングダボ	175611 センタリングダボ	$1.87	1
18	231620	スクリュー IN STOCK	231620 スクリュー M6 X 25 IN STOCK	$0.35	12
19	262744	左側エンジンストラット	262744 左側エンジンストラット	$724.30	1
19	262743	右側エンジンストラット	262743 右側エンジンストラット	$724.30	1
20	11234734	スクリュー	11234734 スクリュー M10 X 1.25 X 45	$0.84	8
21	11190574	ウォッシャー IN STOCK	11190574 ウォッシャー IN STOCK	$0.07	8
22	259757	左側フレキシブルエンジンマウントブッシュ IN STOCK	259757 左側フレキシブルエンジンマウントブッシュ IN STOCK	$489.18	1
22	259756	右側フレキシブルエンジンマウントブッシュ IN STOCK	259756 右側フレキシブルエンジンマウントブッシュ IN STOCK	$489.18	1
25	248334	スクリュー IN STOCK	248334 スクリュー M6 X 14 IN STOCK	$0.75	4
26	274859	スクリュー	274859 スクリュー M10 X 1.25 X 130	$17.20	6
27	127497	ウォッシャー IN STOCK	127497 ウォッシャー IN STOCK	$0.07 MSRP: ~~0.75~~ (90.7% off)	6
28	14422634	スクリュー	14422634 スクリュー M12 X 1.75	$2.67	2
29	10738021	ウォッシャー IN STOCK	10738021 ウォッシャー IN STOCK	$1.39	2
30	126648	ウォッシャー IN STOCK	126648 ウォッシャー D. 10.5-21 X 2 IN STOCK	$2.10	6
31	127498	ウォッシャー IN STOCK	127498 ウォッシャー IN STOCK	$0.16 MSRP: ~~0.60~~ (73.3% off)	2
32	339945	ワイヤーハーネス取付ブラケット	339945 ワイヤーハーネス取付ブラケット Applicable from engine No. 189183	$45.64	2
32	149694	パイプファスナーブラケット	149694 パイプファスナーブラケット Applicable up to engine No. 189182	$6.84	2
33	319865	フロントクランクケースカバー	319865 フロントクランクケースカバー	$2,122.55	1
35	14304824	スクリュー	14304824 スクリュー M6 X 55	$0.31	3
35	14304824	スクリュー	14304824 スクリュー M6 X 55	$0.31	1
35	231620	スクリュー IN STOCK	231620 スクリュー M6 X 30 IN STOCK	$0.35	1
35	231619	ソケットネジ M6×22 ワッシャ付 IN STOCK	231619 ソケットネジ M6×22 ワッシャ付 M6 X 20 IN STOCK	$0.35	10
35	231622	スクリュー IN STOCK	231622 スクリュー M6 X 35 IN STOCK	$0.40 MSRP: ~~0.50~~ (20% off)	4
35	231625	スクリュー IN STOCK	231625 スクリュー M6 X 50 IN STOCK	$0.71	8
35	231624	スクリュー	231624 スクリュー M6 X 45	$0.49	3
36	216292	ガスケット IN STOCK	216292 ガスケット IN STOCK	$4.34	5
36	11197774	ウォッシャー IN STOCK	11197774 ウォッシャー IN STOCK	$0.07 MSRP: ~~0.30~~ (76.7% off)	3
37	268695	ウォーターインレット	268695 ウォーターインレット	$94.45	1
38	134907	ガスケット	134907 ガスケット	$1.87 MSRP: ~~4.35~~ (57% off)	1
39	231619	ソケットネジ M6×22 ワッシャ付 IN STOCK	231619 ソケットネジ M6×22 ワッシャ付 M6 X 20 IN STOCK	$0.35	2
40	857098	アンギュラスピードセンサー	857098 アンギュラスピードセンサー	$93.47	1
41	231619	ソケットネジ M6×22 ワッシャ付 IN STOCK	231619 ソケットネジ M6×22 ワッシャ付 M6 X 20 IN STOCK	$0.35	1
42	13516824	スタッドボルト	13516824 スタッドボルト	$0.51 MSRP: ~~1.25~~ (59.2% off)	3
43	234002	チェーン冷却ノズル	234002 チェーン冷却ノズル	$132.25	1
44	13543124	スタッドボルト IN STOCK	13543124 スタッドボルト M8 X 16; Shank length 16 mm IN STOCK	$7.19	1
45	13543824	スタッドボルト IN STOCK	13543824 スタッドボルト M8 X 16; Shank length 40 mm IN STOCK	$3.61	1
46	339948	スタッドボルト	339948 スタッドボルト	$21.72	2
47	219283	スタッドボルト	219283 スタッドボルト	$17.73	1
48	11197774	ウォッシャー IN STOCK	11197774 ウォッシャー IN STOCK	$0.07 MSRP: ~~0.30~~ (76.7% off)	3
49	186272	Oリング IN STOCK	186272 Oリング IN STOCK	$0.31 MSRP: ~~0.75~~ (58.7% off)	1
50	212592	ポンプアレイドライブシャフト	212592 ポンプアレイドライブシャフト	$271.76	1
51	155996	ベアリング	155996 ベアリング	$14.02	3
52	11067276	シーガーリング	11067276 シーガーリング	$0.22	1
53	11381076	シーガーリング	11381076 シーガーリング	$1.87	2
54	104280	マグネットプラグ IN STOCK	104280 マグネットプラグ IN STOCK	$6.55 MSRP: ~~6.90~~ (5.1% off)	1
55	10261860	ガスケット 20 - 30 x 1.5 IN STOCK	10261860 ガスケット 20 - 30 x 1.5 IN STOCK	$0.51 MSRP: ~~1.00~~ (49% off)	1
56	187162	セントラルエンジンオイルフィルター IN STOCK	187162 セントラルエンジンオイルフィルター IN STOCK	$34.63	3
57	208451	点検ハッチカバー	208451 点検ハッチカバー	$37.77	1
59	231619	ソケットネジ M6×22 ワッシャ付 IN STOCK	231619 ソケットネジ M6×22 ワッシャ付 M6 X 20 IN STOCK	$0.35	4
60	257379	スタッドボルト	257379 スタッドボルト Fastening front cover	$11.82	1
61	255136	コンプリートバルブホルダー	255136 コンプリートバルブホルダー	$283.42	6
62	154691	ガスケット	154691 ガスケット	$1.81 MSRP: ~~2.40~~ (24.6% off)	6
63	13026924	スクリュー	13026924 スクリュー M6 X 14	$0.35	12
64	11197774	ウォッシャー IN STOCK	11197774 ウォッシャー IN STOCK	$0.07 MSRP: ~~0.30~~ (76.7% off)	12
65	301195	エンジンストラットシールド	301195 エンジンストラットシールド	$88.16	2
66	257168	エンジンマウンティングブッシュカラー	257168 エンジンマウンティングブッシュカラー	$47.22	2
67	304074	油圧センダー IN STOCK	304074 油圧センダー IN STOCK	$275.97 MSRP: ~~287.64~~ (4.1% off)	1
68	11193274	ウォッシャー	11193274 ウォッシャー	$0.04	1
69	13577724	ウォッシャー	13577724 ウォッシャー Applicable for shield 282736 and 282738 ref. 24	$2.27	4
70	263649	ガスケット	263649 ガスケット D. 71.44 X 3.53	$11.82	1
71	274642	ガスケット	274642 ガスケット D. 49.5 X 65 X 8	$34.63 MSRP: ~~42.50~~ (18.5% off)	1
72	274641	ガスケット	274641 ガスケット D. 49.5 X 62 X 7	$32.60 MSRP: ~~39.62~~ (17.7% off)	1
73	271811	コネクター	271811 コネクター	$34.63	1
74	258593	ベアリング	258593 ベアリング	$26.78	1
75	258572	ガスケット	258572 ガスケット D. 34.9 X 62 X 7	$26.76 MSRP: ~~32.56~~ (17.8% off)	1
76	11061076	シーガーリング	11061076 シーガーリング	$1.87	1
77	282398	スクリュー	282398 スクリュー M6 X 30; No longer supplied	$0.59	1
78	183010	Oリング IN STOCK	183010 Oリング IN STOCK	$1.81 MSRP: ~~2.89~~ (37.4% off)	2
79	184384	ガスケット IN STOCK	184384 ガスケット IN STOCK	$40.92	1
